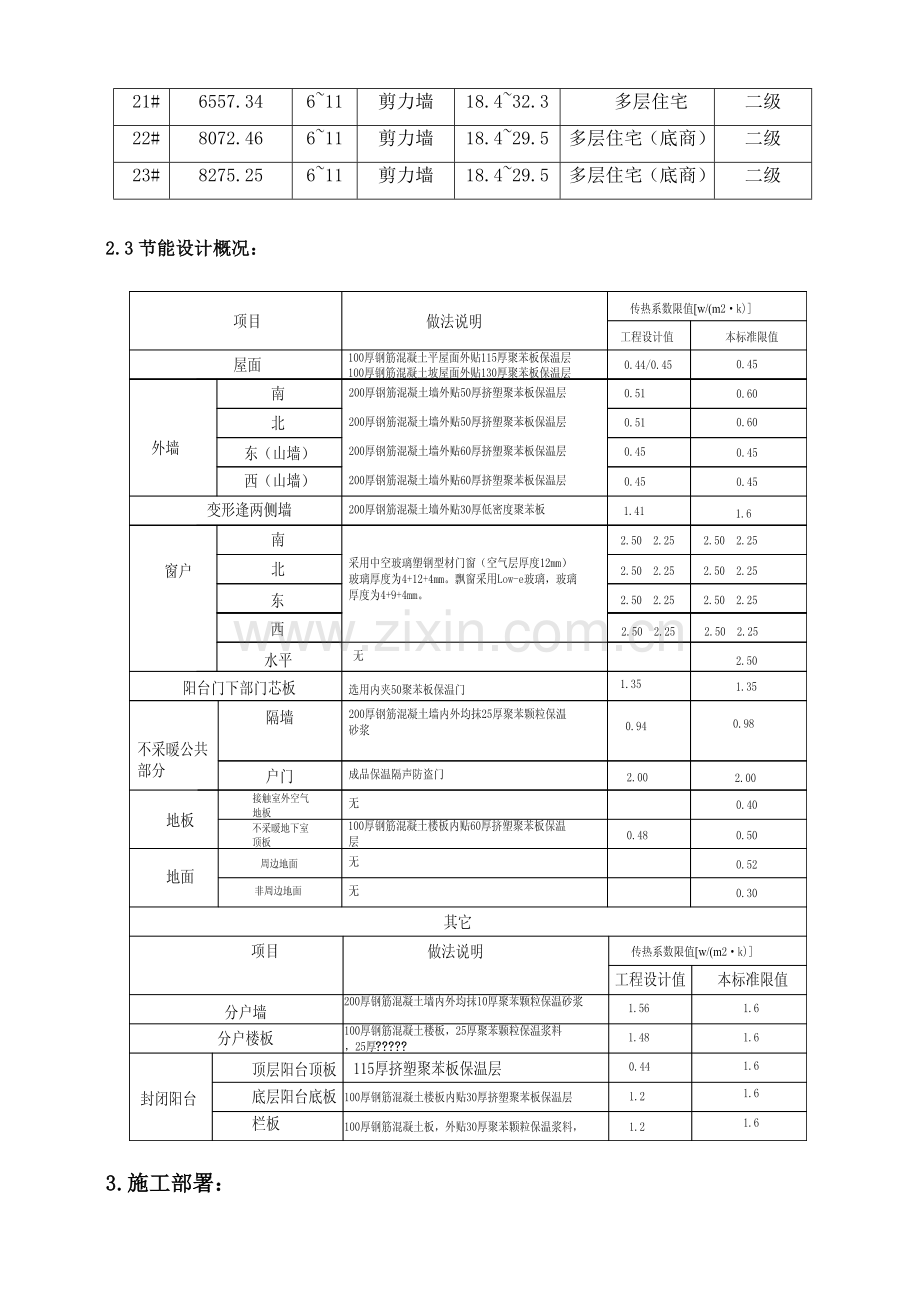

1.编制依据：8#、9#、10#、16#、17#、18#、19#、20#、21#、22#、23#楼施工图纸。序号名 称编 号1.建筑工程施工质量统一验收标准2.民用建筑热工设计规范3.民用建筑节能设计标准4.夏热冬冷地区居住设计标准5.河北居住建筑节能设计标准6.外墙外保温工程技术规程7.建筑节能工程施工质量验收规范2.工程概况:2.1 总体简介：工程名称住宅小区8#10#、16#23#建设单位设计单位天友建筑设计有限公司监理单位质量监督单位唐山市质量监督站施工总包2.2 设计概况：楼号建筑面（m2）层 数结构形式檐 高(m)性 质耐火等级8#5054.16611剪力墙18.432.3多层住宅二级 9#8072.46611剪力墙18.429.5多层住宅（底商）二级10#8275.25611剪力墙18.429.5多层住宅（底商）二级16#5054.16611剪力墙18.432.3多层住宅二级17#9173.6611剪力墙18.432.3多层住宅二级18#6507.519剪力墙51.9多层住宅二级 19# 6507.5 19剪力墙 51.9 多层住宅二级 20#6557.34611剪力墙18.432.3 多层住宅二级 21#6557.34611剪力墙18.432.3 多层住宅二级 22#8072.46611剪力墙18.429.5多层住宅（底商）二级 23#8275.25611剪力墙18.429.5多层住宅（底商）二级2.3节能设计概况：3.施工部署：3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：刘玉民（项目经理）负责组织协调工作副组长：将开勇（生产经理）负责现场施工指挥、质量监督工作张光军（项目总工）技术总部署、方案编制及交底3.2 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3 本工程采用的建筑节能措施主要有：、外墙采用200厚加气砼砌块和200厚钢筋砼剪力墙外贴50（60）厚聚苯板（XPS）。、外檐门窗采用中空玻璃、塑钢型材；外门窗框与墙体的缝采用聚氨酯发泡材料填实，分户门采用成品防火、防盗、保温、隔声等性能的金属门板； 、地下室顶板粘贴60mm厚XPS挤塑聚苯保温板；、平屋面采用115（坡屋面采用130）厚聚苯板保温层；、楼板、阳台栏板及楼层分户隔墙抹25、30（10）厚聚苯颗粒保温砂浆；、本工程采暖系统采用PPR地埋管，钢质翅片管散热器，管井采暖管保温采用玻璃棉管壳，厚度40。、住宅公共区中采用节能红外感应灯。4.施工计划 4.1劳动力计划本工程的建筑节能工程。其中，外墙挤塑型聚苯板（XPS）保温、屋面聚苯板（EPS）保温、阳台楼面及楼层分户隔墙保温砂浆各组织两个施工队伍分别进行8#、9#、10#、16#、22#、23#楼和17#、18#、19#、20#、21#楼，外檐塑钢门窗组织一个施工队伍进行施工。分项工程名称8#、9#、10#、16#、22#、23# 施工人数（人）17#、18#、19#、20#、21# 施工人数（人）外墙挤塑型聚苯板（XPS）保温9080屋面挤塑型聚苯板（EPS）保温2628阳台及分户隔墙3530外檐塑钢门窗904.2材料计划材料名称单位工程50（60）厚挤塑型聚苯板（XPS）115（130）厚聚苯板（EPS）ZL胶聚苯颗粒保温砂浆门窗8#楼2185.59m2664.32m25996.07m21568.29m29#楼3821.61m2781.56m29375.52m22309.78m210#楼3821.61m2781.56m29375.52m22427.78m216#楼2185.61m2664.34m25996.07m21568.29m217#楼4321.61m2963.59m29975.58m22757.29m218#楼3180.61m2361.56m27375.52m22250.01m219#楼6821.61m2961.56m21375.52m21890.78m23921.61m2361.56m27375.52m2 21#楼3235.65m2961.56m27568.32m21995.3m222#楼3821.61m2961.56m29375.52m21890.78m223#楼3821.61m2961.56m29375.52m21890.78m24.3进度计划 各项进度按装修阶段进度计划执行。5.主要施工方法5.1挤塑聚苯乙烯泡沫板外保温墙面5.1.1 工程概况:本工程外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。5.1.2（见下图）外墙挤塑板排列示意图窗眉、窗台滴水做法示意图5.2 塑钢门窗5.3 地下室顶板粘贴厚60mmXPS保温板5.3.1、施工准备1）劳动力组织 材料运输、测量弹线、搅拌、贴板、切割、抹灰、（安装锚固件）、面层涂料、打胶、力工（说明：有些工种可兼职）2）技术准备A、 施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况。B、 编制施工方案，办好开工审批手续。C、 配备专人负责技术资料的收集和整理。D、 组织培训施工人员熟练掌握外墙外保温施工工艺。E、 对施工队进行技术及安全交底。3）进场施工必须具备的条件A、 安装现场应有足够大的室内临时仓库，下铺塑料布，供堆放成品、材料或EPS板现场切割。有简易宿舍，供食宿及工具设备存放。B、 安全可靠的脚手架。 C、基层顶板必须清理干净，使顶板体表面没有油、浮尘、污垢、脱模剂、施工时应清洁平整。D、环境温度的要求施工环境温度和基层墙体表面温度在施工后24小时内不得低于5，风力不大于5级。E、 地下室二次结构隔墙应施工完毕，施工洞及顶板预留洞口负责跟进修补。5.3.2、施工工艺1、材料准备A）粘结胶浆的配制：将25一包的粉料分批倒入一盛有约5.5升水的干净容器中，用低速搅拌器搅拌成均匀的糊状胶浆。胶浆净置5分钟。使用前再搅拌一次使其具有适宜的粘稠度。 粘结胶浆中不得掺入砂、骨料、速凝剂、聚合物等其它添加剂； 粘结胶浆应随用随搅，已搅拌好的胶浆料必须在2小时内用完。B）聚苯板的切割：应尽量使用标准尺寸（6001200）的聚苯板，标准尺寸即也是最大尺寸。若需使用非标准尺寸的聚苯板时，应进行切割。C）网格布的准备：应根据工作面的要求剪裁网格布，标准网布应留出搭接长度。墙面的搭接长度65，阴阳角搭接长度为200。2、翻包网翻包网宽度按65+65+聚苯板厚度的总和进行裁剪。3、弹线根据图纸要求，首先沿着地下室墙体上50水平线，需设置系统变形缝处，则应在墙面弹出保温板粘贴下口水平线。4、粘贴保温板1) 粘贴聚苯板（点框法）：涂胶面积与保温板的面积之比为30%-50%。A、用不锈钢抹子，沿涂过界面剂的聚苯板周边涂抹配制好的粘结胶浆，其宽度为50，厚10，在板的下侧涂抹胶浆时，应在板中间留50不涂抹胶浆，采用标准尺寸（6001200）聚苯板,应在板的中间部分均匀布置8个点,每个点直径为100-150，厚10，中心距200，当采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的面积之比不得小于1/3，中间部分不少于3个点。B、聚苯板抹完粘结胶浆后，应立即将板平贴在基层顶板上滑动就位。粘贴时应轻柔、均匀挤压。为了保证板面的平整度，应随时用一根长度不小于2米的靠尺进行压平操作。C、粘贴聚苯板应注意以下事项：操作应迅速，在聚苯板安装就位之前，粘贴胶浆不得有结皮；聚苯板的接缝应紧密，且平齐；仅在聚苯板边需翻包网格布时，才可以在聚苯板的侧面涂抹粘结胶浆，其它情况下均不得在聚苯板侧面涂抹粘结胶浆，或挤入粘结胶浆（包括嵌缝用的XPS板条），以免引起开裂；D、贴聚苯板时，板缝应挤紧，相邻板间应平齐，板缝间隙不得大于2。局部板缝间隙大于2时，应用聚苯板条塞满，板条不得粘结，更不得用粘接剂直接堵缝，板间高差大于1.6的部位应打磨平整。6、打磨 XPS板粘贴上墙面后静置至少24小时才可以用打磨板将XPS板打磨平整，并随时将打磨产生的碎屑清理干净。7、铺设网格布A、涂抹面层胶浆前，应先检查聚苯板是否干燥。表面是否平整，并去除板面的有害物质、杂质或表面变质部分。B、标准网格布的铺设：在聚苯板表面均匀涂抹一层面积略大于一块网格布的抹面胶浆，厚度为2，在胶浆未结皮前立即将网格布置于其上，网格布的弯曲面朝里，从中央向四周用抹刀抹平，可先使用“T”笔画，将网格布埋入粘结胶浆中。然后将网格布全部埋入胶浆，不得有网线外露。C、铺设网格布应注意以下事项： 标准网格布应相互搭接至少65；在拐角部位，网格布就是连续的，并从每边双向绕角后包墙的宽度不小于200。D、批涂抹面胶浆待铺贴玻纤网的胶浆干燥12小时，涂抹第二道抹面胶浆用以找平墙面，并且网格布需全部被覆盖。抹面胶浆表面可以根据需要抹平或水刷带出小麻面，尽量纹理一致。8、破损处的修理a) 使用锋利的工具刀，割除损坏处的周边表面涂层，露出一块略大于实际损坏处面积的、尺寸规整一致的、洁净的保温板区域，用圆盘或砂带打磨器沿破损部位周边约100宽度范围内磨掉面层涂料，直至露出原有抹面胶浆。b) 小心剔除残留的聚苯板，并将基层墙面上原有的粘结胶浆清除干净。c) 预切一块聚苯板，并打磨其边缘部分，使其能紧密嵌入被切除的破损部位。d) 在这块聚苯板的背面全部涂上粘结胶浆，但不得在其四周侧面涂抹粘结胶浆。然后将其塞入破损处，粘在基层墙面上。e) 用粘胶纸带盖住周边未损坏的涂层，以防止其在施工时受损。f) 切一块标准网布，其大小应能覆盖整个补丁区域，并与原有的网格布至少重叠65。g) 将聚苯板表面再抹上粘结胶浆，埋入准备好的标准网布。h) 仔细修补补丁四周，使其与周边的纹路溶为一体。板与板间之间要错缝、挤紧，不得有缝隙。若因裁剪不方正或裁剪不直而形成缝隙，应用条塞入并打磨平。 2）3）及楼层分户隔墙抹聚苯颗粒保温砂浆；1、说明胶粉聚苯颗粒保温材料外保温体系是一种采用 胶粉聚苯颗粒保温浆料、耐碱涂塑玻璃纤维网格布、水泥抗裂砂浆、抗裂柔性耐水腻子、高分子乳液弹性底层涂料等系统材料（筒称聚苯颗粒保温材料）在现场成型的新型墙体保温体系。该保温体系包括胶粉聚苯颗粒保温层、抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层、高弹底涂耐水抗渗层及装饰层等部分。集墙体保温、抗裂防护、装饰功能为一体。本工程聚苯颗粒保温砂浆施工部位:楼板地面及公共非采暖部分靠采暖房间隔墙抹25mm厚，阳台栏板外抹30mm厚，楼层各分户墙抹10mm厚聚苯颗粒保温砂浆。2、施工流程饰面为涂料作法的工艺流程（见图1 ）1.材料。（1）水泥：强度等级 42.5MPa 普通硅酸盐水泥，应符合硅酸盐水泥、普通硅酸盐水泥（GB 17599）的要求。（2）中砂：应符合普通混凝土用砂质量标准及检验方法（JGJ 5292）细度模数的规定，含泥量少于 3。（3）基层界面处理材料。界面处理剂：应符合 DBJ014098 规定的要求。混凝上墙体基层界面处理材料由混凝上界面剂与砂，水泥按 1：l：1 的比例配制后涂刷墙体基层，以增加保温层与墙体的粘结力。（4）胶粉聚苯颗粒保温浆料。胶粉聚苯颗粒保温浆料由 保温胶粉料与聚苯颗粒组成，两种材料分袋包装，使用时按比例加水搅拌制成。胶粉料中的元机与有机粉料及多种纤维成分，使 保温层具有良好的保温、耐候、防火、抗冻、耐水、整体性好等特点。 胶粉料。 胶粉料应满足表 l 性能要求。聚苯颗粒。聚苯颗粒应满足表 2 性能要求。表 1 胶粉料主要技术性能指标项目单位指标初凝时间h4终凝时间H12安定性合格拉伸粘结强度MPa0.6浸水拉伸粘结强度MPa0.4表 2聚苯颗粒主要技术性能指标项目单位指标堆积密度kg/m312.021.0粒度（通过 5mm 筛）%95胶粉聚苯颗粒保温浆料。胶粉聚苯颗粒保温浆料应满足表 3 性能要求。表 3胶粉聚苯颗粒保温浆料主要技术性能指标项目单位指标湿表观密度kg/m3350420干表观密度kg/m3230导热系数W/（mk）0.059压缩强度（常温 28d）kPa250难燃性B1 级抗拉强度KPa100线性收缩率%0.3软化系数0.7石棉含量0（5）抗裂砂浆。水泥抗裂砂浆（简称抗裂砂浆），采用聚合物乳液并掺加多种外加剂制成抗裂剂，由抗裂剂与中砂、水泥按 l：3：l 重量比搅拌制成抗裂砂浆，在与耐碱玻纤网格布复合后有很强的抗变形、防开裂能力。其主要技术性能应满足表 4 要求。表 4抗裂砂浆主要技术性能指标项目单位指标砂浆稠度mm80130初凝时间h1.5终凝时间h24拉伸粘结强度，28dMPa0.8浸水拉抻粘结强度，7dMPa0.6渗透压力比%200抗弯曲性5%弯曲变形无裂纹（6）耐碱涂塑玻璃纤维网格布。耐碱涂塑玻璃纤维网格布应满足表 5 性能要求。表 5耐碱涂塑玻璃纤维网格布主要技术性能指标项目单位指标网眼密度普通型经向孔数/100mm25纬向孔数/100mm25加强型经向孔数/100mm16.7纬向孔数/100mm16.7单位面积重量普通型g/m2180加强型g/m2500断裂强力普通型经向N/500mm1250纬向N/500mm1250加强型经向N/500mm3000纬向N/500mm3000耐碱强度保持率 28d经向%90纬向%90涂塑量普通型g/m220加强型g/m220（7） 高分子乳液弹性底层涂料。 高分子乳液弹性底层涂料是采用聚合物高分子弹性乳液配制而成，具有良好的防水性能，其主要技术性能应满足表 6 要求。 表 6 高分子乳液弹性底层涂料主要技术性能指标项目单位指标容器中状态搅拌后无结块，呈均匀状态施工性刷涂无障碍干燥时间表干时间H4实干时间H8拉伸强度MPa1.0断裂伸长率%300低温柔性绕 0mm 棒-20无裂纹不透水性 0.3MPa，0.5h不透水加热伸缩率伸长%1.0缩短%1.0（8 ） 抗裂柔性耐水腻子。 抗裂柔性耐水腻子采用聚合物弹性乳液及粉料。助剂等制成，能够满足一定变形而保持不开裂，其主要技术性能应满足表 7 要求。 表 7 抗裂柔性耐水腻子主要技术性能指标项目单位指标施工性刮涂无困难干燥时间（表干）H5打磨性%2080耐水性48h无异常耐碱性24h无异常粘结强度标准状态MPa0.60浸水后MPa0.40低温贮存稳定性-5冷冻 4h 无变化，刮涂无困难柔韧性直径 50mm，无裂纹稠度Cm1113（9）胶粉聚苯颗粒保温系统。胶粉聚苯颗粒保温系统主要技术性能应满足表 8 要求。表 8胶粉聚苯颗粒保温系统主要技术性能指标项目单位指标耐冲击性J20耐候性140 次不开裂耐风性正压 5000Pa负压 4500Pa不开裂表面憎水率%99水蒸汽渗透性g/Pams9.0010-92.施工机具与工具（1）吊篮或装修用爬升脚手架安装完毕，经调试运行安全无误、可靠，满足施工作业要 求，并配备专职安全检查和维修人员。（2）常用机具。强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提搅拌器、射 钉枪等。（3）常用抹灰工具及抹灰的专用检测工具。经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。3.材料配制（1） 界面处理砂浆的配制。 界面处理剂、中砂、强度等级为 42.5MPa 水泥按 l：l：l 重量比，搅拌成均匀浆状。（2）胶粉聚苯颗粒保温浆料的配制。先将 3640kg 水倒人砂浆搅拌机内（视具体情况可酌调水量），然后倒人一袋 25kg 胶粉料搅拌 35min 后，再倒入一袋 200L 聚苯颗粒轻骨料继续搅拌 3min，搅拌均匀后倒出，该材料应随搅随用，在 4h 内用完。（3） 抗裂水泥砂浆的配制。 水泥砂浆抗裂剂、中砂、强度等级为 42.5Mk 水泥按 1：3：1 重量比用砂浆搅拌机或手提搅拌器搅拌均匀。配制抗裂砂浆加料次序，应先加入抗裂剂、 中砂，搅拌均匀后，再加入水泥继续搅拌 3min 倒出。抗裂砂浆不得加水，并应在 2h 内用完。（4） 抗裂柔性耐水腻子的配制。柔性腻子胶、柔性腻子粉按 1：2 的重量比，搅拌成均匀浆状。4.基层墙面、楼面处理。（1）基层应清理干净，无油渍、浮尘等。旧墙面松动、风化部分应剔除干净，表面凸起 部分10mm 应铲平。（2）对于混凝土墙体和砌筑填充加气混凝土墙体应满涂界面砂浆。对于楼面应满刷一道水泥浆。（3）吊垂直、套方找规矩，弹厚度控制线，拉垂直、水平、垂直通线、套方做口，按设 计厚度用 胶粉聚苯颗粒保温浆料作标准厚度灰饼。施工时应采用保温浆料及同类材料做充筋灰饼，以免形成热桥。4、施工工艺1.胶粉聚苯颗粒保温层施工。（1）每遍抹保温浆料8mm-10mm左右，问隔在 24h 以上。（2）在 胶粉聚苯颗粒保温层上干挂石材，应在结构层上先预埋轻钢隐框，然后进行保温层施工。也可以先进行保温层施工，然后往结构墙上打眼，安装挂件，进行干挂石材施工。（3）保温层最后一遍抹灰时，应达到冲筋厚度，并用大杠搓平，门窗、洞口、垂直平整度应达到本工法质量要求。（4）保温层固化干燥后（用手按不动表面，约 5d）方可进行抗裂保护层施工。2.抹抗裂砂浆铺贴耐碱涂塑玻纤网格布。（1）耐碱网格布应小于 3m 裁断，网格布包边应剪掉。（2）抹抗裂砂浆厚度约 34mm，抹完一定宽度立即用铁抹子压人网布。网布之间搭接宽度不应小于 50mm，先压入一侧，再抹一些抗裂砂浆再压人另一侧，严禁干搭。网布铺贴要 平整，无褶皱，砂浆饱满度达到 100。（3）在窗洞口等处应沿 45方向增贴一道网格布（200mm 调 400mm）。4.抗裂砂浆抹完后，严禁在此面层上抹普通水泥砂浆腰线、口套线等。5.在抗裂层施工完后 2h 后即可满涂一遍 高分子乳液弹性底层涂料。6.其中楼面保温砂浆没有网格布与抗裂砂浆这几道工序。5、劳动组织 宜采用混合队承包。抹灰工、油工、机械操作工、力工按工作项目分工配制。由施工工长统一调度。配备工长一名， 技术员一名，质量检查员 2 名，安全员 1 名，机械维修工 2 名，电工 1 名，抹灰工 32 名，油工 22 名，力工 12 名共计 74 人。 6、安全劳动成品保护1.机械设备、吊篮必须由专人操作，经检验确认无安全隐患后方可使用。2.操作人员必须遵守高空作业安全规定，系好安全带。3.进场前，必须进行安全培训，注意防火，现场不许吸烟、喝酒。4.遵守施工现场制定的一切安全制度。5.施工完的墙面、色带、滴水槽、门窗口等处残存砂浆，应及时清理干净。6.翻拆架子或升降吊篮应防止碰撞已完成的保温墙体，其他工种作业时不得污染或损坏 墙面，严禁踩踏窗口。7.保温层。抗裂防护层。装饰层在干燥前应防止水冲、撞击。7、质量要求1.主控项目。（1）所用材料品种、质量、性能应符合要求。（2）保温层厚度及构造做法应符合建筑节能设计要求，保温层厚度均匀，不允许有负偏 差。（3）保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、 起皮、爆灰等现象。2.一般项目。（1）表面平整、洁净、接茬平整、无明显抹纹，线脚、分层条顺直、清晰。（2）墙面所有门窗口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后面抹灰平 整。（3）分层色带宽度、深度均匀一致，平整光洁，棱角整齐，横平竖直，通顺。滴水线（槽） 流水坡向正确，线（槽）顺直。（4）空调眼、支架位置准确无误。3.允许偏差。（1）允许偏差及检验方法。允许偏差及检验方法具体见表 9。项次项目允许偏差（mm）检验方法1立面垂直4用 2m 托线板检查2表面平整4用 2m 靠尺及塞尺检查3阴阳角垂直4用 2m 托线板检查4阴阳角方正4用 20cm 托线板检查5保温层厚度不允许有负偏差用探针、钢尺检查5.6.1、采暖系统设计：5.6.2、5.6.3、5.6.4、5.6.5、5.6.6、5.6.7、本住宅公共区中采用节能红外感应灯。
