华泰化工防火涂料施工方案.docx

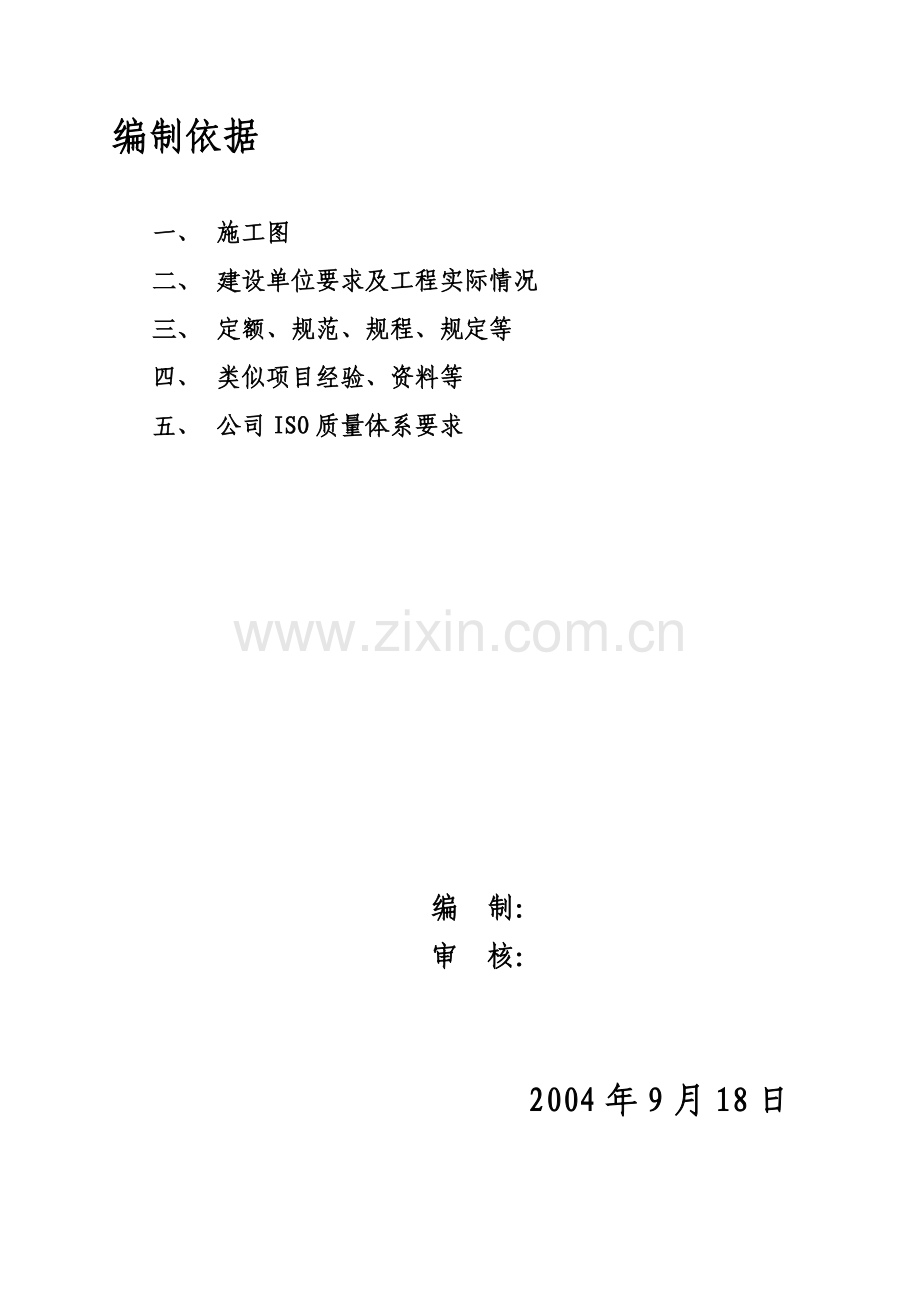

编制依据

一、 施工图
二、 建设单位要求及工程实际情况
三、 定额、规范、规程、规定等
四、 类似项目经验、资料等
五、 公司ISO质量体系要求

编 制：
审 核：

2004年9月18日

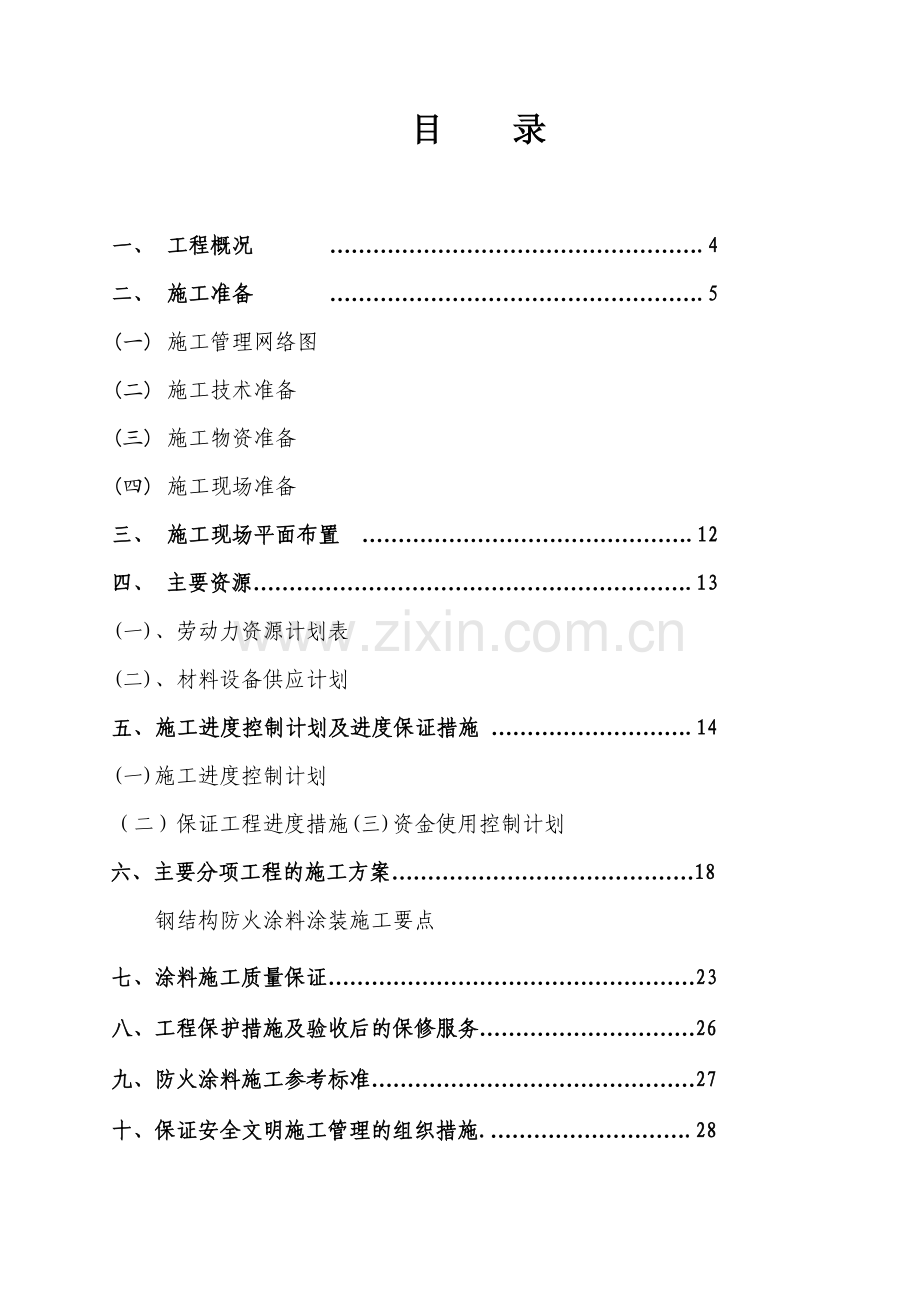

目 录

一、 工程概况 …………………………………………….4
二、 施工准备 …………………………………………….5
(一) 施工管理网络图
(二) 施工技术准备
(三) 施工物资准备
(四) 施工现场准备
三、 施工现场平面布置 ……………………………………….12
四、 主要资源…………………………………………………….13
(一)、劳动力资源计划表
(二)、材料设备供应计划
五、 施工进度控制计划及进度保证措施 ……………………….14
(一)施工进度控制计划
（二）保证工程进度措施(三)资金使用控制计划
六、主要分项工程的施工方案……………………………………18
钢结构防火涂料涂装施工要点
七、涂料施工质量保证……………………………………………23
八、工程保护措施及验收后的保修服务…………………………26
九、防火涂料施工参考标准………………………………………27
十、保证安全文明施工管理的组织措施.……………………….28
1安全技术管理措施
2环境保护措施
十一、近几年类似工程施工一览表……………………………30
十二、企业相关资料

一、工程概况
1.工程名称：宁波华泰化工有限公司防火涂料工程
2.工程地址：宁波化学工业区蛟川区块
3.耐火极限：耐火等级为二级防火,达到消防主管部门审核意见书的要求.
4.工 期： 25天
5.材料采用：主装置10米以下采用江苏兰陵高分子材料厂生产的SF超薄型钢结构膨胀防火涂料和室外面漆。仓库内的钢结构采用室内钢结构防火漆。

二、施工准备
施工准备工作是为保证工程顺利地施工而必须事先要做的工作，它不但存在于开工之前，而且贯穿于整个施工过程。
（一） 施工管理网络图
组建工程管理机构，设立现场项目部，确定各部门职能，确定岗位职责分工和选派岗位人员，以及部门之间和岗位之间相互关系。为确保本工程及时顺利开工，项目部管理人员及主要施工班组已经确定。

1、施工现场管理网络图
项目经理：张仙华
项目副经理：徐剑光
项目工程师：王军辉

施

员
：
徐
军
水

材
料
员
：
徐

鹏

质
量
员
：
冯
金
仁

安
全
员
：
岩
才
挺

统
计
员
：
林

昕

文
明
施
工
综
合
治
理
员
：
董
治
国

涂料设施班
30人
2、质量管理网络图

质量管理委员会主任：彭启初

管理者代表：徐剑光

协助

总工室

质安部： 王军辉

协助

其它各部门

项目经理： 张仙华

协助
施工员：徐军水

质量员：冯金仁

各班组

3、安全管理网络图：

质安部：王军辉

项目经理：张仙华

安全员：岩才挺
施工员：徐军水

各施工班长

4、文明施工管理网络图

副项目经理：
徐剑光

文明施工管理员：
王军辉

施工员：
徐军水

各施工班长

(二)施工技术准备
1、编制施工进度控制实施计划
分解工程进度控制计划，编制施工作业计划；认真落实施工资源供应计划，严格控制工程进度目标；协调各施工部门之间关系，做好组织协调工作；收集工程进度信息，做好工程进度跟踪监控工作，采取有效控制措施，保证工程进度计划。
2、编制施工质量控制实施细则
分解施工质量控制目标，建立健全施工质量管理体系；认真确定分项工程控制要点，落实其质量控制措施，跟踪监控施工质量，分析施工质量变化状况，采取有效质量控制措施，保证工程质量目标。
3、编制施工成本控制实施细则
分解施工成本控制目标，确定分项工程施工成本控制标准；有效成本控制措施，跟踪监控施工成本，全面履行承包合同，按时结算工程价款，加快工程资金周转；收集工程施工成本控制信息，保证施工成本目标。
4、做好工程技术交底工作
在开工前及时收集各种技术资料，包括施工图、施工组织设计和预算、材料工本分析或成本分析等前期准备工作。组织落实工作人员进行施工图熟悉，施工图会审及技术交底工作，编制并讨论施工方案及施工部署，安排出分段分期的计划目标和措施，做好图纸翻样工作。
(三)施工物资准备
1、 计划主材来源，对地方材料、半成品等材料征得业主、监理同意后，速办理订货供料合同和手续，对甲供材料提前申请规格数量，提前确定供货时间，并按施工进度计划提前进料供货，按指定地点堆放进入仓库。
2、 办妥各项有关施工证件手续，按规定制度和有关规定条例办证，做到有准备开工，按规范施工。
(四)、施工现场准备
1、 组织部分管理人员和劳动力按需分批进场，进行施工及生活用房搭建，组织场地平整及水电管线架设，并进行施工现场平面布置。
2、 就绪施工用的各种机具设备，按需用顺序分批调度进场，根据平面位置就绪，并接通施工用电用水。

三、施工现场平面布置
1、施工现场临时设施布置
根据现场踏勘，本工程施工场地宽敞，施工条件较好，各加工区可按施工部署按排进行分区布置。加工棚、材料堆放场按安全生产及文明施工要求搭设，并根据施工要求设置。临时设施布置及临时用地详见附表。
2、施工机械设备布置
施工机械设备按各施工阶段需要灵活布置。

四、主要资源
(一)、劳动力资源计划表
1、为确保工程质量优良、工期超前，公司将派一支作风好、技术力量强的管理班子和施工队伍进驻工地，同时在劳动力需用量和各专业工种的搭配，应根据总进度计划，各施工阶段工程量和作业时间的长短进行安排，做到各工种均衡兼顾，又要防止人员大起大落。
2、同时做好工地非典防治工作，而建筑工地又是外来人员集中的地方，人员流动性大，我们将严密防治，加强宣传，集中管理上，做好非典防治工作，确保人员感染，保证施工顺利进行。
(二)、材料设备供应计划
本工程所有材料除甲方供应的材料设备外，其它材料一般由我方自行采购，我方将严格按照建设单位、设计单位和有关规范要求进行选材，必须做到合格证、质保单或检验报告齐备。每次采购工程所需要的主要材料设备前，均报计划给建设单位，并由建设单位和总包单位、投资监理、施工监理、设计单位等有关部门一起参加选点、看样、审价、订货。设备、材料供应在施工中根据施工进度计划逐步供应，保证施工工期及质量。

五、施工进度控制计划及进度保证措施
施工进度计划在实施过程中，如遇到工程变更或其它具体情况，须作调整时，各方要进行协商解决。各专业安装工程的施工计划，根据安装工程施工总进度计划，应合理安排施工顺序，以保证施工进度的连续性和均衡性。
（一） 施工进度控制计划
根据我公司以往施工经验，结合本工程结构特点，确定总工期日历天，并力争提前。
在开工起紧抓每个施工阶段和施工环节，组织落实到实处，设备配备齐全，技工劳动力配备充足，以按期完成本工程施工任务。
1、 施工进度按二个阶段控制：涂刷阶段和收尾验收阶段。
2、 各工序与工种进行平面流水作业和部分立体交叉作业。
3、 为确保如期完工，我公司整套管理及施工人员将减少节假日休息时间，如气温条件许可，部分工序可昼夜连续施工。
4、 施工技术力量和劳动人员按阶段和工序考虑。
（二）保证工程进度措施
我公司保证做到：我公司在组织工程技术人员和施工队伍进行施工、安装、调试工作时，将全力配合总包方，在作业时间安排上尊重总包方的工作安排，与各分包方搞好配合，保证按时、保质、保量地做好每一阶段的清洁、喷涂、刷涂等工作。由项目负责人对贵单位的进度安排作好协调并做到全面妥善的落实，保证在总体装修工作结束后二十天内完成消防检测和验收，并交付业主投入使用。具体措施如下：
1、缩短基本建设周期，尽快发挥投资效益是建设单位和施工企业的共同奋斗的目标。在本工程施工中我们将发扬“团结、创新、文明、实干”的企业精神，集中力量，精心组织，精心施工、确保质量、确保工期。
2、把本工程列为我公司的重点工程，属确保项目，我们一定采取倾斜政策，在人力、物力、财务等方面优先给予保证。
3、 教育职工树立保重点的思想，使每个职工明确保工程工期，关系着企业信誉，激励职工发奋图强，确保合同工期。
4、 建立健全组织管理体系，推选以项目为对象，以核算为依据，以合同工期为目标，以工程质量为保证的项目法施工管理，在公司的统一领导下，项目经理对工程进度负直接责任。
5、 推行行之有效的经济承包责任制，把工期目标按网络计划的各挖控制点分解到各施工班组，实行部位承包，执行劳动定额管理，把进度部位与奖金挂起钩来，充分调动职工积极性。
6、 由项目经理率部分人员做好技术准备、物资准备、组织准备和施工条件准备等各项施工准备工作：
1）、规划施工现场总平面布置，制定施工生产措施。
2）、积极熟悉建设文件，掌握工艺流程、设计意图与要求，学习使用的施工验收规范及技术标准。
3）、认真进行施工图的研究和自审，尽早安排设计交底与图纸会审，及时解决施工图上存在的问题。
4）、编制详尽的施工网络计划和施工材料预算，提前做好设备和材料的计划。
5）、对甲供的已到货的设备材料应及时办理领手续，并进行质量检验。
6）抓紧组织施工机械设备、工具的进场。
7）根据工程进度情况组织施工班组进场，详细向班组进行施工技术和安全技术交底，确保按网络计划安排，及时开工。
8）、广泛采用预制化施工，积极推广应用新技术、新工艺、新设备、新材料，提高机械化施工水平和劳动生产率，促进工程进度。
9）、坚持按施工程序施工，既要本着先地下后地上，先公用后主体的原则，以符合施工工艺顺序的要求。
10）、切实搞好与设计、甲方及各施工单位的工作关系，统筹安排各施工工序，做到合理交叉施工，确保工程进度。对兄弟单位在施工中发生的困难，我们将尽力给予支持和帮助，同心协力，共保工期。
11）确立以项目经理为首的调度中心，监督检查施工工作计划，掌握和控制施工进度，及时进行人力、物力的平衡调配，确保施工正常进行。在控制中要抓住网络计划的关键路线，凡属控制点，一定要准时到位。
12）、根据工程进度，及时组织材料进场，确保工程施工的顺利进行。
13）、服从甲方的统一指挥协调，搞好与兄弟施工单位的配合协作。不忘服务为本的企业宗旨，抱着合作诚意去解决处理施工中发生的问题。
7、 备料充足，及时供应并保证施工使用。
8、 施工人员将随时满足本工程的施工需求。
9、 增加现场管理力量，公司科室管理人员直接深入现场，指导工作。
10、 调派熟知本工种的专业工人。
施工进度计划在实施过程中，如遇到工程变更或其它具体情况，须作调整时，各方要进行协商解决。各专业安装工程的施工计划，根据安装工程施工总进度计划，应合理安排施工顺序，以保证施工进度的连续性和均衡性。
（二） 资金使用控制计划
保证本工程保质按期完成的前提，必须确保本工程资金的使用运转和控制，只有做好资金的控制、使用和运转，才能使本工程能保质按期完成。因此我公司针对资金问题进行了专门研究和讨论，并提出以下几方面具体措施：
1、 公司计划预算部搞好总体资金使用计划、材料人工、机械成本分析，财务部落实资金运转计划，按总体计划进行控制划拨。
2、 建立财务控制制度，工程款做到专款专用。并建立专款户头，保证本工程款不作其它用途和其它工程调拨使用。
3、 项目部要按月进度施工计划，控制主要材料的计划用量和用款计划，合理安排。

六、主要分项工程的施工方案
（一）、钢结构防火涂料施工要点
1、 施工要求
严格按照设计要求及GB8923-88《涂装前钢结构表面的锈蚀等级和除锈等级》、CECS24：90《钢结构防火涂料应用技术规范》、GB50221-95《钢结构工程质量检测评定标准》、GB50205-95《钢结构工程施工及验收规范》、GB14907《钢结构防火涂料通用技术条件》进行施工。
2、 施工材料
SF超薄型钢结构膨胀防火涂料是由江苏兰陵高分子材料厂在多年来对防火涂料的试验研究和生产实践的基础上，采用先进的技术路线研制而成的。它的防火机理是遇火受热时膨胀发泡，形成致密的防火隔热层，阻止热量向内传递，由此大大延长了钢结构达到临界温度的时间。涂层厚度为1.1mm、1.5mm时，耐火极限可达到1.5小时、2.0小时，完全能满足钢结构达到一级防火等级的要求。该涂料涂层薄，对受保护的钢结构负荷轻，同时其粘结强度达1.26 Mpa,远远大于国家规定的0.15 Mpa，用于钢结构防火保护时，其防火性能和装饰性能大大优于传统的厚涂型和薄型防火涂料。
3、 SF超薄型钢结构膨胀防火涂料的性能特点
3．1该涂料不含石棉等有害物质，生产、施工及使用近程中无特殊的刺激性气味；
3．2该涂料层薄、粘结性强、装饰性好，对受保护的钢结构负荷轻，不易脱落及起壳；
3．3施工方便：SF防火涂料由工厂配制好，采用单组包装，用户在施工现场搅拌均匀即可涂装施工；
3．4该涂料理化性能优良，干燥、抗潮、耐水和耐冻融性好；
3.５面漆可根据用户要求配制各种颜色并能达到良好的防雨水效果。
４.SF超薄钢结构膨胀防火涂料的理化性能特点
４.１外观与颜色：SF防火涂料经搅拌后呈均匀液态或稠状流体，无结块，颜色同样品相比，无明显差别；
４.２表干：SF为2小时≥国家技术指标12小时；
４.３粘结强度：SF为1.26 Mpa≥国家技术指标0.15Mpa；
４.４抗振性：挠曲L/200，涂层不起层、脱落；
４.５抗弯性：挠曲L/100，涂层不起层、脱落；
4．6耐水性：在自来水中浸泡24小时以上，涂层无变化；
４.7耐冻融循环性：15次以上。
５.施工工艺
５.１施工前处理
５.１.１施工前应对需涂刷防火涂料的钢构件的表面进行除尘、除污，以确保钢材基面的清洁与干燥。遇到底漆比较光滑的地方须进行打毛处理，使其有一定的粗糙度，确保钢构件能与SF防火涂料有良好的接触，粘结牢固。
5.1.2如处理后的钢结构表面之防锈漆不能与SF防火涂料相配套时，应施涂环氧类底漆一道。

附：SF防火涂料与防锈漆的配套方案见下表

底漆类别
条件
处理方法
环氧类
涂装≤1月
可直接涂装防火涂料
涂装>1月
表面可用砂纸打毛或用环氧云铁作过渡，然后再涂防火涂料
非环氧类
配套
可直接涂装防火涂料
不配套
用环氧云铁作过渡，然后再涂防火涂料

5.2 SF防火涂料的涂装
5.2.1涂装方式：喷涂、辊涂和刷涂相结合。
5.2.2涂装道数： SF 防火涂料应分道涂装。第一道涂装厚度不得超过200μm（干膜），湿膜300μm；以后每道干膜厚度不得超过300μm，湿膜495μm。一般来说，耐火1.5小时涂刷4-5道，SF 耐火2.0小时涂刷6-7道。
5.2.3涂层厚度：耐火1.5小时厚度≮1.1mm（1100μm）
耐火2.0小时厚度≮1.5mm（1500μm）
5.2.4涂装间隔时间：温度25℃以下、湿度≤85%时间隔12-24小时或以上，温度25-35℃、湿度＜75%时间隔6-8小时，但必须确认涂层干燥。
5.2.5在施工作业过程中,涂刷要迅速、均匀，如果已产生流坠，应在末干固前用铲刀将凸出的多余涂料铲除，然后再满刷刷一遍。
5.2.6如果在施工中发现涂料的粘度太高,不便于施工时,可加入小于总量5%的稀释剂.
5.2.7如钢结构暴露在室外,要谨防施工中途淋雨,遇雨天应采取相应的保护措施.
5.3 SF防火涂料面漆的涂装
防火涂料达到设计要求的厚度后,对主料涂层凹凸不平处作打磨处理,然后再进行面漆的涂装.
5.3.1涂装方式：辊涂、刷涂和喷涂相结合。
5.3.2涂装道数：室内涂装1道面漆，室外涂装2道面漆。
5.3.3涂层厚度：室内约40-50μm，室外约80-100μm。
5.3.4涂装间隔时间：SF防火涂料底漆达到厚度要求，最后一道底漆涂装12小时经确认干燥后方可涂装面漆。
5.3.5防火面漆的作用：良好的装饰性及良好的防水、防腐性（起到封闭防火涂料底漆及气候因素如湿度对底漆的侵蚀）。
6.涂装注意事项
6.1环境温度低于0℃ 或高于35℃﹑湿度＞85%时不宜施工。
6.2涂装间隔时间要控制好。
6.3涂料开桶前必须清理桶盖灰尘，以免污染。
6.4涂料施工前必须经充分搅拌均匀后方可使用。
6.5室外涂装施工前后必须详细了解天气情况和天气趋势，天气变化（下雨前）必须对未干燥的涂层进行遮蔽保护。
7.脚手架方案
7.1根据现场实际情况，利用车间行车（二台），用脚手架构件在行车上搭设脚手架并铺设木板（木板的两端必须用绳子或铁丝固定）作业施工，且在行车上表面铺设彩条布，以防止防火涂料施工过程时造成对其它构件、地坪表面、机械或其它工种施工单位人员的玷污。
7.2行车不到部位的钢梁施工，应采用其它类型的脚手架时，应有搭设方案并经审核批准后方可实施。
7．3如施工或不能利用行车施工的，我们将采用活动脚手架进行施工（在脚手架下加设万向轮），在施工过程中能移动作业，以便提高施工效率和工程进度，保证按期完工。

七、防火涂料施工质量的保证
1施工管理过程
整个钢结构防火施涂工程应该全过程进行质量管理，质量预控管理程度为：
A、准备工作；
B、技术交底；
C、防火涂料辊涂和刷涂相结合施工；
D、质量评定；
E、资料整理。
2.质量的具体要求
2.1外观色泽一致并符合设计及合同要求。
2.2防火涂料涂层厚度达到规定要求。
2.3涂层表面无明显可见裂纹。
2.4表面平整﹑无明显凹陷，粘结牢固，无粉化松散和浮浆，乳突须剔除。
2.5产品检测报告齐全。
3质量保证措施
3.1设专职质检员负责检测和质量控制。
3.2施工时必须详细阅读产品说明和严格执行施工方案。
3.3验证产品质保资料，严格开桶开包检验，核对产品型号﹑品种﹑颜色。
3.4严格自检，随时检查﹑检测，做好记录。
3.5涂料的配比﹑搅拌必须由专人负责。
3.6详细填写施工记录﹑包括环境温度﹑湿度和施工质量、进度等情况。
3.7配合甲方做好工程质量签证。
4.质量检验
4.1厚度：用涂层测厚仪检测 。
4.2颜色：目视法检查，按照设计并对照色卡或样板。
4.3裂缝：目视法检查或用钢尺测量，参照标准CECS24-90
4.4粘结力：用0.5-1Kg榔头轻击涂层表面无脱落现象。
4.5涂层外观：目视法检查。
5.质量控制措施
5.1组织现场质检人员及有关施工管理人员召开专题质量管理会议，学习有关质量文件、质量标准，制订质量管理制度。再由各相关管理人员组织和施工班组熟读、了解施工方案和质量标准，进行技术、质量及作业成事项等交底，做到层层落实下、工作明确。
5.2严格自检把关，只能超标准，不能低标准，主动及时邀请工程监理进行现场检验。
5.3涂装前应对产品的型号、名称、颜色进行核对，同时检查制造日期、产品合格证和质保书，涂料的配比、搅拌需由专人操作，并作好即时记录备案。
5.4干膜厚度的控制必须通过湿膜来控制，每个班组都应有兼职质检员，并配齐常规检测器具，做到随做随测，认真记录，便于汇总存档。
5.5一旦发现质量事故，要及时报告业主方和监理等相关单位的负责人，并且要分析造成此次质量事故的具体原因，填写质量事故调查报告，并作出整改意见，及时返修。
5.6工程质检员随时向项目经理部汇报工程施工质量情况，并填写质量台帐，详细反映工程施工质量活动情况。

八、工程保护措施及验收后的保修服务
1.施工过程保护措施
1.1为保证已完工程或其它工种的施工不因钢结构防火涂料的施工而受污染或影响。因此，当钢结构防火涂料施工可能会对其它施工单位造成影响时，将覆盖薄膜进行遮蔽保护。
1.2在施工中，对刚施工的涂层，应防止脏液污染和机械撞击。
1.3施工中做到随做随清，保证每段施工完成，工作面上不留建筑垃圾。
2已完工程保护措施
2.1在施工中，将派专职人员负责检查对已完工程产品的保护情况，并作好检查记录，若因其它工种正常施工所造成对防火涂层的损坏，我公司将派人修补完好；若因人为故意破坏本公司将追究其应负责任。
2.2在工程进入后期阶段视具体情况增设24小时巡查人员，以确保工程的完好，直至验收合格交付业主。

九、防火涂料施工参考标准
参考标准：CECS24-90《钢结构防火涂料应用技术规程》
GB14907-94《钢结构防火涂料通用技术条件》
GB8923-88《涂装前钢结构表面的锈蚀等级和除锈等级》
GB50221-95《钢结构工程质量检测评定标准》
GB50205-95《钢结构工程施工及验收规范》

十、保证安全文明施工管理的组织措施
1安全技术管理措施：
安全管理的范围包括：预防和消除工伤事故，保证施工全过程（工期内）的安全，预防和消灭职业病，保证施工等级和施工对象的安全，减少环境危害，协调好多工种主体交叉作业，安全管理通过对职工进行安全教育，改善施工环境和条件，增加各种安全设施，劳保用品来达到安全生产施工的目的，安全管理必须做到：“预防为主，综合考虑”。同时必须是全员共同参与努力，自觉执行安全制度和贯彻项目全过程的管理。
1.1根据本工程的特点，健全安全生产施工制度，要求标准化、具体化、制度化。
1.2工程应设立一名专职安全员随时检查隐患。查违章作业行为，发现问题坚决制止，严肃处理。
1.3定期组织安全活动和召开例会，通报安全生产施工情况。
1.4组织学习、培训，明确安全施工的重要性，学习操作规程、制度及上级文件，学习先进技术，模范遵章守纪。
1.5高空作业必须带牢保险带。
1.6用电必须申请接点，并由持证专职电工方可接电，现场所有电器均需配置触电保护器，禁止乱拉乱接，收工时必须断开电源方可离场。
1.7涂装现场所有本单位员工不准吸烟或明火，交叉作业时应远离明火半径大于10米以上。
1.8脚手架未固定时禁止施工人员作业，且有专人监督检查。
1.9安全员必须做好全过程的安全日记台帐。
2环境保护措施：
2.1施工现场必须设立标记、警示牌，以随时提醒现场施工人员和其它作业单位。
2.2避免在安装人员的上方涂装。
2.3上下传递工具物品禁止抛掷。
2.4禁止施工人员到非本工种作业区闲游。
2.5禁止动用施工区域内和本工种无关的设备、物资。
2.6现场施工垃圾及生活垃圾集中堆放，统一处理。
2.7保证在生活区的文明、卫生，不影响群众的正常生活环境。

十一、近几年类似工程施工一览表

序号
项目名称
面积（m2）
防火等级
质量标准
1
中国钱江摩托车厂联合厂房
67000
二级
优良
2
中国钱江摩托车厂六分厂
40000
二级
优良
3
温岭市体育馆
5400
二级
一次性合格
4
宁波海德针织漂染有限公司
23000
二级
优良
5
宁波华一包装有限公司
19500
二级
优良
6
奉化市出口包装有限公司
8500
二级
一次性合格
7
浙江大学宁波理工学院
7600
二级
优良
8
埃美圣龙（宁波）机械有限公司
26000
二级
一次性合格
9
北仑汽车内饰件有限公司
5000
二级
一次性合格
10
宁波东来化工有限公司
3500
二级
一次性合格
11
宁波大红鹰药业有限公司
2300
二级
一次性合格
12
宁波华发工贸实业有限公司
6000
二级
一次性合格
13
宁波华泰化工有限公司
4500
二级
一次性合格
