贯通地线冬季施工方案.docx

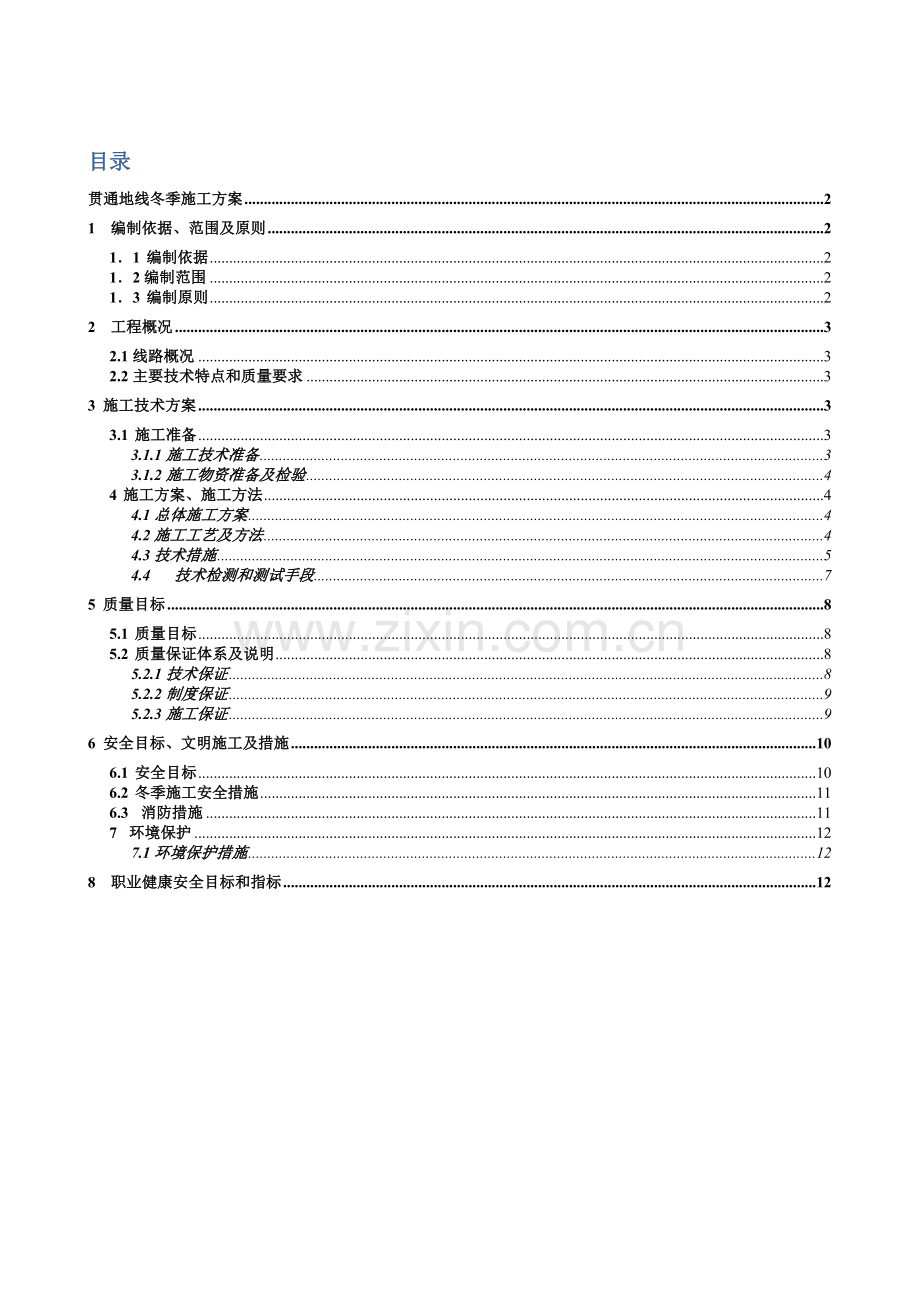

目录
贯通地线冬季施工方案 2
1 编制依据、范围及原则 2
1．1 编制依据 2
1．2编制范围 2
1．3 编制原则 2
2 工程概况 3
2.1线路概况 3
2.2主要技术特点和质量要求 3
3 施工技术方案 3
3.1 施工准备 3
3.1.1施工技术准备 3
3.1.2施工物资准备及检验 4
4 施工方案、施工方法 4
4.1总体施工方案 4
4.2施工工艺及方法 4
4.3技术措施 5
4.4 技术检测和测试手段 7
5 质量目标 8
5.1 质量目标 8
5.2 质量保证体系及说明 8
5.2.1技术保证 8
5.2.2制度保证 9
5.2.3施工保证 9
6 安全目标、文明施工及措施 10
6.1 安全目标 10
6.2 冬季施工安全措施 11
6.3 消防措施 11
7 环境保护 12
7.1环境保护措施 12
8 职业健康安全目标和指标 12

贯通地线冬季施工方案
1 编制依据、范围及原则
1．1 编制依据
新建宁杭客运专线NHZQ-2标施工合同、招投标资料、经批准的设计文件及图纸、现场调查报告等。
铁道部颁布的现行《客运专线综合接地技术实施办法（暂行）》（铁集成[2006]220号）。
铁道部经济规划研究院发布的《铁路综合接地系统》（图号：通号[2009]9301）。
《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》（TB10306-2009）
质量管理体系GB/T19001-2000及ISO9001：2000标准。
环境管理体系GB/T24001-2004及ISO14001：2004标准。
职业健康、安全管理体系GB/T28001-2001（OHSAS18001：1999）标准。
公司质量、环境、职业健康、安全管理体系相关程序文件的要求及规范。
1．2编制范围
宁杭客运专线DK75+213.160～DK82+575.460范围内南河特大桥的贯通地线工程。
1．3 编制原则
积极响应和遵守建设指挥部的工期、质量、安全、环境保护、文明施工等的规定及铁路建设工程施工合同、施工合同协议条款内容。
质量创优、安全无事故，执行GB/T19001－2000标准。确保质量第一，保证施工人员人身安全。
坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学安排各项施工程序，运用网络技术，组织连续、均衡衔接、紧凑有序地施工。
采用先进施工技术、先进的施工工艺为原则。
文明施工，重视环保，珍惜土地，合理利用。严格执行GB/T24001-2004环境管理体系，整个施工过程中以保护自然生态、施工环境，创建文明标准工地的原则。
以确保水土保持、保护建筑构筑物且减少扰民的原则，指导施工，切实维护建设单位及地方群众的利益。
执行GB/T28001—2001职业健康安全管理体系，保证职工健康安全。
2 工程概况
2.1线路概况
南河特大桥位于溧阳市境内，地处河网化地区，水系流域非常发达。河流属太湖流域南溪水系.南溪水系发源于苏、浙、皖三省交界处的界岭,溧阳是南溪的主要源流之地，以北河、中河、南河为干流。
一分部管段桥梁主要跨越甬宁石油管道、水西线、新北河、老北河、中河。桥梁起讫里程DK82+575.46～DK89+542.205。
桥台采用双线矩形空心台，桥墩采用矩形实体墩。
2.2主要技术特点和质量要求
本工程宁杭正线采用70㎜2铜芯环保耐腐蚀型贯通地线，其他连接线、连接器等均与此贯通地线配套。
桥梁地段综合贯通地线敷设在通信信号槽中，并采取砂防护。以桥墩地面以下的桩基础、承台为自然接地极。
综合贯通地线的接地电阻值≤1Ω。
3 施工技术方案
3.1 施工准备
由综合接地负责人组织人员进做好技术、物资等各项前期准备工作。
3.1.1施工技术准备
业主、驻地监理工程师组织、主持，由设计单位向施工单位进行的设计交底，根据技术交底会议精神，总工程师召集技术人员，对图纸进行深入细致的审核，发现问题及时与业主、监理单位、设计单位联系解决。
根据本工程的技术特点、施工条件，群策群力，研究对策并确定相应的施工方法，着重从施工组织、施工工艺、技术标准、注意事项（包括安全、质量、环保、文明施工）等方面，编制适合本标段特点的《施工作业指导书》。
项目部综合接地技术负责人组织进行技术交底。交底主要内容有：本工程的工期、质量、安全目标；本工程的主要技术特点；本工程采用的新工艺、新技术、新材料；本工程要求的安装技术标准；安装过程中的资料形成及编制要求。
3.1.2施工物资准备及检验
在施工驻地设置材料存放仓库，所有材料设备经过开箱检查后按其特点、性能分库存放。
对已到达的材料、设备，认真做好到场清点、检查、存放工作，并对暂时存放的设备、材料做好必要的维护。
积极配合甲方组织物资招标采购工作，抓紧定货，以防延误开工。
收集各种设备材料的试验报告、合格证、开箱单等文件并分类存档。
已到货材料的材料要进行自检。贯通地线及路基型接地端子需要检验其铜芯截面积及环保型外皮的厚度，不锈钢连接线需检验其截面积，另外贯通地线还需测试其单盘直流电阻。测试不合格的退回厂家处理，严禁现场使用不合格产品。
4 施工方案、施工方法
4.1总体施工方案
开工前，先组织工程所需人员、机械车辆、仪器仪表入场。安排工程技术人员认真复核图纸、现场调查，编制材料计划、技术交底书、安全技术交底书、作业指导书等，为工程顺利开工提供有力条件。
综合接地系统施工时，调查跟踪站前施工进度，具备施工条件后立刻投入生产，决不延误站前工程工期。
在施工过程中及时收集整理施工资料，为竣工文件的编制做准备。
在整个施工中严格按照建设单位、施工监理单位及地方环境监测部门要求施工，做好环境保护和水土保持工作。
4.2施工工艺及方法
4.2.1桥梁段贯通地线敷设
桥梁电缆槽内接地端子设于与桥梁接触网基础相同里程位置的电缆槽内，贯通地线应在环境温度不低于－10℃时敷设。敷设贯通地线时，严禁压、折、摔、扭曲贯通地线，不得在地上拖拉贯通地线，允许弯曲半径不得小于其外径的20倍
桥梁地段贯通地线敷设示意图：

桥梁地段贯通地线敷设步骤为：
掀电缆槽盖板

地缆敷设

盖电缆槽盖板
地缆接续引接

地缆测试

（1）桥梁地段综合贯通地线敷设在通信信号槽中，在电缆槽安装后但未盖盖板前敷设贯通地线，这样既减少了掀盖板的工作量又避免了对电缆槽盖板的损害。
（2）桥梁地段一般以单座桥为一个敷设段，既贯通地线在桥梁段不做接续，但桥长大于2公里的分二次或多次敷设。
（3）桥梁段贯通地线与电缆槽底部预留接地端子采用L型连接器压接。
（4）每个桥梁段贯通地线敷设并与电缆槽底部接地端子连接后用地阻测试仪测试并记录阻值。
（5）因为综合接地贯通地线敷设后，还要进行通信、信号、电力等站后四电电缆的敷设，根据设计要求进行电缆槽填砂施工。
4.3技术措施
4.3.1施工技术管理
做好施工定测，是技术管理的重要一环，是获得施工设计图与施工现场差异的数据来源。做好各项施工技术准备，为工程按期开工创造有利条件。
认真开展现场调查，核查施工现场与设计图纸是否相一致，研究制定提前进场施工的可行性方案。
准时参加设计技术交底会，书面提出图纸审核和现场调查中发现的问题和疑问，请建设单位和设计单位予以澄清和解决。
编制实施性施工组织设计，呈报监理工程师和建设单位审批。
确定各道工序的施工方案，编制施工指导书，向施工作业队进行全面的施工技术交底。
做好工程数量和物资用量的统计工作，为计划、物资等相关部门提供依据。
制定并实施关键工序的培训计划，使施工人员都能掌握施工安装工艺和操作规程，熟练使用专用工机具，培养程序化作业协调性。
做好施工中的技术指导和质量控制工作，保证工程顺利施工。
各道工序施工前，专业工程师先编制作业指导书，向所有施工人员进行施工技术交底。技术部门向各施工班组下达施工任务单和领料单，施工班组持领料单领取材料。
严格按设计图纸和设计文件指导施工，设计图纸与施工现场不符时，及时报请监理工程师联系设计单位澄清解决，作出设计变更。在收到正式变更文件后方能在施工中做相应变更。
每道工序完成后，经监理工程师、质量工程师、技术人员共同检查确认合格后方可进入下道工序施工。隐蔽工程必须经监理工程师、质量工程师检查确认合格后方可进行隐蔽。
积极开展QC攻关活动，广泛推广新技术、新工艺、研究新方法，采用新手段，提高劳动生产率，确保工期目标的实现。
收集施工信息，并与计划目标进行对比，提出调整意见，拟定改进措施。使施工项目按照预定计划目标正常进行。
做好施工活动的分析，对工程质量及施工进度、物资供应与损耗、机械配备与使用、施工对象与手段、施工工艺与安全质量、施工技术与应用、管理与措施等进行综合分析。总结、积累经验，提高技术管理水平。
计量设备由专人进行管理，施工过程中对设备状态进行随时跟踪，及时校准，并填写相应的运转记录和设备台帐。
4.3.2技术交底与培训
4.3.2.1技术交底
在本项目的实施过程中，将由总工程师、项目部专业工程师及作业队专业工程师实行“三级”技术交底,祥见表：
序号
交底项目
交底人
接受人
主要内容
1
施工承包合同交底
项目经理
综合接地施工处全体人员
工期、安全、质量、环保及乙方义务
2
设计总体技术交底
总工程师
综合接地施工处全体人员
工程概况、特点及技术条件
3
工艺标准交底
总工程师
全体质检、技术人员及作业队长
工艺、流水化作业等
4
专项技术交底
总工程师
全体质检、技术人员及作业队长
新技术、新工艺、新器材等
5
专项技术交底
专业工程师
全体施工人员
新技术、新工艺、新器材等
6
工前交底
专业工程师
全体施工人员
技术标准、作业指导书
4.3.2.2培训
请设计院专业工程师、材料设备供货商的技术工程师对所有技术人员进行全面的技术交底，确保每个技术人员都充分理解设计意图、技术特点和各种材料、设备的技术参数。
工程技术部组织专业工程师根据工程技术特点编制通俗易懂的施工技术指导手册，人手一本进行学习，并要求考核合格者方可参加工程的施工。确保在工程施工前，所有参加工程施工人员都得到了很好的学习，熟悉各工序的操作要点。
由安全管理工程师组织编写施工安全防护规程手册，并做到人手一本。开工前组织施工人员集中学习并考核，考核不合格者不得上岗。
4.4 技术检测和测试手段
各质量检验部门配备充足的检验设备、器具，满足工程质量检验要求。
工程质量检验设备、器具使用时要确认设备、器具在检校有效期。
如施工中发现检验设备、器具有问题时，及时自校或送计量部门进行检校。
施工材料、设备经实验、检查合格后，方能在施工中使用。
每一工序结束前，及时通知监理工程师进行检验。经监理工程师检验，工序质量合格后，方能进行下一道工序施工。
对检验中发现的质量问题，必须进行分析，找出问题，按要求上报项目部的安质监察部、监理工程师，并及时处理。
针对工程施工的关键工序、特殊工序，制定相应的质量检验方案，切实保证关键工序、特殊工序质量得到及时处理。
在质量检验中，发现有影响施工质量的因素，质量检验人员应立即下发停工通知书，暂停该工序施工。待对该因素采取措施后，经批准方能复工。
认真执行质量自检、互检、专检“三检制”，隐蔽工程检查证签证制、安全质量检查评比奖惩制、验工计价质量签证制、分项、分部工程质量评定制、质量事故（隐患）报告处理制等行之有效的质量检验制度。
工程项目设备、材料电气检测完毕后，对不合格的设备、材料作出明显的标识，防止其误用。
设备到货后，严格按施工规范进行现场检测。设备安装完毕后安排有丰富经验的工程技术人员对设备进行性能调试和试验。
5 质量目标
5.1 质量目标
单位工程合格率100％，创建局“安全标准工地”争创省（部）国家优质工程；消灭一切质量事故；工程进度满足建设单位的要求；工程成本得到有效控制。
5.2 质量保证体系及说明
建立完善的质量保证体系。针对本标段工程的质量目标的要求，精心组织，科学管理，围绕质量目标计划制定质量保证措施，信守质量承诺，确保质量目标实现。
5.2.1技术保证
建立并实行以总工程师为首的技术负责制，同时建立各级技术人员的岗位责任制，做到分工明确，责任到人，使施工程序和方法符合施工规范和施工技术管理制度的要求，以此确保工程质量创优。
运用统筹法、网络计划等现代管理方法，在周密调查取得可靠数据的基础上，编制切实可行的实施性施工组织设计，并报业主（或监理工程师）批准。在严格按网络计划组织实施的同时，实行动态管理，根据现场情况及时作必要调整，使整个施工过程始终处于受控状态。
认真编制施工技术方案。分项工程由其技术负责人牵头，在本项目投标文件的基础上，根据现场调查，提出两个以上的施工技术方案，提交给项目总工程师，由总工程师组织有关人员对所提出的施工技术方案进行对比分析、比选、优化，最后确定方案，报业主及监理工程师批准后实施。
认真核对设计文件和图纸资料，切实领会设计意图，查找是否存在差、错、漏，及时会同设计部门和建设单位解决所发现的问题
认真进行施工技术交底。图纸会审后由总工程师、工程技术主管、作业队技术负责人、班组技术人员逐级进行书面及口头技术交底，确保作业人员掌握各项施工工艺及操作要点、质量标准。
抓好技术资料管理。施工过程做好详细记录，各种原始资料搜集齐全，用于组织后期施工、编制竣工文件和施工技术总结，为做好技术档案工作打下基础。
5.2.2制度保证
项目部建立了技术交底制度、质量检查制度、工程质量管理资料的管理制度、质量事故处理制度等各种质量管理方面的规章制度，从制度上来保证工程施工质量，在施工生产过程中，坚决贯彻执行各项质量管理制度，做到分工明确，责任到人。
5.2.3施工保证
5.2.3.1施工准备阶段质量保证
通过研究和会审图纸，了解设计意图、技术要求、施工难点，为保证工程质量打好基础。
通过技术交底，使参与施工的技术人员与工人了解本工程的特点、技术要求、施工工艺及施工操作要点。
做好物资准备，保证原材料、构配件符合质量要求，施工机具运行正常。
做好劳动力准备，对特殊工种进行必要的培训，确定劳动力调配方案，保证工种间的衔接，为后续工种创造合理、足够的工作面。
开工前，在建设单位或现场监理组织下，积极配合设计、监理对设计进行优化。
5.2.3.2施工阶段质量保证
按照施工组织设计总进度计划，编制具体的分项工程施工作业计划和相应的质量计划，对材料、机具设备、施工工艺、操作人员、生产环境等影响因素进行控制，以保证总体质量处于稳定状态。
做好施工工艺质量控制，对全体施工人员进行“施工工艺技术标准”的交底，对关键环节的质量、工序、材料和环境进行验证，使施工工艺的质量控制符合标准化、规范化、制度化的要求。
对影响施工质量的五大因素（人、材料、机具、方法、环境）进行控制，使工序质量数据波动处于允许的范围内；通过工序检验等方式，对工序质量进行评定；在产生偏离标准的情况下，分析产生的原因，并及时采取措施，使之处于允许误差范围内。
对施工质量有重大影响的工序，对其操作人员、机具设备、材料、施工工艺、测试手段、环境等因素进行分析和验证，并进行必要的控制。同时做好验证记录，以便向建设单位及监理工程师证实工序处于受控状态。
加强对不易检验或不能直接地进行检验质量特性的工序，事后检验不能完全检验的工序及隐蔽工程的质量控制，必须提前书面请求监理工程师或其代表进行现场质量检验。
定期对全体施工人员进行规程、规范、工序工艺、标准、计量、检验等基础知识的培训，开展质量管理和质量意识教育。
5.2.3.3施工过程质量检查和监督
建立健全项目部监督检查和作业队、班组自检的质量监督检查制度，强化以项目质量监察工程师为核心的工程质量监察系统，选拔坚持原则、不循私情、秉公办事的人员担任专、兼职质量检查，确保和维护其权威性。
实行工序质量考核负责制，班组实行保证本工序，监督前工序，服务后工序的自检、互检、交接检和专业性的“中间”质量检查，保证不合格工序不转入下道工序。出现不合格工序时，做到“三不放过”（原因不清不放过、责任未明不放过、措施未落实不放过），并采取必要的措施，防止再次发生。
6 安全目标、文明施工及措施
6.1 安全目标
安全目标：杜绝人身伤亡事故，消灭汽车行车同等及以上责任事故，消灭设备责任事故及火灾事故。
6.2 冬季施工安全措施
组织员工学习低温施工的有关规定，保证质量与安全。
低温施工运行的机械、设备必须按有关规定保养及使用符合标准的油料。采用保证低温施工期的防寒、保温材料，做好人身和机具的保温、防寒工作。加强与当地气象部门联系，预防寒气侵袭。室外未完工的设备采取适当的保暖防冻措施进行防护。
敷设贯通地线时，在转弯处要注意保护贯通地线，防止贯通地线外皮损伤。
架设贯通地线盘的地面必须平实，支架必须固定牢固。
敷设贯通地线时，处于贯通地线转向弯角的人员，必须站在贯通地线弯曲弧度的外侧。
用人力拉贯通地线时，所有人员要用同一侧的肩膀抗贯通地线，防止贯通地线落下时，拉伤用另一侧肩膀抗贯通地线的施工人员。
人力拉贯通地线时，用力要均匀，速度应平稳，不可猛拉猛跑，看护人员不可站在贯通地线盘的前方。
当需要进行夜间施工或抢修作业时，采取以下安全措施：
指挥人员将作业内容、时间、地点、安全质量注意事项告之每位施工人员，并进行明确的分工。
作业场地和安装作业台增设夜间照明设施，保证施工场地光线充足；采取多种方式，加强夜间施工联络。
加强劳动保护，设反光警示标志牌，所有参加施工人员穿反光防护服。夜间作业使用的运输车辆机械确保油料充足、灯光良好、机械性能可靠。
6.3 消防措施
加强与当地消防部门联系，配备必要的消防器材，组建义务消防队，经常进行消防教育训练，熟练掌握防火、灭火知识和消防器材的使用方法。
施工现场设明显的防火宣传标志，定期进行防火检查。
从事电气设备安装和电、气焊切割作业的电工、焊工持证上岗。
房屋内配备安全消防器材，如：泡沫灭火机、消防桶、消防镐、安全帽、水池、沙土。工地搭建临时生产、生活设施，必须符合防火的有关规定。
施工人员须经专门的消防知识学习和技能训练后上岗工作，每个职工都是义务消防队员。工作场所卫生干净，无废弃的易燃易爆危险品、杂物。工作期间禁止吸烟，禁止在室内燃放烟花爆竹。
对潜在火源有防范意识和成熟的防范措施，消除一切可能造成火灾事故的根源，施工现场严禁吸烟。
施工用电、生活用电其布接线正确合理规范，严禁乱接用电，禁止使用电炉，生产确需用电炉时，应经安全人员许可。
电弧焊、电锯割、砂轮打磨、电钻作业时，作业点四周2m范围内不得有易燃品。
使用喷灯、气焊、气割工具时，工具、容器、管路不得滴漏、跑油、跑气。气瓶、油桶、油箱的放置地点和作业地点必须保持一定距离，场所不得有易燃易爆危险品。
生活用煤、柴、气、电器应有专设堆(存)放点，使用时方法得当，不违反安全规定。
工地小料库、油库、油料、气料、棉麻纱等燃料与火源应远距离分离，储用、分发、使用方法得当和小心。
严格按照国家及公安部现行的有关规程、规则和安全制度实施管理，实行“四大员” 专职管理。
7 环境保护
7.1环境保护措施
建立环境保护责任制，划分卫生包干区，落实专人负责。
　　建立场内生活污水排放沉淀池，净化重新使用或合理外排。
　　施工场地内集中设置垃圾场，施工场地、周边的垃圾及时清扫。
　　生活区和生产区适当进行绿化布置，种植草坪、花木。
　　合理安排施工流水段，减少夜间施工。如工艺所需，也须办好有关手续，张贴安民告示，以取得群众谅解。
　　文明施工，做到"灰尘不飞扬、污水不外流、强光不污染、噪声不喧扬"，确保邻近小区居民正常生活。
8 职业健康安全目标和指标
根据公司的职业健康目标，结合本工程的实际，确定项目部的职业健康目标如下：
工作环境符合国家的标准要求，创建集团公司级安全标准工地。
杜绝一切人身伤亡事故、汽车行车同等一般及以上责任事故。
杜绝火灾、施工机械损坏等责任事故。
1类和2类重大危险源得到有效控制和消除。
