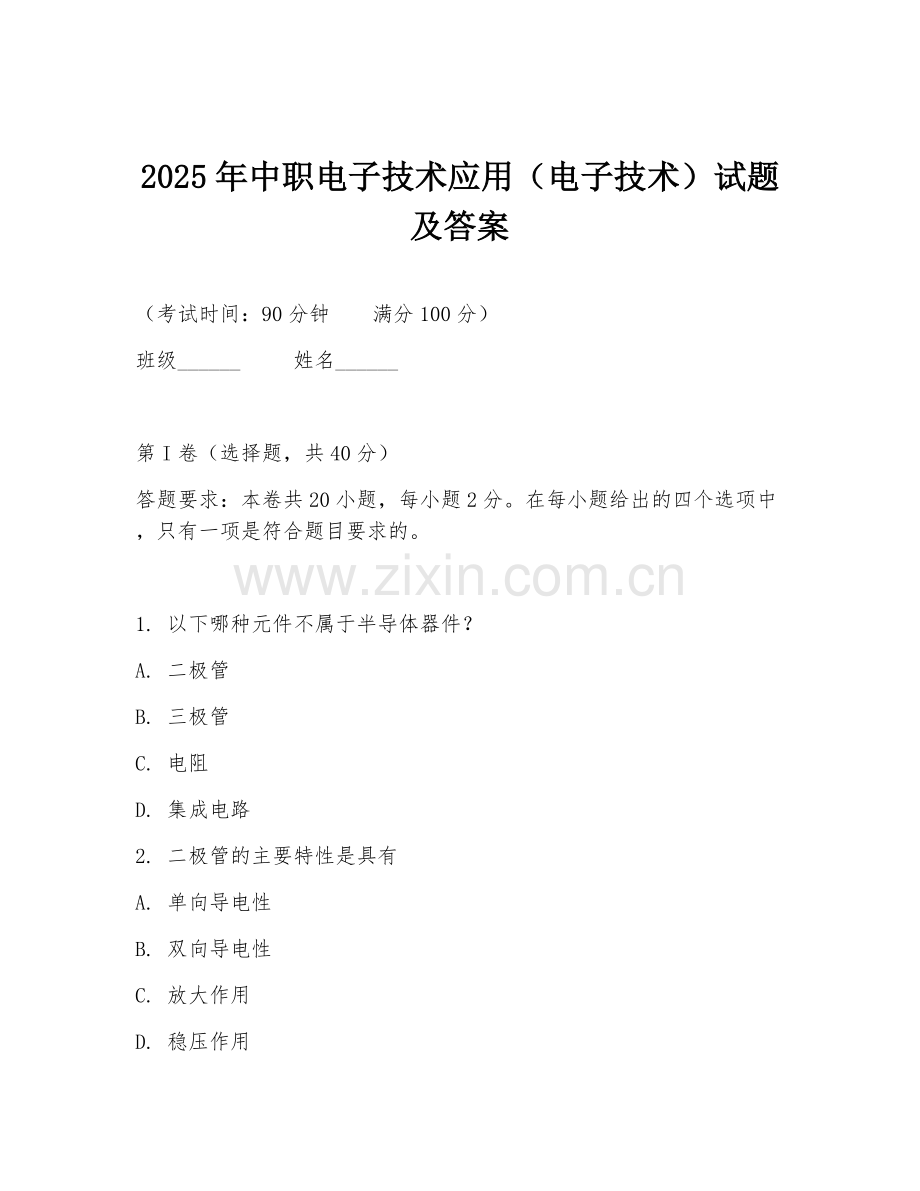

2025年中职电子技术应用（电子技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种元件不属于半导体器件？
A. 二极管
B. 三极管
C. 电阻
D. 集成电路
2. 二极管的主要特性是具有
A. 单向导电性
B. 双向导电性
C. 放大作用
D. 稳压作用

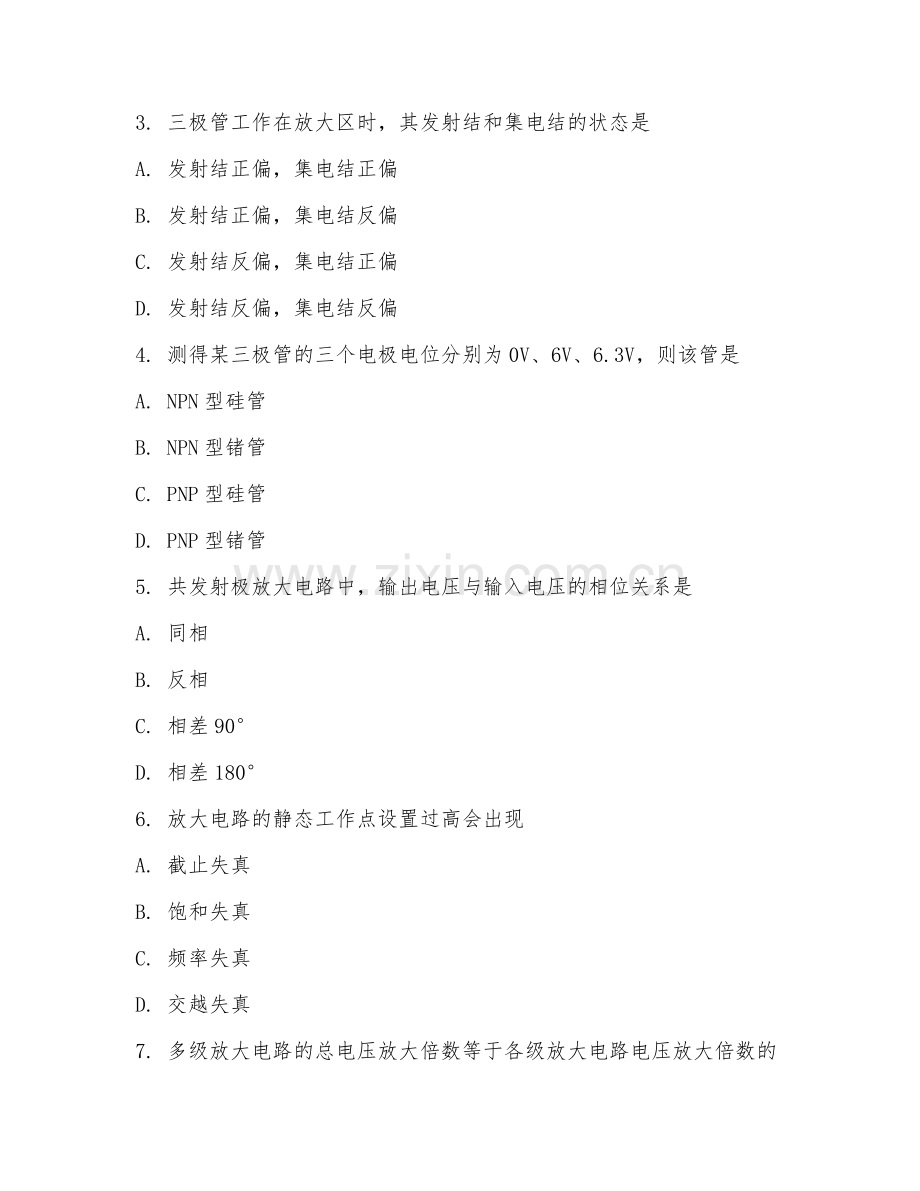

3. 三极管工作在放大区时，其发射结和集电结的状态是
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏
4. 测得某三极管的三个电极电位分别为0V、6V、6.3V，则该管是
A. NPN型硅管
B. NPN型锗管
C. PNP型硅管
D. PNP型锗管
5. 共发射极放大电路中，输出电压与输入电压的相位关系是
A. 同相
B. 反相
C. 相差90°
D. 相差180°
6. 放大电路的静态工作点设置过高会出现
A. 截止失真
B. 饱和失真
C. 频率失真
D. 交越失真
7. 多级放大电路的总电压放大倍数等于各级放大电路电压放大倍数的
A. 之和
B. 之差
C. 之积
D. 之商
8. 负反馈对放大电路性能的影响不包括
A. 提高放大倍数的稳定性
B. 减小非线性失真
C. 降低输入电阻
D. 展宽通频带
9. 集成运算放大器的输入级通常采用
A. 共发射极放大电路
B. 共集电极放大电路
C. 差分放大电路
D. 功率放大电路
10. 理想集成运算放大器工作在线性区时，两个输入端的电位关系是
A. 相等
B. 相差很大
C. 同相
D. 反相
11. 以下哪种电路不属于数字电路？
A. 与门电路
B. 放大电路
C. 触发器
D. 计数器
12. 逻辑代数中的基本运算不包括
A. 与运算
B. 或运算
C. 非运算
D. 与非运算
13. 当A = 1、B = 0时，逻辑表达式A + B的值为
A. 0
B. 1
C. 2
D. 无法确定
14. 与门的逻辑功能是
A. 有0出0，全1出1
B. 有1出1，全0出0
C. 输入相异出1，输入相同出0
D. 输入为1输出为0，输入为0输出为1
15. 或非门的逻辑功能是
A. 有0出0，全1出1
B. 有1出1，全0出0
C. 输入相异出1，输入相同出0
D. 输入为1输出为0，输入为0输出为1
16. 触发器具有
A. 记忆功能
B. 放大功能
C. 整流功能
D. 滤波功能
17. 时序逻辑电路的输出不仅取决于当前的输入，还与
A. 过去的输入有关
B. 过去的输出有关
C. 电路的初始状态有关
D. 以上都有关
18. A/D转换器的作用是
A. 将模拟信号转换为数字信号
B. 将数字信号转换为模拟信号
C. 放大模拟信号
D. 放大数字信号
19. D/A转换器的作用是
A. 将模拟信号转换为数字信号
B. 将数字信号转换为模拟信号
C. 放大模拟信号
D. 放大数字信号
20. 以下哪种电子元件常用于存储数据？
A. 电阻
B. 电容
C. 电感
D. 存储器芯片

第II卷（非选择题，共60分）

21. （10分）简述二极管的单向导电性原理。
22. （10分）画出共发射极放大电路的电路图，并说明其工作原理。
23. （10分）已知逻辑表达式Y = AB + BC，试用真值表验证该表达式的正确性。
24. （15分）材料：某电子设备中需要一个放大电路来放大微弱的信号。现有一个三极管，其β = 50，VBE = 0.7V。要求设计一个共发射极放大电路，电源电压VCC = 12V，静态工作点ICQ = 1mA，VCEQ = 6V。
问题：计算该放大电路的RB和RC的值，并画出电路图。
25. （15分）材料：某数字电路系统中需要实现一个简单的计数器功能。已知有四个触发器，其初始状态均为0000。要求设计一个能实现从0000到1111循环计数的电路。
问题：画出该计数器的逻辑电路图，并说明其工作过程。

答案：C、A、B、A、B、B、C、C、C、A、B、D、B、A、D、D、D、A、B、D
21. 二极管由一个PN结组成，P区的多子是空穴，N区的多子是电子。当二极管加正向电压时，外电场削弱内电场，使多数载流子的扩散运动加强，形成较大的正向电流，二极管导通；当加反向电压时，外电场加强内电场，多数载流子的扩散运动受抑制，只有少数载流子的漂移运动，形成很小的反向电流，二极管截止，从而呈现单向导电性。
22. 电路图：三极管的发射极接地，基极通过偏置电阻RB接电源VCC，集电极通过负载电阻RC接电源VCC，输出信号从集电极取出。工作原理：当输入信号ui加入时，引起基极电流ib变化，根据三极管的电流放大作用，使集电极电流ic变化，进而使集电极与发射极之间的电压VCE变化，通过RC将VCE的变化转换为输出电压uo的变化，实现信号放大。
23.
| A | B | C | AB | BC | Y = AB + BC |
|----|----|----|----|----|----|
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 | 0 |
| 1 | 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 |
24. 由ICQ = 1mA，VBE = 0.7V，VCC = 12V，VCEQ = 6V，根据ICQ = (VCC - VCEQ)/RC可得RC = (12 -
6)/1 = 6kΩ；由ICQ = βIBQ可得IBQ = ICQ/β = 1/50 = 0.02mA，再根据VCC = IBRB + VBE可得RB = (12 - 0.7)/0.02 = 565kΩ电路图：三极管发射极接地，基极通过565kΩ电阻接12V电源，集电极通过6kΩ电阻接12V电源，输出从集电极取出。
25. 逻辑电路图：四个触发器的时钟端接在一起，作为计数脉冲输入；每个触发器的输出端分别作为计数器的输出位；相邻触发器的输出端通过逻辑门连接，实现计数功能。工作过程：初始状态为0000，当第一个计数脉冲到来时，最低位触发器翻转，变为0001；第二个脉冲到来，最低位触发器再次翻转，次低位触发器翻转，变为0010；依此类推，直到1111，再输入脉冲时，又回到0000，如此循环计数。
