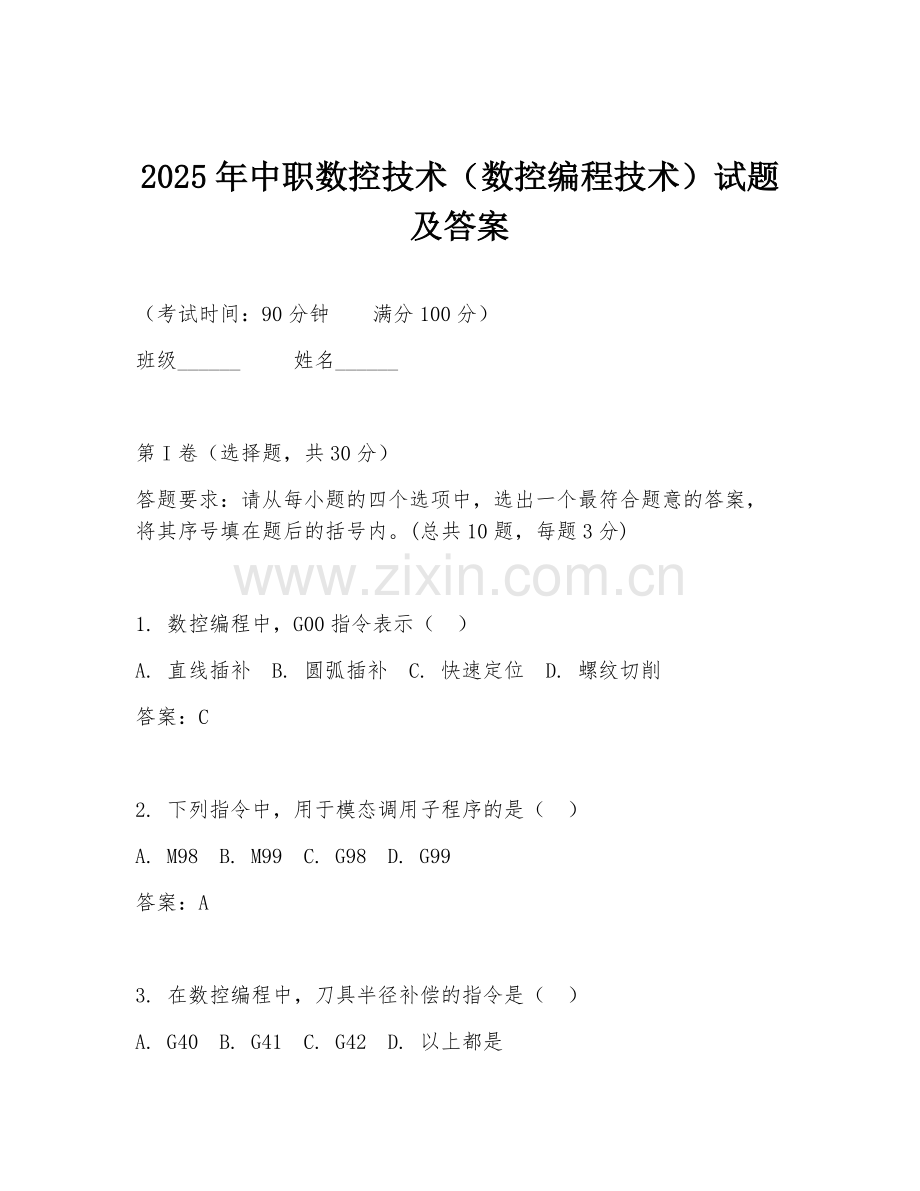

2025年中职数控技术（数控编程技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：请从每小题的四个选项中，选出一个最符合题意的答案，将其序号填在题后的括号内。(总共10题，每题3分)

1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 圆弧插补 C. 快速定位 D. 螺纹切削
答案：C

2. 下列指令中，用于模态调用子程序的是（ ）
A. M98 B. M99 C. G98 D. G99
答案：A

3. 在数控编程中，刀具半径补偿的指令是（ ）
A. G40 B. G41 C. G42 D. 以上都是
答案：D

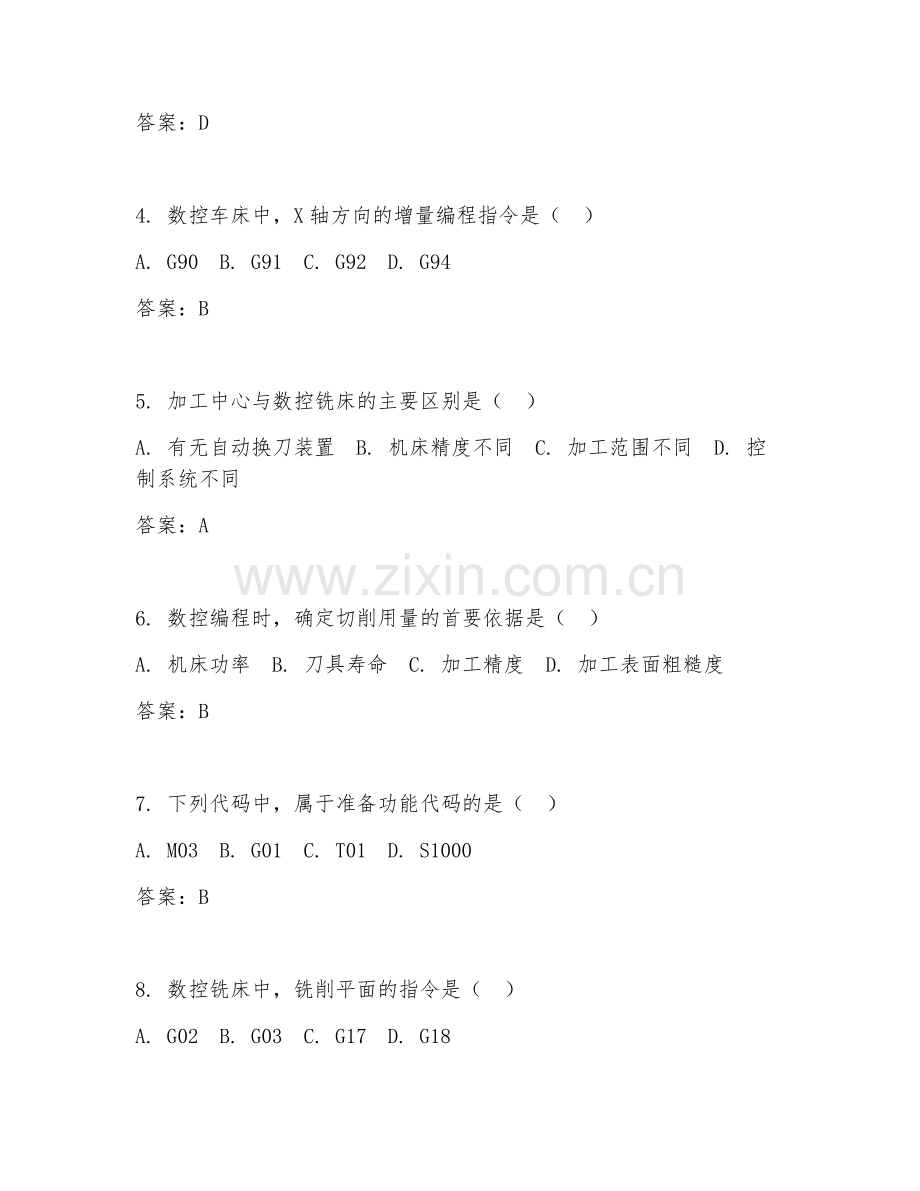

4. 数控车床中，X轴方向的增量编程指令是（ ）
A. G90 B. G91 C. G92 D. G94
答案：B

5. 加工中心与数控铣床的主要区别是（ ）
A. 有无自动换刀装置 B. 机床精度不同 C. 加工范围不同 D. 控制系统不同
答案：A

6. 数控编程时，确定切削用量的首要依据是（ ）
A. 机床功率 B. 刀具寿命 C. 加工精度 D. 加工表面粗糙度
答案：B

7. 下列代码中，属于准备功能代码的是（ ）
A. M03 B. G01 C. T01 D. S1000
答案：B

8. 数控铣床中，铣削平面的指令是（ ）
A. G02 B. G03 C. G17 D. G18
答案：C

9. 数控编程中，绝对坐标编程与增量坐标编程的区别在于（ ）
A. 坐标值的表示方式 B. 编程的难易程度 C. 适用的机床类型 D. 加工精度
答案：A

10. 加工中心的自动换刀装置中，刀库的类型不包括（ ）
A. 盘式刀库 B. 链式刀库 C. 鼓式刀库 D. 卧式刀库
答案：D

第II卷（非选择题，共70分）

二、填空题（每空2分，共20分）
1. 数控编程的基础是______和______。
答案：工艺分析、数学处理

2. G02表示______圆弧插补，G03表示______圆弧插补。
答案：顺时针、逆时针

3. 数控车床的Z轴一般与机床的______方向一致。
答案：主轴轴线

4. 刀具长度补偿指令一般有______和______。
答案：G43、G44

5. 数控编程中，程序段格式主要有______、______和______三种。
答案：固定顺序程序段格式、使用分隔符的固定顺序程序段格式、字地址程序段格式

三、判断题（每题2分，共10分）
1. G04指令在数控编程中用于暂停，其作用是使刀具作短暂停留，以满足加工中的某些工艺要求。（ ）
答案：√

2. 数控编程时，刀具半径补偿只能在G00和G01指令下进行。（ ）
答案：√

3. 数控车床的X轴和Z轴的正方向是根据右手笛卡尔直角坐标系确定的。（ ）
答案：×

4. 加工中心的刀具交换装置只能实现刀具的自动更换，不能对刀具进行管理。（ ）
答案：×

5. 数控编程中，子程序可以嵌套调用，最多可嵌套4级子程序。（ ）
答案：√

四、简答题（每题10分，共20分）
材料：在数控加工中，经常会遇到各种工艺问题。比如在铣削一个平面时，发现加工表面粗糙度达不到要求。
1. 请分析可能导致加工表面粗糙度达不到要求的原因有哪些？
答案：刀具磨损、切削参数选择不当（如切削速度、进给量过大）、工件材料硬度不均匀、机床精度不够、切削液使用不当等。

2. 针对上述问题，提出相应的解决措施。
答案：更换刀具、调整切削参数（降低切削速度、减小进给量）、对工件进行预处理（如调质处理）以改善材料硬度均匀性、检查机床精度并进行调整、选择合适的切削液并保证充足供应。

五、编程题（20分）
材料：要求在数控铣床上加工一个零件，其轮廓形状为一个正方形，边长为50mm，深度为10mm。毛坯为一块厚度为20mm 的板材。刀具选用直径为10mm 的立铣刀。
编写加工程序，要求使用绝对坐标编程，刀具从工件坐标系原点开始，先铣削正方形轮廓，然后再铣削深度。

答案：
O0001
G54 G90 G00 X0 Y0 Z100
S1000 M03
G00 Z5
G01 Z-10 F100
G01 X50 Y0 F2００
G01 X50 Y50
G01 X０ Y50
G01 X０ Y0
G00 Z100
M05
M30
