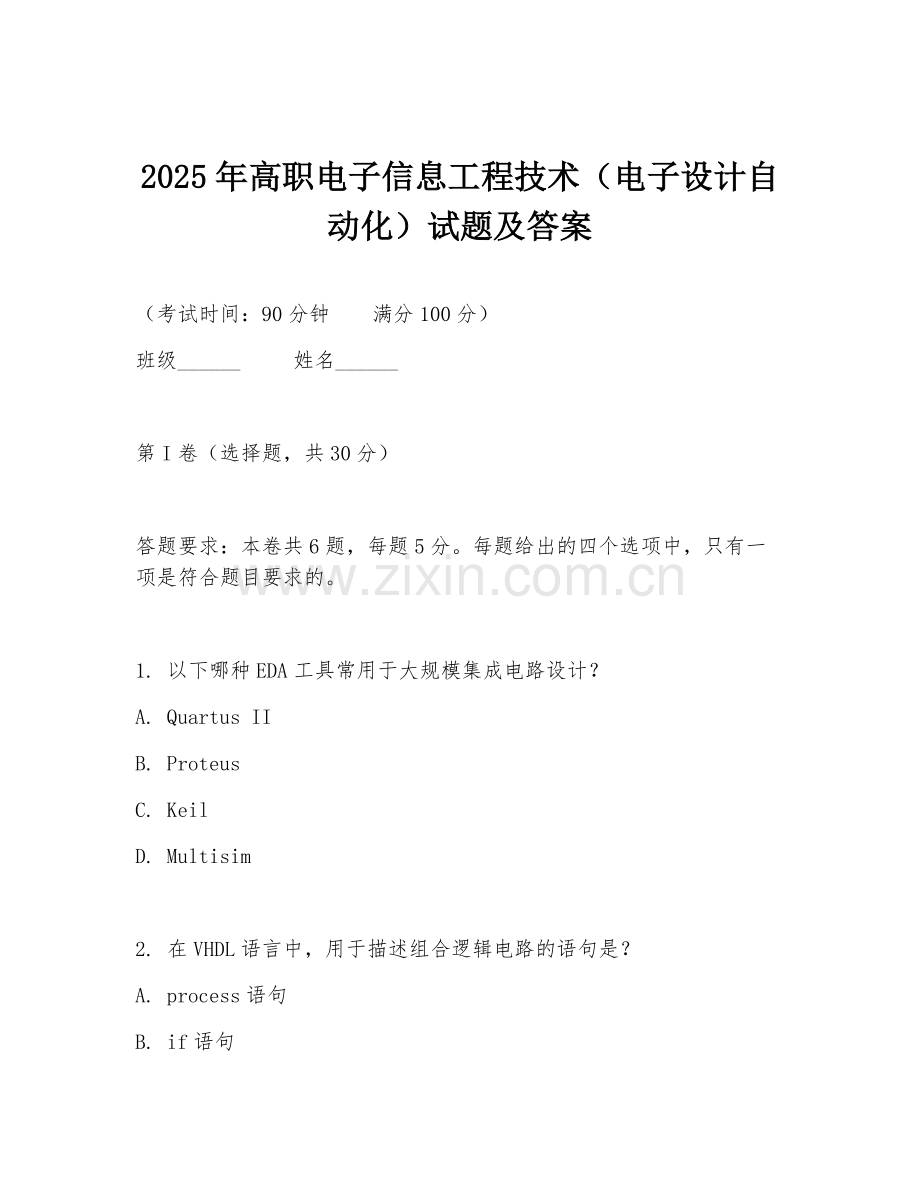

2025年高职电子信息工程技术（电子设计自动化）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）

答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种EDA工具常用于大规模集成电路设计？
A. Quartus II
B. Proteus
C. Keil
D. Multisim

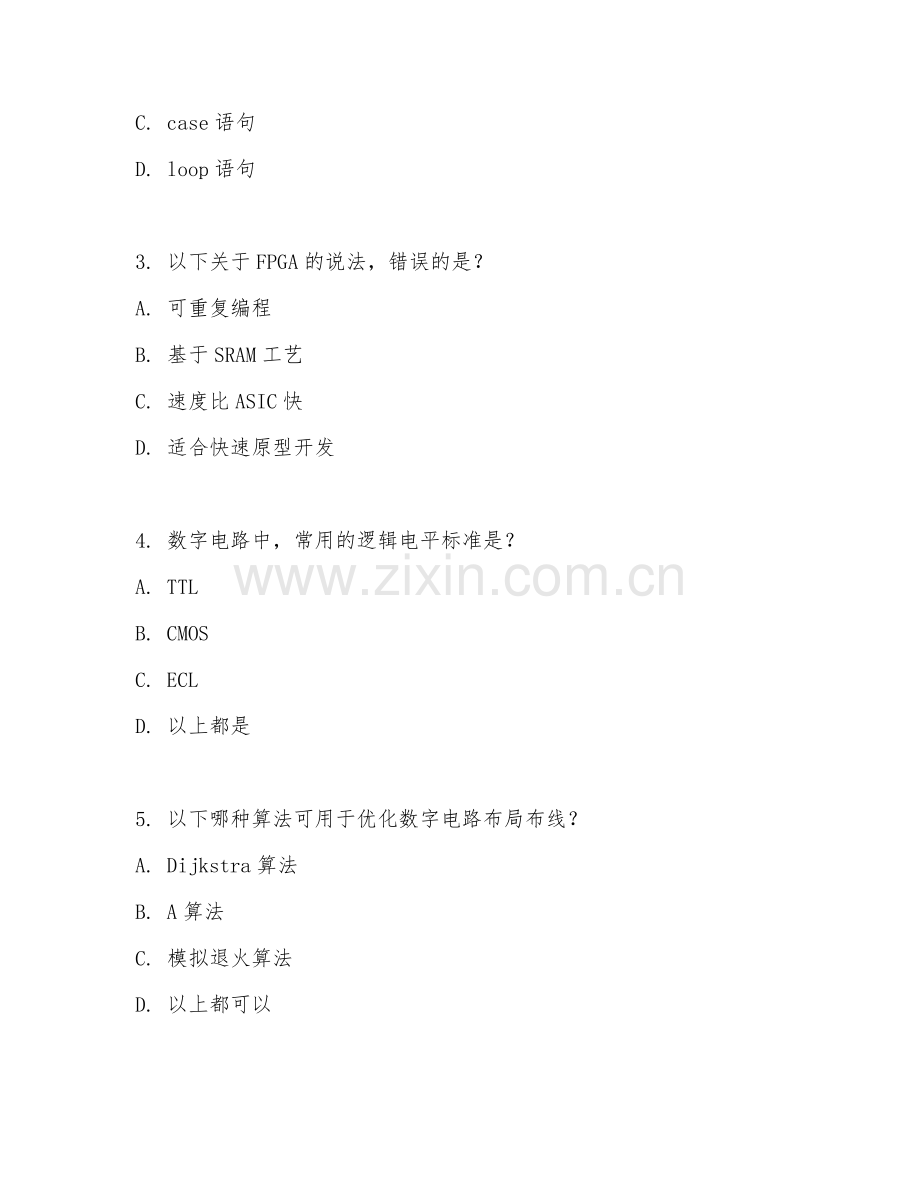

2. 在VHDL语言中，用于描述组合逻辑电路的语句是？
A. process语句
B. if语句
C. case语句
D. loop语句

3. 以下关于FPGA的说法，错误的是？
A. 可重复编程
B. 基于SRAM工艺
C. 速度比ASIC快
D. 适合快速原型开发

4. 数字电路中，常用的逻辑电平标准是？
A. TTL
B. CMOS
C. ECL
D. 以上都是

5. 以下哪种算法可用于优化数字电路布局布线？
A. Dijkstra算法
B. A算法
C. 模拟退火算法
D. 以上都可以

6. 当设计一个高速数字系统时，首先要考虑的因素是？
A. 功耗
B. 速度
C. 面积
D. 成本

第II卷（非选择题，共70分）

7. （10分）简述EDA技术的发展历程及主要阶段特点。

8. （15分）用VHDL语言描述一个4位二进制加法器。

9. （15分）在FPGA设计中，如何进行时序约束？说明主要的时序约束参数及作用。

材料：某电子设计项目要求设计一个数字频率计，能够测量0Hz到10MHz的信号频率，并通过数码管显示测量结果。

10. （20分）请设计该数字频率计的总体方案，包括主要模块及功能描述。

11. （20分）针对上述数字频率计，阐述如何进行硬件电路设计及软件编程实现。

答案：
1. A
2. A
3. C
4. D
5. D
6. B
7. EDA技术的发展历程经历了计算机辅助设计（CAD）、计算机辅助工程（CAE）和电子设计自动化（EDA）阶段。CAD阶段主要用于版图绘制等；CAE阶段增加了电路模拟等功能；EDA阶段集成了多种工具，可进行系统级设计等，具有设计效率高、可进行复杂系统设计等特点。
8. library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity adder4bit is
Port ( a : in STD_LOGIC_VECTOR (3 downto 0);
b : in STD_LOGIC_VECTOR (3 downto 0);
sum : out STD_LOGIC_VECTOR (3 downto 0);
cout : out STD_LOGIC);
end adder4bit;
architecture Behavioral of adder4bit is
begin
process(a,b)
variable temp : STD_LOGIC_VECTOR (4 downto 0);
begin
temp := ('0' & a) + ('0' & b);
sum <= temp(3 downto 0);
cout <= temp(4);
end process;
end Behavioral;
9. 进行时序约束时，需设置时钟周期、输入输出延迟等参数。时钟周期约束确定了系统的工作频率；输入延迟约束可调整输入信号相对于时钟沿的延迟；输出延迟约束规定了输出信号相对于时钟沿的延迟。通过合理设置这些参数，可确保电路在规定频率下稳定工作，满足时序要求。
10. 总体方案：包括信号输入模块，用于接收0Hz到10MHz的信号；计数模块，对输入信号的脉冲进行计数；频率计算模块，根据计数结果和时间计算频率；显示模块，通过数码管显示频率值。
11.硬件电路设计：采用FPGA芯片，设计输入接口电路、计数器电路、频率计算电路和数码管驱动电路等。软件编程实现：使用VHDL或Verilog语言编写各模块的程序，实现信号采集、计数、频率计算和显示功能。
