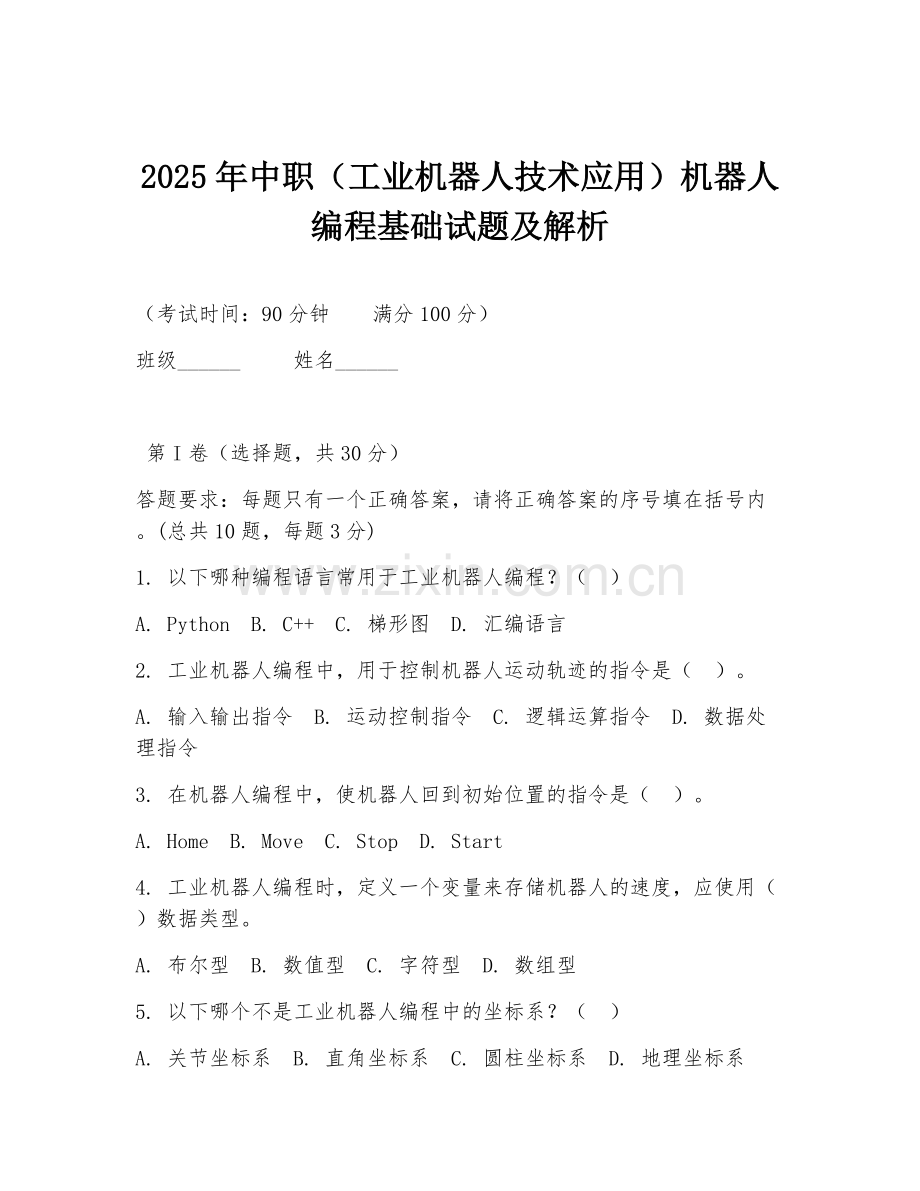

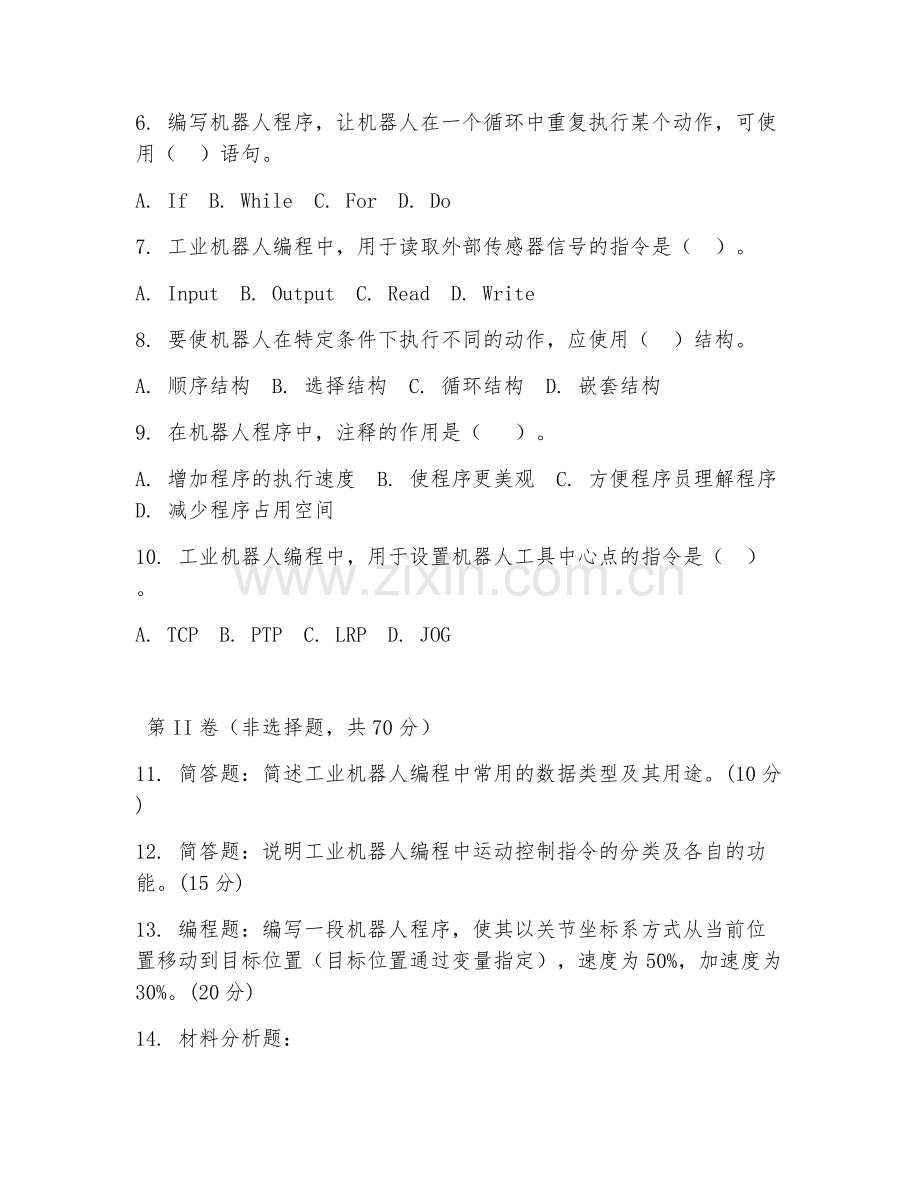

2025年中职（工业机器人技术应用）机器人编程基础试题及解析.doc

2025年中职（工业机器人技术应用）机器人编程基础试题及解析

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 以下哪种编程语言常用于工业机器人编程？（ ）
A. Python B. C++ C. 梯形图 D. 汇编语言
2. 工业机器人编程中，用于控制机器人运动轨迹的指令是（ ）。
A. 输入输出指令 B. 运动控制指令 C. 逻辑运算指令 D. 数据处理指令
3. 在机器人编程中，使机器人回到初始位置的指令是（ ）。
A. Home B. Move C. Stop D. Start
4. 工业机器人编程时，定义一个变量来存储机器人的速度，应使用（ ）数据类型。
A. 布尔型 B. 数值型 C. 字符型 D. 数组型
5. 以下哪个不是工业机器人编程中的坐标系？（ ）
A. 关节坐标系 B. 直角坐标系 C. 圆柱坐标系 D. 地理坐标系
6. 编写机器人程序，让机器人在一个循环中重复执行某个动作，可使用（ ）语句。
A. If B. While C. For D. Do
7. 工业机器人编程中，用于读取外部传感器信号的指令是（ ）。
A. Input B. Output C. Read D. Write
8. 要使机器人在特定条件下执行不同的动作，应使用（ ）结构。
A. 顺序结构 B. 选择结构 C. 循环结构 D. 嵌套结构
9. 在机器人程序中，注释的作用是（ ）。
A. 增加程序的执行速度 B. 使程序更美观 C. 方便程序员理解程序 D. 减少程序占用空间
10. 工业机器人编程中，用于设置机器人工具中心点的指令是（ ）。
A. TCP B. PTP C. LRP D. JOG

第II卷（非选择题，共70分）
11. 简答题：简述工业机器人编程中常用的数据类型及其用途。(10分)
12. 简答题：说明工业机器人编程中运动控制指令的分类及各自的功能。(15分)
13. 编程题：编写一段机器人程序，使其以关节坐标系方式从当前位置移动到目标位置（目标位置通过变量指定），速度为50%，加速度为30%。(20分)
14. 材料分析题：
材料：在工业生产线上，有一个机器人负责将零件从A点搬运到B点。最初，程序员编写的程序是让机器人直接从A点直线移动到B点。但在实际运行中，发现机器人在接近B点时速度过快，容易造成零件掉落。
问题：请分析可能的原因，并提出改进方案。(15分)
15. 综合应用题：
某工厂有一批产品需要进行装配，每个产品由多个零件组成。现使用工业机器人进行装配工作，要求机器人先从零件库抓取零件1，然后移动到装配位置安装零件1，接着抓取零件2并安装，最后将装配好的产品放置到指定位置。请编写一个完整的机器人程序来实现这个过程。(20分)

答案：1. C 2. B 3. A 4. B 5. D 6. B 7. A 8. B 9. C 10. A
11. 常用数据类型及用途：数值型用于存储数字，如机器人速度、位置坐标值等；布尔型用于表示真假，如判断传感器状态等；字符型用于存储文本信息，如错误提示信息等；数组型用于存储一组相同类型的数据，如多个目标位置坐标组成的数组。
12. 运动控制指令分类及功能：点位运动指令（PTP），使机器人从当前点快速移动到目标点，路径不一定是直线；连续轨迹运动指令（CP），让机器人沿着指定的路径以特定速度运动，常用于弧焊、喷漆等作业；关节运动指令（JOG），用于手动操作机器人各关节运动，便于调试和示教。
13. 示例程序：
```
VAR num target_pos;
target_pos := [100,200,300];//假设目标位置坐标
MoveJ target_pos,v50%,a30%;
```
14. 原因可能是在编程时没有合理设置机器人在接近目标点时的速度和加速度。改进方案：可以在程序中添加减速点，当机器人接近B点一定距离时，降低速度和加速度，确保平稳到达B点。例如，设置一个距离B点500mm的减速点，当机器人到达该点时，将速度降为20%，加速度降为10%。
```
VAR num approach_dist;
approach_dist := 500;
IF dist_to_target < approach_dist THEN
MoveL target_pos,v20%,a10%;
ELSE
MoveL target_pos,v50%,a30%;
ENDIF
```
15. 示例程序：
```
//抓取零件1
MoveJ part1_pos,v50%,a30%;
SetDO gripper,1;
WaitDO gripper,1;
MoveJ assembly_pos1,v50%,a30%;
SetDO gripper,0;
WaitDO gripper,0;
//抓取零件2
MoveJ part2_pos,v50%,a30%;
SetDO gripper,1;
WaitDO gripper,1;
MoveJ assembly_pos2,v50%,a30%;
SetDO gripper,0;
WaitDO gripper,0;
//放置产品
MoveJ product_pos,v50%,a30%;
```
