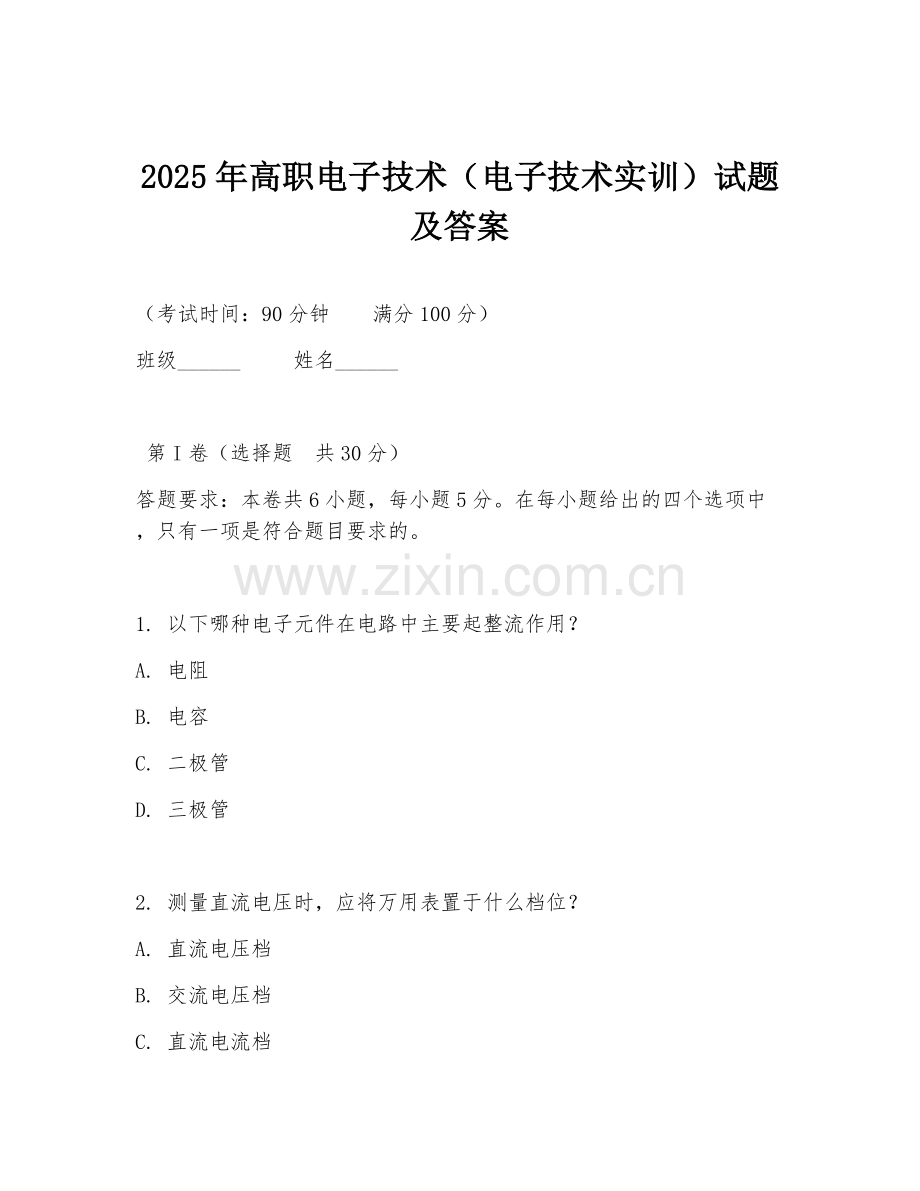

2025年高职电子技术（电子技术实训）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本卷共6小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电子元件在电路中主要起整流作用？
A. 电阻
B. 电容
C. 二极管
D. 三极管

2. 测量直流电压时，应将万用表置于什么档位？
A. 直流电压档
B. 交流电压档
C. 直流电流档
D. 电阻档

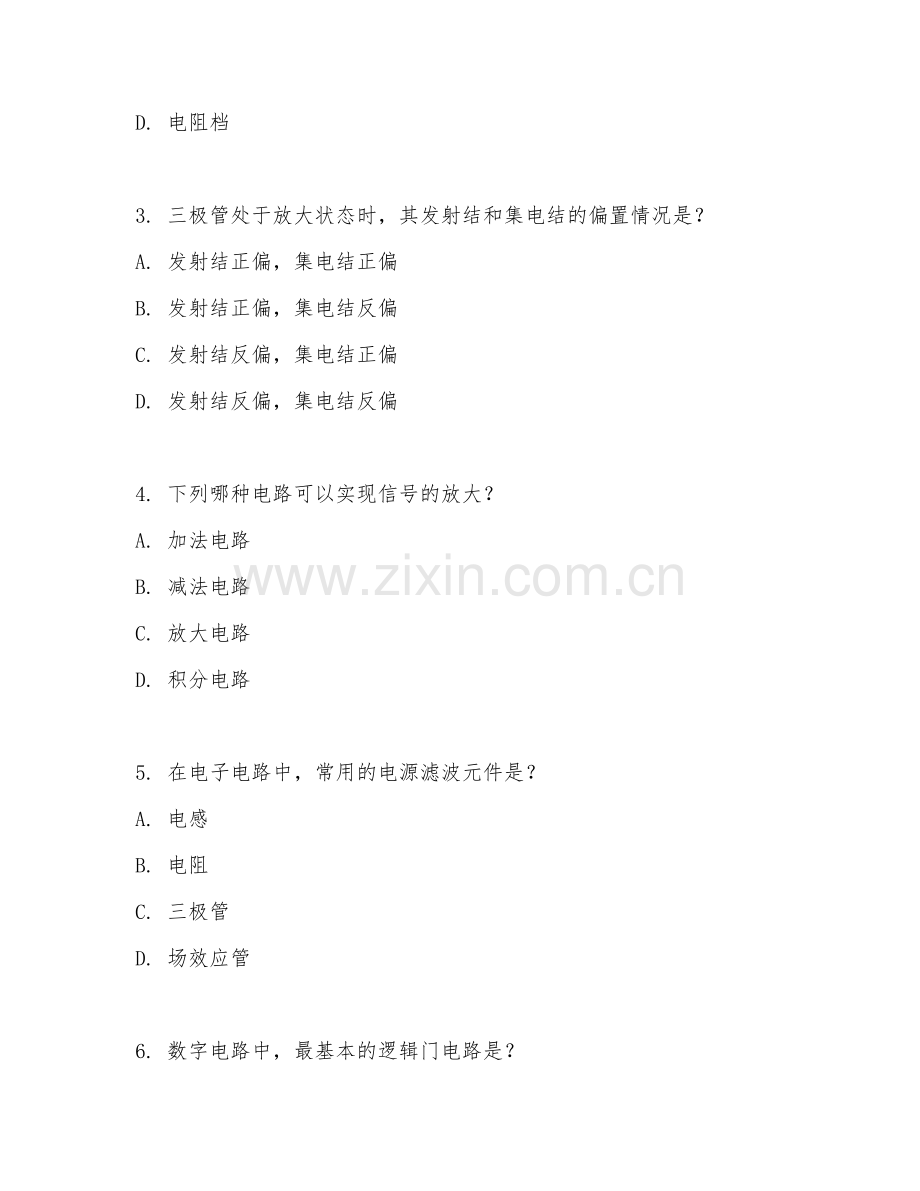

3. 三极管处于放大状态时，其发射结和集电结的偏置情况是？
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏

4. 下列哪种电路可以实现信号的放大？
A. 加法电路
B. 减法电路
C. 放大电路
D. 积分电路

5. 在电子电路中，常用的电源滤波元件是？
A. 电感
B. 电阻
C. 三极管
D. 场效应管

6. 数字电路中，最基本的逻辑门电路是？
A. 与门
B. 或门
C. 非门
D. 以上都是

第II卷（非选择题 共70分）

（共10分）
答题要求：请简要回答以下问题。

7. 简述电子技术实训的重要性。（5分）

8. 说明在电子电路焊接中，如何避免虚焊现象。（5分）

（共15分）
答题要求：请根据题目要求进行分析和解答。

9. 分析一个简单的串联电路中，电阻值变化对电流的影响。（8分）

10. 画出一个共发射极放大电路的原理图，并标注出主要元件。（7分）

（共25分）
答题材料：有一个电子电路，包含电源、电阻、电容和三极管等元件，出现了输出信号异常的情况。
答题要求：请根据给定材料，回答以下问题。

11. 分析可能导致输出信号异常的原因有哪些？（10分）

12. 如何通过测量相关元件参数来判断故障所在？（15分）

（共20分）
答题材料：设计一个基于555定时器的简易定时电路，要求定时时间为1分钟。
答题要求：请根据上述材料，回答以下问题。

13. 画出该定时电路的原理图，并说明各元件的作用。（10分）

14. 计算该定时电路中相关电阻和电容的取值。（10分）

答案：1. C 2. A 3. B 4. C 5. A 6. D 7. 电子技术实训能让学生将理论知识应用于实践，提高动手能力，熟悉电子元件和仪器使用，培养解决实际问题的能力，为今后从事相关工作打下坚实基础。 8. 焊接前清理元件引脚和电路板焊接部位；控制焊接温度和时间；焊接时确保引脚与焊点充分接触；焊接后检查焊点质量，可轻轻拉动元件引脚看是否牢固。 9. 根据欧姆定律I=U/R，串联电路中电压不变，电阻增大时电流减小，电阻减小时电流增大。 10. 原理图：电源正极经电阻Rb接三极管基极，基极经电容Cb接地，发射极直接接地，集电极经电阻Rc接电源负极，集电极输出信号。主要元件作用：Rb为基极偏置电阻，Cb为耦合电容，Rc为集电极负载电阻，三极管起放大作用。 11. 可能原因有：元件损坏，如电阻变质、电容漏电、三极管性能不良；电路连接错误，如引脚接反、短路；电源电压异常；信号输入问题等。 12. 测量电阻阻值看是否符合标称值；测量电容容值和漏电情况；测量三极管各极间电阻判断是否正常；检查电路连接是否正确，可对照原理图逐一排查。 13. 原理图：555定时器的8脚接电源Vcc，1脚接地，2脚和⑥脚连接后经电容C接地，3脚为输出端，4脚接低电平，5脚经电容C1接地，7脚经电阻R1接电源Vcc，7脚再经电容C2接地。作用：5脚稳定电压；2脚和⑥脚检测电容电压判断定时状态；3脚输出定时信号；7脚放电；4脚控制清零。 14. 定时时间T=1.
