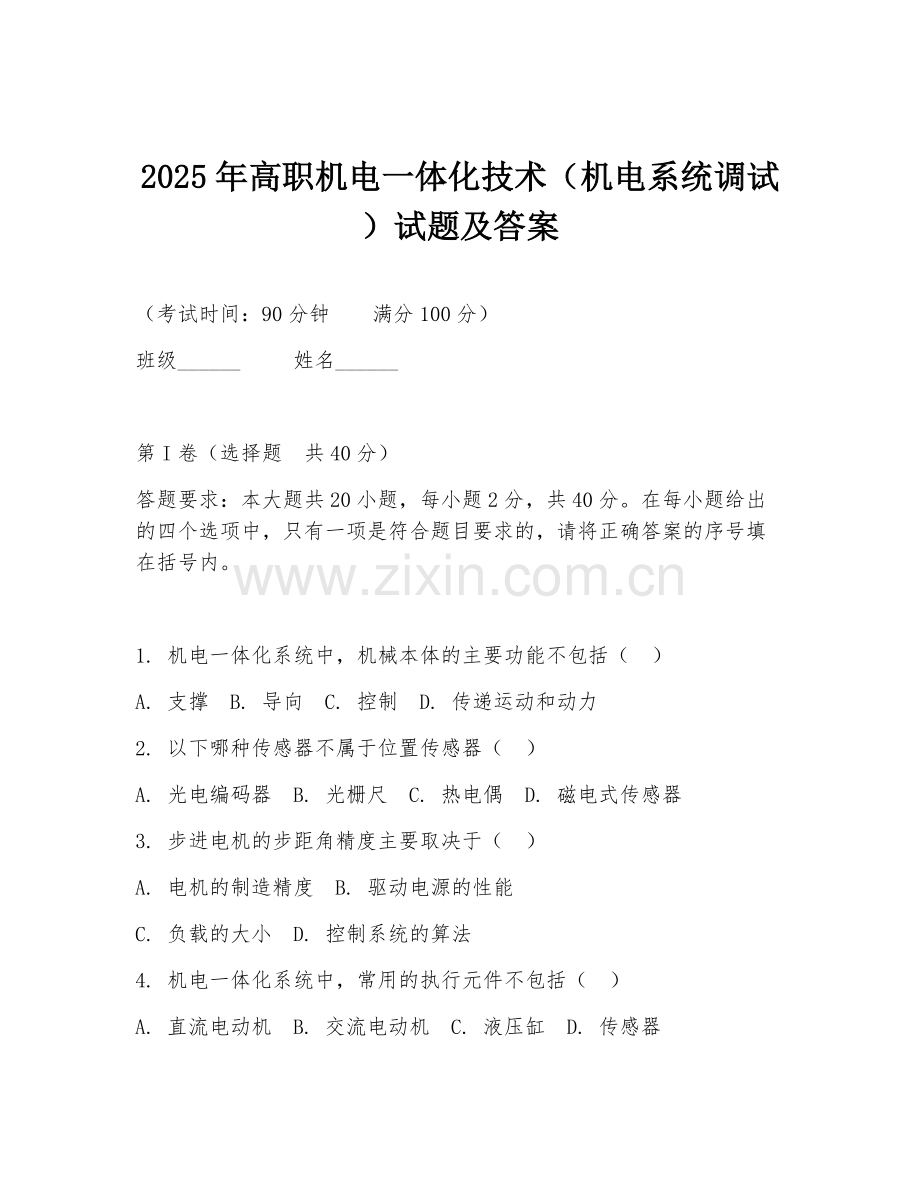

2025年高职机电一体化技术（机电系统调试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 机电一体化系统中，机械本体的主要功能不包括（ ）
A. 支撑 B. 导向 C. 控制 D. 传递运动和动力
2. 以下哪种传感器不属于位置传感器（ ）
A. 光电编码器 B. 光栅尺 C. 热电偶 D. 磁电式传感器
3. 步进电机的步距角精度主要取决于（ ）
A. 电机的制造精度 B. 驱动电源的性能
C. 负载的大小 D. 控制系统的算法
4. 机电一体化系统中，常用的执行元件不包括（ ）
A. 直流电动机 B. 交流电动机 C. 液压缸 D. 传感器
5. 下列关于PLC编程语言的说法，正确的是（ ）
A. 梯形图是最基本、最常用的编程语言
B. 指令表编程比梯形图更直观
C. 功能块图只能用于简单控制系统
D. 顺序功能图不能实现复杂的控制逻辑
6. 机电一体化系统设计的基本原则不包括（ ）
A. 机电互补原则 B. 功能优化原则
C. 自动化原则 D. 效益最大原则
7. 闭环控制系统与开环控制系统相比，主要优点是（ ）
A. 结构简单 B. 成本低 C. 精度高 D. 响应速度快
8. 以下哪种控制算法不属于PID控制算法的改进形式（ ）
A. 模糊PID控制 B. 自适应PID控制
C. 比例控制 D. 智能PID控制
9. 机电一体化系统中，信号调理电路的作用不包括（ ）
A. 放大 B. 滤波 C. 整形 D. 存储
10. 工业机器人的主要技术参数不包括（ ）
A. 自由度 B. 重复定位精度 C.. 负载能力 D. 运动速度
11. 机电一体化系统中，常用的通信接口不包括（ ）
A. RS232 B. USB C. 以太网 D. 光纤
12. 以下哪种传感器可用于检测物体的颜色（ ）
A. 颜色传感器 B. 压力传感器 C. 温度传感器 D. 流量传感器
13. 步进电机的转速主要取决于（ ）
A. 脉冲频率 B. 步距角 C. 负载大小 D. 电机型号
14. 机电一体化系统中，机械传动部件的作用不包括（ ）
A. 传递动力 B. 改变运动形式 C. 提高精度 D. 存储能量
15. 下列关于传感器的说法，错误的是（ ）
A. 传感器是机电一体化系统的关键部件之一
B. 传感器能将非电量转换为电量
C. 传感器的精度越高越好
D. 传感器的响应特性会影响系统的性能
16. 机电一体化系统设计中，硬件电路设计的主要内容不包括（ ）
A. 传感器接口电路设计 B. 执行元件驱动电路设计
C. 控制算法设计 D. 电源电路设计
17. 工业自动化生产线中，常用的输送设备不包括（ ）
A. 皮带输送机 B. 链式输送机 C. 机器人 D. 辊道输送机
18. 以下哪种控制方式不属于智能控制方式（ ）
A. 模糊控制 B. 神经网络控制 C. 传统PID控制 D. 专家控制
19. 机电一体化系统中，软件设计的主要任务不包括（ ）
A. 控制算法实现 B. 人机界面设计 C. 硬件电路设计 D. 通信协议实现
20. 下列关于机电一体化系统调试的说法，正确的是（ ）
A. 调试前不需要进行系统检查
B. 调试过程中不需要记录数据
C. 调试的目的是使系统达到设计要求
D. 调试只针对硬件部分进行

第II卷（非选择题 共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分，共10分。请在横线上填写正确答案。

1. 机电一体化系统是机械技术、______、______、计算机技术、自动控制技术和______等多学科技术相互融合的产物。
2. 传感器的静态特性指标主要有______、______、______、重复性和______等。
3. 步进电机的驱动方式主要有______驱动方式和______驱动方式。
4. 机电一体化系统设计的流程一般包括______、______、______、详细设计和______等阶段。
5. 工业机器人的编程方式主要有______编程、______编程和______编程等。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分，共20分。请简要回答问题。

1. 简述机电一体化系统中机械本体的作用。
2. 简述传感器在机电一体化系统中的作用。
3. 简述PLC控制系统的组成及工作原理。
4. 简述机电一体化系统调试的基本步骤。

（三）分析题（共15分）
答题要求：本大题共1小题，15分。请分析以下问题。
某机电一体化系统采用直流电动机作为执行元件，采用PID控制算法对电机转速进行控制。当系统运行时，发现电机转速波动较大，试分析可能的原因及解决方法。

（四）设计题（共15分）
答题要求：本大题共1小题，15分。请根据以下要求进行设计。
设计一个简单的机电一体化系统，用于控制一个水箱的水位。要求：采用液位传感器检测水位，当水位低于下限值时，水泵自动启动，当水位高于上限值时，水泵自动停止。请画出系统的原理框图，并说明各部分的作用及工作过程。

（五）综合题（共20分）
答题要求：本大题共1小题，20分。请根据以下材料进行综合分析。
材料：某机电一体化设备在运行过程中出现故障，故障现象为设备运行时发出异常噪声，且部分动作不准确。经过检查，发现电机电流过大，机械传动部件有磨损，传感器信号不稳定。请分析故障产生的可能原因，并提出相应的解决措施。

答案：
1. C
2. C
3. A
4. D
5. A
6. C
7. C
8. C
9. D
10. D
11. D
12. A
13. A
14. D
15. C
16. C
17. C
18. C
19. C
20. C

填空题答案：
1. 电子技术、信息技术、接口技术
2. 精度、灵敏度、线性度、迟滞
3. 单电压、高低压
4. 需求分析、总体设计、方案评审、调试优化
5. 示教、离线、编程

简答题答案：
1. 支撑系统各部件，传递运动和动力，保证系统的稳定性和可靠性。
2. 检测各种物理量，将其转换为电信号，为控制系统提供输入信息。
3. 组成：CPU、存储器、输入输出接口等。工作原理：通过扫描用户程序，执行相应的控制逻辑。
4. 检查系统硬件连接，进行软件调试，测试系统性能，排除故障。

分析题答案：
原因：PID参数设置不合理，传感器故障，电机负载变化等。解决方法：调整PID参数，检查传感器，优化电机负载。

设计题答案：略

综合题答案：
原因：电机故障，机械部件磨损，传感器故障等。解决措施：维修电机，更换磨损部件，检查传感器。
