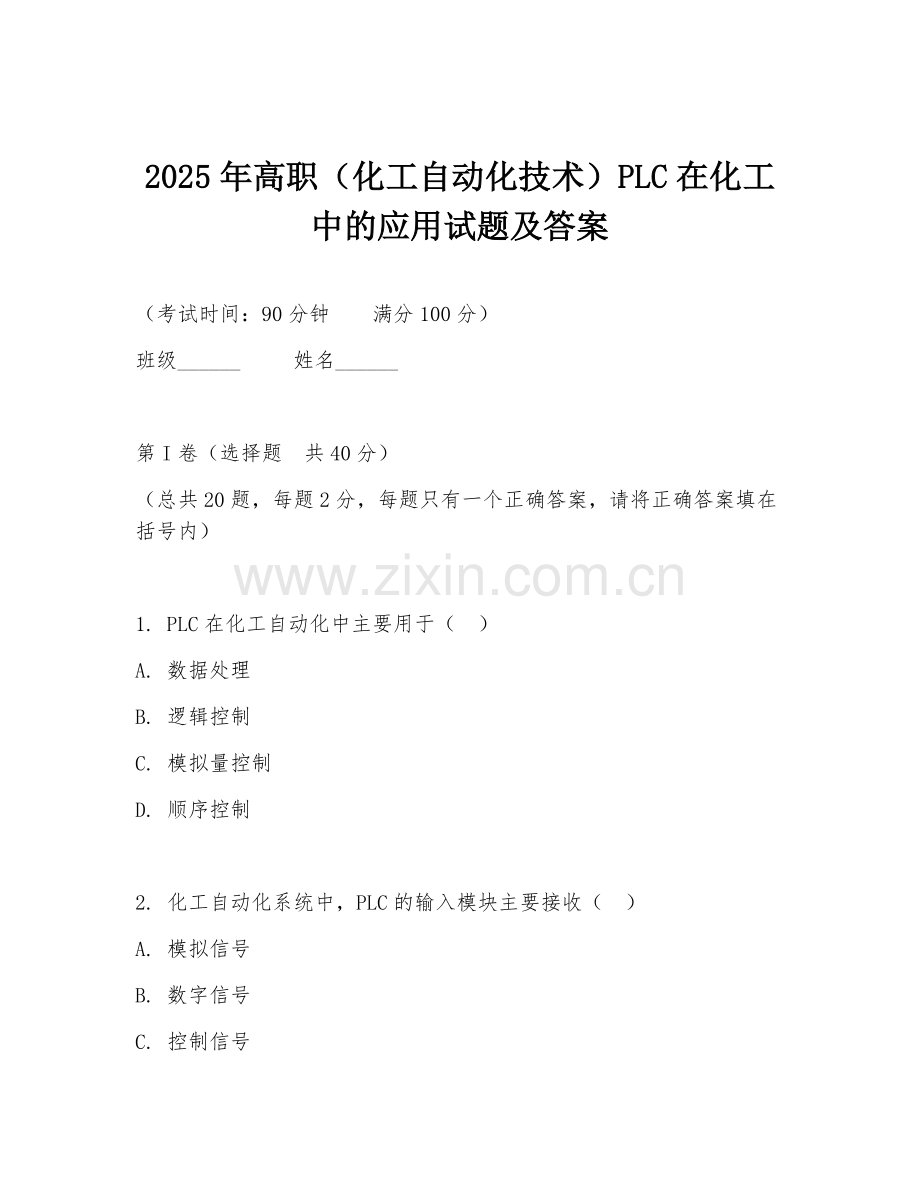

2025年高职（化工自动化技术）PLC在化工中的应用试题及答案.doc

2025年高职（化工自动化技术）PLC在化工中的应用试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共20题，每题2分，每题只有一个正确答案，请将正确答案填在括号内）

1. PLC在化工自动化中主要用于（ ）
A. 数据处理
B. 逻辑控制
C. 模拟量控制
D. 顺序控制

2. 化工自动化系统中，PLC的输入模块主要接收（ ）
A. 模拟信号
B. 数字信号
C. 控制信号
D. 反馈信号

3. 以下哪种编程语言是PLC常用的编程语言（ ）
A. C语言
B. BASIC语言
C. 梯形图
D. Java语言

4. 在化工生产中，PLC可以实现对（ ）的精确控制。
A. 温度
B. 颜色
C. 气味
D. 形状

5. PLC的扫描周期主要取决于（ ）
A. 程序长度
B. 输入信号数量
C. 输出信号数量
D. 以上都是

6. 化工自动化中，PLC的输出模块通常驱动（ ）
A. 传感器
B. 执行器
C. 控制器
D. 显示器

7. 当PLC的电源掉电时，其内部数据（ ）
A. 全部丢失
B. 部分丢失
C. 不会丢失
D. 不确定

8. 以下不属于PLC硬件组成部分的是（ ）
A. CPU
B. 存储器
C. 编程语言
D. 输入输出接口

9. 在化工自动化系统中，PLC与上位机之间通常通过（ ）进行通信。
A. 串口
B. 并口
C. 网络接口
D. 以上都可以

10. PLC可以通过（ ）实现远程监控和控制。
A. 无线通信
B. 蓝牙
C. 红外线
D. 以上都不行

11. 化工生产中，PLC用于控制搅拌器时，主要控制其（ ）
A. 转速
B. 颜色
C. 材质
D. 重量

12. 对于PLC的程序，以下说法正确的是（ ）
A. 只能用梯形图编写
B. 只能用语句表编写
C. 可以用多种编程语言编写
D. 不能修改

13. PLC在化工自动化中的应用可以提高生产的（ ）
A. 效率
B. 成本
C. 危险性
D. 复杂性

答案：1. B 2. B 3. C 4. A 5. D 6. B 7. A 8. C 9. D 10. A 11. A 12. C 13. A

第II卷（非选择题 共60分）

（总共4题，每题15分，答题要求：根据题目要求，详细回答问题）

1. 简述PLC在化工自动化中的作用。

2. 说明PLC的编程语言有哪些，并举例说明其特点。

3. 阐述PLC在化工生产中实现温度控制的工作原理。

4. 材料：在某化工生产线上，需要对反应釜的压力进行精确控制。现有一台PLC，以及压力传感器和调节阀等设备。请设计一个基于PLC的压力控制系统，说明系统的组成部分及工作过程。

答案：
1. PLC在化工自动化中具有至关重要的作用。它可以实现对化工生产过程中各种设备的逻辑控制，确保生产流程按预定顺序准确运行。能对温度、压力、流量等模拟量进行精确控制，保证生产工艺参数的稳定。还可通过与其他设备和系统的通信，实现远程监控和管理，提高生产效率，降低人力成本，增强生产的安全性和可靠性。
2. PLC的编程语言主要有梯形图、语句表、功能块图等。梯形图形象直观，类似电气控制原理图，易于理解和编程，适合初学者。语句表用指令助记符来编程，对于熟悉汇编语言的人较容易掌握，能实现较为复杂的逻辑控制。功能块图以功能块为单位来表示程序逻辑，适合描述复杂的控制算法和系统。
3. PLC通过压力传感器实时采集反应釜内的压力信号，并将其转换为数字信号传送给PLC。PLC根据预设的压力值与采集到的实际压力值进行比较，计算出偏差。然后根据控制算法，如PID控制算法，输出控制信号给调节阀，调节阀根据信号调节开度，从而改变反应釜内的压力，使其稳定在预设值。
4. 系统组成部分包括PLC、压力传感器、调节阀。工作过程：压力传感器实时监测反应釜压力并将信号传至PLC，PLC将实际压力与设定值比较，若有偏差，按PID算法计算输出控制信号给调节阀，调节阀调整开度改变压力，使反应釜压力稳定在设定值，实现精确压力控制。
