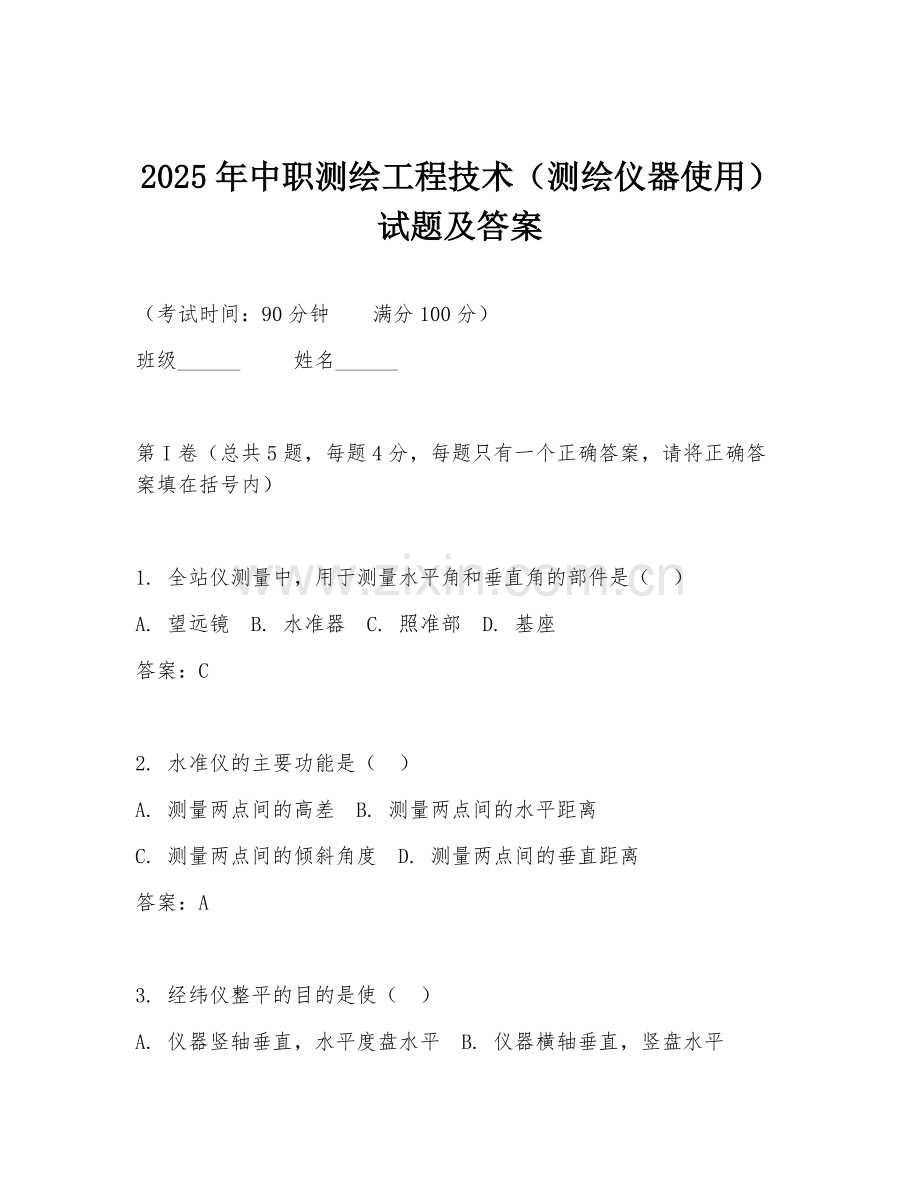

2025年中职测绘工程技术（测绘仪器使用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共5题，每题4分，每题只有一个正确答案，请将正确答案填在括号内）

1. 全站仪测量中，用于测量水平角和垂直角的部件是（ ）
A. 望远镜 B. 水准器 C. 照准部 D. 基座
答案：C

2. 水准仪的主要功能是（ ）
A. 测量两点间的高差 B. 测量两点间的水平距离
C. 测量两点间的倾斜角度 D. 测量两点间的垂直距离
答案：A

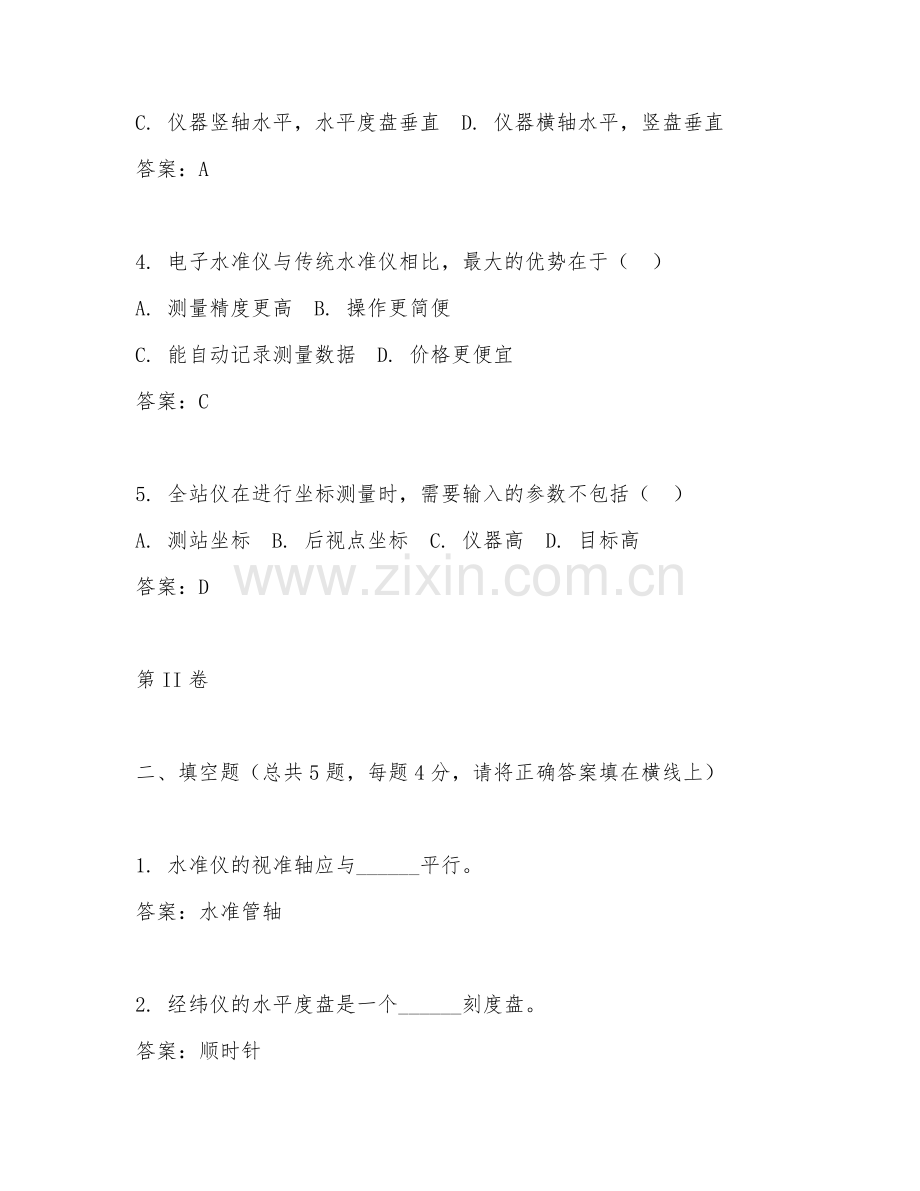

3. 经纬仪整平的目的是使（ ）
A. 仪器竖轴垂直，水平度盘水平 B. 仪器横轴垂直，竖盘水平
C. 仪器竖轴水平，水平度盘垂直 D. 仪器横轴水平，竖盘垂直
答案：A

4. 电子水准仪与传统水准仪相比，最大的优势在于（ ）
A. 测量精度更高 B. 操作更简便
C. 能自动记录测量数据 D. 价格更便宜
答案：C

5. 全站仪在进行坐标测量时，需要输入的参数不包括（ ）
A. 测站坐标 B. 后视点坐标 C. 仪器高 D. 目标高
答案：D

第II卷

二、填空题（总共5题，每题4分，请将正确答案填在横线上）

1. 水准仪的视准轴应与______平行。
答案：水准管轴

2. 经纬仪的水平度盘是一个______刻度盘。
答案：顺时针

3. 全站仪的测距原理主要有______和______两种。
答案：光电测距原理、微波测距原理

4. 电子水准仪读数时，仪器会自动进行______处理。
答案：数据

5. 测绘仪器使用前，需要进行______和______。
答案：检验、校正

三、简答题（总共2题，每题10分）

1. 简述全站仪的基本操作步骤。
答案：全站仪基本操作步骤如下：首先进行仪器安置，包括对中、整平。然后进行参数设置，如测站坐标、后视点坐标等。接着瞄准目标，测量水平角、垂直角和距离。最后进行数据处理和存储，可通过仪器自带软件或传输到电脑进行进一步分析。

2. 如何正确使用水准仪进行高差测量？
答案：使用水准仪进行高差测量，先安置水准仪于两点之间，粗略整平仪器。通过目镜瞄准后视水准尺，读取后视读数。再瞄准前视水准尺，读取前视读数。最后用后视读数减去前视读数，即可得到两点间的高差。测量过程中要注意仪器的稳定性和读数的准确性，确保测量精度。

四、材料分析题（总共2题，每题15分）

材料：某测绘小组在进行地形测量时，使用全站仪对一个区域进行测量。在测量过程中，发现全站仪测量的角度数据与已知控制点的角度数据存在较大偏差。

1. 请分析可能导致角度测量偏差的原因有哪些？
答案：角度测量偏差可能原因有：仪器未严格整平，导致竖轴不垂直；照准部水准管气泡未居中；目标照准不准确，如棱镜中心与目标中心不重合；仪器本身存在误差，如度盘偏心差、视准轴误差等；外界环境影响，如风力、震动等。

2. 针对这些可能的原因，应采取哪些措施来解决角度测量偏差问题？
答案：解决措施如下：重新严格整平仪器，确保竖轴垂直；仔细检查照准部水准管气泡是否居中；精确照准目标，确保棱镜中心与目标中心重合；对仪器进行检验校正，消除仪器本身误差；选择稳定环境测量，避免风力、震动等影响，必要时可采取防风措施或等待外界条件稳定后再测量。

五、综合应用题（总共1题，每题20分）

材料：某工程需要测量一段道路的长度和高差。已知起点A坐标（1000,1000），终点B坐标（1500,1200）。现有全站仪一台，水准仪一台。

1. 请设计一个测量方案，利用全站仪和水准仪测量该道路的长度和高差。
答案：测量方案如下：先使用全站仪在A点设站，输入A点坐标，后视已知控制点定向。然后依次测量道路沿线各点的坐标，通过坐标计算得出道路长度。对于高差测量，用水准仪在道路起点A和终点B附近分别设置水准点，后视A点水准尺读数，前视B点水准尺读数，计算出高差。在测量过程中，要严格按照仪器操作规范进行，确保测量精度。

2. 假设测量过程中全站仪测量的距离数据为502.345m，水准仪测量的高差为20.12m，请计算该道路的实际长度和高差，并分析测量结果的精度情况。
答案：根据坐标计算道路长度为：$\sqrt{(1500 - 1000)^2+(1200 - 1000)^2}=\sqrt{250000 + 40000}=\sqrt{290000}\approx538.52m$。全站仪测量距离为502.345m，与计算值有偏差，可能是测量误差或计算过程中的近似处理导致。水准仪测量高差为20.12m，在测量精度范围内。测量结果的精度受多种因素影响，如仪器精度、测量方法、外界环境等。此次测量中，全站仪测量距离偏差较大，可能需要进一步检查测量过程和仪器是否存在问题，以提高测量精度。
