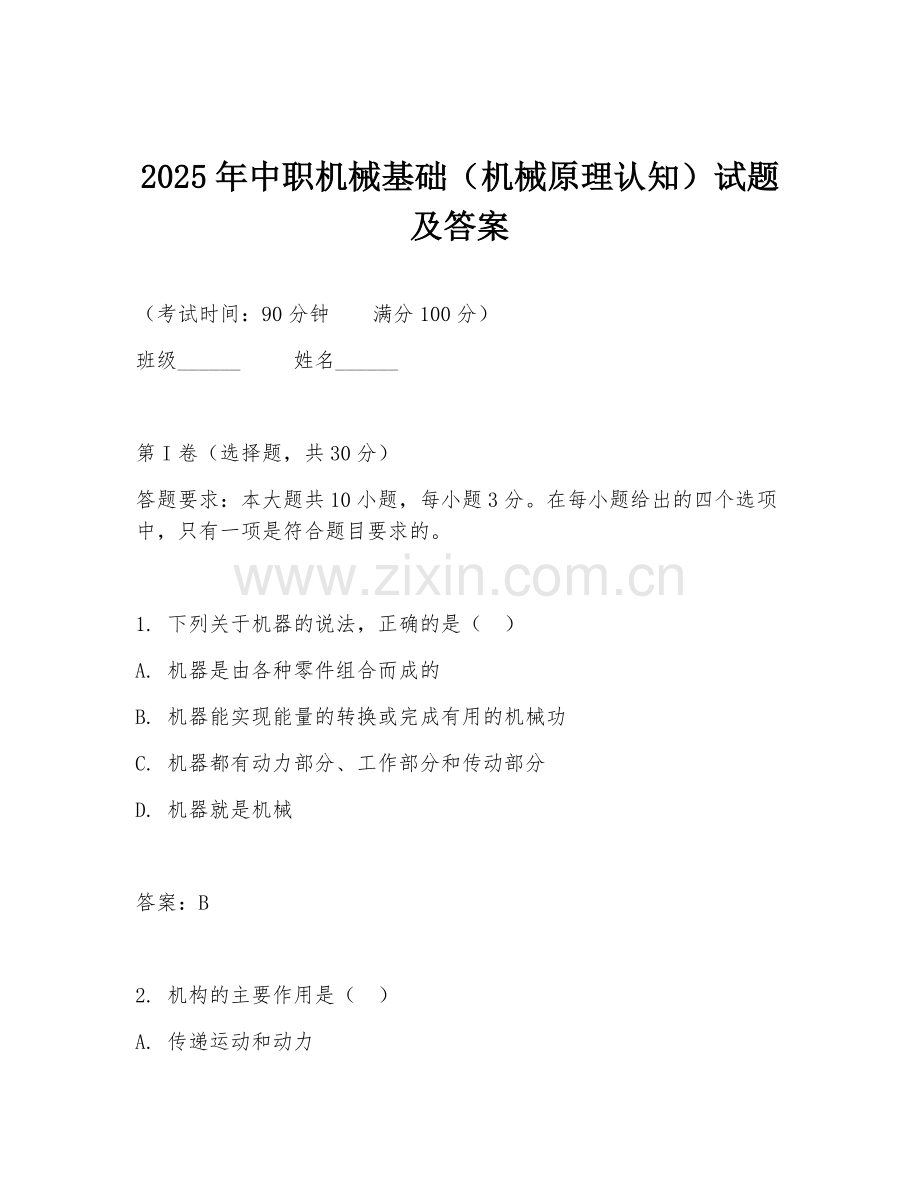

2025年中职机械基础（机械原理认知）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 下列关于机器的说法，正确的是（ ）
A. 机器是由各种零件组合而成的
B. 机器能实现能量的转换或完成有用的机械功
C. 机器都有动力部分、工作部分和传动部分
D. 机器就是机械

答案：B

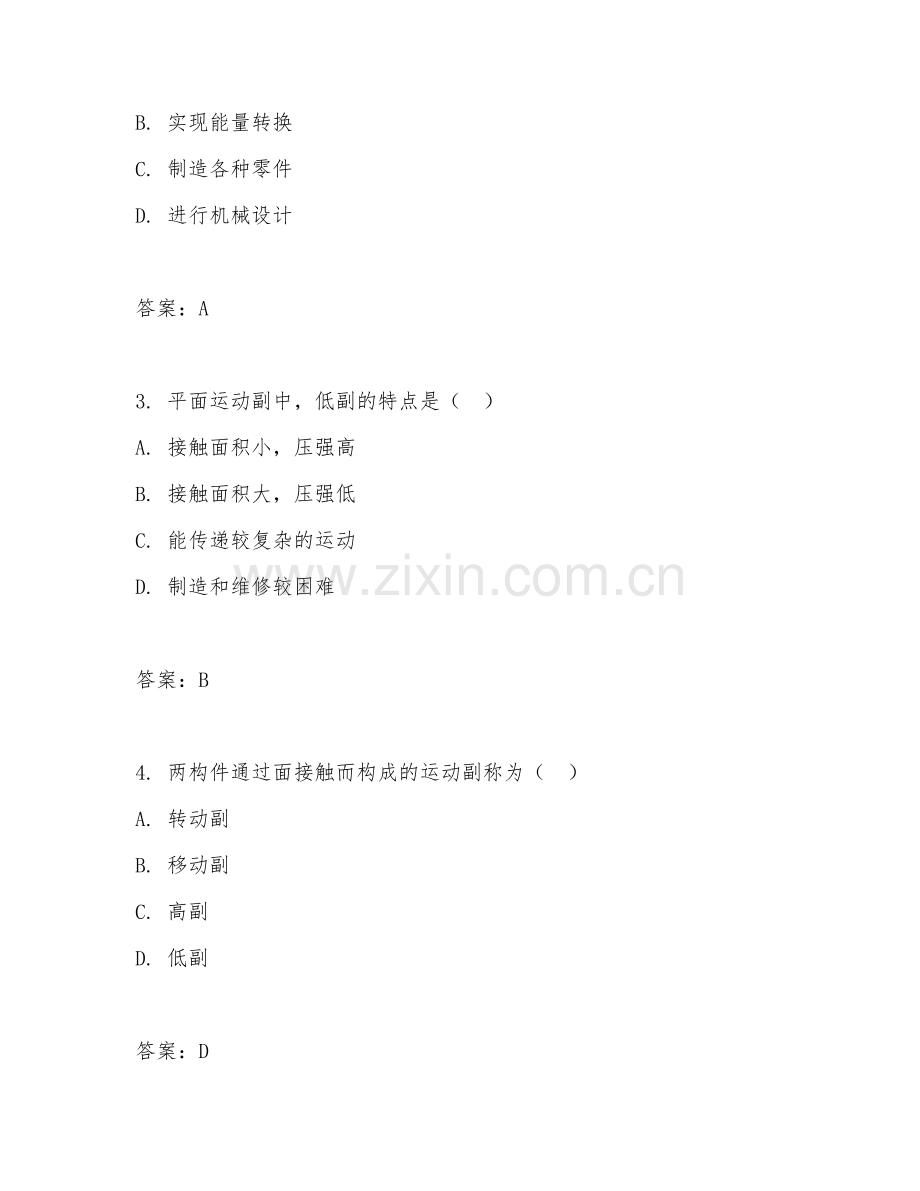

2. 机构的主要作用是（ ）
A. 传递运动和动力
B. 实现能量转换
C. 制造各种零件
D. 进行机械设计

答案：A

3. 平面运动副中，低副的特点是（ ）
A. 接触面积小，压强高
B. 接触面积大，压强低
C. 能传递较复杂的运动
D. 制造和维修较困难

答案：B

4. 两构件通过面接触而构成的运动副称为（ ）
A. 转动副
B. 移动副
C. 高副
D. 低副

答案：D

5. 下列属于平面连杆机构的是（ ）
A. 曲柄摇杆机构
B. 齿轮机构
C. 凸轮机构
D. 螺旋机构

答案：A

6. 在曲柄摇杆机构中，当摇杆为主动件时，（ ）存在死点位置。
A. 曲柄摇杆机构
B. 双曲柄机构
C. 双摇杆机构
D.. 以上都不对

答案：A

7. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当取最短杆为机架时，得到的是（ ）
A. 曲柄摇杆机构
B. 双曲柄机构
C. 双摇杆机构
D. 不确定

答案：B

8. 凸轮机构中，凸轮通常做（ ）
A. 等速转动
B. 等速移动
C. 变速转动
D. 变速移动

答案：A

9. 齿轮传动的主要优点是（ ）
A. 传动效率高
B. 能实现无级变速
C. 传动比不准确
D. 结构紧凑

答案：A

10. 一对渐开线标准直齿圆柱齿轮正确啮合的条件是（ ）
A. 模数相等
B. 压力角相等
C. 模数和压力角分别相等
D. 齿数相等

答案：C

第II卷（非选择题，共70分）

二、填空题（每题3分，共15分）
1. 机械是______和______的总称。
答案：机器、机构

2. 运动副可分为______和______。
答案：低副、高副

3. 平面连杆机构中，不与机架直接相连的构件称为______。
答案：连杆

4. 凸轮机构主要由______、______和______三个基本构件组成。
答案：凸轮、从动件、机架

5. 齿轮传动的失效形式主要有______、______、______、______等。
答案：轮齿折断、齿面磨损、齿面点蚀、齿面胶合

三、判断题（每题2分，共10分）
1. 机器能实现能量的转换，而机构不能。（ ）
答案：×
2. 高副比低副的承载能力大。（ ）
答案：×
3. 在曲柄摇杆机构中，曲柄一定是最短杆。（ ）
答案：×
4. 凸轮机构中，凸轮的轮廓曲线决定了从动件的运动规律。（ ）
答案：√
5. 标准齿轮的分度圆上齿厚等于齿槽宽。（ ）
答案：√

四、简答题（每题10分，共30分）
1. 简述机器与机构的区别与联系。
答：区别：机器能实现能量转换或完成有用的机械功，而机构主要是传递运动和动力。联系：机器是由机构组合而成的，机构是机器的重要组成部分。

2. 简述平面连杆机构的特点。
答：平面连杆机构的特点有：采用低副，面接触，承载能力大，耐磨损；能实现多种运动形式的转换；结构简单，易于制造；但设计复杂，不易精确实现复杂运动规律。

3. 简述齿轮传动的特点。
答：齿轮传动的特点有：传动效率高；传动比准确、稳定；工作可靠，寿命长；适用的载荷和速度范围广；可实现平行轴、任意角相交轴和任意角交错轴之间的传动；但制造和安装精度要求高，成本较高，不适宜远距离传动。

五、分析题（共15分）
材料：在某机械装置中，有一个曲柄摇杆机构，已知曲柄长度为100mm，摇杆长度为150mm，连杆长度为200mm，机架长度为120mm。
问题：1. 判断该机构是否存在曲柄？如果存在，哪个构件是曲柄？
2. 当曲柄为主动件时，该机构的工作过程是怎样的？

答：1. 因为最短杆与最长杆长度之和100+200 = 300mm，小于其余两杆长度之和150+120 = 270mm，且取最短杆曲柄为机架，所以存在曲柄，曲柄长度为100mm的构件是曲柄。
2. 当曲柄为主动件时，曲柄做等速转动，通过连杆带动摇杆做往复摆动。曲柄顺时针转动时，摇杆从左极限位置向右摆动；曲柄继续转动，摇杆从右极限位置向左摆动，从而实现机构的工作循环。
