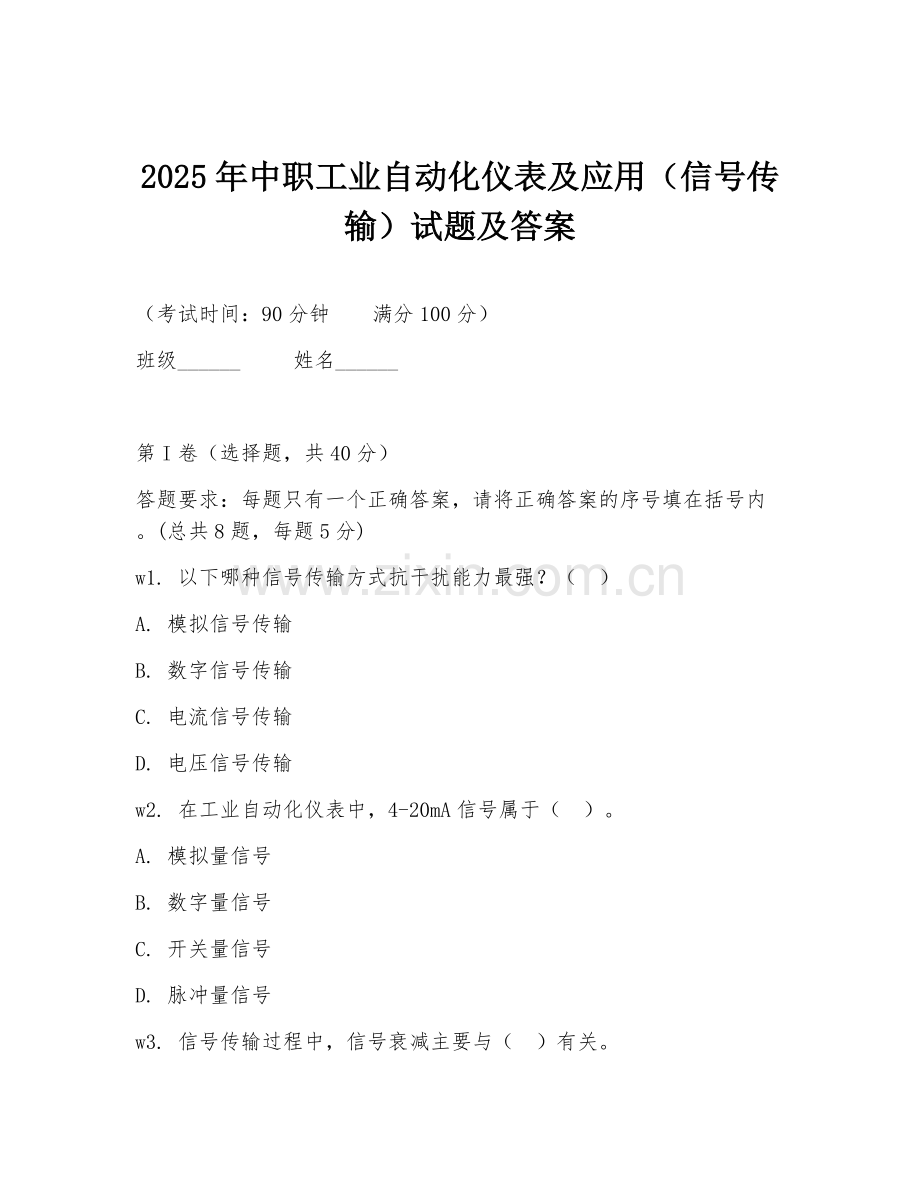

2025年中职工业自动化仪表及应用（信号传输）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共8题，每题5分)
w1. 以下哪种信号传输方式抗干扰能力最强？（ ）
A. 模拟信号传输
B. 数字信号传输
C. 电流信号传输
D. 电压信号传输
w2. 在工业自动化仪表中，4-20mA信号属于（ ）。
A. 模拟量信号
B. 数字量信号
C. 开关量信号
D. 脉冲量信号
w3. 信号传输过程中，信号衰减主要与（ ）有关。

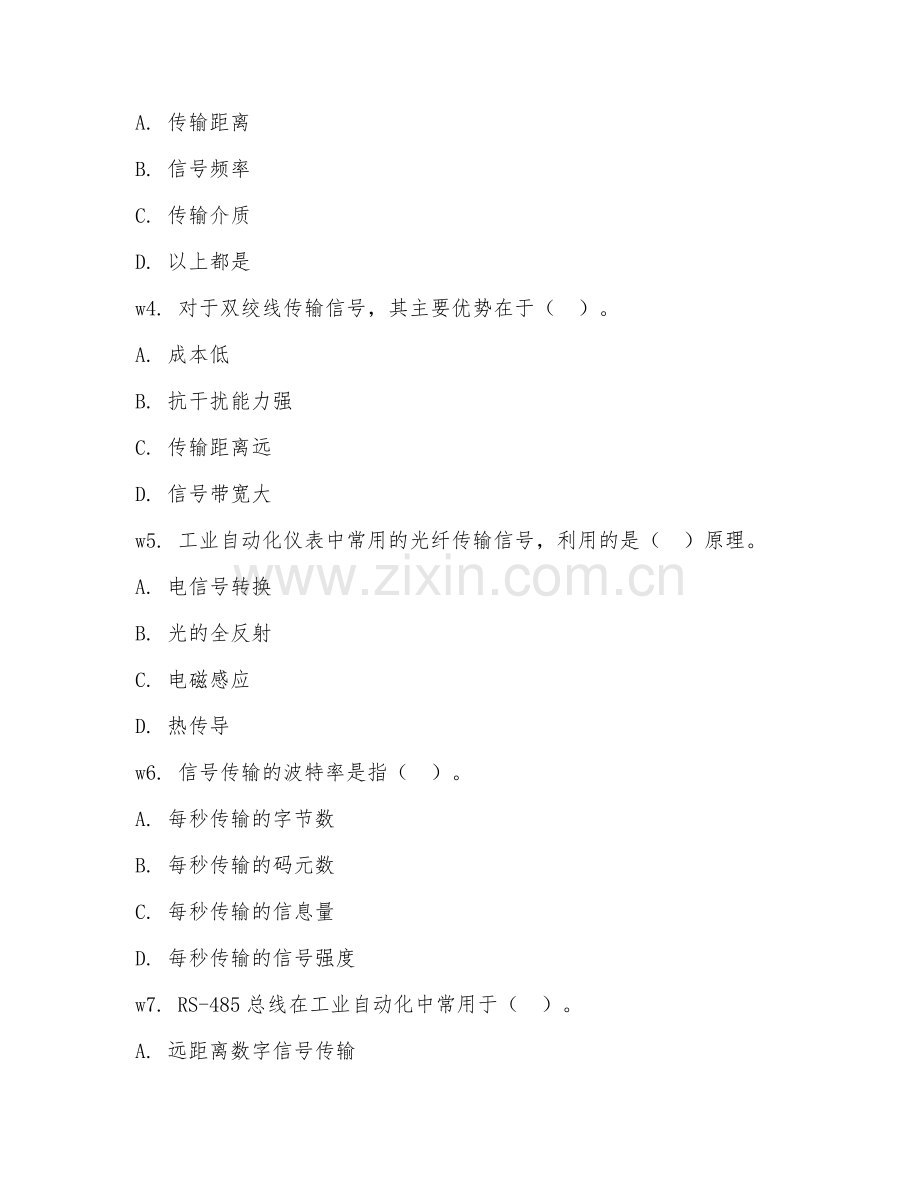

A. 传输距离
B. 信号频率
C. 传输介质
D. 以上都是
w4. 对于双绞线传输信号，其主要优势在于（ ）。
A. 成本低
B. 抗干扰能力强
C. 传输距离远
D. 信号带宽大
w5. 工业自动化仪表中常用的光纤传输信号，利用的是（ ）原理。
A. 电信号转换
B. 光的全反射
C. 电磁感应
D. 热传导
w6. 信号传输的波特率是指（ ）。
A. 每秒传输的字节数
B. 每秒传输的码元数
C. 每秒传输的信息量
D. 每秒传输的信号强度
w7. RS-485总线在工业自动化中常用于（ ）。
A. 远距离数字信号传输
B. 模拟信号传输
C. 高速信号传输
D. 低功耗信号传输
w8. 当信号传输距离较远时，为了保证信号质量，通常需要（ ）。
A. 增加信号强度
B. 降低信号频率
C. 使用中继器
D. 更换传输介质

第II卷（非选择题，共60分）
w9. （10分）简述模拟信号传输和数字信号传输的特点及区别。
w10. （10分）在工业自动化仪表信号传输中，为什么4-20mA信号应用广泛？
w11. （10分）分析影响信号传输质量的因素有哪些，并说明如何减少这些影响。
w12. （15分）材料：某工业自动化系统中，需要将多个仪表采集的信号传输到控制室进行集中处理。现有两种传输方案，方案一采用传统的模拟信号传输，方案二采用数字信号传输。已知模拟信号传输存在信号衰减、抗干扰能力弱等问题，数字信号传输具有抗干扰能力强、传输精度高等优点。
问题：请从信号传输质量和成本等方面分析两种方案的优缺点，并给出你的建议。
w13. （15分）材料：在一个大型工厂的自动化生产线中，部分仪表采用光纤进行信号传输，而部分仪表采用双绞线传输信号。一段时间后，发现采用双绞线传输信号的仪表出现数据传输不稳定的情况。
问题：请分析可能导致双绞线传输信号不稳定的原因，并提出解决措施。

答案：
w1. B
w2. A
w3. D
w4. B
w5. B
w6. B
w7. A
w8. C
w9. 模拟信号传输特点：信号连续变化，直观易理解，传输设备简单，但抗干扰能力弱，传输过程中易衰减。数字信号传输特点：信号以离散的数字形式表示，抗干扰能力强，传输精度高，便于存储和处理，但传输设备相对复杂。区别：模拟信号是连续的，数字信号是离散的；模拟信号抗干扰差，数字信号抗干扰强；模拟信号传输设备简单，数字信号传输设备复杂。
w10. 4-20mA信号应用广泛原因：具有一定的抗干扰能力，电流信号不易受电压波动影响；信号范围与工业现场常见的测量范围相匹配；便于判断信号传输是否正常，当电流为4mA时表示下限，20mA表示上限；可以实现两线制传输，节省线缆成本。
w11. 影响信号传输质量因素：传输距离、信号频率、传输介质、干扰源等。减少影响措施：对于传输距离远导致的衰减，可使用中继器；根据信号频率选择合适传输介质；采用屏蔽线缆减少电磁干扰；合理布置线缆远离干扰源等。
w12. 方案一优点：设备简单成本低，缺点：信号衰减抗干扰弱，传输质量差。方案二优点：抗干扰强传输精度高，缺点：设备复杂成本高。建议：若对信号传输质量要求高且预算充足，选方案二；若对信号质量要求不是极高且成本敏感，可先评估模拟信号传输能否满足需求，若能满足则选方案一以降低成本。
w13. 可能原因：双绞线受到电磁干扰，如附近有强电磁设备；双绞线使用时间长出现老化；双绞线与其他线缆缠绕或距离过近产生串扰。解决措施：对双绞线进行屏蔽处理；更换新的双绞线；重新布置双绞线使其远离干扰源和其他线缆。
