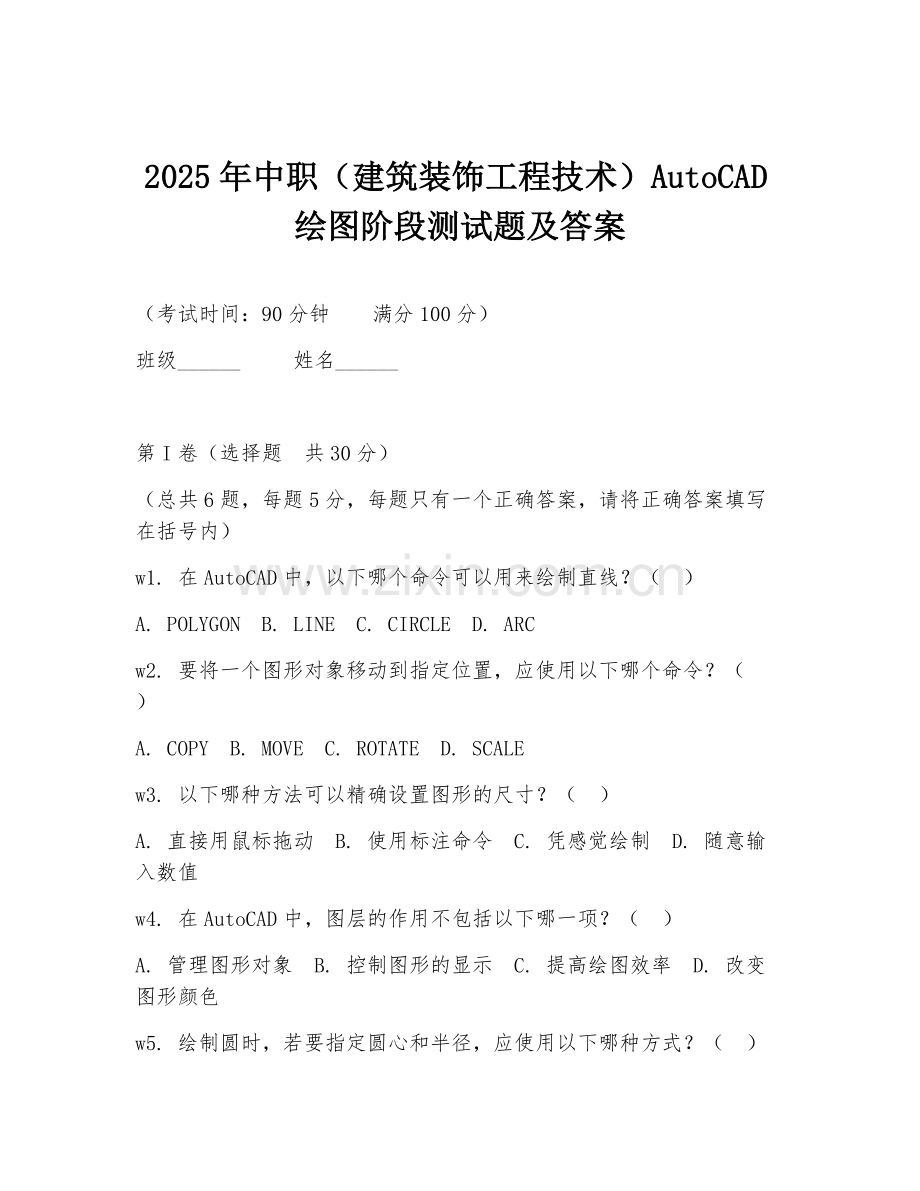

2025年中职（建筑装饰工程技术）AutoCAD绘图阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填写在括号内）
w1. 在AutoCAD中，以下哪个命令可以用来绘制直线？（ ）
A. POLYGON B. LINE C. CIRCLE D. ARC
w2. 要将一个图形对象移动到指定位置，应使用以下哪个命令？（ ）
A. COPY B. MOVE C. ROTATE D. SCALE
w3. 以下哪种方法可以精确设置图形的尺寸？（ ）
A. 直接用鼠标拖动 B. 使用标注命令 C. 凭感觉绘制 D. 随意输入数值
w4. 在AutoCAD中，图层的作用不包括以下哪一项？（ ）
A. 管理图形对象 B. 控制图形的显示 C. 提高绘图效率 D. 改变图形颜色
w5. 绘制圆时，若要指定圆心和半径，应使用以下哪种方式？（ ）

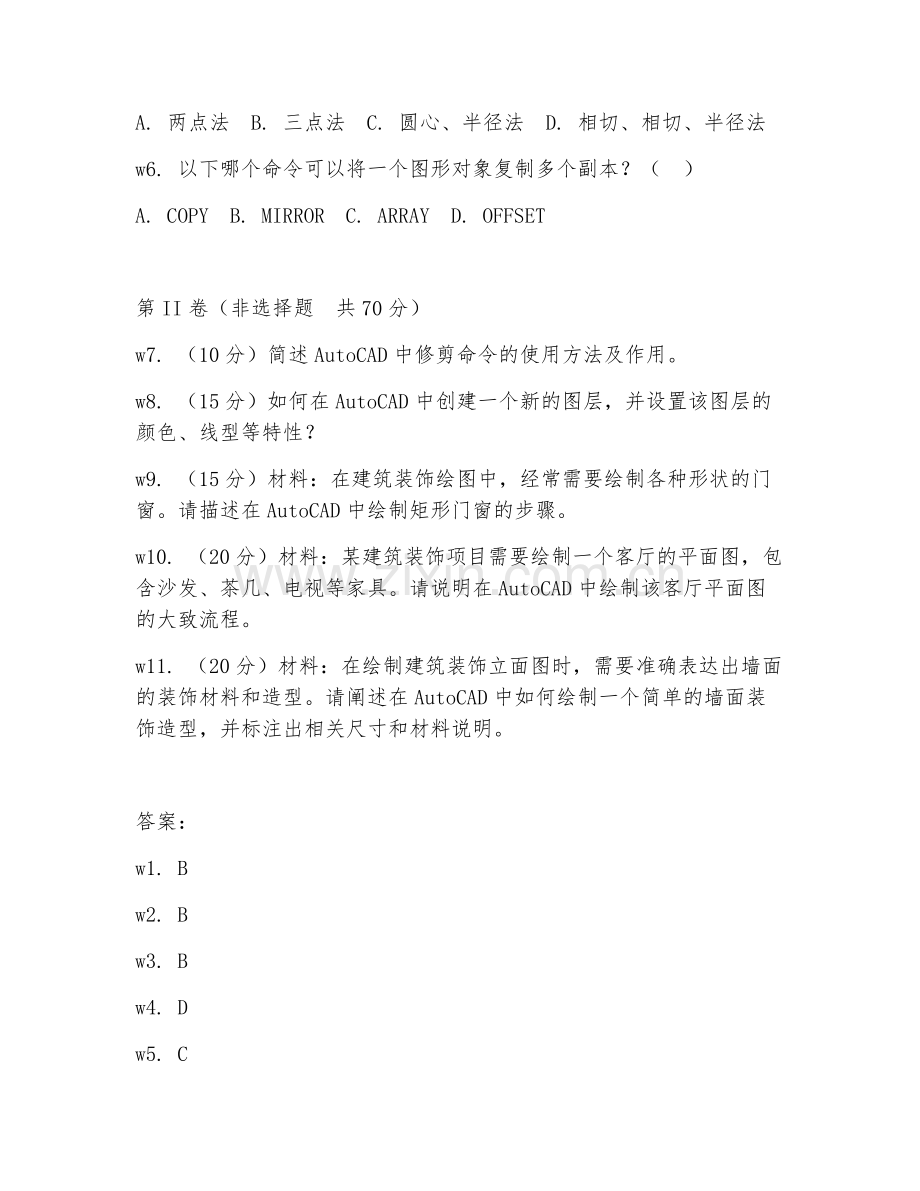

A. 两点法 B. 三点法 C. 圆心、半径法 D. 相切、相切、半径法
w6. 以下哪个命令可以将一个图形对象复制多个副本？（ ）
A. COPY B. MIRROR C. ARRAY D. OFFSET

第II卷（非选择题 共70分）
w7. （10分）简述AutoCAD中修剪命令的使用方法及作用。
w8. （15分）如何在AutoCAD中创建一个新的图层，并设置该图层的颜色、线型等特性？
w9. （15分）材料：在建筑装饰绘图中，经常需要绘制各种形状的门窗。请描述在AutoCAD中绘制矩形门窗的步骤。
w10. （20分）材料：某建筑装饰项目需要绘制一个客厅的平面图，包含沙发、茶几、电视等家具。请说明在AutoCAD中绘制该客厅平面图的大致流程。
w11. （20分）材料：在绘制建筑装饰立面图时，需要准确表达出墙面的装饰材料和造型。请阐述在AutoCAD中如何绘制一个简单的墙面装饰造型，并标注出相关尺寸和材料说明。

答案：
w1. B
w2. B
w3. B
w4. D
w5. C
w6. C
w7. 修剪命令用于去除图形中超出边界的部分。使用时，先选择修剪边界，然后选择要修剪的对象。其作用是使图形更加精确和规范，符合设计要求。
w8. 在AutoCAD中，通过“图层特性管理器”创建新图层。点击该按钮后，在弹出的对话框中点击“新建图层”，然后可以设置图层的名称、颜色、线型等特性。不同的图形对象可放置在不同图层，便于管理和控制显示。
w9. 首先使用矩形命令绘制门窗的外框。然后可以使用偏移命令创建门窗的厚度。若需要添加门窗的细节，如玻璃分格等，可使用直线命令绘制。最后，使用标注命令标注出门窗的尺寸。
w10. 先绘制客厅的墙体轮廓，确定房间的形状和大小。然后根据设计方案，依次绘制沙发、茶几、电视等家具的大致形状。通过移动、旋转等命令调整家具位置。最后使用标注命令标注出各家具的尺寸以及房间的关键尺寸。
w11. 先使用直线、圆弧等命令绘制墙面装饰造型的轮廓。通过偏移、修剪等命令完善造型细节。标注尺寸时，使用线性标注、半径标注等命令。对于材料说明，可使用文字注释命令添加在合适位置，注明墙面使用的装饰材料名称等信息。
