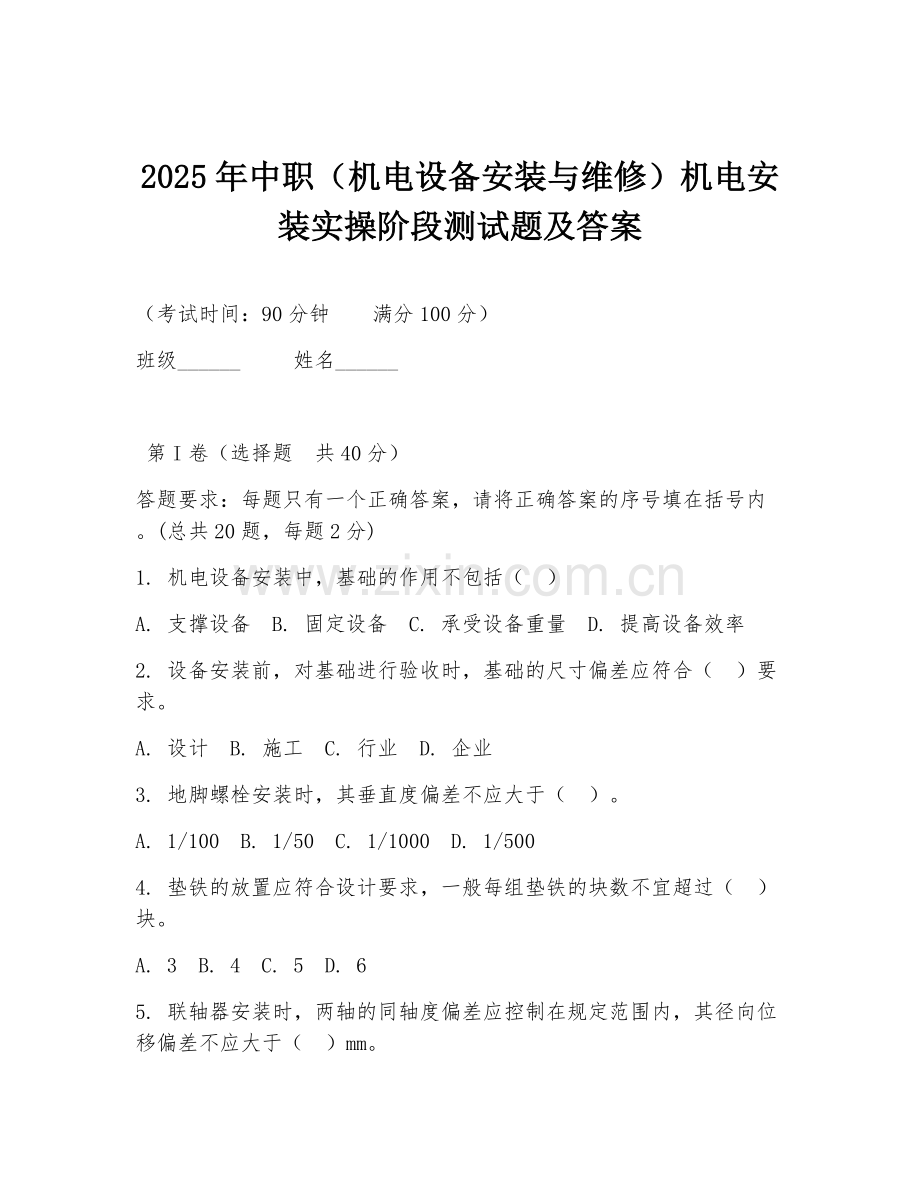

2025年中职（机电设备安装与维修）机电安装实操阶段测试题及答案.doc

2025年中职（机电设备安装与维修）机电安装实操阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)
1. 机电设备安装中，基础的作用不包括（ ）
A. 支撑设备 B. 固定设备 C. 承受设备重量 D. 提高设备效率
2. 设备安装前，对基础进行验收时，基础的尺寸偏差应符合（ ）要求。
A. 设计 B. 施工 C. 行业 D. 企业
3. 地脚螺栓安装时，其垂直度偏差不应大于（ ）。
A. 1/100 B. 1/50 C. 1/1000 D. 1/500
4. 垫铁的放置应符合设计要求，一般每组垫铁的块数不宜超过（ ）块。
A. 3 B. 4 C. 5 D. 6
5. 联轴器安装时，两轴的同轴度偏差应控制在规定范围内，其径向位移偏差不应大于（ ）mm。
A. 0.05 B. 0.1 C. 0.15 D. 0.2
6. 皮带传动安装时，皮带的张紧度应适中，一般用手指按下皮带，其下沉量在（ ）mm为宜。
A. 5-10 B. 10-15 C. 15-20 D. 20-25
7. 齿轮传动安装时，齿侧间隙应符合设计要求，一般用（ ）进行测量。
A. 塞尺 B. 游标卡尺 C. 百分表 D. 千分尺
8. 滚动轴承安装时，应保证其与轴颈和轴承座孔的配合精度，其配合间隙应符合（ ）要求。
A. 设计 B. 施工 C. 行业 D. 企业
9. 电气设备安装时，电线电缆的敷设应符合（ ）要求。
A. 安全 B. 美观 C. 方便 D. 以上都是
10. 配电箱安装时，其垂直度偏差不应大于（ ）。
A. 1.5mm/m B. 2mm/m C. 2.5mm/m D. 3mm/m
11. 电动机安装时，其基础的强度应达到设计强度的（ ）以上。
A. 70% B. 75% C. 80% D. 85%
12. 电气设备的接地电阻应符合规定要求，一般不应大于（ ）Ω。
A. 4 B. 6 C. 8 D. 10
13. 管道安装时，管道的坡度应符合设计要求，一般排水管道的坡度不应小于（ ）。
A. 0.002 B. 0.003 C. 0.005 D. 0.01
14. 阀门安装时，应注意其安装方向，一般阀门的进出口方向应（ ）。
A. 一致 B. 相反 C. 垂直 D. 平行
15. 通风空调系统安装时，风管的连接应严密，其漏光法检测的合格率应不低于（ ）。
A. 80% B. 85% C. 90% D. 95%
16. 消防系统安装时，消火栓的安装高度应符合设计要求，其栓口中心距地面应为（ ）m。
A. 1.1 B. 1.2 C. 1.3 D. 1.4
17. 电梯安装时，其导轨的安装垂直度偏差不应大于（ ）mm。
A. 0.5 B. 1 C. 1.5 D. 2
18. 自动化控制系统安装时，传感器的安装位置应符合（ ）要求。
A. 设计 B. 施工 C. 行业 D. 企业
19. 机电设备安装完成后，应进行（ ）试验，以检验设备的性能和安装质量。
A. 空载 B. 负载 C. 联动 D. 以上都是
20. 机电设备安装工程验收时，应提交的资料不包括（ ）
A. 设备安装说明书 B. 设备调试报告 C. 设备采购合同 D. 设备安装竣工图

第II卷（非选择题 共60分）
21. 简答题：简述机电设备安装的工艺流程。(10分)
22. 简答题：地脚螺栓安装的注意事项有哪些？(10分)
23. 案例分析题:某机电设备安装工程中，在安装一台大型电机时，发现电机基础的强度不够，导致电机安装后出现振动现象。请分析原因，并提出解决措施。(15分)
24. 材料分析题：阅读以下材料，回答问题。
材料：在某工厂的机电设备安装工程中，施工单位按照设计要求进行设备安装。在安装过程中，发现部分设备的安装位置与设计图纸不符，施工单位及时进行了整改。在设备调试阶段，发现某台设备的运行参数不符合要求，经过检查发现是设备的某个部件损坏。施工单位更换了损坏的部件后，设备运行正常。
问题：（1）施工单位在安装过程中发现设备安装位置与设计图纸不符时，应如何处理？（2）设备调试阶段发现设备运行参数不符合要求时，应如何处理？(15分)
25. 综合应用题：某车间需要安装一台新的机床，已知机床的重量为5吨，外形尺寸为长2m、宽1m、高1.5m。请设计机床的基础，并说明基础的施工要点。(20分)

答案：1.D 2.A 3.C 4.C 5.B 6.B 7.A 8.A 9.D 10.A 11.C 12.A 13.C 14.A 15.D 16.A 17.B 18.A 19.D 20.C 21.设备安装的工艺流程一般包括：施工准备、基础验收与处理、设备就位、找正找平、地脚螺栓安装、垫铁设置、设备固定、联轴器安装、皮带传动安装、齿轮传动安装、滚动轴承安装、电气设备安装、管道安装、通风空调系统安装、消防系统安装、电梯安装、自动化控制系统安装、设备调试、工程验收等环节。22.地脚螺栓安装的注意事项有：地脚螺栓的规格、型号应符合设计要求；地脚螺栓应垂直安装，其垂直度偏差不应大于规定值；地脚螺栓的长度应根据基础的深度和设备的安装要求确定；地脚螺栓安装后，应进行固定，防止其松动；地脚螺栓安装完成后，应进行检查，确保其安装质量符合要求。23.原因：电机基础强度不够，无法承受电机的重量和运行时产生的振动。解决措施：对基础进行加固处理，如增加基础的厚度、配筋等；重新浇筑基础，确保基础的强度符合设计要求；在电机安装前，对基础进行再次检查，确保基础的强度和稳定性。24.（1）施工单位应及时停止安装工作，对设备安装位置进行重新核对，并与设计单位、建设单位等相关方沟通，确定整改方案。整改完成后，应进行检查，确保设备安装位置符合设计要求。（2）应首先对设备进行全面检查，找出运行参数不符合要求的原因。如果是设备的某个部件损坏，应及时更换损坏的部件；如果是设备的安装或调试不当，应进行相应的调整和修复。更换部件或调整修复后，应进行再次调试，确保设备运行参数符合要求。25.基础设计：基础尺寸可设计为长3m、宽2m、高0.5m。基础配筋：底部双向配筋，主筋采用直径16mm的螺纹钢，间距150mm；箍筋采用直径8mm的圆钢，间距200mm。基础混凝土强度等级：C20。施工要点：基础施工前，应进行场地平整，确保基础的承载力符合要求；基础钢筋应按照设计要求进行布置和绑扎，确保钢筋的间距和数量符合要求；基础模板应安装牢固，防止混凝土浇筑时变形；基础混凝土应分层浇筑，并振捣密实，确保混凝土的强度和密实性；基础施工完成后，应进行养护，养护时间不少于7天。
