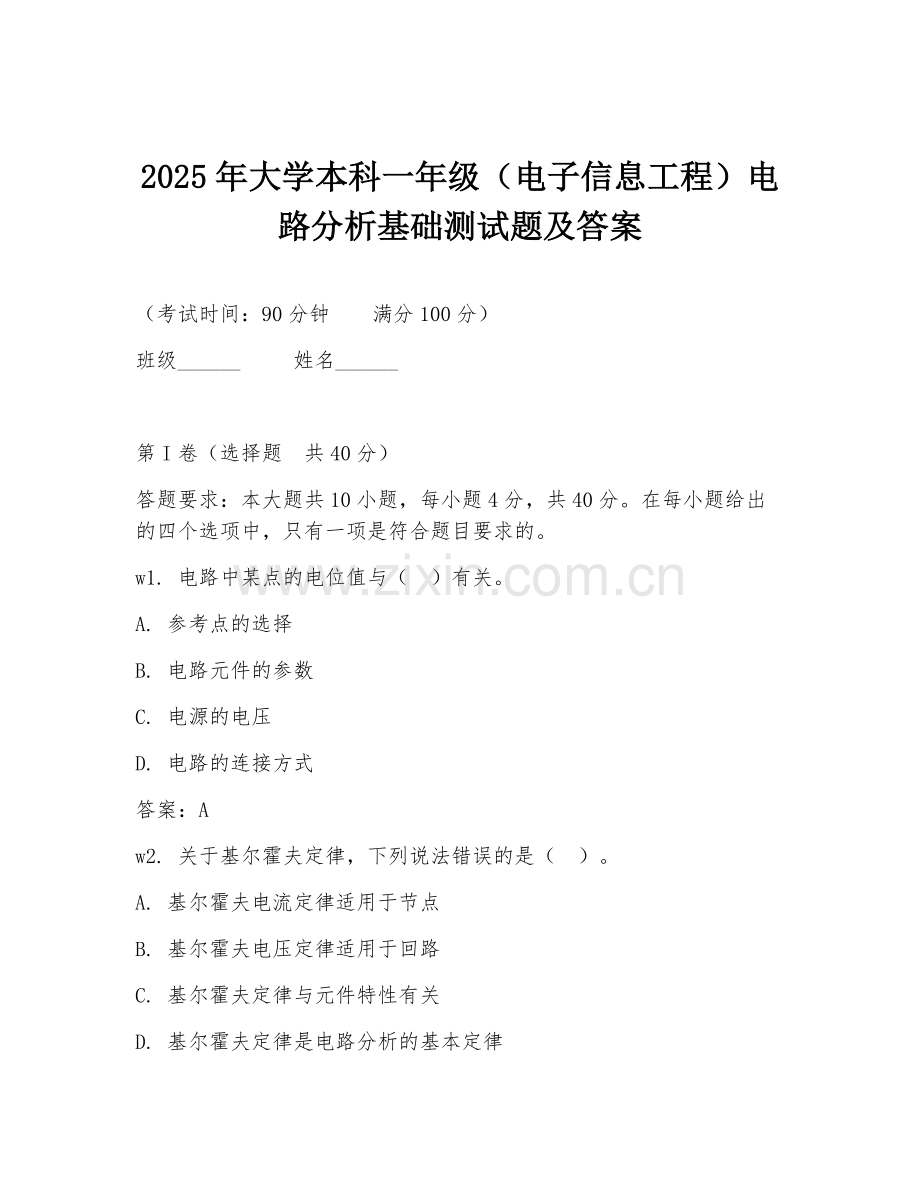

2025年大学本科一年级（电子信息工程）电路分析基础测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共10小题，每小题4分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的。
w1. 电路中某点的电位值与（ ）有关。
A. 参考点的选择
B. 电路元件的参数
C. 电源的电压
D. 电路的连接方式
答案：A
w2. 关于基尔霍夫定律，下列说法错误的是（ ）。
A. 基尔霍夫电流定律适用于节点
B. 基尔霍夫电压定律适用于回路
C. 基尔霍夫定律与元件特性有关
D. 基尔霍夫定律是电路分析的基本定律
答案：C

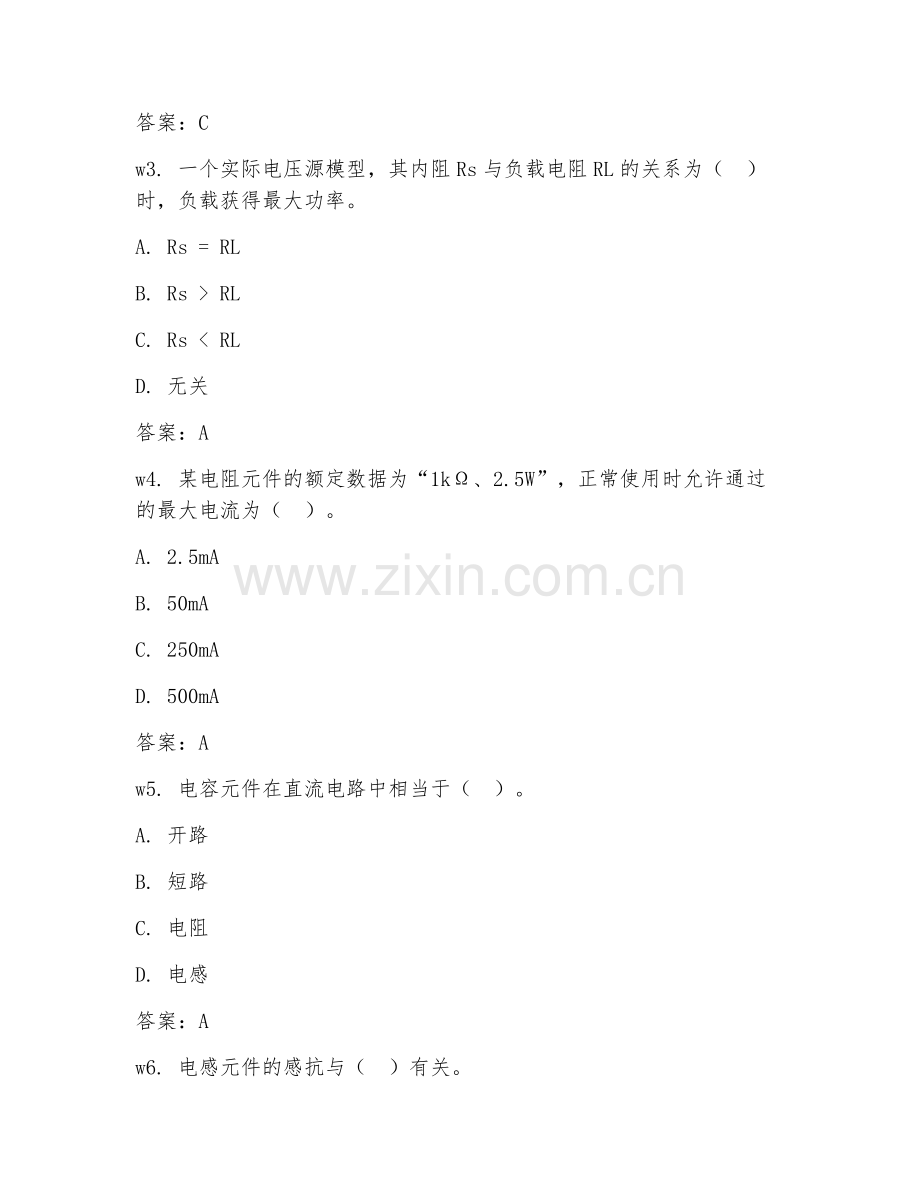

w3. 一个实际电压源模型，其内阻Rs与负载电阻RL的关系为（ ）时，负载获得最大功率。
A. Rs = RL
B. Rs > RL
C. Rs < RL
D. 无关
答案：A
w4. 某电阻元件的额定数据为“1kΩ、2.5W”，正常使用时允许通过的最大电流为（ ）。
A. 2.5mA
B. 50mA
C. 250mA
D. 500mA
答案：A
w5. 电容元件在直流电路中相当于（ ）。
A. 开路
B. 短路
C. 电阻
D. 电感
答案：A
w6. 电感元件的感抗与（ ）有关。
A. 电压
B. 电流
C. 频率
D. 电阻
答案：C
w7. 正弦交流电路中，电容元件的电压与电流的相位关系是（ ）。
A. 电压超前电流90°
B. 电压滞后电流90°
C. 同相
D. 反相
答案：B
w8. 对称三相电路中，线电压与相电压的大小关系是（ ）。
A. UL = UP
B. UL = √3UP
C. UL = 3UP
D. UL = 1/√3UP
答案：B
w9. 三相四线制电路中，中线的作用是（ ）。
A. 保证各相电压对称
B. 保证各相电流对称
C. 传输功率
D. 平衡负载
答案：A
w10. 理想变压器的变比n =（ ）。
A. N1/N2
B. N2/N1
C. I1/I2
D. I2/I1
答案：A

第II卷（非选择题 共60分）
w11. （10分）简述基尔霍夫电流定律和电压定律的内容。
基尔霍夫电流定律指出，对于电路中的任一节点，流入该节点的电流之和等于流出该节点的电流之和。基尔霍夫电压定律表明，对于电路中的任一回路，沿回路绕行一周，各段电压的代数和等于零。

w12. （10分）已知电阻R = 10Ω，电压u = 10sin(ωt)V，求通过电阻的电流i，并画出电压和电流的波形图。
根据欧姆定律i = u/R，可得i = 10sin(ωt)/10 = sin(ωt)A。电压波形是正弦波，电流波形也是正弦波，它们频率相同，相位相同。

材料：有一RL串联电路，R = 3Ω，XL = 4Ω，电源电压u = 50sin(ωt)V。
w13. （20分）求电路中的电流有效值I、电阻两端电压有效值UR、电感两端电压有效值UL以及电路的功率因数cosφ。
首先求阻抗Z = √(R² + XL²) = √(3² + 4²) = 5Ω。电流有效值I = U/Z = 50/5 = 10A。电阻两端电压有效值UR = IR = 10×3 =
30V。电感两端电压有效值UL = IXL = 10×4 = 40V。功率因数cosφ = R/Z = 3/5 = 0.6。

材料：在三相四线制电路中，已知电源电压对称，相电压UP = 220V，负载为三个阻值均为10Ω的电阻，分别接在A、B、C三相上。
w14. （10分）求各相电流及中线电流。
各相电流分别为：IA = UA/R = 220/10 = 22A，IB = UB/R = 220/
10 = 22A，IC = UC/R = 220/10 = 22A。由于三相负载对称，中线电流IN = IA + IB + IC = 0A。

w15. （10分）若A相负载短路，求各相电流及中线电流。
A相负载短路时，UA = 0V，IA = UA/R无穷大（短路电流），IB = UB/Z = 220/√(10² + 10²) = 15.56A，IC = UC/Z = 220/√(10² + 10²) = 15.56A。中线电流IN = IB + IC = 31.12A。
