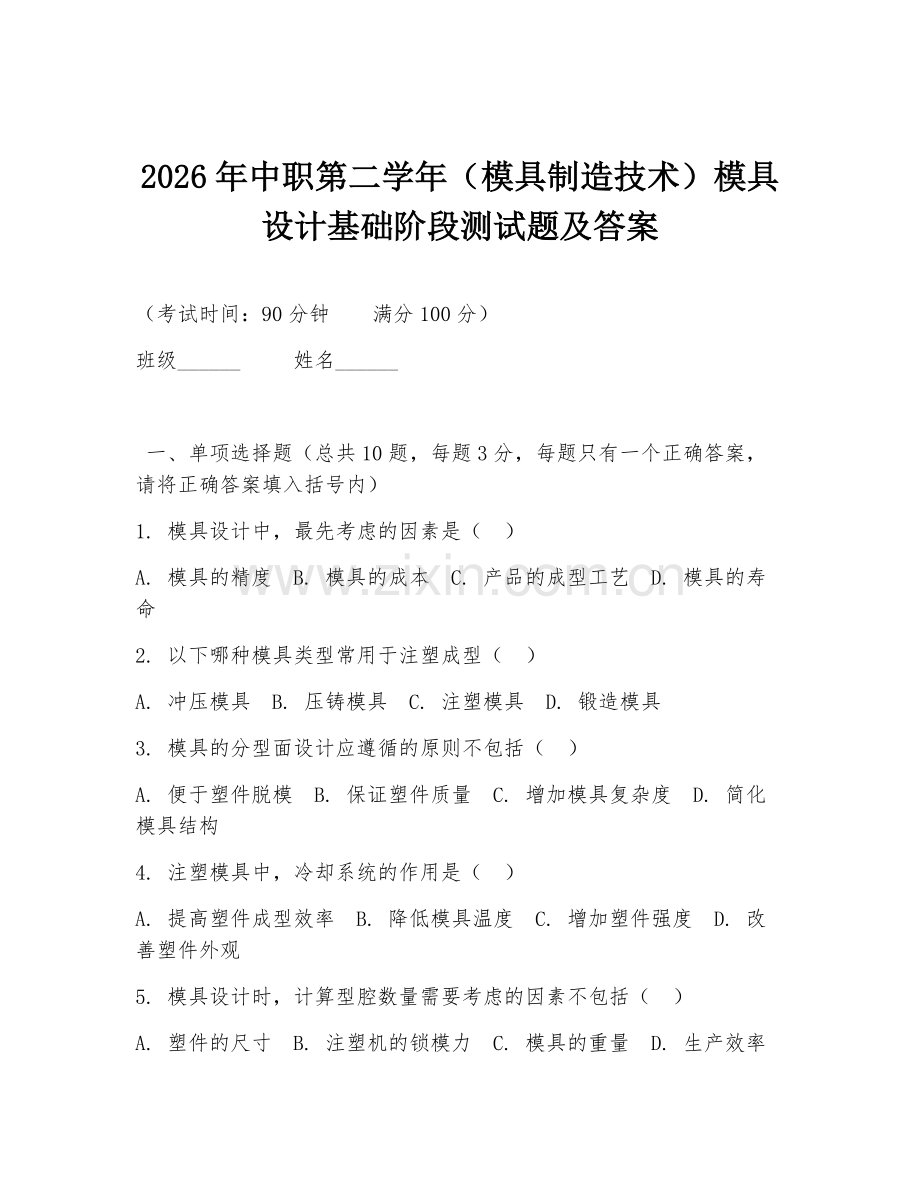

2026年中职第二学年（模具制造技术）模具设计基础阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、单项选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 模具设计中，最先考虑的因素是（ ）
A. 模具的精度 B. 模具的成本 C. 产品的成型工艺 D. 模具的寿命
2. 以下哪种模具类型常用于注塑成型（ ）
A. 冲压模具 B. 压铸模具 C. 注塑模具 D. 锻造模具
3. 模具的分型面设计应遵循的原则不包括（ ）
A. 便于塑件脱模 B. 保证塑件质量 C. 增加模具复杂度 D. 简化模具结构
4. 注塑模具中，冷却系统的作用是（ ）
A. 提高塑件成型效率 B. 降低模具温度 C. 增加塑件强度 D. 改善塑件外观
5. 模具设计时，计算型腔数量需要考虑的因素不包括（ ）
A. 塑件的尺寸 B. 注塑机的锁模力 C. 模具的重量 D. 生产效率

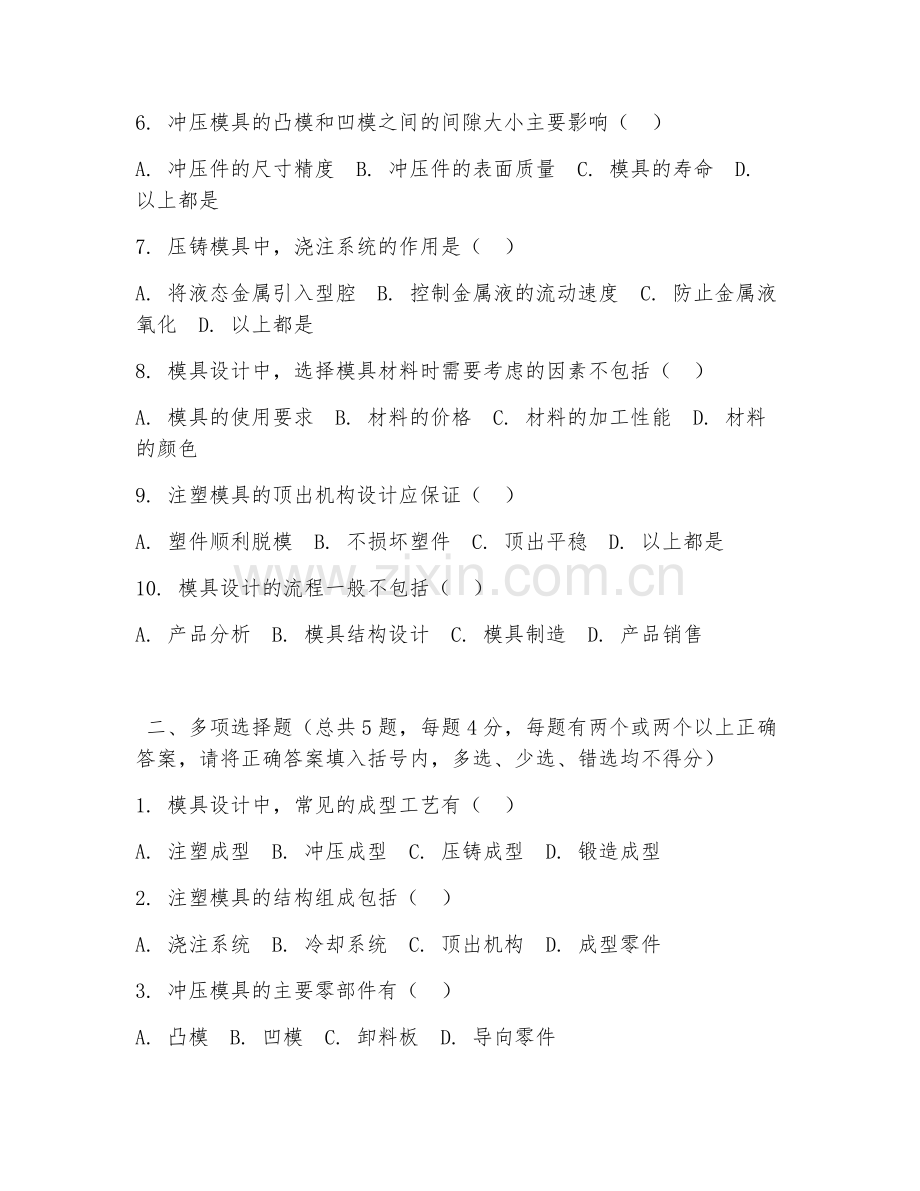

6. 冲压模具的凸模和凹模之间的间隙大小主要影响（ ）
A. 冲压件的尺寸精度 B. 冲压件的表面质量 C. 模具的寿命 D. 以上都是
7. 压铸模具中，浇注系统的作用是（ ）
A. 将液态金属引入型腔 B. 控制金属液的流动速度 C. 防止金属液氧化 D. 以上都是
8. 模具设计中，选择模具材料时需要考虑的因素不包括（ ）
A. 模具的使用要求 B. 材料的价格 C. 材料的加工性能 D. 材料的颜色
9. 注塑模具的顶出机构设计应保证（ ）
A. 塑件顺利脱模 B. 不损坏塑件 C. 顶出平稳 D. 以上都是
10. 模具设计的流程一般不包括（ ）
A. 产品分析 B. 模具结构设计 C. 模具制造 D. 产品销售

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 模具设计中，常见的成型工艺有（ ）
A. 注塑成型 B. 冲压成型 C. 压铸成型 D. 锻造成型
2. 注塑模具的结构组成包括（ ）
A. 浇注系统 B. 冷却系统 C. 顶出机构 D. 成型零件
3. 冲压模具的主要零部件有（ ）
A. 凸模 B. 凹模 C. 卸料板 D. 导向零件
4. 压铸模具的特点有（ ）
A. 成型效率高 B. 尺寸精度高 C. 表面质量好 D. 可成型复杂形状塑件
5. 模具设计时，需要考虑的因素有（ ）
A. 产品的要求 B. 生产效率 C. 模具成本 D. 模具寿命

三、判断题（总共10题，每题2分，判断下列说法是否正确，正确的打“√”，错误的打“×”）
1. 模具设计只需要考虑产品的外观，不需要考虑产品的内部结构。（×）
2. 注塑模具的分型面设计得越好，塑件的质量就越高。（√）
3. 冲压模具的间隙越大，冲压件的尺寸精度越高。（×）
4. 压铸模具的浇注系统设计不合理会导致铸件出现缺陷。（√）
5. 模具设计时，选择的模具材料越好，模具的成本就越低。（×）
6. 注塑模具的冷却系统设计不当会影响塑件的成型周期。（√）
7. 冲压模具的卸料板作用是将冲压件从凸模上卸下。（√）
8. 压铸模具不需要考虑排气问题。（×）
9. 模具设计的流程是固定不变的，不能根据实际情况进行调整。（×）
10. 模具的寿命只与模具材料有关，与模具的使用和维护无关。（×）

四、简答题（总共3题，每题10分，请简要回答下列问题）
1. 简述注塑模具的工作原理。
答：注塑模具工作时，首先将塑料颗粒加热熔融成具有良好流动性的熔体，然后通过注塑机的螺杆将熔体注入模具型腔中。在型腔内，熔体冷却固化成型，最后通过顶出机构将塑件从模具中顶出。

2. 冲压模具的凸模和凹模间隙过大或过小会产生什么问题？
答：间隙过大，冲压件的尺寸精度难以保证，且容易产生回弹现象，影响冲压件的质量；间隙过小，会增加模具的磨损，降低模具的寿命，同时也可能导致冲压件表面出现划痕等缺陷。

3. 压铸模具设计时，如何保证铸件的质量？
答：要保证铸件质量，需合理设计浇注系统，确保金属液平稳、均匀地流入型腔；优化冷却系统，使铸件冷却均匀；设计合理的排气系统，排除型腔内的气体；保证模具的精度和表面质量，减少铸件的缺陷。

五、综合分析题（总共2题，每题15分，请根据所给案例进行分析解答）
1. 某塑料制品厂要生产一种塑料外壳，要求外观光滑，尺寸精度高。现委托你设计一副注塑模具，简述你的设计思路。
答：首先进行产品分析，了解塑料外壳的形状、尺寸、精度要求等。然后确定模具结构，包括型腔数量、分型面、浇注系统、冷却系统、顶出机构等。选择合适的模具材料，确保模具满足使用要求。在设计过程中，要充分考虑生产效率、模具成本和塑件质量等因素。

2. 某汽车零部件厂要生产一种汽车轮毂，采用冲压成型工艺。在冲压过程中，发现冲压件表面有划痕，尺寸精度也不稳定。请分析可能的原因并提出解决方案。
答：可能原因：凸模和凹模间隙不均匀，导致冲压件表面受力不均产生划痕；模具磨损严重影响尺寸精度；冲压设备精度不足。解决方案：检查并调整凸模和凹模间隙，使其均匀；更换磨损的模具零件；对冲压设备进行维护和校准，提高设备精度。

答案：
一、1.C 2.C 3.C 4.A 5.C 6.D 7.D 8.D 9.D 10.D
二．1.ABCD 2.ABCD 3.ABCD 4.ABCD 5.ABCD
三、1.× 2.√ 3.× 4.√ 5.× 6.√ 7.√ 8.× 9.× 10.×
