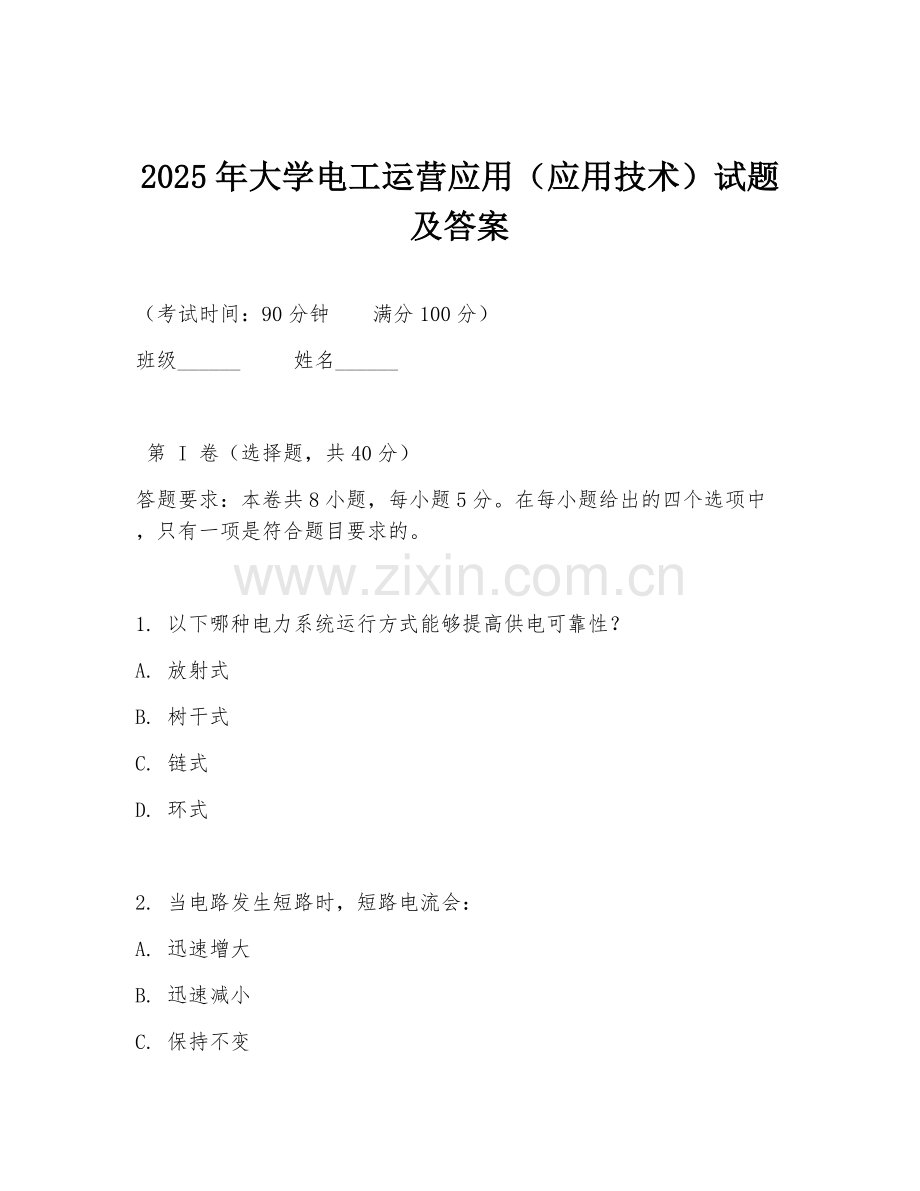

2025年大学电工运营应用（应用技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
答题要求：本卷共8小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电力系统运行方式能够提高供电可靠性？
A. 放射式
B. 树干式
C. 链式
D. 环式

2. 当电路发生短路时，短路电流会：
A. 迅速增大
B. 迅速减小
C. 保持不变

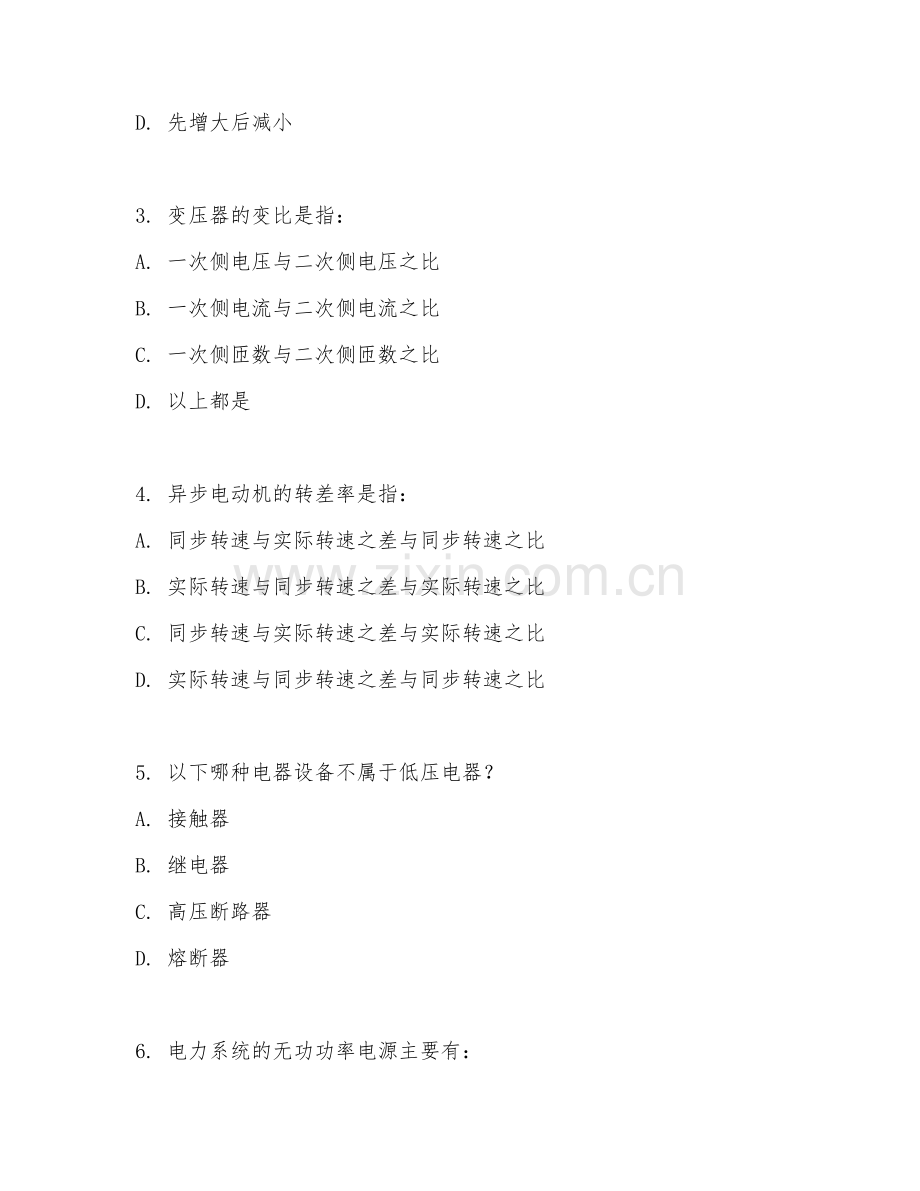

D. 先增大后减小

3. 变压器的变比是指：
A. 一次侧电压与二次侧电压之比
B. 一次侧电流与二次侧电流之比
C. 一次侧匝数与二次侧匝数之比
D. 以上都是

4. 异步电动机的转差率是指：
A. 同步转速与实际转速之差与同步转速之比
B. 实际转速与同步转速之差与实际转速之比
C. 同步转速与实际转速之差与实际转速之比
D. 实际转速与同步转速之差与同步转速之比

5. 以下哪种电器设备不属于低压电器？
A. 接触器
B. 继电器
C. 高压断路器
D. 熔断器

6. 电力系统的无功功率电源主要有：
A. 同步发电机
B. 调相机
C. 静止补偿器
D. 以上都是

7. 以下哪种保护装置能够实现对电动机的过载保护？
A. 熔断器
B. 热继电器
C. 过电流继电器
D. 欠电压继电器

8. 电力系统的中性点运行方式主要有：
A. 中性点直接接地
B. 中性点不接地
C. 中性点经消弧线圈接地
D. 以上都是

第 II 卷（非选择题，共60分）

二、填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填写在横线上。

1. 电路由电源、负载、______和______组成。
2. 三相异步电动机的调速方法有______调速、______调速和______调速。
3. 电力系统的短路类型有______短路、______短路、______短路和______短路。
4. 变压器的损耗包括______损耗和______损耗。
5. 常用的电力电缆有______电缆、______电缆和______电缆。

三、简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述电力系统的组成部分及其作用。
2. 说明异步电动机的工作原理。
3. 解释什么是功率因数，并说明提高功率因数的意义。
4. 简述高压断路器的作用和工作原理。

四、分析题（共20分）
答题要求：本大题共2小题，每小题10分。阅读材料，回答问题。

材料：某工厂的电力系统中，一台三相异步电动机额定功率为P = 10kW，额定电压U = 380V，额定电流I = 20A，功率因数cosφ = 0.8。该电动机采用直接启动方式，启动电流为额定电流的5倍。

1. 计算该电动机的启动电流，并分析直接启动可能带来的问题。
2. 为了降低启动电流，可采用哪种启动方法？简述该方法原理。

五、设计题（共10分）
答题要求：本大题共1小题。根据题目要求进行设计。

设计一个简单的照明电路，要求包括电源、开关、灯具等部分，并说明各部分的作用和连接方式。

答案：
第 I 卷
1. D
2. A
3. D
4. A
5. C
6. D
7. B
8. D

第 II 卷
二、
1. 导线、开关
2. 变极、变频、变转差率
3. 三相短路、两相短路、单相接地短路、两相接地短路
4. 铁耗、铜耗
5. 油浸纸绝缘、塑料绝缘、橡皮绝缘

三、
1. 电力系统由发电设备、输电设备、变电设备、配电设备和用电设备组成。发电设备将其他形式能源转化为电能；输电设备实现电能远距离传输；变电设备改变电压等级；配电设备分配电能到用户；用电设备消耗电能。
2. 异步电动机定子绕组通入三相交流电，产生旋转磁场，转子导体切割磁力线产生感应电动势和电流，转子电流与旋转磁场相互作用产生电磁转矩，使转子转动。
3. 功率因数是指交流电路中电压与电流相位差的余弦值。提高功率因数可提高发电设备利用率，减少线路损耗，提高供电质量。
4. 高压断路器作用是在正常运行时接通或断开电路，故障时切断短路电流。工作原理是利用灭弧介质熄灭电弧，实现电路的分断。

四、
1. 启动电流I st = 5I = 5×20 = 100A。直接启动电流大会对电网造成冲击，影响其他设备正常运行，还可能使电动机绕组过热，加速绝缘老化。
2. 可采用星 - 三角启动方法。原理是启动时电动机定子绕组接成星形，降低启动电压，减小启动电流；启动后切换成三角形接法，使电动机在额定电压下运行。

五、电源采用市电提供电能。开关控制电路通断。灯具选用合适的灯泡或灯管。电源火线先接开关一端，开关另一端接灯具一端，灯具另一端接电源零线。这样当开关闭合，灯具得电发光；开关断开，灯具断电熄灭。
