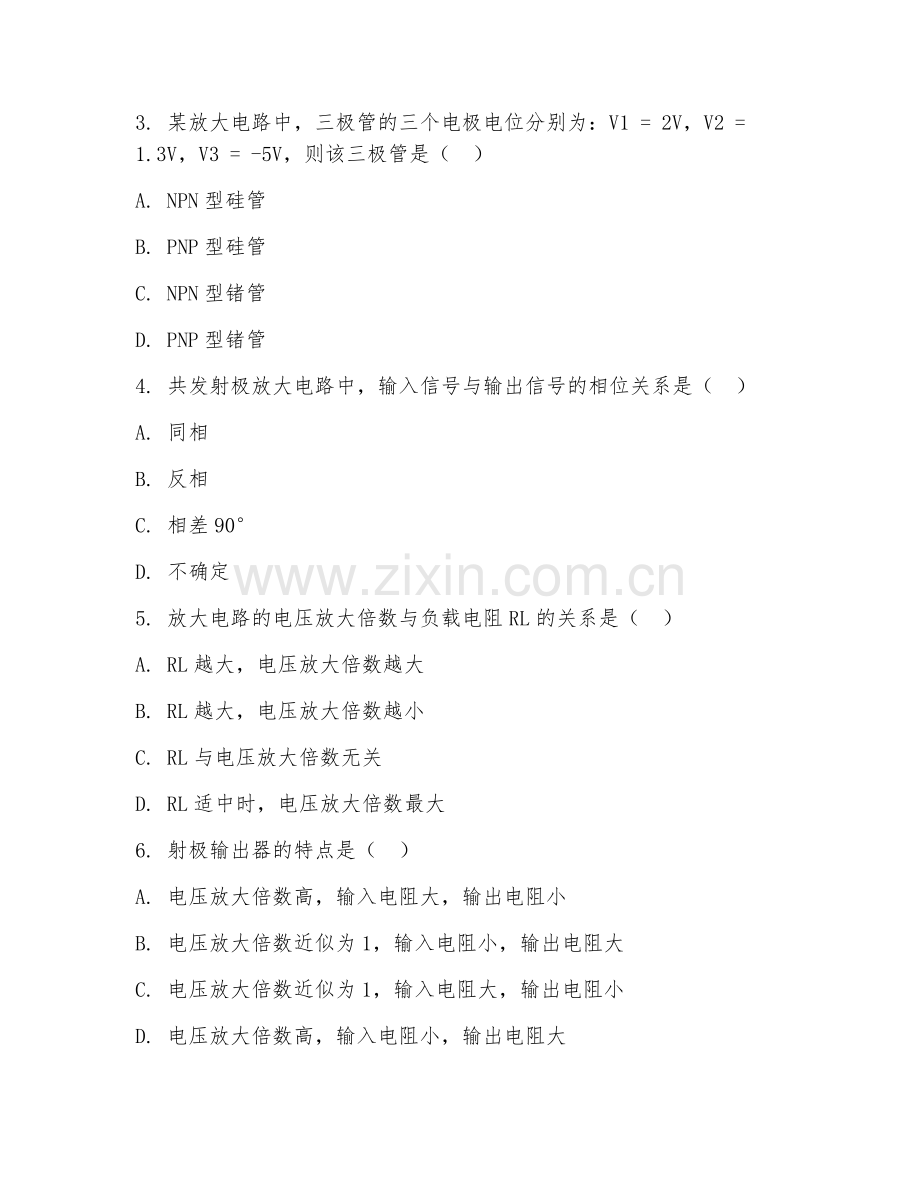

2025年大学(工学)电子技术基础期末测试题及解析 (考试时间:90分钟 满分100分) 班级______ 姓名______ 第I卷(选择题,共40分) 答题要求:本大题共20小题,每小题2分。在每小题给出的四个选项中,只有一项是符合题目要求的。 1. 半导体二极管的主要特性是( ) A. 放大特性 B. 恒温特性 C. 单向导电性 D. 恒流特性 2. 三极管工作在放大区时,其发射结和集电结的偏置情况是( ) A. 发射结正偏,集电结反偏 B. 发射结反偏,集电结正偏 C. 发射结和集电结都正偏 D. 发射结和集电结都反偏 3. 某放大电路中,三极管的三个电极电位分别为:V1 = 2V,V2 = 1.3V,V3 = -5V,则该三极管是( ) A. NPN型硅管 B. PNP型硅管 C. NPN型锗管 D. PNP型锗管 4. 共发射极放大电路中,输入信号与输出信号的相位关系是( ) A. 同相 B. 反相 C. 相差90° D. 不确定 5. 放大电路的电压放大倍数与负载电阻RL的关系是( ) A. RL越大,电压放大倍数越大 B. RL越大,电压放大倍数越小 C. RL与电压放大倍数无关 D. RL适中时,电压放大倍数最大 6. 射极输出器的特点是( ) A. 电压放大倍数高,输入电阻大,输出电阻小 B. 电压放大倍数近似为1,输入电阻小,输出电阻大 C. 电压放大倍数近似为1,输入电阻大,输出电阻小 D. 电压放大倍数高,输入电阻小,输出电阻大 7. 多级放大电路的总电压放大倍数等于各级放大电路电压放大倍数的( ) A. 之和 B. 之差 C. 之积 D. 之商 8. 直接耦合放大电路存在零点漂移的主要原因是( ) A. 元件老化 B. 晶体管参数受温度影响 C. 电源电压不稳定 D. 放大倍数太大 9. 集成运算放大器的输入级通常采用( ) A. 共发射极放大电路 B. 共集电极放大电路 C. 差分放大电路 D. 共基极放大电路 10. 理想运算放大器工作在线性区时,其两个输入端的特点是( ) A. 虚短和虚断 B. 短路和断路 C. 同电位 D. 异电位 11. 反相比例运算电路中,反馈电阻RF与输入电阻R1的关系是( ) A. RF = R1 B. RF > R1 C. RF < R1 D. 无固定关系 12. 同相比例运算电路的电压放大倍数表达式为( ) A. Avf = -RF / R1 B. Avf = 1 + RF / R1 C. Avf = RF / R1 D. Avf = - (1 + RF / R) 13. 加法运算电路中,多个输入信号是通过( )接入运算放大器的。 A. 同相输入端 B. 反相输入端 C. 输出端 D. 电源端 14. 减法运算电路可以实现( ) A. 两个输入信号相加 B. 两个输入信号相减 C. 输入信号的积分 D. 输入信号的微分 15. 积分运算电路中,输出电压与输入电压的积分成正比,其积分时间常数为( ) A. RC B. R / C C. C / R D. 1 / (RC) 16. 微分运算电路中,输出电压与输入电压的( )成正比。 A. 积分 B.. 平方 C. 微分 D. 立方 17. 由555定时器构成的多谐振荡器中,其输出信号的频率与( )有关。 A. 电源电压 B. 电容和电阻值 C. 负载电阻 D. 输入信号幅度 18. 555定时器构成的单稳态触发器,其输出脉冲宽度取决于( ) A. 电源电压 B. 触发信号宽度 C. 外接电阻和电容值 D. 负载电阻 19. 用555定时器构成的施密特触发器,其回差电压与( )有关。 A. 电源电压 B. 控制电压 C. 外接电阻和电容值 D. 输入信号幅度 20. 数字电路中,最基本的逻辑门电路是( ) A. 与门、或门、非门 B. 与非门、或非门、异或门 C. 与或非门、同或门 D. 与门、或门、与或非门 第II卷(非选择题,共60分) 21. (10分)简述半导体二极管的伏安特性曲线,并说明其在正向导通和反向截止时的特点。 22. (10分)分析共发射极放大电路的工作原理,画出其直流通路和交流通路,并说明各元件的作用。 23. (10分)在由理想运算放大器构成的反相比例运算电路中,已知R = 10kΩ,RF = 100kΩ,输入电压ui = 1V,求输出电压uo的值。 24. (15分)材料:某数字电路由三个逻辑门组成,输入信号为A、B,输出信号为Y。已知该电路的逻辑功能为:当A = 1且B = 1时,Y = 0;当A = 0或B = 0时,Y = 1。 问题:请分析该电路由哪些逻辑门组成,并写出其逻辑表达式。 25. (15分)材料:某555定时器构成的多谐振荡器电路,其电源电压VCC = 12V,外接电阻R1 = 10kΩ,R2 = 20kΩ,电容C = 0.01μF。 问题:计算该多谐振荡器输出信号的频率和占空比。 答案:1. C 2. A 3. D 4. B 5. A 6. C 7. C 8. B 9. C 10. A 11. A 12. B 13. B 14. B 15. A 16. C 17. B 18. C 19. B 20. A 21. 半导体二极管的伏安特性曲线描述了二极管两端电压与通过二极管电流之间的关系。正向导通时,二极管两端加正向电压,当电压大于死区电压时,电流迅速增大,二极管呈现低电阻状态。反向截止时,二极管两端加反向电压,电流极小,二极管呈现高电阻状态。当反向电压增大到一定程度时,会出现反向击穿现象。 22. 共发射极放大电路工作原理:输入信号加在基极与发射极之间,通过三极管的电流放大作用,使集电极电流发生变化,进而在集电极电阻上产生电压变化,实现电压放大。直流通路用于确定三极管的静态工作点,交流通路用于分析信号的放大过程。三极管起电流放大作用,集电极电阻将电流变化转换为电压变化,基极电阻提供合适的偏置电流,耦合电容用于隔断直流,传递交流信号。 23. 根据反相比例运算电路的电压放大倍数公式Avf = -RF / R,可得Avf = -100kΩ / 10kΩ = -10。则输出电压uo = Avf × ui = -10 × 1V = -10V。 24. 该电路由与非门组成。逻辑表达式为:Y = (A·B)'(其中“·”表示与运算,“'”表示非运算)。因为当A = 1且B = 1时,A·B = 1,其非运算结果Y = 0;当A = 0或B = 0时,A·B = 0,其非运算结果Y = 1,符合题目给定的逻辑功能。 25. 多谐振荡器输出信号频率f = 1.44 / [(R1 + 2R2)C],代入数据可得f = 1.44 / [(10kΩ + 2×20kΩ)×0.01μF] = 2kHz。占空比q = (R1 + R2) / (R1 + 2R2),代入数据可得q = (10kΩ + 20kΩ) / (10kΩ + 2×20kΩ) = 0.6 = 60%。
