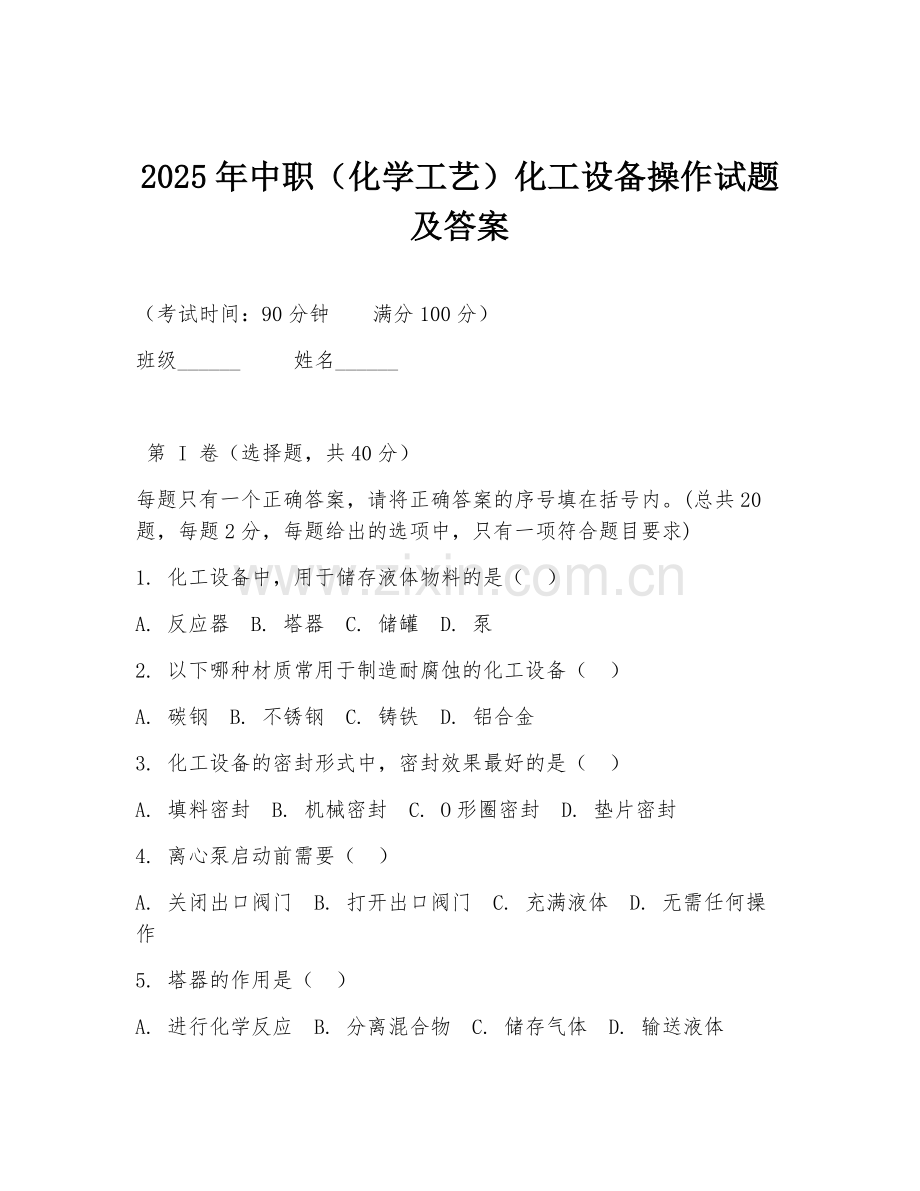

2025年中职（化学工艺）化工设备操作试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分，每题给出的选项中，只有一项符合题目要求)
1. 化工设备中，用于储存液体物料的是（ ）
A. 反应器 B. 塔器 C. 储罐 D. 泵
2. 以下哪种材质常用于制造耐腐蚀的化工设备（ ）
A. 碳钢 B. 不锈钢 C. 铸铁 D. 铝合金
3. 化工设备的密封形式中，密封效果最好的是（ ）
A. 填料密封 B. 机械密封 C. O形圈密封 D. 垫片密封
4. 离心泵启动前需要（ ）
A. 关闭出口阀门 B. 打开出口阀门 C. 充满液体 D. 无需任何操作
5. 塔器的作用是（ ）
A. 进行化学反应 B. 分离混合物 C. 储存气体 D. 输送液体

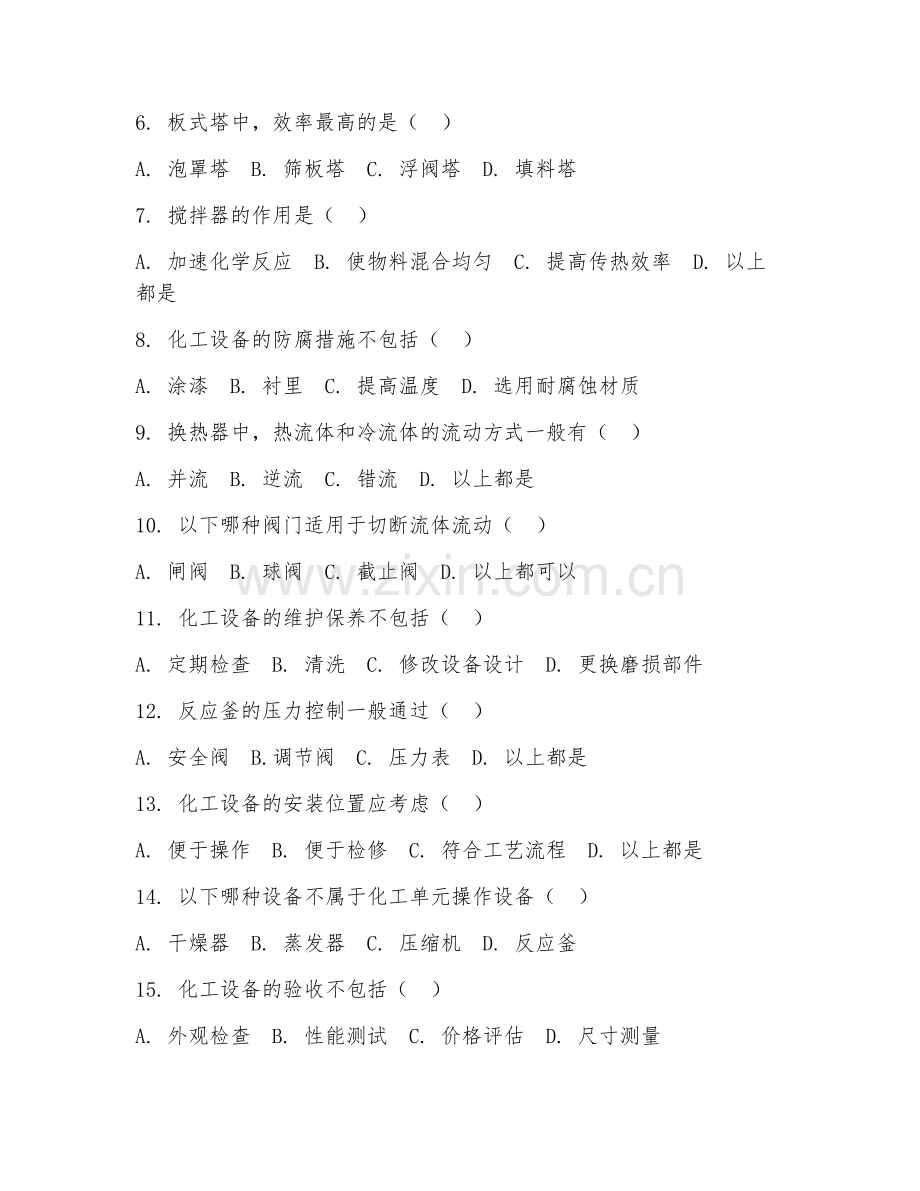

6. 板式塔中，效率最高的是（ ）
A. 泡罩塔 B. 筛板塔 C. 浮阀塔 D. 填料塔
7. 搅拌器的作用是（ ）
A. 加速化学反应 B. 使物料混合均匀 C. 提高传热效率 D. 以上都是
8. 化工设备的防腐措施不包括（ ）
A. 涂漆 B. 衬里 C. 提高温度 D. 选用耐腐蚀材质
9. 换热器中，热流体和冷流体的流动方式一般有（ ）
A. 并流 B. 逆流 C. 错流 D. 以上都是
10. 以下哪种阀门适用于切断流体流动（ ）
A. 闸阀 B. 球阀 C. 截止阀 D. 以上都可以
11. 化工设备的维护保养不包括（ ）
A. 定期检查 B. 清洗 C. 修改设备设计 D. 更换磨损部件
12. 反应釜的压力控制一般通过（ ）
A. 安全阀 B.调节阀 C. 压力表 D. 以上都是
13. 化工设备的安装位置应考虑（ ）
A. 便于操作 B. 便于检修 C. 符合工艺流程 D. 以上都是
14. 以下哪种设备不属于化工单元操作设备（ ）
A. 干燥器 B. 蒸发器 C. 压缩机 D. 反应釜
15. 化工设备的验收不包括（ ）
A. 外观检查 B. 性能测试 C. 价格评估 D. 尺寸测量
16. 管道连接方式中，密封性好且拆卸方便的是（ ）
A. 焊接 B. 法兰连接 C. 螺纹连接 D. 承插连接
17. 化工设备的保温材料应具备（ ）
A. 良好的导热性 B. 耐高温性 C. 耐腐蚀性 D. 以上都是
18. 以下哪种泵适用于输送高粘度液体（ ）
A. 离心泵 B. 齿轮泵 C. 螺杆泵 D. 以上都可以
19. 塔器的直径大小主要影响（ ）
A. 处理能力 B. 分离效率 C. 高度 D. 材质
20. 化工设备的安全附件不包括（ ）
A. 温度计 B. 液位计 C. 流量计 D.灭火器

第 II 卷（非选择题，共60分）
21. 简答题（每题10分，共20分）
（1）简述化工设备的分类及各自的作用。
（2）说明离心泵的工作原理。
22. 计算题（每题10分，共20分）
（1）已知某反应釜的体积为10m³，若要将其装满密度为800kg/m³的液体，需要多少千克液体？
（2）某换热器中，热流体进口温度为150℃，出口温度为100℃，冷流体进口温度为50℃，出口温度为80℃，求对数平均温差。
23. 案例分析题（每题10分，共20分）
某化工厂的一台反应釜在运行过程中突然发生泄漏，经检查发现是釜体焊缝处出现裂缝。请分析可能导致焊缝裂缝的原因，并提出相应的预防措施。
24. 材料分析题（每题10分，共20分）
材料：某化工企业计划新建一套生产装置，需要采购一批化工设备。在设备选型过程中，考虑到设备的性能、价格、维护等因素。现有两种型号的反应釜可供选择，型号A价格较高，但性能优越，维护成本低；型号B价格较低，但性能一般，维护成本高。
问题：请分析该企业应如何选择反应釜，并说明理由。
25. 设计题（每题10分，共20分）
设计一个简单的化工工艺流程，包括原料、主要设备及反应条件等，并说明各设备的作用。

答案：1.C 2.B 3.B 4.C 5.B 6.C 7.D 8.C 9.D 10.D 11.C 12.D 13.D 14.D 15.C 16.B 17.B 18.C 19.A 20.C 21.（1）化工设备分为储存设备（如储罐用于储存液体物料）、反应设备（如反应釜进行化学反应）、分离设备（如塔器分离混合物）、换热设备（如换热器进行热量交换）、传质设备、干燥设备等。各设备作用如上述所举例子。（2）离心泵工作原理：依靠叶轮高速旋转，使叶轮中心处形成低压区，液体在外界大气压作用下进入泵内，被叶轮带动高速旋转，获得能量后从泵的出口排出。22.（1）质量=体积×密度=10×800 = 8000kg。（2）对数平均温差=(150 - 50)-(100 - 80)/ln((150 - 50)/(100 - 80))≈47.7℃。23.原因可能有焊接质量问题（焊接工艺不达标、焊接材料不合格等）、设备制造缺陷、运行过程中压力温度波动大、介质腐蚀等。预防措施：严格控制焊接质量，选用合格材料和工艺；优化运行参数，减少波动；加强设备防腐处理等。24.若企业资金充足且对产品质量要求高，追求长期稳定生产，应选择型号A反应釜，因其性能优越可保证产品质量，维护成本低长期来看更经济。若企业资金紧张，对产品质量要求不是特别高，可选择型号B反应釜，虽性能一般但价格低能降低初期投资成本。25.例如：原料为乙烯和氢气，主要设备有反应釜、压缩机等。乙烯和氢气在反应釜中在一定温度、压力和催化剂作用下发生加成反应生成乙烷。压缩机用于提高气体压力，使反应能在合适压力下进行。反应釜是进行反应的核心设备，提供反应场所和条件。
