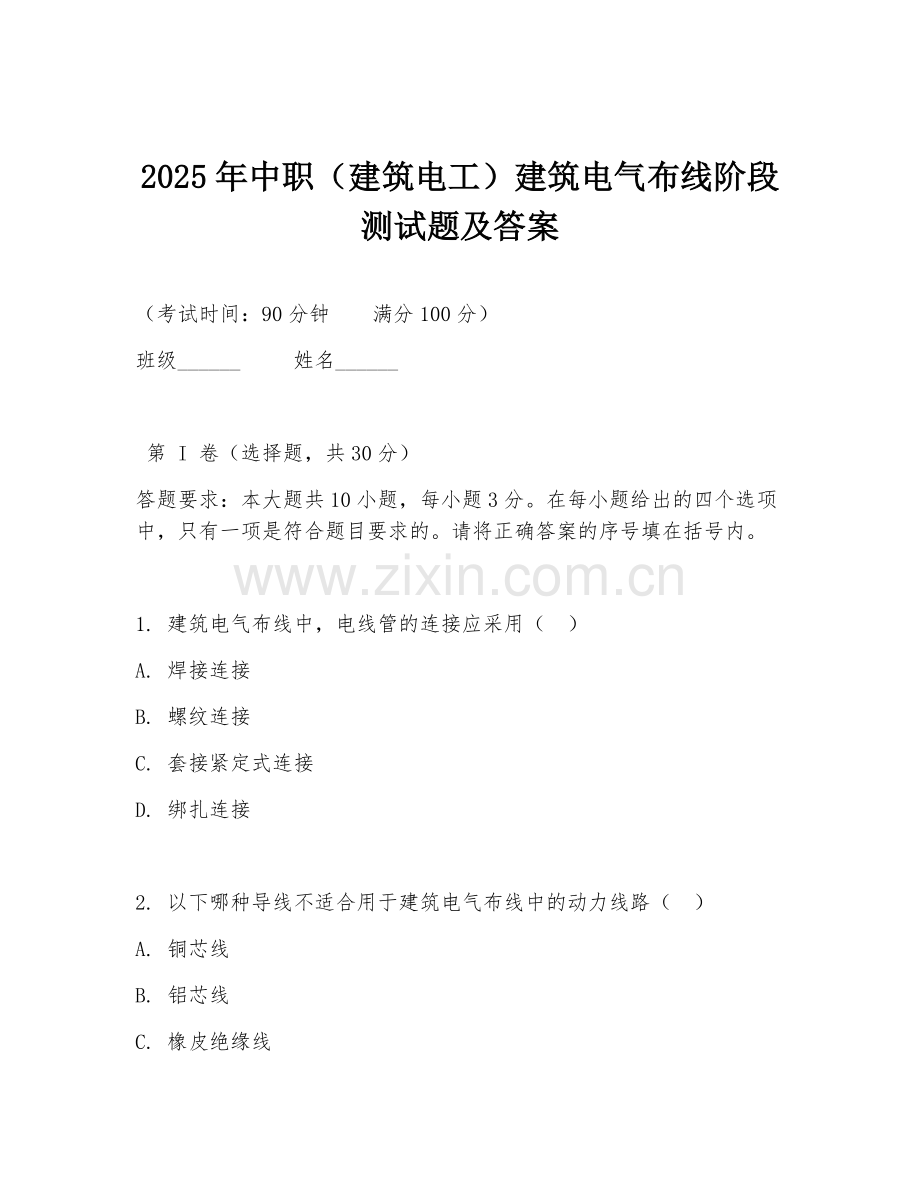

2025年中职（建筑电工）建筑电气布线阶段测试题及答案.doc

2025年中职（建筑电工）建筑电气布线阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 建筑电气布线中，电线管的连接应采用（ ）
A. 焊接连接
B. 螺纹连接
C. 套接紧定式连接
D. 绑扎连接

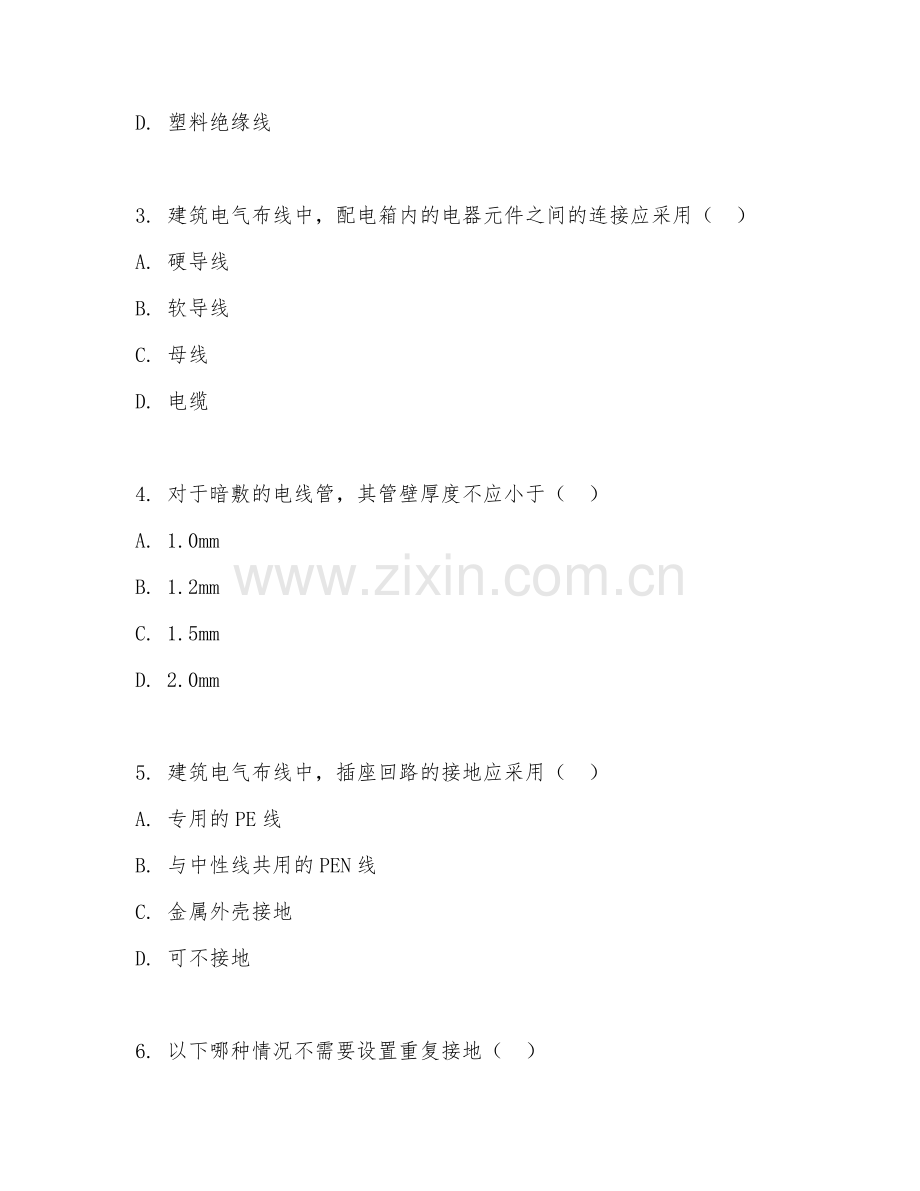

2. 以下哪种导线不适合用于建筑电气布线中的动力线路（ ）
A. 铜芯线
B. 铝芯线
C. 橡皮绝缘线
D. 塑料绝缘线

3. 建筑电气布线中，配电箱内的电器元件之间的连接应采用（ ）
A. 硬导线
B. 软导线
C. 母线
D. 电缆

4. 对于暗敷的电线管，其管壁厚度不应小于（ ）
A. 1.0mm
B. 1.2mm
C. 1.5mm
D. 2.0mm

5. 建筑电气布线中，插座回路的接地应采用（ ）
A. 专用的PE线
B. 与中性线共用的PEN线
C. 金属外壳接地
D. 可不接地

6. 以下哪种情况不需要设置重复接地（ ）
A. 施工现场的TN-S系统
B. 采用TN-C系统的建筑
C. 架空线路的终端
D. 总配电箱处

7. 建筑电气布线中，灯具的安装高度一般不应低于（ ）
A. 2.0m
B. 2.2m
C. 2.5m
D. 3.0m

8. 对于潮湿场所的电气布线，应采用（ ）
A. 普通电线管
B. 镀锌电线管
C. 塑料管
D. 金属软管

9. 建筑电气布线中，电缆桥架的水平安装高度一般不应低于（ ）
A. 2.0m
B. 2.2m
C. 地面以上2.5m
D. 3.0m

10. 以下哪种布线方式适用于建筑物内的垂直布线（ ）
A. 电缆桥架布线
B. 电线管布线
C. 电缆竖井布线
D. 线槽布线

第 II 卷（非选择题，共70分）

二、填空题（每题2分，共10分）
答题要求：请在横线上填上正确的答案。

1. 建筑电气布线中，导线的敷设方式有明敷和______。
2. 配电箱内的电器元件应安装牢固，排列整齐，间距不小于______mm。
3. 建筑电气布线中，接地电阻一般不应大于______Ω。
4. 在TN-S系统中，PE线应采用______色标识。
5. 灯具的安装应牢固可靠，吊灯灯具重量超过______kg时，应采用预埋吊钩或螺栓固定。

三、判断题（每题2分，共10分）
答题要求：判断下列各题的正误，正确的在括号内打“√”，错误的打“×”。

1. 建筑电气布线中，电线管可以直接埋入地下。（ ）
2. 配电箱内的开关电器应能同时断开相线和中性线。（ ）
3. 重复接地的作用是降低漏电设备外壳的对地电压。（ ）
4. 对于三相四线制系统，中性线可以安装熔断器。（ ）
5. 灯具的安装高度低于2.4m时，应采用36V以下的安全电压供电。（ ）

四、简答题（每题分，共30分）
答题要求：请简要回答下列问题。

1. 简述建筑电气布线的基本原则。（1）安全性原则：确保电气系统在运行过程中不会对人员和财产造成危害。（2）可靠性原则：保证电气系统能够稳定、可靠地运行，满足建筑物的使用需求。（3）经济性原则：在满足功能要求的前提下，尽量降低布线成本。（4）美观性原则：布线应整齐、美观，与建筑物的整体环境相协调。（5）便于维护原则：便于对电气系统进行检查维护和故障排除。（6）灵活性原则：布线应具有一定的灵活性，以适应未来可能的变化和扩展。
2. 说明电线管布线的施工步骤。（1）根据设计图纸确定电线管的走向和位置。（2）进行电线管的敷设，注意管子的连接应紧密、牢固，弯曲处应符合规定的弯曲半径。（3）在电线管内穿入牵引线，以便后续穿线。（4）将导线按照规定的颜色和相序穿入电线管内，注意导线不得有接头。（5）对电线管的连接处和分支处进行密封处理，防止杂物进入。（6）安装电线管的固定支架，确保管子安装牢固。（7）对电线管进行标识，注明起点、终点和走向等信息。
3. 简述配电箱的安装要求。（1）配电箱应安装在干燥、通风、便于操作和维护的地方。（2）配电箱的安装高度应符合设计要求，一般底边距地面1.5m左右。（3）配电箱内的电器元件应安装牢固，排列整齐，间距不小于50mm。（4）配电箱的进出线应采用绝缘导线，不得有接头，导线应排列整齐，固定牢固。（5）配电箱的接地应可靠，PE线应采用黄绿双色线。（6）配电箱应设置门锁，防止无关人员误操作。

五、案例分析题（每题10分，共20分）
答题要求：请根据所给案例，分析回答问题。

案例：某施工现场在进行建筑电气布线时，发现部分电线管的连接处不紧密，有缝隙。

1. 请分析这种情况可能会带来哪些安全隐患？电线管连接处不紧密，有缝隙，可能会导致杂物进入管内，影响导线的绝缘性能，增加漏电的风险。同时，也可能会使导线与管壁之间的接触电阻增大，在长时间运行过程中产生过热现象，引发火灾等安全事故。
2. 针对这种情况，应采取哪些整改措施？首先，应将有缝隙连接的电线管重新进行连接，确保连接处紧密、牢固。对已穿入管内的导线进行检查，如有损坏应及时更换。对整个电气布线系统进行全面检查，查看是否还有其他类似的问题。加强对施工人员的培训，提高其施工质量意识，确保后续施工中不再出现类似问题。在后续的使用过程中，定期对电气系统进行检查维护，及时发现和处理潜在的安全隐患。

答案：
1. C
2. B
3. B
4. B
5. A
6. B
7. C
8. B
9. C
10. C

1. 暗敷
2. 80
3. 4
4. 黄绿双
5. 3

1. ×
2. ×
3. √
4. ×
5. √
