中职第三学年（液压与气动技术）液压系统调试2026年综合测试题

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 液压系统调试过程中，首先要检查的是（ ）
A. 液压泵的转向 B. 系统压力 C. 油管连接 D. 液压缸动作
2. 当液压系统出现爬行现象时，可能的原因是（ ）
A. 系统压力过高 B. 空气混入 C. 油温过低 D. 溢流阀故障
3. 调试液压系统时，测量系统压力应使用（ ）
A. 万用表 B. 兆欧表 C. 压力表 D. 示波器
4. 液压系统中，控制油液流动方向的元件是（ ）
A. 液压泵 B. 液压缸 C. 溢流阀 D. 换向阀
5. 若要调节液压系统的工作压力，应调节（ ）
A. 液压泵转速 B. 溢流阀 C. 节流阀 D. 换向阀
6. 液压系统调试时，发现液压缸速度过快，可采取的措施是（ ）
A. 增大系统压力 B. 减小系统压力 C. 调节节流阀 D. 更换液压泵

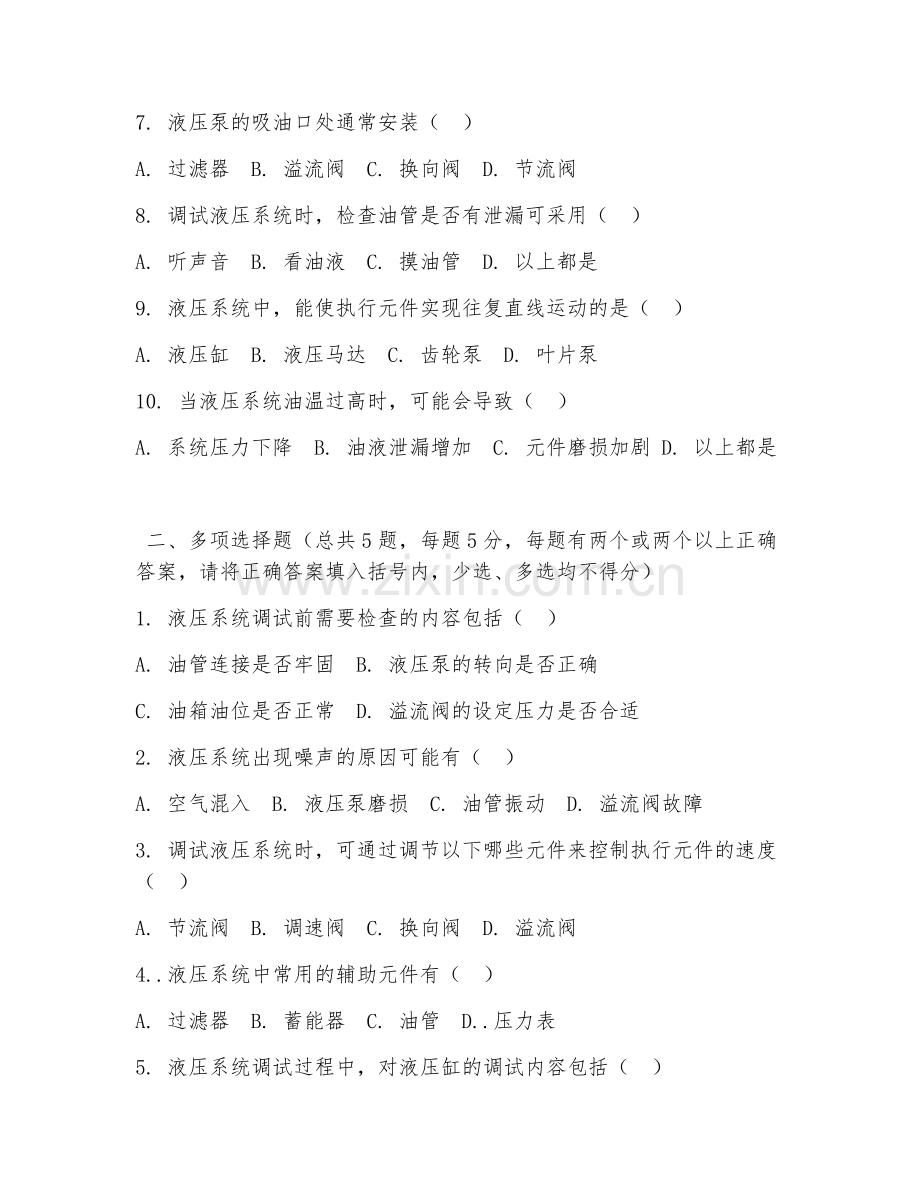

7. 液压泵的吸油口处通常安装（ ）
A. 过滤器 B. 溢流阀 C. 换向阀 D. 节流阀
8. 调试液压系统时，检查油管是否有泄漏可采用（ ）
A. 听声音 B. 看油液 C. 摸油管 D. 以上都是
9. 液压系统中，能使执行元件实现往复直线运动的是（ ）
A. 液压缸 B. 液压马达 C. 齿轮泵 D. 叶片泵
10. 当液压系统油温过高时，可能会导致（ ）
A. 系统压力下降 B. 油液泄漏增加 C. 元件磨损加剧 D. 以上都是

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，请将正确答案填入括号内，少选、多选均不得分）
1. 液压系统调试前需要检查的内容包括（ ）
A. 油管连接是否牢固 B. 液压泵的转向是否正确
C. 油箱油位是否正常 D. 溢流阀的设定压力是否合适
2. 液压系统出现噪声的原因可能有（ ）
A. 空气混入 B. 液压泵磨损 C. 油管振动 D. 溢流阀故障
3. 调试液压系统时，可通过调节以下哪些元件来控制执行元件的速度（ ）
A. 节流阀 B. 调速阀 C. 换向阀 D. 溢流阀
4..液压系统中常用的辅助元件有（ ）
A. 过滤器 B. 蓄能器 C. 油管 D..压力表
5. 液压系统调试过程中，对液压缸的调试内容包括（ ）
A. 检查液压缸的动作是否灵活 B. 测量液压缸的行程
C. 检查液压缸的密封性能 D. 调节液压缸的速度

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 液压系统调试时，可先启动液压泵，再检查系统各部分。（ ）
2. 系统压力过高会导致液压泵过载。（ ）
3. 只要液压泵能正常运转，液压系统就一定能正常工作。（ ）
4. 换向阀可以改变油液的流动方向，但不能调节流量。（ ）
5. 液压系统中油温越低越好，有利于提高系统效率。（ ）
6. 过滤器堵塞会导致液压泵吸油困难。（ ）
7. 调试液压系统时，可通过调节溢流阀来改变系统的工作压力。（ ）
8. 液压缸的速度只与输入流量有关，与负载无关。（ ）
9. 液压系统调试过程中，发现油管有轻微泄漏可不处理。（ ）
10. 液压泵的排量是指泵在单位时间内排出油液的体积。（ ）

四、简答题（总共3题，每题10分）
1. 简述液压系统调试的一般步骤。

2. 液压系统出现压力不足的原因有哪些？

3. 如何判断液压系统中是否混入了空气？

五、综合题（总共2题，每题15分）
1. 某液压系统在调试过程中，液压缸伸出速度缓慢且无力，请分析可能的原因并提出解决措施。

2. 画出一个简单的液压系统原理图，并标注出主要元件名称，简述该系统的工作原理。

答案：
一、1. A 2. B 3. C 4. D 5. B 6. C 7. A 8. D 9. A 10. D
二、1. ABC 2. ABCD 3. AB 4. ABCD 5. ACD
三、1. × 2. √ 3. × 4. √ 5. × 6. √ 7. √ 8. × 9. × 10. ×
四、1.(1)检查系统外观，包括油管连接、元件安装等。(2)检查油箱油位、油温等。(3)启动液压泵，检查泵的运转情况及压力。(4)检查各控制元件动作是否正常。(5)逐步调节系统参数，观察执行元件工作情况。
2. (1)液压泵磨损或故障，排量不足。(2)溢流阀故障，设定压力过低或阀芯损坏。(3)油管泄漏。(4)过滤器堵塞，影响油液流动。(5)液压缸密封不良，有泄漏。
3. (1)观察执行元件运动情况，如有爬行现象可能混入空气。(2)检查油泵吸油口，若有吸气声可能空气混入。(3)触摸油管，若有振动且伴有“嗡嗡”声，可能有空气。
五、1. 原因：(1)液压泵吸油不畅，如过滤器堵塞、油管漏气等。(2)溢流阀设定压力过低或故障。(3)液压缸密封不良，有内泄漏。(4)系统中有空气。措施：(1)清洗或更换过滤器检查油管密封。(2)检查溢流阀，调整压力或更换元件。(3)检查液压缸密封，修复或更换密封件。(4)排除系统中的空气。
2. 原理图：油箱-液压泵-单向阀-溢流阀-换向阀-液压缸-回油箱。工作原理：液压泵从油箱吸油并输出压力油，单向阀防止油液倒流，溢流阀调节系统压力，换向阀控制油液流向，使液压缸实现往复运动，油液最终回到油箱。
