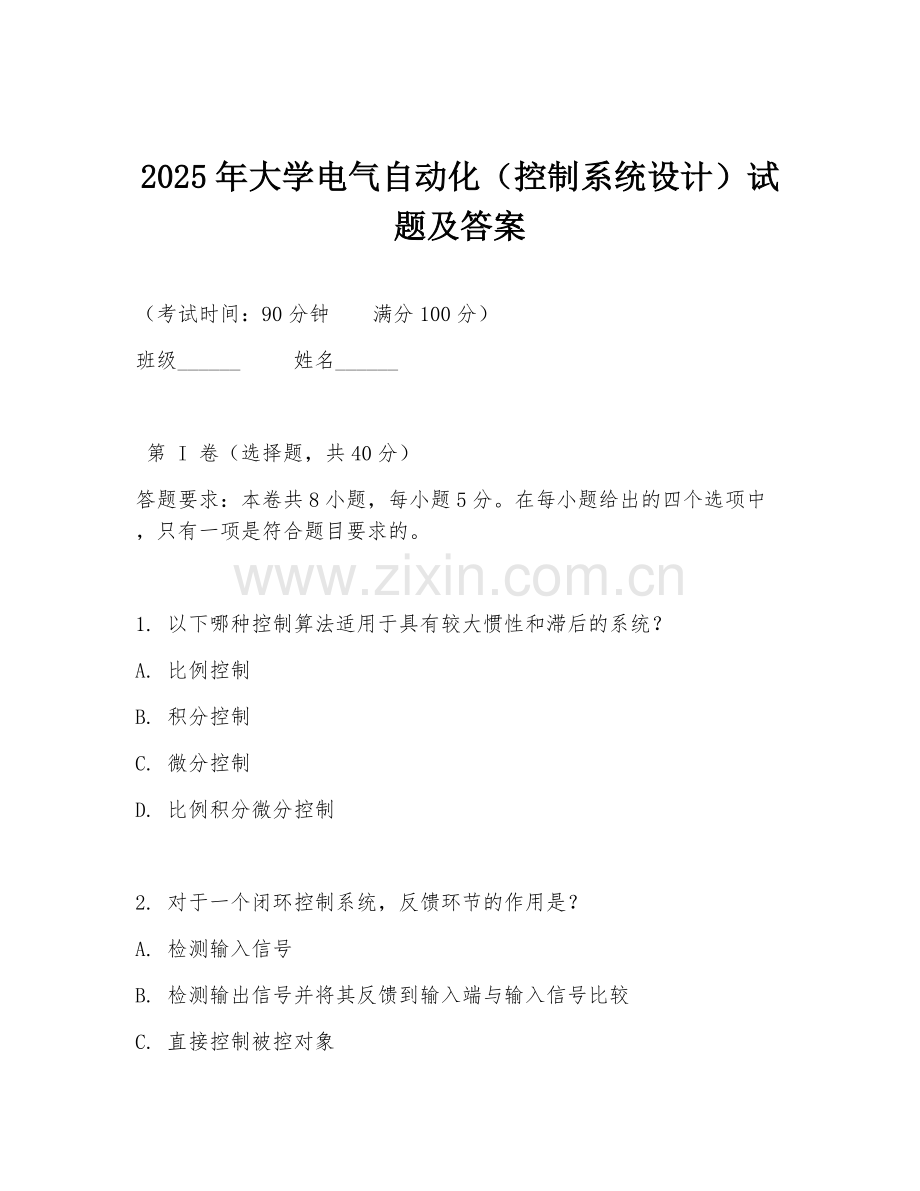

2025年大学电气自动化（控制系统设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
答题要求：本卷共8小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种控制算法适用于具有较大惯性和滞后的系统？
A. 比例控制
B. 积分控制
C. 微分控制
D. 比例积分微分控制

2. 对于一个闭环控制系统，反馈环节的作用是？
A. 检测输入信号
B. 检测输出信号并将其反馈到输入端与输入信号比较
C. 直接控制被控对象

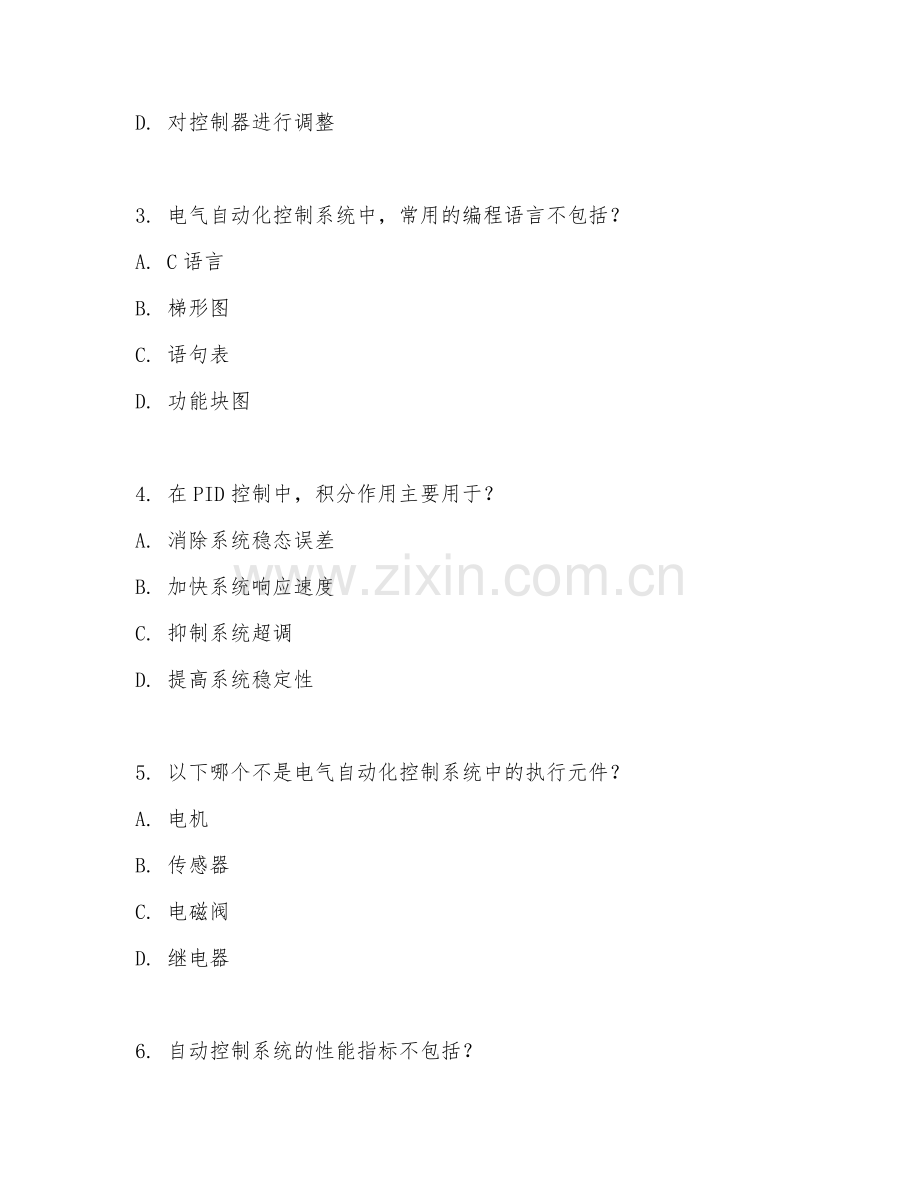

D. 对控制器进行调整

3. 电气自动化控制系统中，常用的编程语言不包括？
A. C语言
B. 梯形图
C. 语句表
D. 功能块图

4. 在PID控制中，积分作用主要用于？
A. 消除系统稳态误差
B. 加快系统响应速度
C. 抑制系统超调
D. 提高系统稳定性

5. 以下哪个不是电气自动化控制系统中的执行元件？
A. 电机
B. 传感器
C. 电磁阀
D. 继电器

6. 自动控制系统的性能指标不包括？
A. 稳定性
B. 快速性
C. 准确性
D. 复杂性

7. 对于一个二阶系统，其阻尼比ζ=0.5时，系统的响应特性为？
A. 欠阻尼
B. 过阻尼
C. 临界阻尼
D. 无阻尼

8. 以下哪种传感器可用于检测物体的位置？
A. 温度传感器
B. 压力传感器
C. 光电传感器
D. 加速度传感器

第 II 卷（非选择题，共60分）

简答题（共20分）
答题要求：本部分共2小题，每小题10分。请简要回答问题。

1. 简述电气自动化控制系统的组成部分及其功能。

2. 说明PID控制中比例、积分、微分系数对系统性能的影响。

分析题（共15分）
答题要求：本部分共1小题，15分。请对给定的系统进行分析。

已知一个简单控制系统，被控对象为一个水箱的水位，采用液位传感器检测水位，通过控制器控制水泵的启停来调节水位。请分析该系统的工作原理，并说明可能存在的干扰因素及解决措施。

设计题（共15分）
答题要求：本部分共1小题，15分。请根据要求设计一个电气自动化控制系统。

设计一个基于PLC的电机正反转控制系统，要求实现电机正反转的手动和自动控制，自动控制时可通过按钮设定正反转时间，并且具有过载保护功能。请画出控制系统的电气原理图，并简要说明工作过程。

综合应用题（共10分）
答题要求：本部分共1小题，10分。请结合所学知识解决实际问题。

某生产线上有一台设备需要精确的速度控制，已知该设备的负载特性较为复杂，存在一定的波动。请设计一个合适的速度控制系统，并说明采用的控制策略及理由。

答案
1. D
2.__B
3.__A
4.__A
5.__B
6.__D
7.__A
8.__C

简答题答案
1. 电气自动化控制系统主要由控制器、被控对象、检测元件、执行元件和反馈环节组成。控制器根据检测元件检测到的被控对象的状态信息，按照预定的控制策略产生控制信号，驱动执行元件对被控对象进行控制；被控对象是被控制的设备或过程；检测元件用于检测被控对象的输出或状态信息；执行元件根据控制器的信号对被控对象进行操作；反馈环节将被控对象的输出反馈到输入端，与输入信号比较，以实现对系统的精确控制。
2. 比例系数Kp增大，系统响应速度加快，但超调量可能增大，稳态误差减小；积分系数Ki增大，积分作用增强，可消除稳态误差，但可能使系统响应变慢，超调量增大；微分系数Kd增大，微分作用增强，可改善系统动态性能，抑制超调，但对噪声敏感。

分析题答案
该系统工作原理为液位传感器实时检测水箱水位，并将水位信号传送给控制器。当水位低于设定值时，控制器发出信号启动水泵向水箱注水；当水位高于设定值时，控制器发出信号停止水泵。可能的干扰因素有：水位传感器的测量误差、水泵性能波动、外界温度变化影响水的密度等。解决措施：选用高精度的水位传感器，定期校准；对水泵进行维护保养，确保性能稳定；考虑温度补偿措施，减少温度变化对水位控制的影响。

设计题答案
电气原理图：PLC的输入端口连接正反转按钮、过载保护信号等，输出端口连接接触器控制电机正反转。工作过程：手动控制时，按下正反转按钮，PLC输出相应信号控制接触器动作实现电机正反转；自动控制时，通过按钮设定正反转时间，PLC按设定时间控制接触器切换，实现电机正反转。当电机过载时，过载保护信号传至PLC，PLC切断电机控制电路，保护电机。

综合应用题答案
可采用闭环控制系统，如采用速度传感器检测设备实际速度，与设定速度比较，差值经PID控制器调节，控制电机转速。采用PID控制策略是因为其能根据系统偏差，综合比例、积分、微分作用，有效克服负载波动对速度控制精度的影响，快速准确地调节电机转速，使设备速度稳定在设定值。
