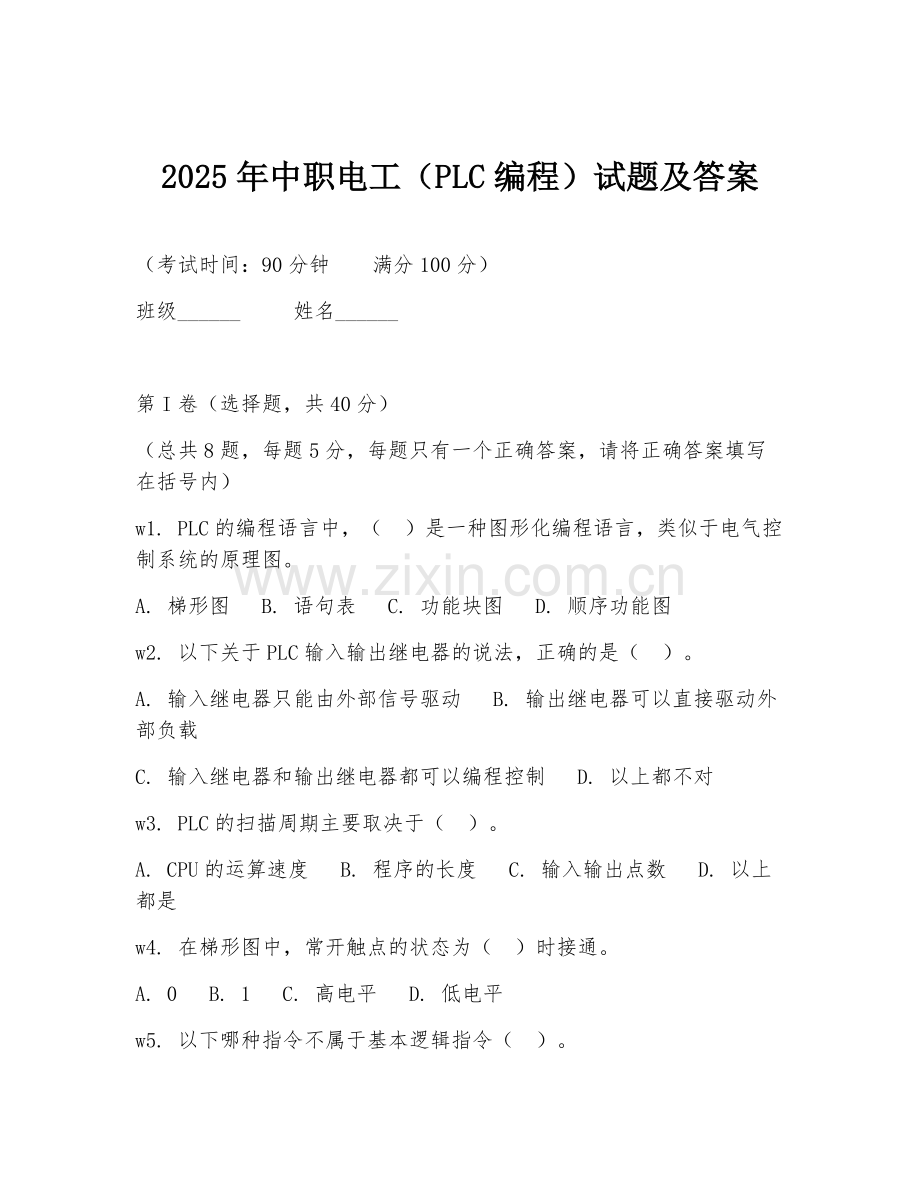

2025年中职电工（PLC编程）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
（总共8题，每题5分，每题只有一个正确答案，请将正确答案填写在括号内）
w1. PLC的编程语言中，（ ）是一种图形化编程语言，类似于电气控制系统的原理图。
A. 梯形图 B. 语句表 C. 功能块图 D. 顺序功能图
w2. 以下关于PLC输入输出继电器的说法，正确的是（ ）。
A. 输入继电器只能由外部信号驱动 B. 输出继电器可以直接驱动外部负载
C. 输入继电器和输出继电器都可以编程控制 D. 以上都不对
w3. PLC的扫描周期主要取决于（ ）。
A. CPU的运算速度 B. 程序的长度 C. 输入输出点数 D. 以上都是
w4. 在梯形图中，常开触点的状态为（ ）时接通。
A. 0 B. 1 C. 高电平 D. 低电平

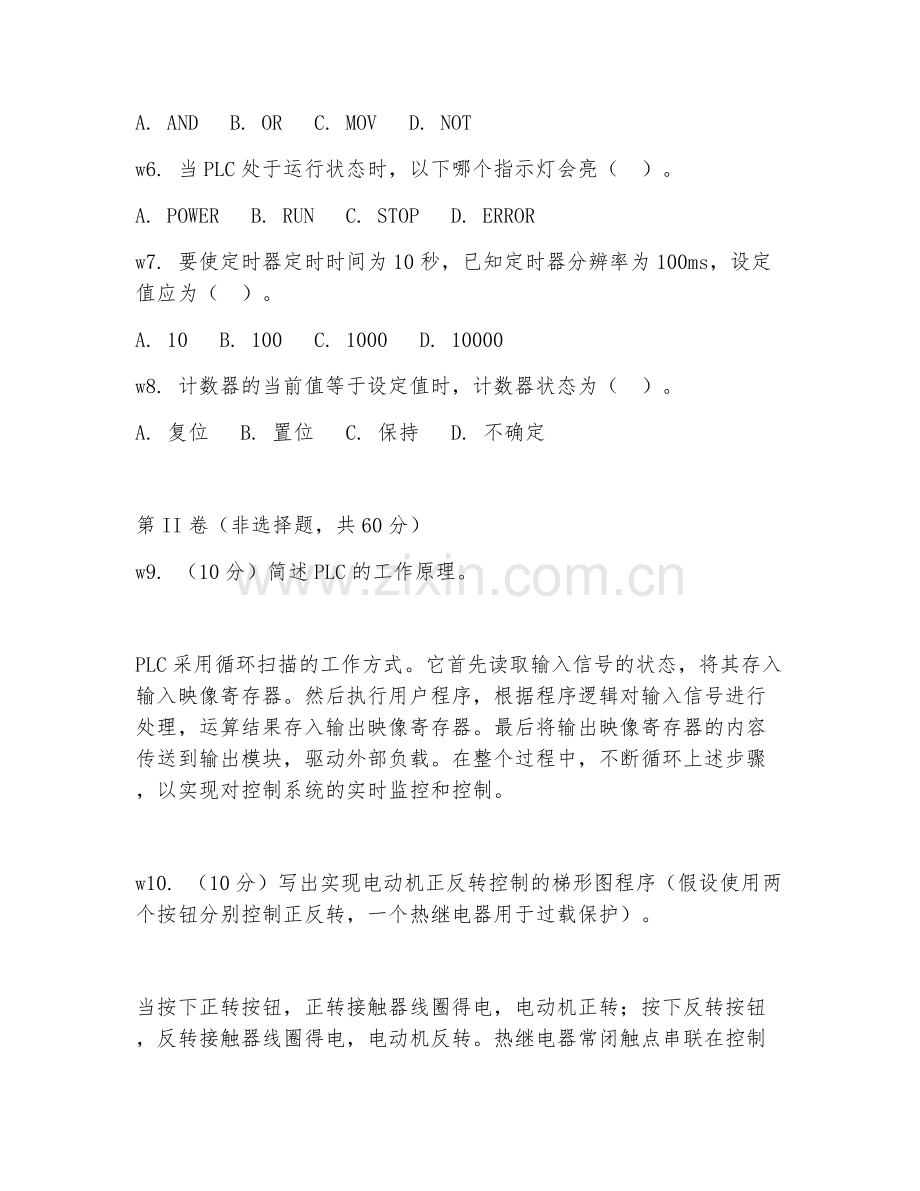

w5. 以下哪种指令不属于基本逻辑指令（ ）。
A. AND B. OR C. MOV D. NOT
w6. 当PLC处于运行状态时，以下哪个指示灯会亮（ ）。
A. POWER B. RUN C. STOP D. ERROR
w7. 要使定时器定时时间为10秒，已知定时器分辨率为100ms，设定值应为（ ）。
A. 10 B. 100 C. 1000 D. 10000
w8. 计数器的当前值等于设定值时，计数器状态为（ ）。
A. 复位 B. 置位 C. 保持 D. 不确定

第II卷（非选择题，共60分）
w9. （10分）简述PLC的工作原理。

PLC采用循环扫描的工作方式。它首先读取输入信号的状态，将其存入输入映像寄存器。然后执行用户程序，根据程序逻辑对输入信号进行处理，运算结果存入输出映像寄存器。最后将输出映像寄存器的内容传送到输出模块，驱动外部负载。在整个过程中，不断循环上述步骤，以实现对控制系统的实时监控和控制。

w10. （10分）写出实现电动机正反转控制的梯形图程序（假设使用两个按钮分别控制正反转，一个热继电器用于过载保护）。

当按下正转按钮，正转接触器线圈得电，电动机正转；按下反转按钮，反转接触器线圈得电，电动机反转。热继电器常闭触点串联在控制电路中，当电动机过载时，热继电器动作，常闭触点断开，切断控制电路，电动机停止运行。

梯形图：
|网络1|LD I0.0|//正转按钮
|----|----|----|
| |O Q0.0|
| |AN I0.2|//热继电器常闭触点
| |AN Q0.1|//反转接触器常闭触点互锁
| |OUT Q0.0|
|网络2|LD I0.1|//反转按钮
|----|----|----|
| |O Q0.1|
| |AN I0.2|
| |AN Q0.0|//正转接触器常闭触点互锁
| |OUT Q0.1|
|网络3|LD I0.2|//热继电器
|----|----|----|
| |LDN Q0.0|
| |LDN Q0.1|
| |OUT Q0.2|//用于指示过载

w11. （15分）分析以下梯形图程序的功能，并说明当X0接通后，Y0的状态变化情况。

网络1：LD X0
|----|----|----|
| |OUT M0|
网络2：LD M0
|----|----|----|
| |TON T0 K100|//定时10秒（100×0.1秒 =
