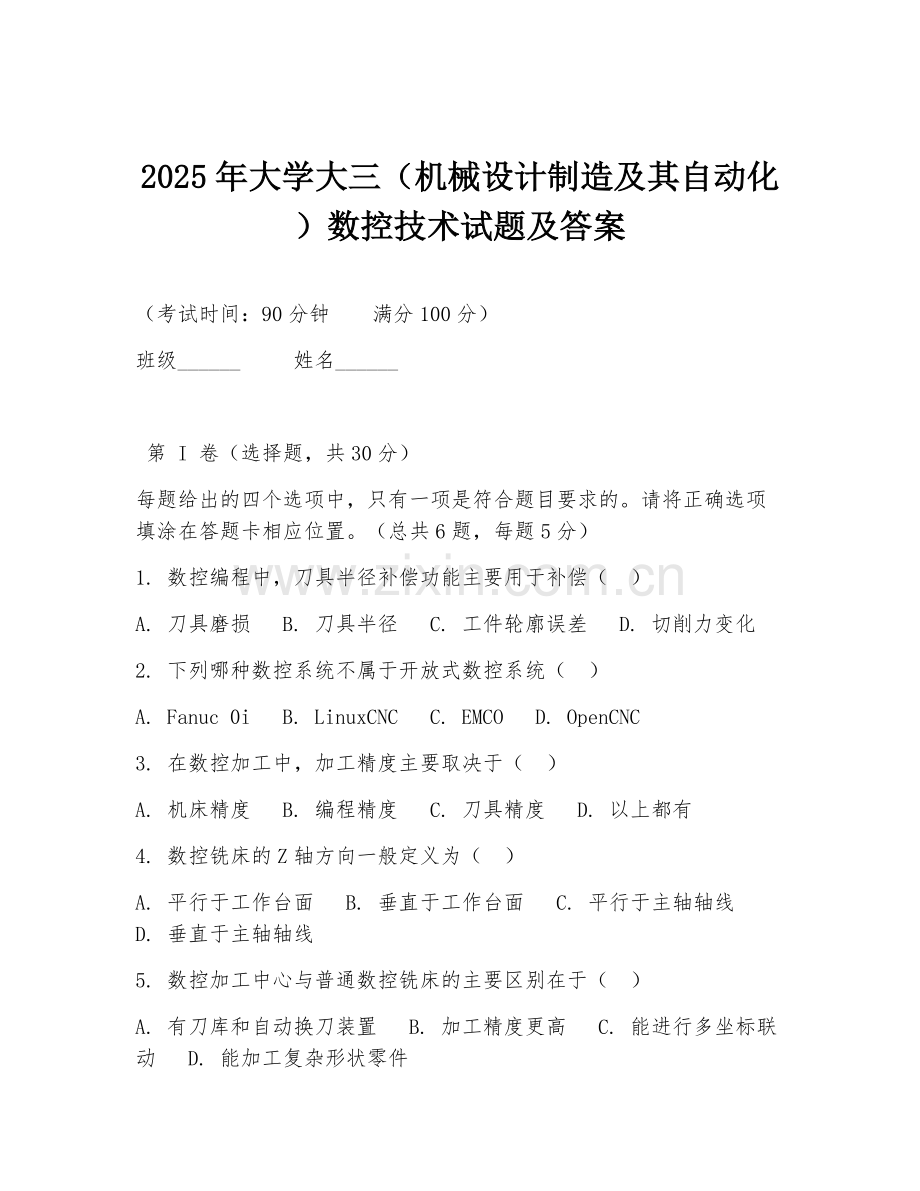

2025年大学大三（机械设计制造及其自动化）数控技术试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共30分）
每题给出的四个选项中，只有一项是符合题目要求的。请将正确选项填涂在答题卡相应位置。（总共6题，每题5分）
1. 数控编程中，刀具半径补偿功能主要用于补偿（ ）
A. 刀具磨损 B. 刀具半径 C. 工件轮廓误差 D. 切削力变化
2. 下列哪种数控系统不属于开放式数控系统（ ）
A. Fanuc 0i B. LinuxCNC C. EMCO D. OpenCNC
3. 在数控加工中，加工精度主要取决于（ ）
A. 机床精度 B. 编程精度 C. 刀具精度 D. 以上都有
4. 数控铣床的Z轴方向一般定义为（ ）
A. 平行于工作台面 B. 垂直于工作台面 C. 平行于主轴轴线 D. 垂直于主轴轴线
5. 数控加工中心与普通数控铣床的主要区别在于（ ）
A. 有刀库和自动换刀装置 B. 加工精度更高 C. 能进行多坐标联动 D. 能加工复杂形状零件
6. 数控系统中，用于控制机床运动轨迹的功能是（ ）
A. 插补功能 B. 进给功能 C. 主轴功能 D. 辅助功能

第 II 卷（非选择题，共70分）
填空题（每题4分，共20分）
1. 数控编程的方法主要有______编程和______编程两种。
2. 数控加工工艺路线设计的主要内容包括______、______、______等。
3. 刀具磨损的形式主要有______磨损、______磨损、______磨损等。
4. 数控系统的核心部件是______。
5. 数控机床的坐标系分为______坐标系和______坐标系。

简答题（每题10分，共30分）
1. 简述数控加工的特点。
2. 说明数控编程中G代码和M代码的作用。
3. 如何选择数控加工刀具？

综合题（共20分）
材料：有一个零件，形状较为复杂，需要在数控铣床上进行加工。其轮廓尺寸精度要求较高，表面粗糙度要求Ra3.2μm。
已知条件：该零件材料为45钢，硬度为HBS220。现有一台配备FANUC 0i数控系统的数控铣床。
问题：请制定该零件的数控加工工艺方案，包括加工工序、刀具选择、切削参数等。

论述题（共20分）
材料：随着制造业的发展，数控技术在机械加工中的应用越来越广泛。
问题：论述数控技术对机械制造业发展的重要意义。

答案：
第 I 卷答案
1. B
2. A
3. D
4. C
5. A
6. A

第 II 卷答案
填空题答案
1. 手工；自动
2. 加工顺序安排；加工方法选择；加工余量确定
3. 前刀面；后刀面；边界
4. 数控装置
5.机床；工件

简答题答案
1. 数控加工的特点：加工精度高、加工质量稳定；自动化程度高，劳动强度低；生产效率高；对零件加工的适应性强；有利于生产管理的现代化。
2. G代码用于控制机床的运动轨迹、速度等，如直线插补、圆弧插补等。M代码用于控制机床的辅助动作，如主轴正反转、冷却液开关等。
3. 选择数控加工刀具应考虑：刀具的类型，根据加工工序和零件形状选择；刀具的尺寸，要与加工部位尺寸相匹配；刀具的材质，根据工件材料选择合适的刀具材质；刀具的精度，保证加工精度要求。

综合题答案
加工工序：粗铣轮廓→半精铣轮廓→精铣轮廓。刀具选择：粗铣用硬质合金铣刀，半精铣和精铣用涂层硬质合金铣刀。切削参数：粗铣主轴转速800r/min，进给速度200mm/min，切削深度5mm；半精铣主轴转速1200r/min，进给速度100mm/min，切削深度2mm；精铣主轴转速1500r/min，进给速度50mm/min，切削深度0.5mm。

论述题答案
数控技术对机械制造业发展具有重要意义。它提高了加工精度和质量，使产品质量更稳定。自动化程度高，降低了劳动强度，提高了生产效率。能适应复杂零件加工，拓展了加工范围。推动了生产管理现代化，实现了信息化管理。促进了制造业的智能化发展，提升了企业竞争力，是机械制造业向高端化发展的关键技术支撑。
