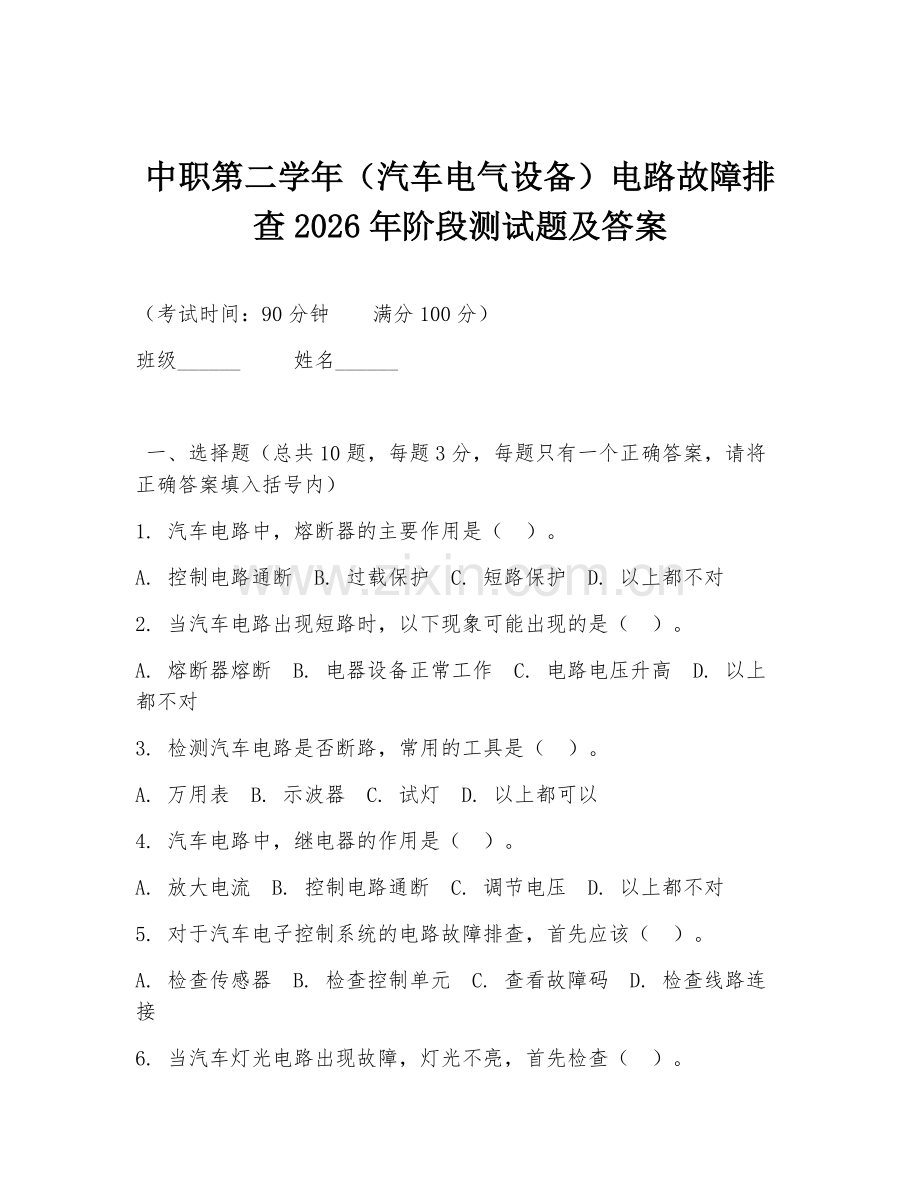

中职第二学年（汽车电气设备）电路故障排查2026年阶段测试题及答案.doc

中职第二学年（汽车电气设备）电路故障排查2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 汽车电路中，熔断器的主要作用是（ ）。
A. 控制电路通断 B. 过载保护 C. 短路保护 D. 以上都不对
2. 当汽车电路出现短路时，以下现象可能出现的是（ ）。
A. 熔断器熔断 B. 电器设备正常工作 C. 电路电压升高 D. 以上都不对
3. 检测汽车电路是否断路，常用的工具是（ ）。
A. 万用表 B. 示波器 C. 试灯 D. 以上都可以
4. 汽车电路中，继电器的作用是（ ）。
A. 放大电流 B. 控制电路通断 C. 调节电压 D. 以上都不对
5. 对于汽车电子控制系统的电路故障排查，首先应该（ ）。
A. 检查传感器 B. 检查控制单元 C. 查看故障码 D. 检查线路连接
6. 当汽车灯光电路出现故障，灯光不亮，首先检查（ ）。
A. 灯泡 B. 开关 C. 熔断器 D. 以上都有可能
7. 汽车电路中，搭铁线的作用是（ ）。
A. 提供电源 B. 构成回路 C. 控制信号 D. 以上都不对
8. 检测汽车电路中某点的电压，应将万用表置于（ ）。
A. 电流档 B. 电阻档 C. 电压档 D. 二极管档
9. 汽车电路故障排查时，以下哪种方法可以快速定位故障点（ ）。
A. 分段检查法 B. 逐一检查法 C. 替换法 D. 以上都可以
10. 对于汽车启动电路故障，可能的原因不包括（ ）。
A. 蓄电池没电 B. 启动机故障 C. 火花塞损坏 D. 启动继电器故障

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 汽车电路故障的类型包括（ ）。
A. 断路 B. 短路 C. 接触不良 D. 漏电
2. 排查汽车电路短路故障时，可以采用的方法有（ ）。
A. 检查熔断器 B. 用万用表电阻档检测 C. 观察电器设备工作情况 D. 检查线路绝缘
3. 汽车电子控制系统电路故障排查时，需要注意的事项有（ ）。
A. 遵循维修手册的指导 B. 先断开电源 C. 防止静电损坏电子元件 D. 随意更换电子元件
4. 对于汽车灯光电路故障，可能涉及的部件有（ ）。
A. 灯泡 B. 灯罩 C. 继电器 D. 开关
5. 汽车电路中，造成接触不良的原因可能有（ ）。
A. 插头松动 B. 导线破损 C. 焊点松动 D. 继电器触点烧蚀

三、判断题（总共10题，每题2分，请判断对错，在括号内打“√”或“×”）
1. 汽车电路中，只要熔断器没熔断，电路就一定没有故障。（ ）
2. 用试灯检测电路时，试灯亮说明电路有断路故障。（ ）
3. 汽车电子控制系统的故障码可以直接确定故障原因。（ ）
4. 汽车电路中，导线颜色相同表示它们的功能相同。（ ）
5. 排查汽车电路故障时，可以不考虑电路图。（ ）
6. 当汽车某个电器设备不工作时，一定是该设备本身故障。（ ）
7. 汽车电路中，搭铁线接触不良不会影响电路正常工作。（ ）
8. 用万用表检测电阻时，电阻值为无穷大表示线路断路。（ ）
9. 汽车启动电路故障，一定是启动机损坏导致的。（ ）
10. 对于汽车电路故障，只要更换故障部件就能解决问题。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1. 简述汽车电路故障排查的基本步骤。
2. 当汽车电路出现短路故障时，可能会有哪些明显的表现？
3. 如何使用万用表检测汽车电路中的电阻？

五、案例分析题（总共2题，每题15分，请根据所给案例分析故障原因并提出解决方案）
1. 一辆汽车在行驶过程中，突然发现仪表盘上的指示灯全部熄灭，同时发动机熄火。经检查，熔断器未熔断，试分析可能出现的故障原因并提出排查和解决方法。
2. 一辆汽车的转向灯不亮，左右转向灯都不工作。试分析可能的故障原因，并说明如何进行故障排查和修复。

答案：
一、1.C 2.A 3.D 4.B 5.C 6.D 7.B 8.C 9.A 10.C
二、1.ABCD 2.ABCD 3.ABC 4.ACD 5.ACD
三、1× 2× 3× 4× 5× 6× 7× 8√ 9× 10×
四、1. 首先查看故障现象，然后读取故障码（若有），接着根据电路图分段检查线路、部件，采用电阻档、电压档等工具检测，逐步排查出故障点。
2. 熔断器熔断、电器设备损坏、线路发热冒烟、电路电压异常降低等。
3. 将万用表置于电阻档，红黑表笔分别接被测电阻两端，读取数值。若电阻无穷大可能断路，电阻过小可能短路。
五、1. 可能原因：电源故障、主电源线断路、仪表板线路故障等。排查方法：检查蓄电池电压，沿主电源线查找断点位置，检查仪表板线路连接及元件。解决方法：修复断路线路，更换损坏部件。
2. 可能原因：转向灯开关故障、熔断器熔断、继电器故障、线路断路等。排查方法：检查熔断器，用万用表检测开关、继电器及线路通断。修复方法：更换故障部件，修复断路线路。
