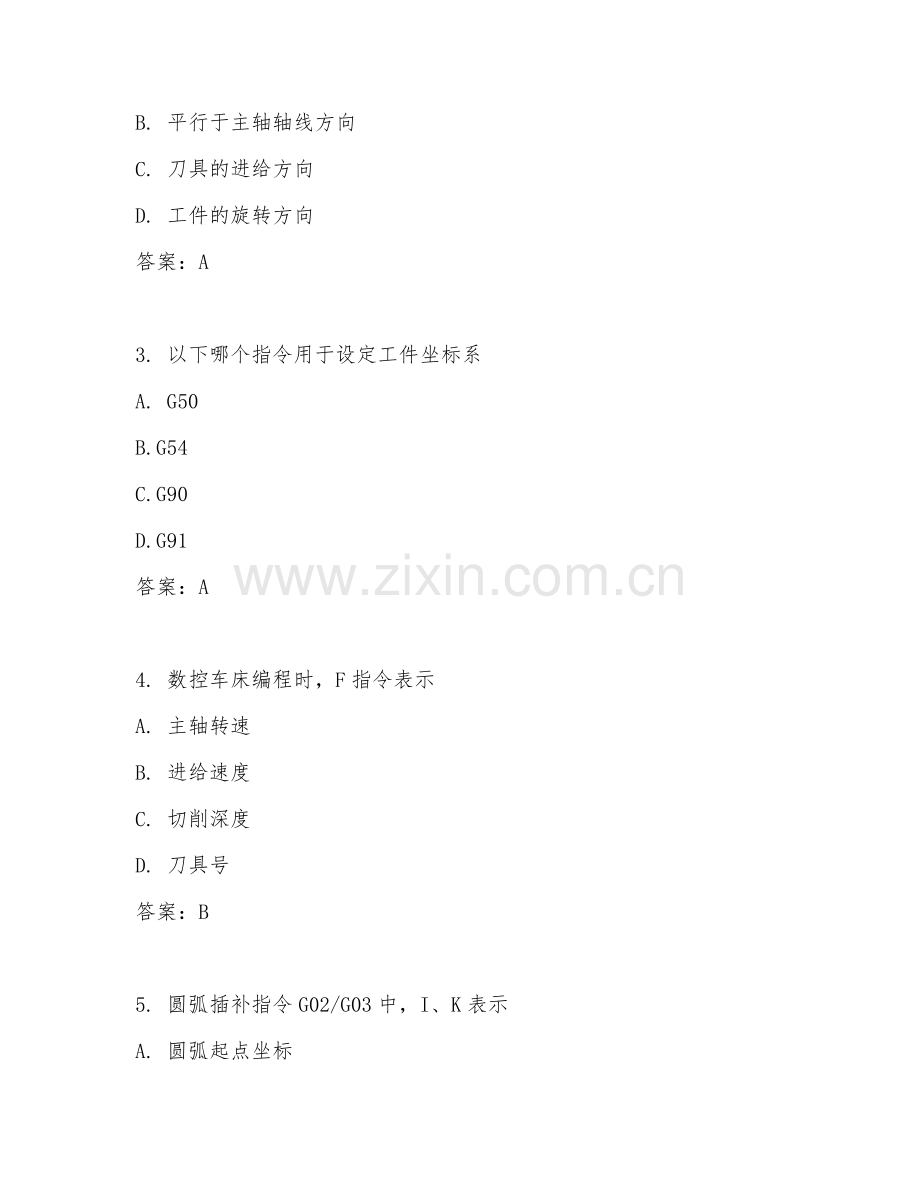

2025年高职专科（数控技术）数控车床编程综合测试题及答案.doc

2025年高职专科（数控技术）数控车床编程综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）

答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案填写在相应位置。

1. 在数控车床编程中，G00指令表示
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 螺纹切削
答案：C

2. 数控车床的X轴一般是指
A. 垂直于主轴轴线方向
B. 平行于主轴轴线方向
C. 刀具的进给方向
D. 工件的旋转方向
答案：A

3. 以下哪个指令用于设定工件坐标系
A. G50
B.G54
C.G90
D.G91
答案：A

4. 数控车床编程时，F指令表示
A. 主轴转速
B. 进给速度
C. 切削深度
D. 刀具号
答案：B

5. 圆弧插补指令G02/G03中，I、K表示
A. 圆弧起点坐标
B. 圆弧终点坐标
C. 圆心相对于圆弧起点的增量坐标
D. 圆弧半径
答案：C

6. 数控车床的Z轴一般是指
A. 垂直于主轴轴线方向
B. 平行于主轴轴线方向
C. 刀具的进给方向
D. 工件的旋转方向
答案：B

第II卷（非选择题，共70分）

7. （10分）简述数控车床编程中M03、M04指令的含义。
答案：M03表示主轴正转，M04表示主轴反转。

8. （15分）写出数控车床加工外圆的完整程序，要求：工件毛坯直径为40mm，加工后直径为36mm，长度为50mm，主轴转速为500r/min，进给速度为0.1mm/r。
答案：
O0001;
G99;
G97 S500 M03;
G00 X42 Z2;
G71 U2 R1;
G71 P10 Q20 U0.5 W0.1 F0.1;
N10 G00 X0;
G01 Z0 F0.1;
X36 Z-50;
N20 X40;
G00 X100 Z100;
M05;
M3;

9. （15分）在数控车床编程中，如何进行螺纹加工？请简述步骤及相关指令。
答案：螺纹加工步骤：首先要确定螺纹的尺寸参数，如螺距等。使用G92指令进行螺纹切削。编程时需指定螺纹的起点坐标、终点坐标、螺距等。例如：G92 X[螺纹终点直径] Z[螺纹终点长度] F[螺距]，通过该指令控制刀具按照设定参数加工出螺纹。

10. （20分）材料：某零件需在数控车床上加工，其外圆表面有一段圆弧，半径为10mm，圆心在X= Z= 30处工件毛坯直径为50mm，长度为80mm。要求编写程序完成该零件外圆及圆弧的加工。
答案：
O0002;
G99;
G97 S600 M03;
G00 X52 Z2;
G71 U2 R1;
G71 P10 Q20 U0.5 W0.1 F0.1;
N10 G00 X0;
G01 Z0 F0.1;
X30;
G02 X50 Z-20 R10;
N20 X52;
G00 X100 Z100;
M05;
M30;

11. （10分）数控车床编程中，G41、G42指令的作用是什么？如何正确使用？
答案：G41表示刀具半径左补偿，G42表示刀具半径右补偿。使用时要先指定补偿平面（如G17、G18或G19），然后根据刀具路径确定使用G41还是G42。例如，刀具沿工件轮廓左侧切削时用G41，沿右侧切削时用G42。使用完补偿指令后，要用G40取消刀具半径补偿。
