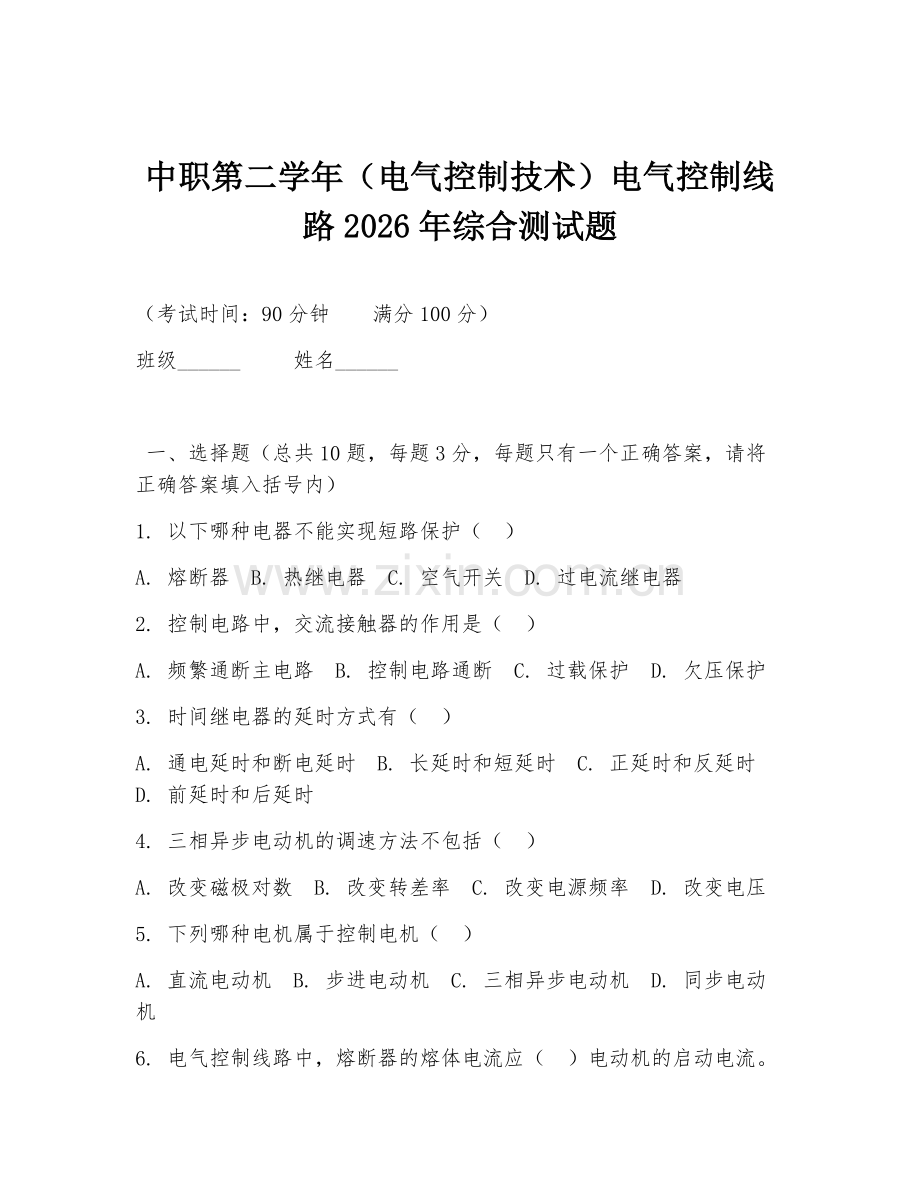

中职第二学年（电气控制技术）电气控制线路2026年综合测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下哪种电器不能实现短路保护（ ）
A. 熔断器 B. 热继电器 C. 空气开关 D. 过电流继电器
2. 控制电路中，交流接触器的作用是（ ）
A. 频繁通断主电路 B. 控制电路通断 C. 过载保护 D. 欠压保护
3. 时间继电器的延时方式有（ ）
A. 通电延时和断电延时 B. 长延时和短延时 C. 正延时和反延时 D. 前延时和后延时
4. 三相异步电动机的调速方法不包括（ ）
A. 改变磁极对数 B. 改变转差率 C. 改变电源频率 D. 改变电压
5. 下列哪种电机属于控制电机（ ）
A. 直流电动机 B. 步进电动机 C. 三相异步电动机 D. 同步电动机
6. 电气控制线路中，熔断器的熔体电流应（ ）电动机的启动电流。

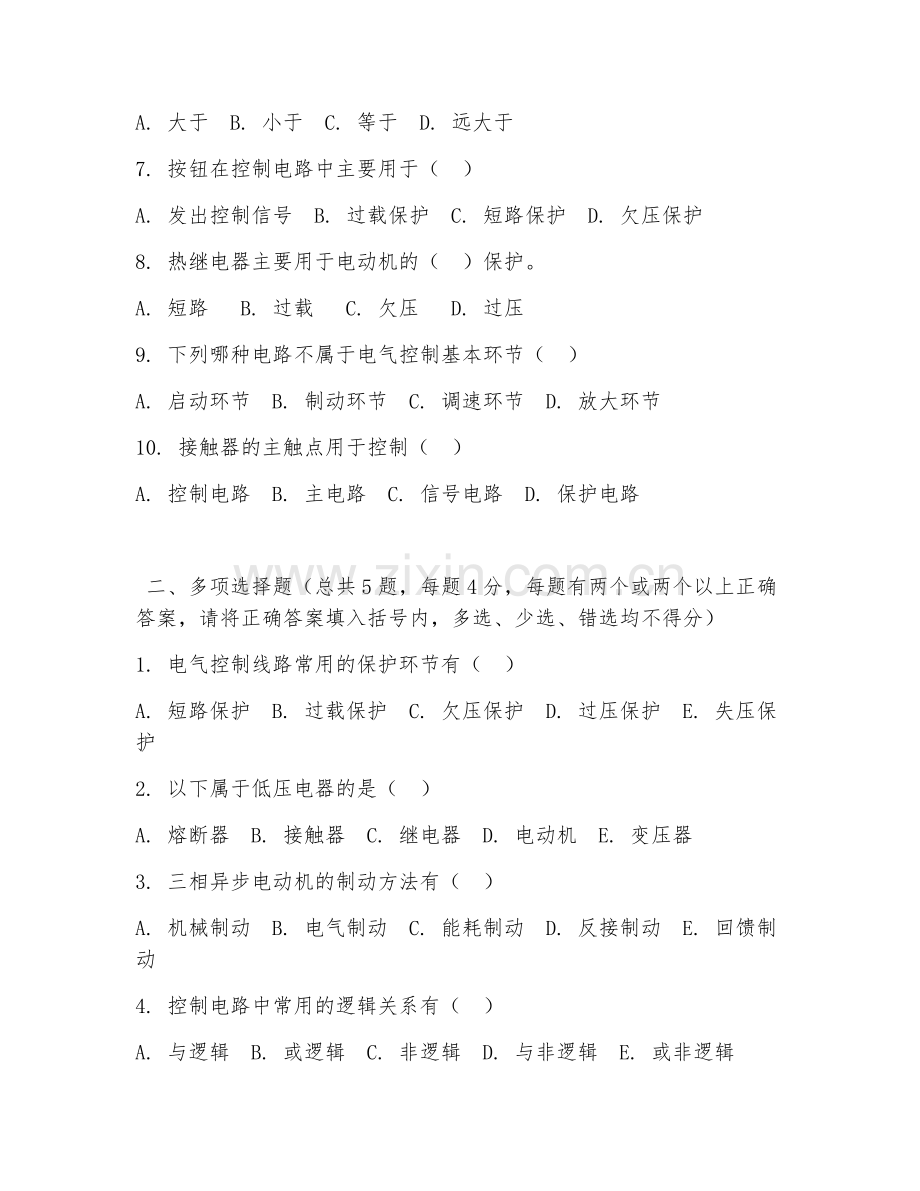

A. 大于 B. 小于 C. 等于 D. 远大于
7. 按钮在控制电路中主要用于（ ）
A. 发出控制信号 B. 过载保护 C. 短路保护 D. 欠压保护
8. 热继电器主要用于电动机的（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压
9. 下列哪种电路不属于电气控制基本环节（ ）
A. 启动环节 B. 制动环节 C. 调速环节 D. 放大环节
10. 接触器的主触点用于控制（ ）
A. 控制电路 B. 主电路 C. 信号电路 D. 保护电路

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 电气控制线路常用的保护环节有（ ）
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护 E. 失压保护
2. 以下属于低压电器的是（ ）
A. 熔断器 B. 接触器 C. 继电器 D. 电动机 E. 变压器
3. 三相异步电动机的制动方法有（ ）
A. 机械制动 B. 电气制动 C. 能耗制动 D. 反接制动 E. 回馈制动
4. 控制电路中常用的逻辑关系有（ ）
A. 与逻辑 B. 或逻辑 C. 非逻辑 D. 与非逻辑 E. 或非逻辑
5. 电气控制线路设计的基本原则有（ ）
A. 安全性 B. 可靠性 C. 经济性 D. 操作维护方便 E. 先进性

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 熔断器的额定电流应大于熔体的额定电流。（ ）
2. 交流接触器的线圈可以串联在控制电路中。（ ）
3. 时间继电器只能实现通电延时。（ ）
4. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
5. 热继电器的双金属片受热后膨胀系数不同而产生弯曲。（ ）
6. 按钮的颜色通常红色表示停止，绿色表示启动。（ ）
7. 电气控制线路中，导线的截面积越大越好。（ ）
8. 接触器的辅助触点可用于控制电路的联锁。（ ）
9. 三相异步电动机的启动电流一般是额定电流的4 - 7倍。（ )
10. 控制电路中，中间继电器可用于增加触点数量。（ ）

四、简答题（总共3题，每题10分）
1. 简述电气控制线路中短路保护、过载保护和欠压保护的原理及常用电器。
2. 说明三相异步电动机直接启动和降压启动的优缺点及适用场合。
3. 画出电动机正反转控制电路原理图，并简述其工作原理。

五、综合应用题（总共2题，每题15分）
1. 设计一个三相异步电动机的两地控制电路，要求两地都能独立控制电动机的启动和停止。
2. 某机床主运动由一台三相异步电动机拖动，要求实现正反转控制、点动控制和过载保护，设计其电气控制线路。

答案：
一、选择题
1. B
解析：热继电器主要用于过载保护，不能实现短路保护。熔断器、空气开关、过电流继电器都可用于短路保护。
2. A
解析：交流接触器在控制电路中主要作用是频繁通断主电路，控制电路通断一般由按钮、继电器等实现，过载保护由热继电器等实现，欠压保护由接触器自身电磁机构实现部分功能。
3. A
解析：时间继电器的延时方式有通电延时和断电延时两种。
4. D
解析：三相异步电动机调速方法有改变磁极对数、改变转差率、改变电源频率，改变电压不能调速。
5. B
解析：步进电动机属于控制电机，直流电动机、三相异步电动机、同步电动机属于动力电机。
6. A
解析：熔断器熔体电流应大于电动机启动电流，以保证正常启动时熔体不熔断，在短路时能及时熔断切断电路。
7. A
解析：按钮在控制电路中主要用于发出控制信号，如启动、停止等信号。
8. B
解析：热继电器主要用于电动机的过载保护，通过双金属片受热弯曲推动触点动作。
9. D
解析：电气控制基本环节包括启动、制动、调速等环节，放大环节不属于基本环节。
10. B
解析：接触器主触点用于控制主电路的通断，辅助触点用于控制电路等。

二、多项选择题
1. ABCDE
解析：电气控制线路常用保护环节包括短路、过载、欠压、过压、失压保护。
2. ABC
解析：熔断器、接触器、继电器属于低压电器，电动机、变压器属于电气设备。
3. ABCDE
解析：三相异步电动机制动方法有机械制动和电气制动，电气制动又包括能耗制动、反接制动、回馈制动。
4. ABCDE
解析：控制电路常用逻辑关系有与、或、非、与非、或非逻辑。
5. ABCDE
解析：电气控制线路设计基本原则有安全性、可靠性、经济性、操作维护方便、先进性。

三、判断题
1. √
2. ×
解析：交流接触器线圈应并联在控制电路中。
3. ×
4. √
5. √
6. √
7. ×
解析：导线截面积应根据实际电流等合理选择，并非越大越好。
8. √
9. √
10. √

简答题
1. 简述电气控制线路中短路保护、过载保护和欠压保护的原理及常用电器。
短路保护原理：当电路发生短路时，电流急剧增大，使熔断器熔体熔断或断路器跳闸切断电路。常用电器有熔断器、断路器。过载保护原理：电动机过载时电流增大，热继电器双金属片受热弯曲，使触点动作切断电路。常用电器是热继电器。欠压保护原理：当电源电压降低时，接触器电磁吸力不足，衔铁释放，切断主电路。常用电器是接触器。
2. 说明三相异步电动机直接启动和降压启动的优缺点及适用场合。
直接启动优点：简单、可靠、启动转矩大。缺点：启动电流大，对电网冲击大。适用场合：小容量电动机，不频繁启动且电源容量较大。降压启动优点：启动电流小。缺点：启动转矩减小，设备较复杂。适用场合：大容量电动机，轻载启动或要求启动电流小的场合。
3. 画出电动机正反转控制电路原理图，并简述其工作原理。
原理图：通过两个接触器KM1、KM2主触点相序相反实现正反转，控制电路中通过按钮和接触器辅助触点实现联锁。工作原理：正转时，按下正转按钮，KM1线圈得电，主触点闭合，电动机正转；反转时，按下反转按钮，KM2线圈得电，主触点闭合，电动机反转，同时利用辅助触点实现互锁，防止正反转接触器同时吸合造成短路。

综合应用题
1. 设计一个三相异步电动机的两地控制电路，要求两地都能独立控制电动机的启动和停止。
在两地分别设置启动按钮SB1、SB3和停止按钮SB2、SB4，两个接触器KM1、KM2。两地启动按钮并联后与KM1线圈串联构成一条支路，两地停止按钮串联后与KM1线圈串联构成另一条支路；KM2同理。实现两地独立控制启动和停止。
2. 某机床主运动由一台三相异步电动机拖动，要求实现正反转控制点动控制和过载保护，设计其电气控制线路。
采用两个接触器KM1、KM2实现正反转，正反转按钮分别控制对应接触器。点动控制通过点动按钮与接触器常开触点并联实现。过载保护用热继电器FR，主电路中热继电器串联在电动机主电路中，控制电路中串联热继电器常闭触点，当过载时热继电器动作切断控制电路。
