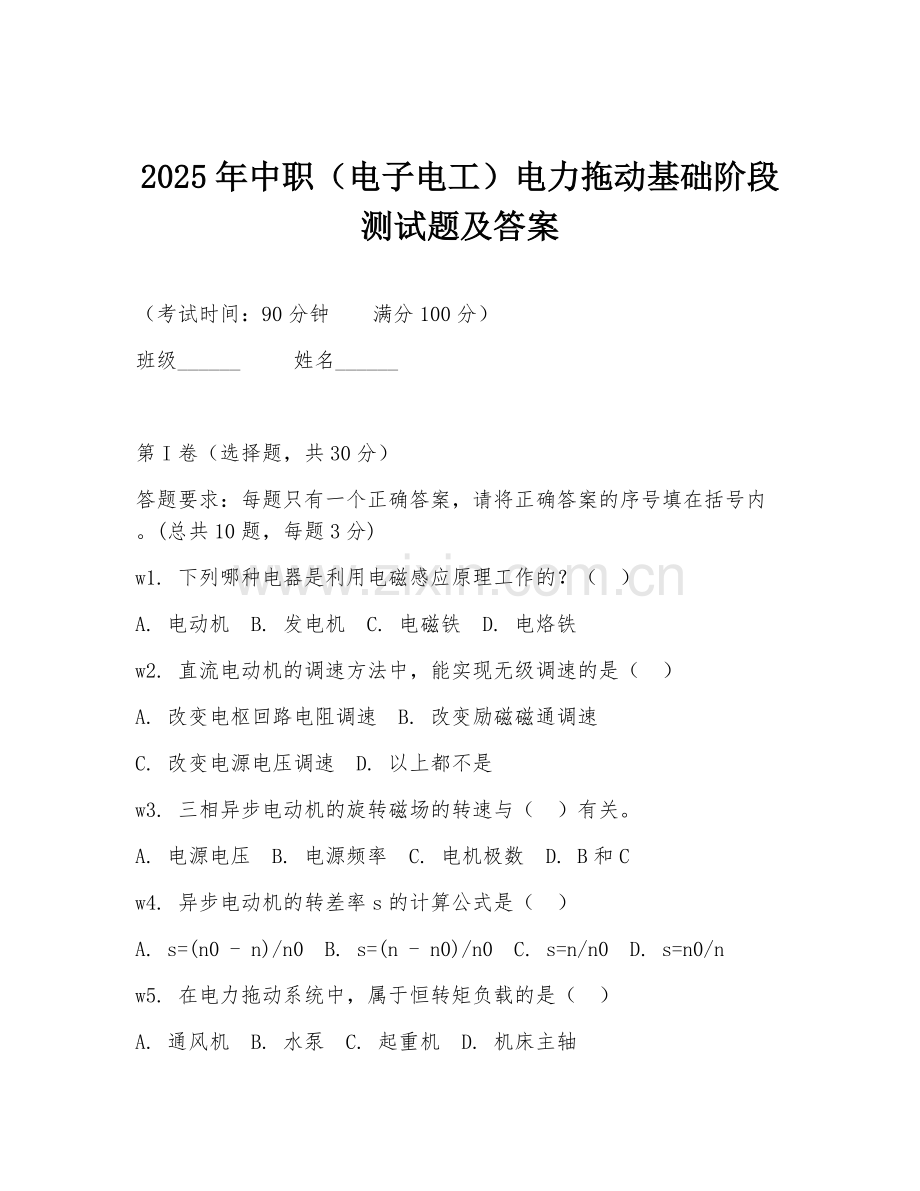

2025年中职（电子电工）电力拖动基础阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
w1. 下列哪种电器是利用电磁感应原理工作的？（ ）
A. 电动机 B. 发电机 C. 电磁铁 D. 电烙铁
w2. 直流电动机的调速方法中，能实现无级调速的是（ ）
A. 改变电枢回路电阻调速 B. 改变励磁磁通调速
C. 改变电源电压调速 D. 以上都不是
w3. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源电压 B. 电源频率 C. 电机极数 D. B和C
w4. 异步电动机的转差率s的计算公式是（ ）
A. s=(n0 - n)/n0 B. s=(n - n0)/n0 C. s=n/n0 D. s=n0/n
w5. 在电力拖动系统中，属于恒转矩负载的是（ ）
A. 通风机 B. 水泵 C. 起重机 D. 机床主轴

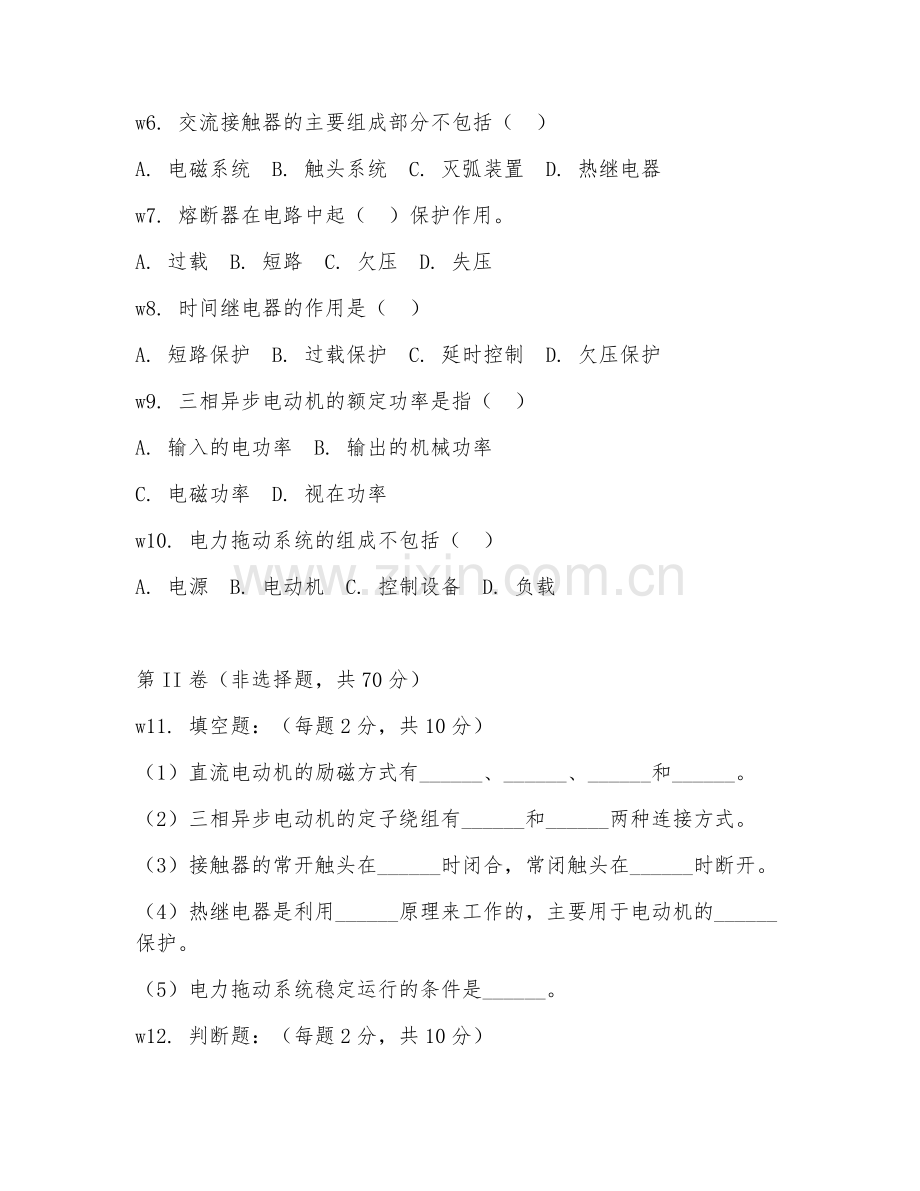

w6. 交流接触器的主要组成部分不包括（ ）
A. 电磁系统 B. 触头系统 C. 灭弧装置 D. 热继电器
w7. 熔断器在电路中起（ ）保护作用。
A. 过载 B. 短路 C. 欠压 D. 失压
w8. 时间继电器的作用是（ ）
A. 短路保护 B. 过载保护 C. 延时控制 D. 欠压保护
w9. 三相异步电动机的额定功率是指（ ）
A. 输入的电功率 B. 输出的机械功率
C. 电磁功率 D. 视在功率
w10. 电力拖动系统的组成不包括（ ）
A. 电源 B. 电动机 C. 控制设备 D. 负载

第II卷（非选择题，共70分）
w11. 填空题：（每题2分，共10分）
（1）直流电动机的励磁方式有______、______、______和______。
（2）三相异步电动机的定子绕组有______和______两种连接方式。
（3）接触器的常开触头在______时闭合，常闭触头在______时断开。
（4）热继电器是利用______原理来工作的，主要用于电动机的______保护。
（5）电力拖动系统稳定运行的条件是______。
w12. 判断题：（每题2分，共10分）
（1）只要电动机的旋转方向改变，其电磁转矩的方向也会改变。（ ）
（2）三相异步电动机的转速越高，其转差率越大。（ ）
（3）接触器的主触头用于控制主电路的通断，辅助触头用于控制辅助电路的通断。（ ）
（4）熔断器的熔体熔断后，可以用相同规格的导线代替。（ ）
（5）电力拖动系统中，负载转矩与转速无关的负载称为恒功率负载。（ ）
w13. 简答题：（每题10分，共30分）
（1）简述直流电动机的调速方法及其特点。
（2）说明三相异步电动机的工作原理。
（3）分析电力拖动系统中负载转矩的类型及其特点。
w14. 材料分析题：（每题10分，共20分）
某机床拖动系统采用三相异步电动机，型号为Y132S-4，额定功率为5.5kW，额定电压为380V，额定电流为11.6A，额定转速为1440r/min。现发现电动机在运行过程中转速明显下降，且有过热现象。经检查，电源电压正常，电动机负载正常，初步判断可能是电动机内部故障。
（1）请分析可能导致电动机转速下降和过热的原因。
（2）针对上述原因，应如何进行检查和处理？

w15. 设计题：（10分）
设计一个电动机正反转控制电路，要求采用接触器联锁和按钮联锁，确保电路安全可靠。请画出控制电路图，并说明工作原理。

答案：
w1. B
w2. C
w3. D
w4. A
w5. C
w6. D
w7. B
w8. C
w9. B
w10. A
w11. （1）他励；并励；串励；复励 （2）星形连接；三角形连接 （3）通电；断电 （
