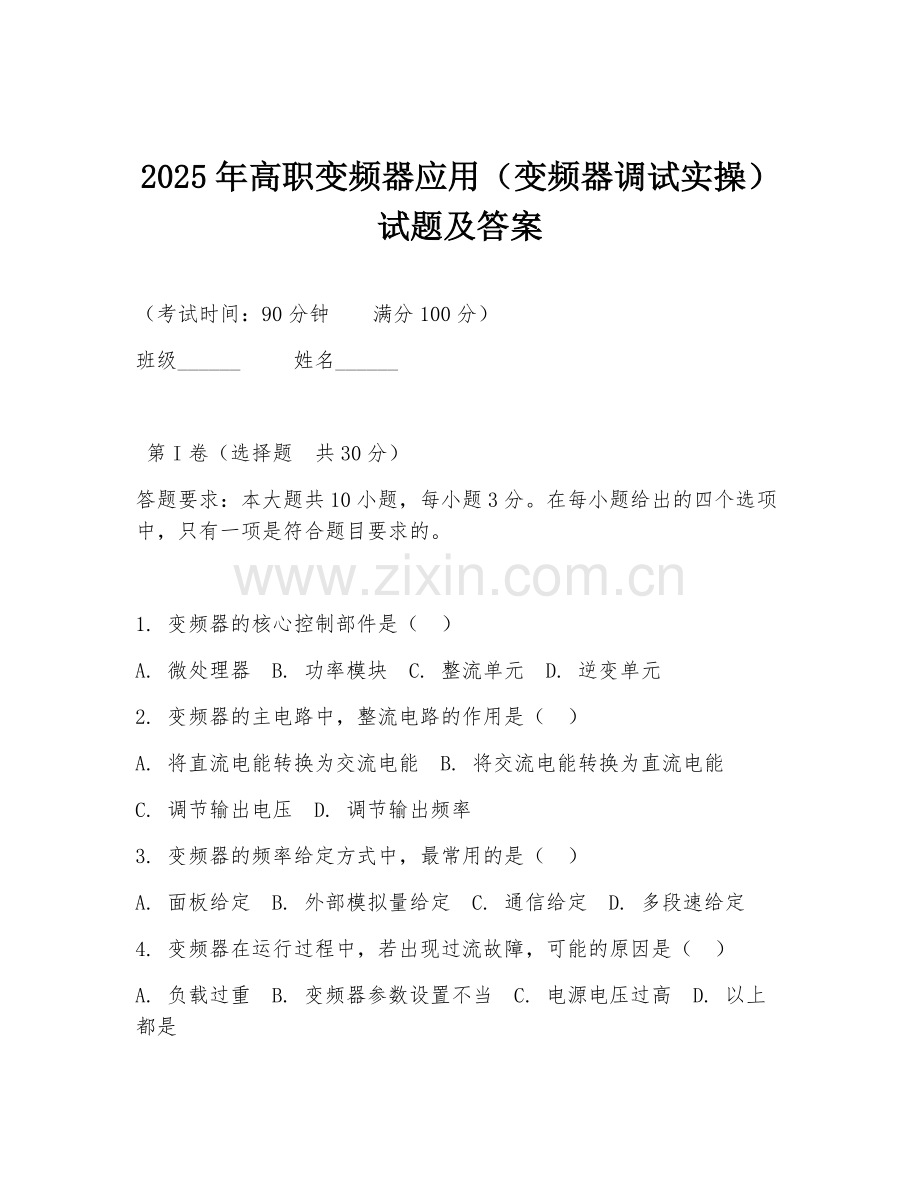

2025年高职变频器应用（变频器调试实操）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 变频器的核心控制部件是（ ）
A. 微处理器 B. 功率模块 C. 整流单元 D. 逆变单元
2. 变频器的主电路中，整流电路的作用是（ ）
A. 将直流电能转换为交流电能 B. 将交流电能转换为直流电能
C. 调节输出电压 D. 调节输出频率
3. 变频器的频率给定方式中，最常用的是（ ）
A. 面板给定 B. 外部模拟量给定 C. 通信给定 D. 多段速给定
4. 变频器在运行过程中，若出现过流故障，可能的原因是（ ）
A. 负载过重 B. 变频器参数设置不当 C. 电源电压过高 D. 以上都是

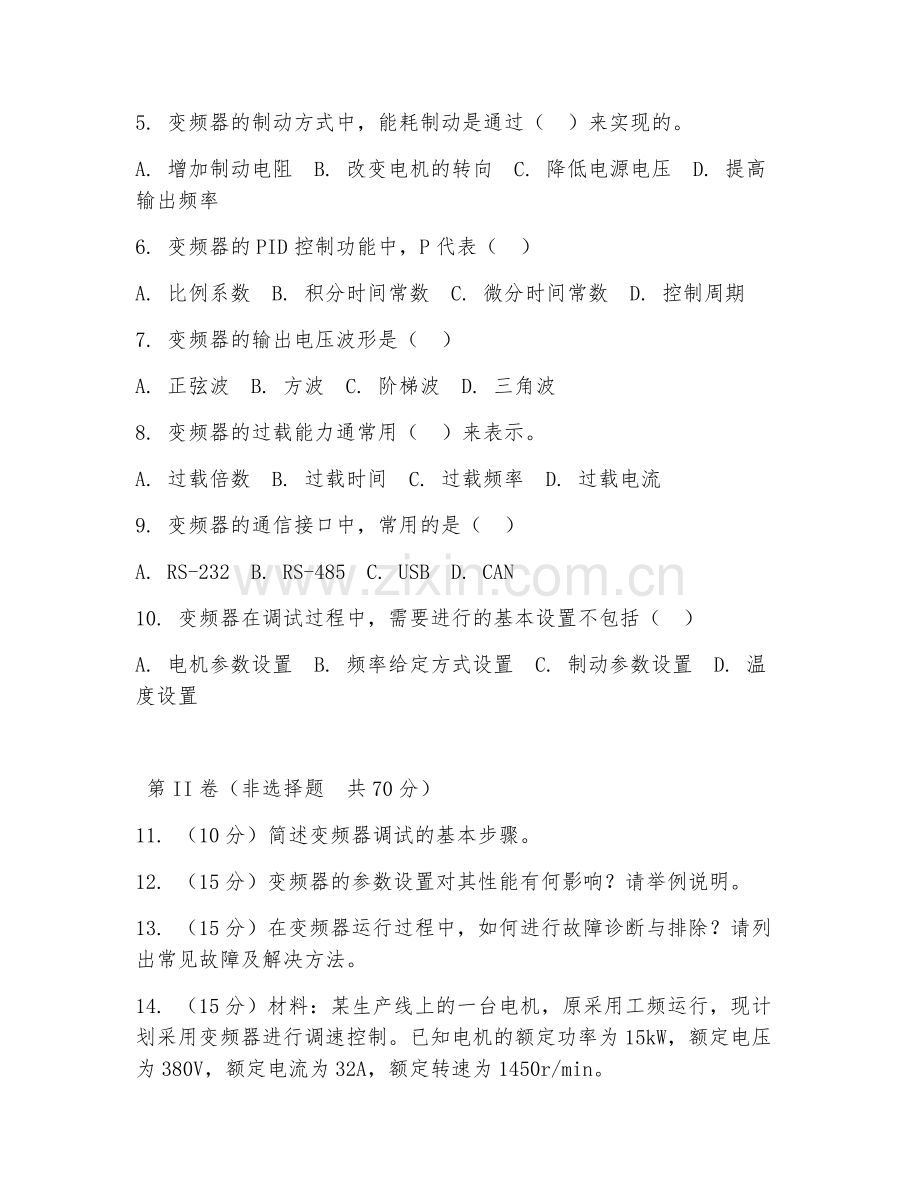

5. 变频器的制动方式中，能耗制动是通过（ ）来实现的。
A. 增加制动电阻 B. 改变电机的转向 C. 降低电源电压 D. 提高输出频率
6. 变频器的PID控制功能中，P代表（ ）
A. 比例系数 B. 积分时间常数 C. 微分时间常数 D. 控制周期
7. 变频器的输出电压波形是（ ）
A. 正弦波 B. 方波 C. 阶梯波 D. 三角波
8. 变频器的过载能力通常用（ ）来表示。
A. 过载倍数 B. 过载时间 C. 过载频率 D. 过载电流
9. 变频器的通信接口中，常用的是（ ）
A. RS-232 B. RS-485 C. USB D. CAN
10. 变频器在调试过程中，需要进行的基本设置不包括（ ）
A. 电机参数设置 B. 频率给定方式设置 C. 制动参数设置 D. 温度设置

第II卷（非选择题 共70分）
11. （10分）简述变频器调试的基本步骤。
12. （15分）变频器的参数设置对其性能有何影响？请举例说明。
13. （15分）在变频器运行过程中，如何进行故障诊断与排除？请列出常见故障及解决方法。
14. （15分）材料：某生产线上的一台电机，原采用工频运行，现计划采用变频器进行调速控制。已知电机的额定功率为15kW，额定电压为380V，额定电流为32A，额定转速为1450r/min。
问题：请根据上述材料，设计一套变频器调速控制系统方案，包括变频器的选型、参数设置以及外围电路的设计。
15. （15分）材料：某企业的一台变频器在运行过程中出现了频繁跳闸的故障。经过检查，发现变频器的输出电流超过了额定电流。
问题：请分析可能导致变频器输出电流超过额定电流的原因，并提出相应的解决措施。

答案：
1. A
2. B
3. B
4. D
5. A
6. A
7. C
8. A
9. B
10. D

11. 变频器调试基本步骤：首先检查变频器的安装是否正确，接线是否牢固。然后进行电机参数设置，如额定功率、额定电流、额定转速等。接着设置频率给定方式，选择合适的控制模式。再进行运行调试，观察变频器的运行状态，检查输出电压、电流等参数是否正常。最后进行功能测试，验证变频器的各项功能是否满足要求。
12. 参数设置对变频器性能影响：如加速时间设置过短，电机可能会出现过流；减速时间设置过短，可能会导致电机过压。又如，比例增益设置过大，系统可能会产生振荡；积分时间常数设置过大，调节作用可能减弱。合理设置参数能使变频器更好地适应负载，提高控制精度和运行稳定性。
13. 故障诊断与排除：常见故障如过流，可能是负载过重或变频器参数设置不当，需检查负载并调整参数。过压故障可能是减速时间过短，可适当延长减速时间。欠压故障可能是电源电压不稳定，需检查电源。解决方法包括调整参数、检查负载、改善电源等。
14. 变频器选型：根据电机功率和电流，选择功率稍大于15kW的变频器，如ABB ACS510系列。参数设置：设置电机额定参数，加速时间5s，减速时间5s，频率上限50Hz等。外围电路设计：包括断路器、接触器、热继电器等，用于保护和控制电机。
15. 原因：负载过重，电机堵转等。解决措施：检查负载是否正常，减轻负载；检查电机是否有故障，如有则维修电机；适当增大变频器的过载能力设置；检查变频器的参数设置是否正确，如有必要进行调整。
