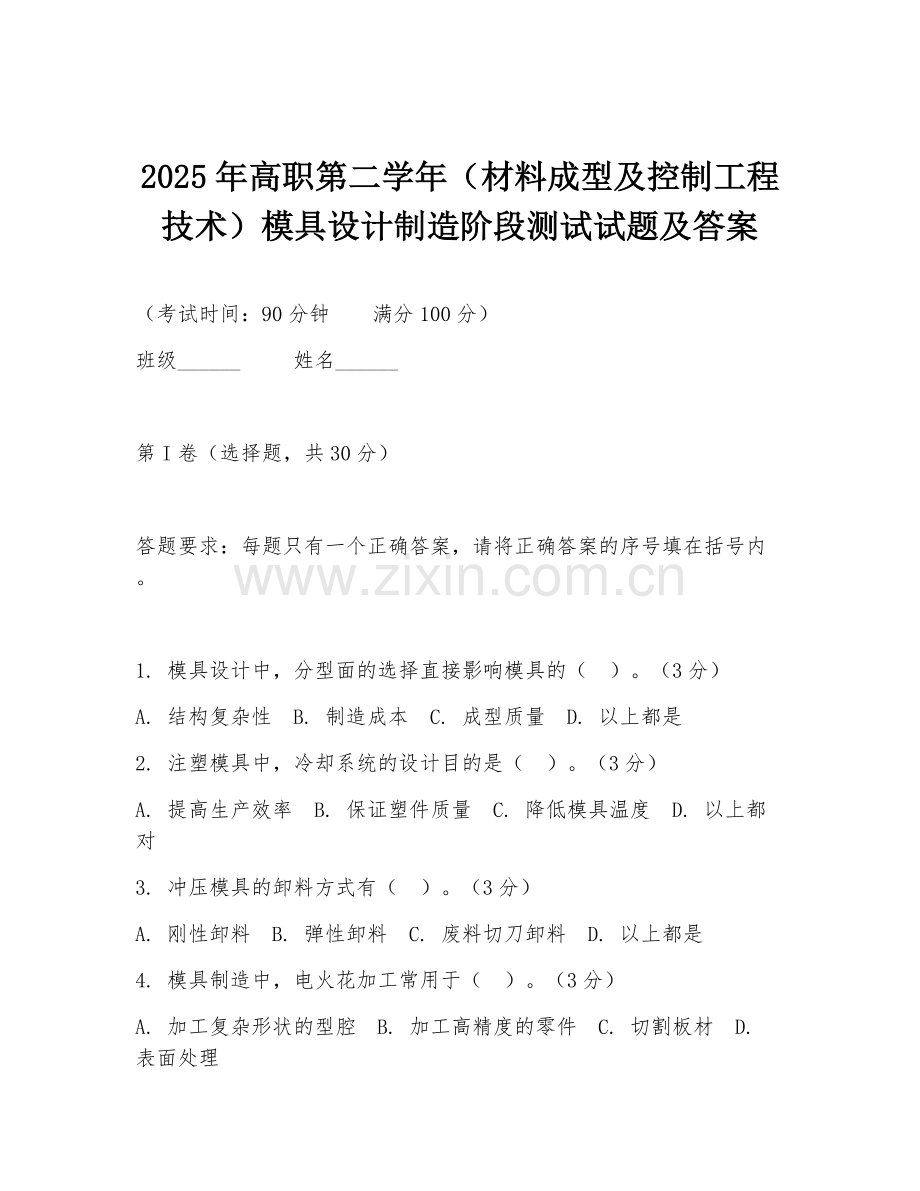

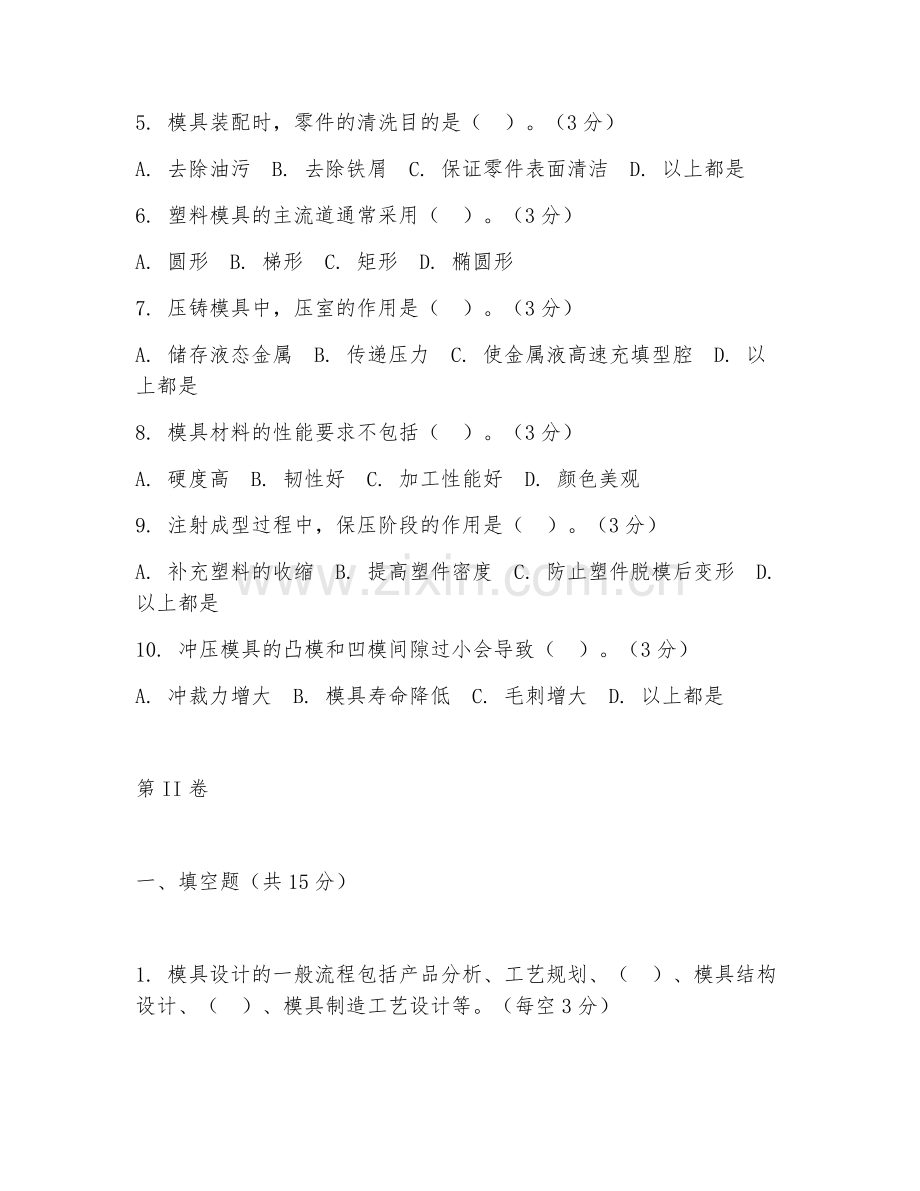

2025年高职第二学年（材料成型及控制工程技术）模具设计制造阶段测试试题及答案.doc

2025年高职第二学年（材料成型及控制工程技术）模具设计制造阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）

答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。

1. 模具设计中，分型面的选择直接影响模具的（ ）。（3分）
A. 结构复杂性 B. 制造成本 C. 成型质量 D. 以上都是
2. 注塑模具中，冷却系统的设计目的是（ ）。（3分）
A. 提高生产效率 B. 保证塑件质量 C. 降低模具温度 D. 以上都对
3. 冲压模具的卸料方式有（ ）。（3分）
A. 刚性卸料 B. 弹性卸料 C. 废料切刀卸料 D. 以上都是
4. 模具制造中，电火花加工常用于（ ）。（3分）
A. 加工复杂形状的型腔 B. 加工高精度的零件 C. 切割板材 D. 表面处理
5. 模具装配时，零件的清洗目的是（ ）。（3分）
A. 去除油污 B. 去除铁屑 C. 保证零件表面清洁 D. 以上都是
6. 塑料模具的主流道通常采用（ ）。（3分）
A. 圆形 B. 梯形 C. 矩形 D. 椭圆形
7. 压铸模具中，压室的作用是（ ）。（3分）
A. 储存液态金属 B. 传递压力 C. 使金属液高速充填型腔 D. 以上都是
8. 模具材料的性能要求不包括（ ）。（3分）
A. 硬度高 B. 韧性好 C. 加工性能好 D. 颜色美观
9. 注射成型过程中，保压阶段的作用是（ ）。（3分）
A. 补充塑料的收缩 B. 提高塑件密度 C. 防止塑件脱模后变形 D. 以上都是
10. 冲压模具的凸模和凹模间隙过小会导致（ ）。（3分）
A. 冲裁力增大 B. 模具寿命降低 C. 毛刺增大 D. 以上都是

第II卷

一、填空题（共15分）

1. 模具设计的一般流程包括产品分析、工艺规划、（ ）、模具结构设计、（ ）、模具制造工艺设计等。（每空3分）
2. 注塑模具的浇注系统由（ ）、分流道、（ ）和冷料穴组成。（每空3分）
3. 冲压模具的工作零件包括（ ）和（ ）。（每空3分）

二、简答题（共20分）

1. 简述模具设计中分型面选择的原则。（10分）
2. 说明注塑模具冷却系统设计的要点。（10分）

三、分析题（共15分）

现有一塑料外壳零件，在注塑成型过程中出现了飞边现象，请分析可能的原因并提出解决措施。

四、材料题（共20分）

阅读以下材料：

在模具制造中，数控加工技术得到了广泛应用。数控加工具有精度高、效率高、自动化程度高等优点。例如，在加工复杂形状的模具型腔时，传统加工方法可能需要多次装夹和手工修整，而数控加工可以通过编程实现一次性加工成型，大大提高了加工精度和效率。同时，数控加工还可以实现多轴联动，进一步拓展了加工的灵活性。

问题：
1. 简述数控加工技术在模具制造中的优势。（10分）
2. 结合材料，谈谈数控加工技术对模具制造行业发展的意义。（10分）

五、设计题（共20分）

设计一副简单的落料冲孔复合模，要求画出模具结构简图，并标注主要零件名称。

答案：
第I卷：1.D 2.D 3.D 4.A 5.D 6.A 7.D 8.D 9.D 10.D
第II卷：一、1. 模具总体结构设计、模具零件设计 2. 主流道、浇口 3. 凸模、凹模 二、1. 分型面应选择在塑件外形最大轮廓处；应有利于塑件脱模；应保证塑件的外观质量；应有利于模具的加工制造；应有利于排气。2. 冷却通道应合理布置，保证冷却均匀；冷却通道的直径和间距应适当；冷却介质的流动路径应顺畅；应考虑冷却通道与模具其他结构的干涉。三、原因可能有：注塑压力过大；模具合模不紧；分型面密封不良；塑件壁厚不均匀。解决措施：调整注塑压力；检查模具合模情况，确保合模紧密；修复分型面，保证密封良好；优化塑件结构，使壁厚均匀。四、1. 优势：精度高、效率高、自动化程度高；可实现复杂形状一次性加工成型；能实现多轴联动，拓展加工灵活性。2. 意义：提高模具制造精度和质量，推动模具产品升级；提升生产效率，降低生产成本；增强模具制造企业竞争力，促进模具制造行业发展。五、略（需画出模具结构简图并标注主要零件名称）
