2025年高职第一学年（电气自动化）创新能力测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）

1. 下列哪种电机不属于直流电机的类型（ ）
A. 永磁直流电机 B. 他励直流电机 C. 鼠笼式异步电机 D. 并励直流电机
2. 电气控制系统中，用于实现过载保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
3. 以下关于PLC编程语言的说法，错误的是（ ）
A. 梯形图是最常用的编程语言 B. 指令表与汇编语言类似 C. 功能块图适合描述复杂逻辑 D. 顺序功能图不能用于工业自动化控制
4. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的磁极对数 D. 三相电流的相序

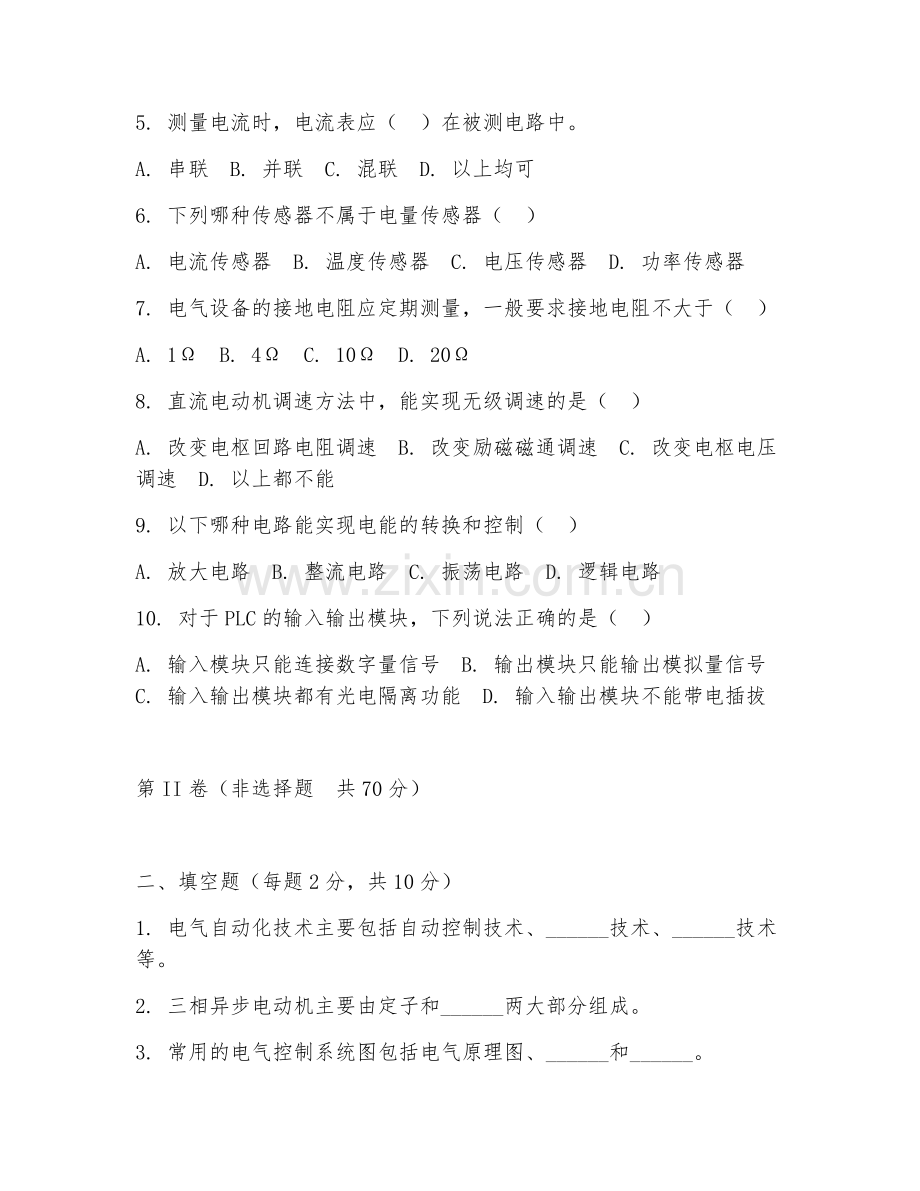

5. 测量电流时，电流表应（ ）在被测电路中。
A. 串联 B. 并联 C. 混联 D. 以上均可
6. 下列哪种传感器不属于电量传感器（ ）
A. 电流传感器 B. 温度传感器 C. 电压传感器 D. 功率传感器
7. 电气设备的接地电阻应定期测量，一般要求接地电阻不大于（ ）
A. 1Ω B. 4Ω C. 10Ω D. 20Ω
8. 直流电动机调速方法中，能实现无级调速的是（ ）
A. 改变电枢回路电阻调速 B. 改变励磁磁通调速 C. 改变电枢电压调速 D. 以上都不能
9. 以下哪种电路能实现电能的转换和控制（ ）
A. 放大电路 B. 整流电路 C. 振荡电路 D. 逻辑电路
10. 对于PLC的输入输出模块，下列说法正确的是（ ）
A. 输入模块只能连接数字量信号 B. 输出模块只能输出模拟量信号 C. 输入输出模块都有光电隔离功能 D. 输入输出模块不能带电插拔

第II卷（非选择题 共70分）

二、填空题（每题2分，共10分）
1. 电气自动化技术主要包括自动控制技术、______技术、______技术等。
2. 三相异步电动机主要由定子和______两大部分组成。
3. 常用的电气控制系统图包括电气原理图、______和______。
4. PLC的编程语言主要有梯形图、______、______和顺序功能图等。
5. 传感器一般由敏感元件、______和______三部分组成。

三、判断题（每题2分，共10分）
1. 直流电机的电枢绕组中通过的是交流电。（ ）
2. 热继电器既能实现过载保护，也能实现短路保护。（ ）
3. PLC的程序执行是按照从上到下、从左到右的顺序依次进行的。（ ）
4. 三相异步电动机的转速总是低于旋转磁场的转速。（ ）
5. 传感器的输出信号一定是电量信号。（ ）

四、简答题（每题10分，共30分）
1. 简述直流电动机的调速方法及其特点。
2. 说明电气控制系统中常用的保护环节有哪些，并举例说明。
3. 阐述PLC控制系统的设计步骤。

五、综合应用题（共20分）
某生产线上有一台三相异步电动机，要求实现以下控制功能：启动时采用星三角降压启动，运行过程中能实现过载保护，停止时能正常停车。请设计一个基于PLC的电气控制系统，画出电气原理图，并说明主要元件的作用。

答案：
一、1.C 2.B 3.D 4.D 5.A 6.B 7.B 8.C 9.B 10.C
二、1. 电力电子技术、检测与转换技术 2. 转子 3. 电器布置图、电气安装接线图 4. 指令表、功能块图 5. 转换元件、基本电路
三、1.× 2.× 3.√ 4.√ 5.×
四、1. 直流电动机调速方法主要有：改变电枢回路电阻调速，特点是调速范围窄，能耗大；改变励磁磁通调速，特点是调速范围较宽，适用于恒功率负载；改变电枢电压调速，特点是调速范围宽，平滑性好，能耗小，是最常用的调速方法。
2. 常用保护环节有：短路保护，如熔断器；过载保护，如热继电器；欠压和失压保护，如接触器自锁控制电路。
3. PLC控制系统设计步骤：确定控制要求，分析工艺流程；选择PLC型号；分配I/O点数；设计梯形图程序；进行程序调试和优化；绘制电气原理图、安装接线图等技术文件。
五、星三角降压启动主电路中，接触器KM1控制电源通断，KM2和KM3分别控制星形和三角形连接。热继电器FR实现过载保护。停止按钮SB1和启动按钮SB2控制电机启停。PLC根据程序逻辑控制KM1、KM2、KM3动作。按下SB2，PLC先使KM1、KM2吸合，电机星形启动；延时后KM2断开，KM3吸合，电机三角形运行。过载时FR动作，PLC控制KM1断开。
