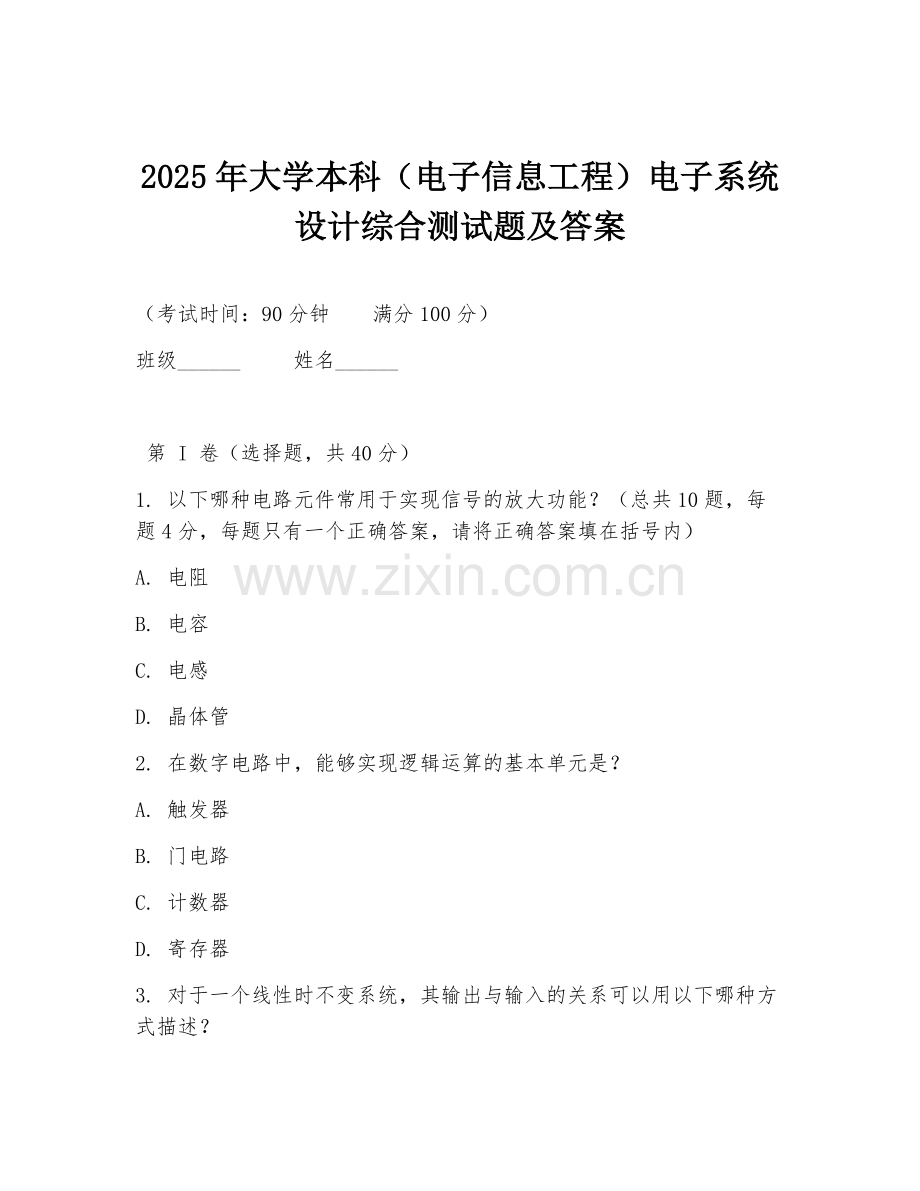

2025年大学本科（电子信息工程）电子系统设计综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
1. 以下哪种电路元件常用于实现信号的放大功能？（总共10题，每题4分，每题只有一个正确答案，请将正确答案填在括号内）
A. 电阻
B. 电容
C. 电感
D. 晶体管
2. 在数字电路中，能够实现逻辑运算的基本单元是？
A. 触发器
B. 门电路
C. 计数器
D. 寄存器
3. 对于一个线性时不变系统，其输出与输入的关系可以用以下哪种方式描述？
A. 微分方程
B. 差分方程
C. 传递函数
D. 以上都是
4. 下列哪种调制方式常用于无线通信中实现高频信号的传输？
A. 调幅
B. 调频
C. 调相
D. 以上都对
5. 电子系统设计中，为了提高系统的抗干扰能力，通常会采用以下哪种技术？
A. 屏蔽技术
B. 滤波技术
C. 接地技术
D. 以上都是
6. 以下哪种通信协议常用于短距离、低功耗的无线通信？
A. ZigBee
B. Wi-Fi
C. Bluetooth
D. 4G
7. 在电子系统中，时钟信号的作用是？
A. 同步各个部件的工作
B. 提供定时基准
C. 控制数据的传输速率
D. 以上都是
8. 对于一个N位的二进制数，其能够表示的最大十进制数是？
A. 2^N - 1
B. 2^N
C. 2^(N-1)
D. 2^(N+1) - 1
9. 以下哪种传感器常用于测量温度？
A. 光敏电阻
B. 热敏电阻
C. 压敏电阻
D. 气敏电阻
10. 在电子系统设计中，设计流程的第一步通常是？
A. 需求分析
B. 方案设计
C. 详细设计
D. 硬件制作

第 II 卷（非选择题，共60分）
11. 简述数字信号处理的基本流程以及每个步骤的作用。（10分）
12. 请说明三种常见的电源电路设计，并简述其优缺点。（15分）
13. 假设要设计一个简单的音频放大电路，已知输入音频信号的幅度范围为0 - 1V，要求输出音频信号的幅度范围为0 - 10V，增益为40dB。请画出该音频放大电路的原理图，并说明各元件的作用。（15分）
14. 材料：在电子系统设计中，常常需要考虑电磁兼容性（EMC）问题。随着电子设备的日益普及，电磁干扰对其他设备的正常运行产生了越来越大的影响。例如，在一个办公室环境中，多个电子设备同时工作，可能会出现信号干扰、数据传输错误等问题。
问题：请分析电磁干扰产生的原因，并提出至少三种解决电磁兼容性问题的方法。（10分）
15. 材料：现有一个基于微控制器的智能家居控制系统设计项目。该系统需要实现对家中灯光、电器等设备的远程控制，通过手机APP进行操作。微控制器选用STM32系列，通信方式采用Wi-Fi。
问题：请描述该智能家居控制系统的总体设计思路，包括硬件部分和软件部分的主要组成模块，并说明如何实现手机APP与微控制器之间的通信。（10分）

答案：
1. D
2. B
3. D
4. D
5. D
6. A
7. D
8. A
9. B
10. A
11. 数字信号处理基本流程包括采样、量化、编码。采样是将连续时间信号转换为离散时间序列，确定信号变化的时间间隔。量化是将采样后的信号幅度离散化，确定信号幅度的离散值。编码则是将量化后的信号用二进制代码表示，便于数字系统处理。
12. 常见电源电路设计有线性稳压电源，优点是输出电压稳定、纹波小，缺点是效率低、功耗大；开关稳压电源，优点是效率高、功耗小，缺点是纹波相对大些；电荷泵电源，优点是电路简单、成本低，缺点是输出电压有限、带载能力弱。
13. 原理图包含输入耦合电容，隔离直流信号并传输交流音频信号；放大器芯片，实现信号放大；反馈电阻和电容，确定增益并稳定电路工作；输出耦合电容，隔离直流并输出交流放大后的音频信号。
14. 电磁干扰产生原因有设备自身的电磁辐射、电路中的电流变化产生的电磁噪声、不同设备之间的电磁耦合等。解决方法有合理布局电路，减少电磁辐射源；采用屏蔽技术，屏蔽电磁干扰源和敏感电路；使用滤波电路，滤除高频干扰信号；正确接地，提供低阻抗的电流通路。
15. 总体设计思路：硬件部分包括微控制器、Wi-Fi模块、电源电路、继电器控制电路等，微控制器处理数据，Wi-Fi模块实现无线通信，电源电路供电，继电器控制电路控制设备。软件部分有微控制器的底层驱动程序、网络通信程序、手机APP端的控制程序。通过Wi-Fi模块建立TCP或UDP连接，实现手机APP与微控制器之间的数据传输来通信。
