2025年高职（电气自动化技术）工厂供电综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：以下每题有四个选项，其中只有一个选项是正确的，请将正确选项前的字母填在题后的括号内。(总共20题，每题2分)
1. 工厂供电系统中，对电能质量影响最大的是（ ）
A. 电压波动 B. 频率波动 C. 谐波 D. 三相不平衡
2. 高压隔离开关的主要作用是（ ）
A. 切断负荷电流 B. 切断短路电流 C. 隔离电源 D. 倒闸操作
3. 下列哪种电器属于限流电器（ ）
A. 高压断路器 B. 高压熔断器 C. 高压隔离开关 D. 高压负荷开关
4. 工厂供电系统的主接线方式中，可靠性最高的是（ ）
A. 单母线接线 B. 单母线分段接线 C. 双母线接线 D. 桥式接线
5. 电力变压器的短路损耗主要是（ ）
A. 铜损 B. 铁损 C. 介质损耗 D. 涡流损耗

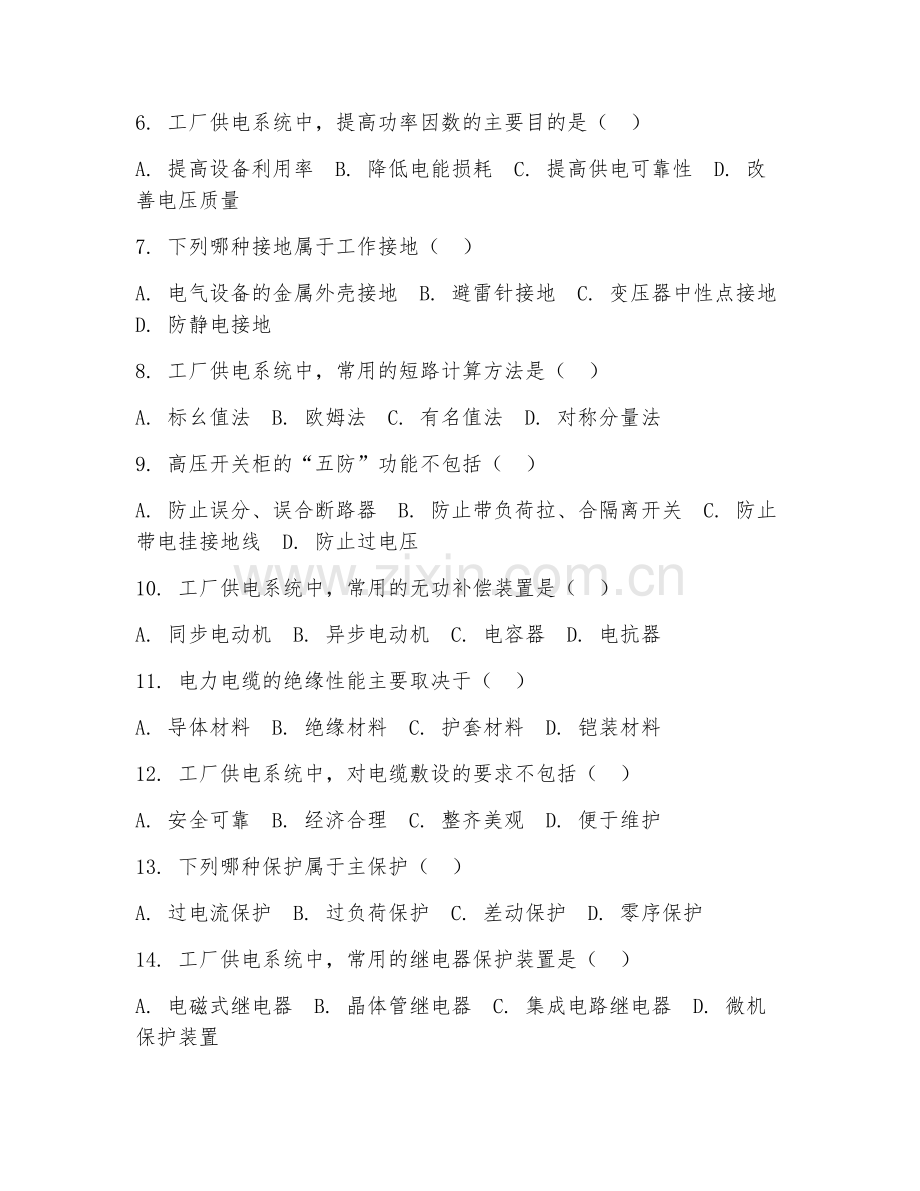

6. 工厂供电系统中，提高功率因数的主要目的是（ ）
A. 提高设备利用率 B. 降低电能损耗 C. 提高供电可靠性 D. 改善电压质量
7. 下列哪种接地属于工作接地（ ）
A. 电气设备的金属外壳接地 B. 避雷针接地 C. 变压器中性点接地 D. 防静电接地
8. 工厂供电系统中，常用的短路计算方法是（ ）
A. 标幺值法 B. 欧姆法 C. 有名值法 D. 对称分量法
9. 高压开关柜的“五防”功能不包括（ ）
A. 防止误分、误合断路器 B. 防止带负荷拉、合隔离开关 C. 防止带电挂接地线 D. 防止过电压
10. 工厂供电系统中，常用的无功补偿装置是（ ）
A. 同步电动机 B. 异步电动机 C. 电容器 D. 电抗器
11. 电力电缆的绝缘性能主要取决于（ ）
A. 导体材料 B. 绝缘材料 C. 护套材料 D. 铠装材料
12. 工厂供电系统中，对电缆敷设的要求不包括（ ）
A. 安全可靠 B. 经济合理 C. 整齐美观 D. 便于维护
13. 下列哪种保护属于主保护（ ）
A. 过电流保护 B. 过负荷保护 C. 差动保护 D. 零序保护
14. 工厂供电系统中，常用的继电器保护装置是（ ）
A. 电磁式继电器 B. 晶体管继电器 C. 集成电路继电器 D. 微机保护装置
15. 高压电动机的保护不包括（ ）
A. 相间短路保护 B. 单相接地保护 C. 过负荷保护 D. 过电压保护
16. 工厂供电系统中，常用的测量仪表不包括（ ）
A. 电压表 B. 电流表 C. 功率表 D. 示波器
17. 下列哪种电能质量指标不属于电压质量指标（ ）
A. 电压偏差 B. 电压波动 C. 频率偏差 D. 三相不平衡度
18. 工厂供电系统中，对电压调整的方法不包括（ ）
A. 改变变压器变比 B. 改变无功功率分布 C. 改变线路参数 D. 改变负荷大小
19. 高压熔断器的熔体熔点（ ）
A. 较高 B. 较低 C. 适中 D. 不确定
20. 工厂供电系统中，常用的防雷设备不包括（ ）
A. 避雷针 B. 避雷线 C. 避雷器 D. 熔断器

第II卷（非选择题，共60分）
答题要求：请根据题目要求，在相应位置作答，解答应写出文字说明、证明过程或演算步骤。

填空题（总共10题，每题2分，共20分）
1. 工厂供电系统一般由电源、______、配电系统和用电设备组成。
2. 高压断路器的主要技术参数包括额定电压、额定电流、______、热稳定电流和动稳定电流等。
3. 电力变压器的变比等于______与二次侧额定电压之比。
4. 工厂供电系统中，常用的无功补偿方式有______补偿和集中补偿。
5. 接地电阻是指接地装置的对地电压与通过接地极流入地中电流的______。
6. 短路电流的计算目的主要是选择电气设备、校验______和保护装置的灵敏度等。
7. 高压开关柜按结构形式可分为______开关柜和中置式开关柜。
8. 电力电缆按绝缘材料可分为油浸纸绝缘电缆、______绝缘电缆和塑料绝缘电缆等。
9. 工厂供电系统中，常用的保护装置有______保护、过负荷保护、差动保护和零序保护等。
10. 电能质量的主要指标包括电压质量、频率质量和______质量。

简答题（总共4题，每题5分，共20分）
1. 简述工厂供电系统的组成及各部分的作用。
2. 说明高压隔离开关的操作注意事项。
3. 简述电力变压器的并列运行条件。
4. 简述提高功率因数的意义和方法

计算题（总共2题，每题10分，共20分）
1. 某工厂供电系统中，一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为0.8。试计算该电动机的视在功率、有功功率和无功功率。
2. 已知某工厂供电系统的短路电流计算结果如下：短路电流周期分量有效值I"=20kA，短路冲击电流ish=50kA，短路电流持续时间t=0.5s。试计算该短路电流的热效应Qk。

案例分析题（总共1题，10分）
答题要求：请仔细阅读案例，分析其中存在的问题，并提出解决方案。
某工厂供电系统中，一台高压电动机在运行过程中突然跳闸。经检查，发现是过电流保护动作。通过对电动机及其供电线路的检查，发现电动机的负载正常，供电线路也无明显故障。请分析可能导致过电流保护动作的原因，并提出相应的解决方案。

答案：
第I卷
1. A
2. C
3. B
4. C
5. A
6. B
7. C
8. A
9. D
10. C
11. B
12. C
13. C
14. D
15. D
16. D
17. C
18. D
19. B
20. D

第II卷
填空题答案
1. 电力系统
2. 额定开断电流
3. 一次侧额定电压
4. 就地
5. 比值
6. 电气设备的动稳定度
7. 固定式
8. 交联聚乙烯
9. 过电流
10. 波形

简答题答案
1. 工厂供电系统一般由电源、电力系统、配电系统和用电设备组成。电源提供电能；电力系统包括发电厂、变电站等，实现电能的生产和传输；配电系统将电能分配到各个车间和设备；用电设备消耗电能进行生产。
2. 操作时必须严格遵守操作规程，先断开断路器，再拉隔离开关；合闸时顺序相反。严禁带负荷拉、合隔离开关。操作前应检查隔离开关的位置和状态，操作后应检查其分、合闸位置是否正确。
3. 变压器的变比相等；短路电压相等；绕组接线组别相同。
4. 意义：提高设备利用率，降低电能损耗，改善电压质量。方法：合理选择电动机等设备，采用无功补偿装置，提高自然功率因数等。

计算题答案
1. 视在功率S=UI=380×20=7600VA=7.6kVA；有功功率P=Scosφ=7.6×0.8=6.08kW；无功功率Q=Ssinφ=7.6×0.6=4.56kvar。
2. Qk=I"²t=20²×0.5=200kA²·s。

案例分析题答案
可能原因：保护装置整定值不合理；电流互感器二次回路故障；电动机内部故障等。解决方案：检查保护装置整定值，重新整定；检查电流互感器二次回路，排除故障；对电动机进行全面检查，确定是否存在内部故障，如有则进行维修或更换。
