学校施工组织设计.doc

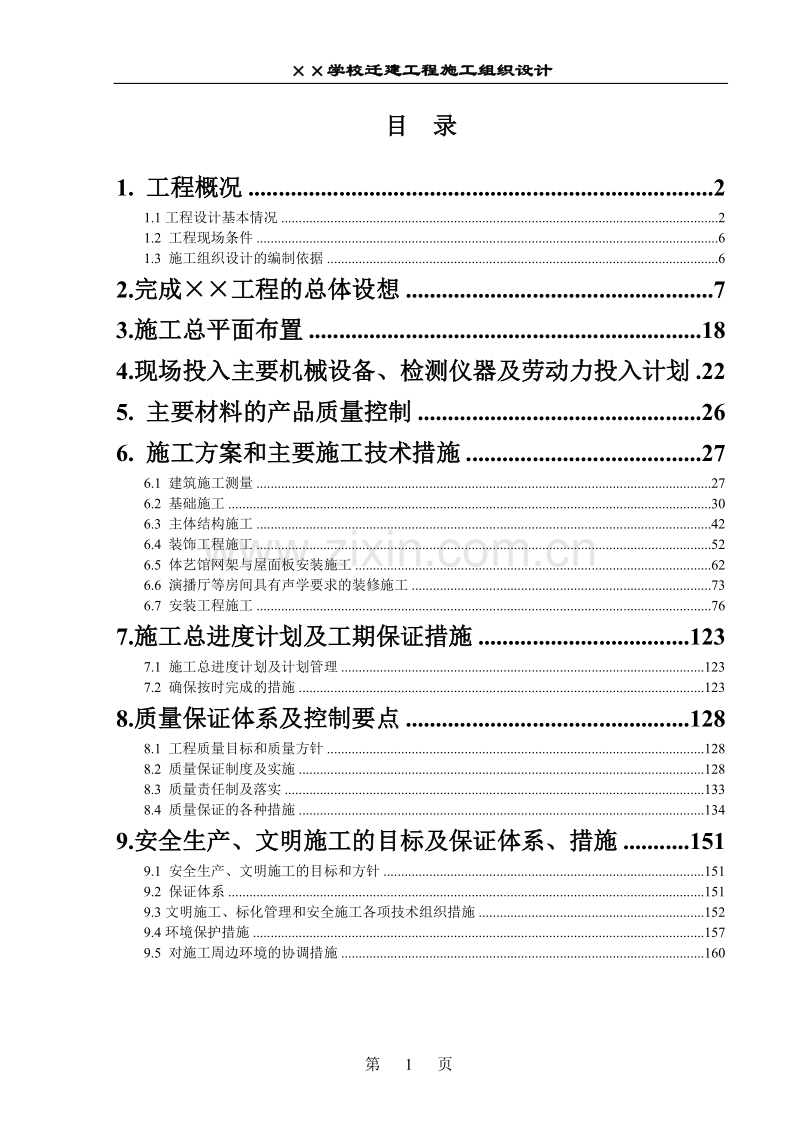

学校迁建工程施工组织设计目 录1. 工程概况21.1工程设计基本情况21.2 工程现场条件61.3 施工组织设计的编制依据62.完成工程的总体设想73.施工总平面布置184.现场投入主要机械设备、检测仪器及劳动力投入计划225. 主要材料的产品质量控制266. 施工方案和主要施工技术措施276.1 建筑施工测量276.2 基础施工306.3 主体结构施工426.4 装饰工程施工526.5 体艺馆网架与屋面板安装施工626.6 演播厅等房间具有声学要求的装修施工736.7 安装工程施工767.施工总进度计划及工期保证措施1237.1 施工总进度计划及计划管理1237.2 确保按时完成的措施1238.质量保证体系及控制要点1288.1 工程质量目标和质量方针1288.2 质量保证制度及实施1288.3 质量责任制及落实1338.4 质量保证的各种措施1349.安全生产、文明施工的目标及保证体系、措施1519.1 安全生产、文明施工的目标和方针1519.2 保证体系1519.3文明施工、标化管理和安全施工各项技术组织措施1529.4环境保护措施1579.5 对施工周边环境的协调措施1601. 工程概况1.1工程设计基本情况学校新校建设工程是经省发展计划委员会2001137文批准的新建工程，属省重点建设工程。工程位于市高教园区。工程范围为图书信息中心和体艺馆二只单位工程。工程建设单位为学校。 工程设计单位为省建筑设计研究院。工程监理单位为江南工程建设监理公司。1.1.1 图书信息中心工程概况图书信息中心工程是新校建设工程内之一，主体建筑物平面和主立面呈半环形状，建筑占地面积3325，总建筑面积10181。 本工程是一座二五层高落地面积较大的工程。分二个区域，其中主体建筑楼区域内设中文阅览室、外文阅览室、期刊阅览室、教师阅览室、阅报厅等开架阅览用房，并设藏书库、视听室、演播厅、报告厅、采编办公室及各类机房。主体为五层，屋顶上局部设机房。另一个区域为二层报告厅，与主体通过二层连廊相连。一层R2R17轴（主体）为门厅、演播厅、阅报厅、藏书库、网络控制室、闭路电视系统机房、办公、消控中心、空调机房等用房；层高为4.20米，园弧外半径R=45.400米；/AH轴一层为500座报告厅，层高为5.40米，一层阶梯报告厅地面标高由0.00-1.440米，轴长为41.20米，AH轴长为31.80米。二层R2R17轴为期刊阅览室、教师阅览室、外文阅览室、外文书库等用房，二层层高为3.90米；/AH轴二层为320座报告厅，层高为5.10米，二层阶梯报告厅地面标高由5.403.960米。三层R3R16轴为中文阅览室等用房；四层R4R15轴为中文阅览室等用房；五层R5R14轴为视听室等用房。三五层层高均为3.90米；屋顶机房层高为3.90米，机房以上屋顶构架高分别为3.90和7.121米。本工程主体建筑物高为34.721米（至屋面构架顶标高），/AH轴报告厅高为11.340米。 本工程外墙为面砖，局部为白色外墙涂料和白色幕墙玻璃以及毛面花岗岩勒脚。屋顶为现浇钢筋混凝土屋面板，上做氯化聚乙烯卷材防水层和40厚聚苯乙烯挤塑保温隔热板，以及40厚C20细石混凝土随捣随抹。局部用1：8水泥膨胀珍珠岩找坡，30厚（最薄处），i=2%。主体上人屋面在细石混凝土面上还铺地缸砖。室内装饰设计：门厅、走廊、楼梯间、各类阅览室等地面为花岗岩，办公室等为地砖，视听室为活动地板，机房为水泥砂浆。 内墙面为白色内墙涂料。门厅、走廊、各类阅览室为石膏板吊顶。演播厅、报告厅为声学装修。本工程采用800和600大直径钻孔灌注桩桩基，桩端进入持力层10-C中等风化泥岩层大于1.8米，800桩单桩承载力21002500KN，600桩单桩承载力14001600KN，共计191根。基础为单桩和二桩、四桩承台，地梁相连，单桩承台底标高为-2.20，二桩、四桩承台底标高为-2.30，基础混凝土强度等级为C30。施工前需要平整场地，水塘处应清除淤泥，用砂石回填，分层夯实。上部结构采用现浇钢筋混凝土框架结构，按6度抗震设防，混凝土强度等级为C35，报告厅大梁为3001200。外墙及内墙采用MU7.5多孔粘土砖，M5混合砂浆， 0.000以下墙体采用MU7.5粘土砖，M5水泥砂浆。本工程0.000相当于黄海高程18.90米。1.1.2 体艺馆工程概况体艺馆是新校建设工程内之一，内设篮球馆、乒乓球馆、形体馆、体操房、健身房、教工健身房、体育专用教室及教师办公等用房。主体建筑物（篮球馆）平面为一个外半径36米内半径为31.24米的园形体；东侧的副楼（乒乓球馆、形体馆、体操房）为长方体，1221轴长为62.34米，JR轴长为31.51米.，与田径场主席台相连，建筑占地面积6033，总建筑面积11904。主体建筑（篮球馆）屋面采用网架结构。采用多点支承，网架平面直径为70.120米，覆盖面积3860，网架下弦平面半径R=31160，网架支座处高度为3米，中心点高度为4.7530米，支座外挑3.892米，网架屋面坡度为5%。 主体建筑物混凝土梁顶标高为13.20米；副楼建筑物高为10.050米。主体建筑下设半地下室，地下层为停车库、水泵房等用房。外墙为面砖，局部为白色外墙涂料和毛面花岗岩勒脚。室内装饰设计：.楼地面做法：地下室为30厚细石混凝土随捣随抹；篮球馆、乒乓球馆、体操房、健身房、教工健身房、形体馆为木地板；休息廊、走廊、楼梯为花岗岩；教师办公室、休息室、管理室、厕所等为地砖；体育专用教室为活动地板。.内墙面做法：除篮球馆等有声学装修外，其它均为一般抹灰内墙涂料为主。.顶棚做法：除篮球馆等有声学装修外，其它内墙涂料为主。本工程采用800、700和600大直径钻孔灌注桩桩基，桩端进入持力层10-C中等风化泥岩层大于1.0米，800桩单桩承载力2400KN，桩数为9根，600桩单桩承载力1600KN，桩数为98根，700桩单桩承载力2000KN，桩数为40根；另有23根600钻孔灌注抗拔桩；共计170根。主体建筑这部分110轴（半径为31.24米）为地下室基础，底板厚为300，底板下翻承台和地梁，设计要求在地下室混凝土中掺加UEA-N混凝土微膨胀剂。在FG轴和轴以及1213轴设800宽后浇带 。0.00层除了地下室处为现浇钢筋混凝土板外，其它均为多孔板YRKB5-33-12B（D、C）和YRKB4-33-12B（D、C）。上部结构除主体建筑（篮球馆）屋盖采用网架结构外，其它为现浇钢筋混凝土框架结构。本工程混凝土设计强度等级均为C30。0.000以上墙体采用轻质墙体，M5混合砂浆, 0.000以下墙体采用MU10粘土砖,M10水泥砂浆。本工程0.000相当于黄海高程12.450米。1.2 工程现场条件前期准备工作已基本具备开工条件，主要表现为： （1）：现场周围临时道路、施工用电电源、施工用水水源已接通至施工现场边缘，现场场地已腾空，但水塘尚未回填平，场地尚未整平。 （2）：施工图纸已齐全。1.3 施工组织设计的编制依据 （1）2002年3月1日起施行的建筑工程施工质量验收14项系列规范。 （2）建筑施工安全检查标准（JGJ59-99） （3）建筑施工高处作业安全技术规范（JGJ80-91） （4）施工现场临时用电安全技术规范（JGJ46-88） （5）建筑机械使用安全技术规范（JGJ33-86） （6）塔式起重机操作使用规程（ZBJ80012-89） （7）全国建筑安装工程统一劳动定额（省补充劳动定额） （8）省、市颁发的有关建筑施工规程、安全、消防、质量等文件。 （9）省建设集团颁发的有关建筑施工规程、安全、消防、质量等文件。 （10）我公司有关施工质量、安全、技术管理、文明现场等文件。（11）省建筑设计研究院的施工图。2.完成工程的总体设想 2.1工程目标工程范围为图书信息中心和体艺馆二只单位工程，它们的共同目标是：工程质量目标：确保施工过程检验一次合格率达到100%，确保整个工程达到优良等级，争创“杯”。工程安全目标：依据国家JGJ59-99，确保整个工程施工安全达到优良等级，达到省级标化工地。工程总工期：230天，包括二次精装修工期。2.2施工总部署的设想 招标范围为图书信息中心和体艺馆二个单位工程，发包内容包括土建（地下室、主体结构和内外装饰）、给排水、电气（消防）等安装图纸所列全部工程均由我公司第三分公司自行组织实施。其中桩基分项工程施工我公司将分包给有资质有施工经验的施工单位。弱电智能化系统工程、变配电设备安装工程、电梯、热泵机组、室外工程等专业另行招标后为专业分包，我公司将作为总包履行好总包的责职，确保工程进度、工程质量、工程资料管理和施工安全。公司将委派具有国家一级项目经理资质、具有建筑施工丰富经验、曾多次获得省级、市级质量奖杯、刚刚施工完成的中心的项目经理、工程师同志担任本工程的项目经理。公司授权项目经理对工程合同范围条约负全责。在公司总部统一部署、协调下，由项目经理代表企业法人，对工程质量、进度、安全、文明施工等全面负责，是建设本工程对内对外的全权代表。由于二只单位工程相距250米左右，且规模基本相当，将二个单位工程分别组成单独施工区域，并分别组成二个施工项目部，各施工项目部均配足相应的管理人员，组织二支施工队伍同时施工，施工机械、周转材料、劳动力均相对独立。同时二个施工项目部间在项目经理统一指挥下，其资源共享，相互促进、激励，对提高工程质量、加快工程进度起到积极作用。（1）工期控制设想二只单位工程计划施工工期均为230天，相对来说，体艺馆项目工期要比图书信息中心项目工期要紧张。因为根据我公司近年来承建的省体育中心体育馆和市3000座体育馆的施工经验，网架安装前主体结构必须全部完成，网架安装完成验收合格后方可进入屋面板安装，屋面板基本安装完成（屋面断水）方可进行馆内装修，也就是说，上道工序（分项）未完成，下道工序（分项）是无法穿插施工的。为此，二只单位工程都将划分二个施工段，同步组织施工。强调计划的严肃性，每周把生产任务及时下达到班组，有布置、有落实，通过周进度计划保证月计划，通过月计划保证季度计划，通过季度计划保证总进度计划。施工总进度网络计划上的关键线路中的工作如发生延误，必须采取切实有效的措施予以弥补，以保证关键线路的的节点得到有效控制。在机械设备、周转材料和劳动力上实行超常规投入。及时编制材料供应计划，落实材料来源，组织材料进场。应用计算机，对工程进行动态智能化管理，真正起到指导施工作业的作用。加强对各专业分包之间的协调，及时解决施工中专业分包与土建之间的矛盾，及时提供作业面给专业分包。主导工序的工种要组织必要的加班加点，作业班组二班轮换，延长工程整体作业时间。做好雨天及其它恶劣气候的施工后备工作，合理安排、穿插室内、室外工程的施工。体艺馆项目的钻孔灌注桩、地下室及基础80天内完成，上部钢筋混凝土结构50天内完成，确保二个月的时间来完成钢网架结构安装及屋面板安装，网架下篮球馆室内装饰40内完成，直至整个工程完工。图书信息中心项目的钻孔灌注桩、地下室及基础53天内完成，上部结构92天内完成，砌墙和内粉刷可在主体结构施工中穿插进行，精装修也可在内粉刷完一半时穿插进入，工程结构完成后85内完成全部装修工作。（2）认真全面履行工程总包管理的权利和义务本工程涉及专业施工单位较多，对专业施工单位的管理和协调对工程各项目标全面完成至关重要。本项目部集数项大型工程的总包管理经验，提出总包管理必须满足“组织、协调、满足、规范和强强组合”这5条基本能力要求。总包管理的组织能力 项目部有着丰富的大型工程项目总包管理经验，在项目前期事先对工程施工管理全过程进行策划、运筹和组织，并随工程的进展不断地强化组织功能，使整项工程的所有分支纳入同口径管理，管理覆盖率为100%，做到模式和体系的高度统一。总包管理的协调能力 项目经理以往骄人的业绩、果断的魄力和强有力驾驭全局的才干，技术负责人对技术的精益求精、知识面的广博和丰富的实践经验，项目部组成人员的各有所专，使得本项目部具备对土建、装饰、建材、机电、消防和与之相应的衍生分项工程进行综合协调能力。通过对公司所制定的从总包到专业分包全过程一系列的合同管理文件的执行，项目部建立职权分明的合同管理组织体系，从而具有总分包的合同协调能力。以合同管理为纽带，将业主的要求分解细化落实到各专业分包单位，以业主的合同要求作为工作标准，不仅对自选分包商有严格的管理措施和办法，而且对业主指定的分包商、分供应商同样具有总协调总控制能力，以合同条款为依据，有效协调现场各类分包力量，确保各项工作顺利、有序、高效开展，最大限度满足业主的要求。项目经理和技术负责人率所属的项目各职能部门，分别对整个工程的所有内容进行工期、质量、场地、工序、施工面、运输、生活和安全文明责任的分解、落实和检查，通过总包周会解决相互搭接和工作矛盾，以现场简报的形式知会全体成员。总包管理满足业主和相关部门要求的能力依靠项目部成员雄厚的技术实力和长期丰富的工程经验，能够完整全面准确地理解设计意图，满足业主对产品的真实需求，全面实现合同的承诺；同时，及时地满足各分包商对现场配合的具体要求也是项目部实现总包管理目标的重要内容。项目总包管理程序化、规范化、标准化的能力项目部代表公司在现场行使总包管理权利，其行为代表公司行为，体现公司的实力和水平，所以其总包行为均以公司统一的项目管理手册、项目经理行为守则中的有关条款执行，做到总包管理规范化、标准化和程序化。同样地，按项目管理统一组织的原则，也将以此约束所有分包商，使其纳入统一轨道。项目总包管理的强强组合公司目前自行拥有一批实力雄厚、技术先进的专业分公司，同时拥有长期合作的社会知名度高、信誉好的专业配套公司，项目部应尽可能使用这些资源，加上业主方选定的专业分包商，组成实力强大的施工体系，形成强强组合的态势。坚决摒弃不可靠分包商和供应商，以保证施工顺利和质量的上乘，共同实施对业主的承诺。（3）工程质量控制设想在项目部内建立工程质量保证体系，落实各级人员的质量责任制。公司总部与项目经理签订质量责任状，明确奖罚措施。严格执行国家规范及业主和设计的要求，按我公司ISO9002质量体系要求组织施工。公司对本工程的实施予以全过程的关注，总工程师在开工前对工程进行总体技术交底，施工组织设计审批，及组织每月一次工程质量检查。工程技术部严格履行隐蔽工程验收和技术复核及质量检查制度，执行三级检查和工序交接检查。实行施工部位挂牌制和分项工程样板制度。严把材料关，做好材料的检验和试验，严禁不合格材料用于工程。做好土建与各专业分包的协调。做好工程技术资料的收集和整理。（4）安全生产和文明施工控制设想图书信息中心和体艺馆二只单位工程实行分开现场管理，相互竟赛，相互促进。建立各项规章制度，包括三级安全教育制度、安全设施验收制度、消防管理制度、治安管理制度、场容场貌管理制度、职工宿舍、食堂管理制度等，加大安全生产管理和安全设施投入力度。生活区分开设置，以便于管理。工地主要大门及施工围墙进行专门的策划和布置，设置巨幅彩色工程效果图。场内主要施工场地采用硬地坪，并进行绿化。做好整个场地的排水网络，排水沟必须畅通，生活、生产废水通过专门的窨井，有组织地排放。建筑材料和周转材料严格按场布图分类堆放，做到整齐清洁、堆放有序。建筑垃圾集中堆放，及时外运；生活垃圾一律装袋外运。现场专门成立清理小组，负责施工场地内及门前三包范围内的清理、清扫，保持场内外道路清洁，营造一个环境整洁、管理有序的施工现场。（5）施工组织方式设想由于目前二只单位工程的施工现场场地整平尚未完成，水塘尚未清除淤泥回填至平，现场内施工道路还没有铺设，现场围墙尚未设置，若我公司中标，为了尽快开展本工程的施工，在一边做进场准备工作的同时，可先做桩基范围内场地整平和水塘清除淤泥回填工作，然后开始桩基施工，以确保工程进度。施工段的划分：根据本工程的实际情况，将体艺馆和图书信息中心工程各划分为2个施工段，即主体为一个主要施工段，辅楼为另一个施工段。主体工程的施工进度对整个工程的总工期起到决定性的作用。中标进场后，由于工作面较宽，桩基工程、基础工程和主体工程可采取主体楼与副楼同步平行施工。二个施工段，其施工进度都对整个工程的总工期起到决定性的作用。为确保工期，将安排相应的力量强的施工作业班组。由于二只单位工程所在的施工场地较宽敞，而且邻近又有其它标段施工的施工单位，为了便于管理，各设置围墙，围墙采用2.50米高的塑料钢丝网围墙。施工场地内各布置施工生产用的钢筋加工间、木工模板加工间、安装加工场、仓库、材料堆场和施工办公用房以及施工所需的临时生活设施（职工宿舍、食堂、浴室和厕所）等。混凝土采用商品混凝土，在现场内设置混凝土泵，通过混凝土输送泵将混凝土送至浇捣作业点。二只单位工程的主体楼和副楼各设置一台塔吊，在基础施工时就安装到位投入使用。另搭设若干座施工井架，作为砌墙工程、装饰工程用。2.3 现场组织管理机构的设置为全面完成本工程的各项施工任务，我公司将实行“项目法”组织施工。公司授权项目经理对工程合同范围条约负全责。在公司总部统一部署、协调下，由项目经理代表企业法人，对工程质量、进度、安全、文明施工等全面负责，是建设本工程对内对外的全权代表。工程组织体制如下图：项目经理体艺馆项目施工负责人 图书信息中心项目施工负责人项目技术负责人 土建项目副经理 分包项目经理 安装项目经理 施 分 质 安 材 后 财工 包 量 全 料 勤 务部 管 部 标 设 保 核 理 化 备 卫 算 部 部 部 部 部 施工作业班组项目经理部在项目经理的主持下开展全方位的具体工作。鉴于本工程的情况，项目经理下设图书信息中心项目施工负责人一名、体艺馆项目施工负责人一名、图书信息中心项目和体艺馆项目分别组成独立的项目管理班子，设项目技术负责人一名、土建项目副经理一名、安装项目经理一名、各分包单位设项目经理一名。 每个项目部设立质量管理部、施工技术部、标化安全部、分包管理部、材料设备部、财务核算部、后勤保卫部。本项目班子成员专业素质结构以及到位情况详见附表。 主要分包单位负责人按不同的施工阶段，调整补充进入项目管理班子。整个项目部以此框架设立，并通过各职能部门逐级下延，直到班组。在项目管理部内建立岗位责任制，做到职责明确，有章可循。建立目标责任制，制定进度分阶段目标、质量分部分项目标等。建立和完善一系列的的管理制度，如安全生产责任制、文明施工责任制、消防安全责任制、现场保卫责任制、宿舍和食堂管理制度等，做到制度齐全，责任到人，使整个施工过程始终处于完全受控状态。各级管理的落脚点是作业班组。选派技术素质好的基本班组进场施工。项目经理部必须加强对班组的各项管理，做好宣传教育、技术交底、检查监督、经济奖罚等各项工作，提高班组的生产积极性。 公司对本工程给予高度重视。每月一次对工程进行检查，从质量、进度、安全生产和文明施工诸方面对项目经理部进行考核。在公司范围内对劳动力、机械设备、周转材料进行平衡调配，保证满足本工程的施工需要。 项目控制目标的制定程序为： 项研究承包合同中的收集各控制目标 目施工项目总目标制定的依据 经 理与公司、分公司签订承包合同确定控制目标 部 、编制施工组织设计分解总控制目标 部确定施工项目计划总目标形成控制目标体系 门 、 班制定各阶段控制目标和年度控制目标 组 、 落实控制目标明确责任 人 员 责任者提出控制措施 项目目标控制的全过程也即施工项目管理的全过程。 项目目标控制事先控制事中控制事后控制 投标 签约 施工准备 项目施工 验收交工 总结结算 施工项目管理 项目目标控制全过程 本工程项目目标控制的基本任务与方法见下表：控制目标控 制 任 务采用方法进度控制使施工顺序合理、衔接关系适当，均衡有节奏施工实现计划工期，（合同工期）要求横道图法、网络图法、质量控制使分部分项工程达到质量检验评定标准的要求实现施工组织设计中保证施工质量的技术组织措施 和质量等级，保证合同质量目标等级的实现。检查对比法、数理统计法、方针目标管理法成本控制降低每个分项工程的直接成本实现项目经理部盈利目标实现公司利润目标和合同造价价值工程法、偏差控制法、估算法安全控制实现施工组织设计的安全规划和措施控制劳动者、劳动手段和劳动对象、使人的行为安全物的状态安全控制环境、消除环境危险源安全检查表法、因果分析图法、故障树分析法、事件树分析法项目管理班子人员配备名单详见附件。3.施工总平面布置3.1总平面布置原则（1）由于图书信息中心项目和体艺馆项目二只工程相距250米左右，且规模基本相当，其施工现场布置将单独分开布置。 （2）施工用的办公、生活、生产临时设施布置在红线内无建筑物的空地上，将办公、生活区与生产区尽可能分开布置，以便于管理。（3）材料堆场尽可能布置在塔吊的作用半径之内。（4）现场设置钢筋加工场、木工加工间等。3.2施工总平面布置 图书信息中心项目和体艺馆项目施工平面布置图详见附页。 每个单位工程临时用地表：用 途面积(占地面积)位 置需用时间1. 施工办公室（建设单位、监理单位、各专业施工单位、会议室）2. 施工人员宿舍 3. 食堂4. 浴室5. 厕所6. 工具间7. 钢筋作业棚8. 木工作业棚9. 材料堆场3006001005050200100501000无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带无建筑物绿化地带开工至工程结束开工至工程结束开工至工程结束开工至工程结束开工至工程结束开工至工程结束开工至工程结束开工至结构结束开工至结构结束合计24503.3临时设施按照已出建筑总平面图的布置情况，为了便于管理，二只单位工程各设置围墙，围墙采用2.50米高的塑料钢丝网围墙。每个施工现场进出口设二个，作为施工材料、施工人员进出之用，并各设一个门卫室；现场办公室采用搭二层彩钢复合板的活动房，作为建设单位（代表）、监理单位、总包施工办公室、会议室、安装及其它专业施工单位办公室。生活区的职工宿舍采用二层彩钢复合板活动房；食堂采用钢构屋架，石棉瓦；设一个浴厕。钢筋加工场、木工加工间、混凝土养护室、水电安装及各专业分包单位临设（工具间、仓库）、各种材料堆场均设在将来绿化地处。 现场实行全封闭管理，安排保安人员24小时值班。3.4施工用电 施工电源2台315KVA变压器可通过架空或电缆线分别接至二个现场，施工机械的运行可进行合理安排，从本工程安排投入的机械设备用电量来看，其每个现场提供的315KVA电源可满足施工高峰期现场用电的需要。施工用电布置时，将生活、办公用电与生产用电分开。主要施工机械设置专用配电箱。各楼层设两只配电箱。 为防止突然停电造成施工隐患，现场配备一台备用柴油发电机，可在紧急时刻提供200KVA电量，以确保施工顺利进行。 施工用电线路采用三相五线制。开工前编制详细的专题施工用电方案。施工用电通过总电箱，用70mm2铜线引到配电箱。电线根据现场具体情况，采用排列电杆架空和埋地相结合的形式进行敷设。3.5施工用水 现场已配备了75水源。沿场地周边敷设F50水管，并使之形成环网，便于管网修理。每隔30m左右设一个水龙头。利用地下室的生活水池作为临时储水池，通过高扬程水泵向上部结构提供施工用水和消防用水。上部结构施工时，每层设置水龙头，设管附在主体结构上垂直向上敷设。3.6场地排水 在场地周边设置排水明沟网，排水沟坡度为0.2%，沟底和侧壁用水泥砂浆粉平，排水沟穿过施工道路时在路下埋设f600瓦筒。在场地角部设置砖砌集水井，中间设置过渡井，内外用水泥砂浆粉光，井底标高根据实际情况确定。在混凝土搅拌机和砂浆机附近设置沉淀池，施工污水经沉淀后排放。保持排水通畅，做到场内无积水。由于施工场地处于北部山麓地带，地势由南向北逐步降低，高差近1米多，为防止大雨水冲流泥沙，除了施工场地用混凝土硬化外，北侧的排水沟须做大做宽做深。 3.7施工道路 本工程场地上施工道路、材料堆场处全部用混凝土硬化，施工道路在硬化场地上采用明显的分色油漆进行标识，既利于场地的文明、整洁，又可以减少施工损耗。 为了营造一个文明、舒适的工作和生活环境，在施工现场内进行绿化，并配备一定的盆景。 3.8施工机械布置 主体楼和副楼分别设置二台塔吊。在主体楼设置一台QT80tm塔吊，起重臂长50m，可基本覆盖整个主体楼；另一台QT40tm塔吊设置在副楼。在基础施工时就投入使用。搭设若干台卷扬机井架，作为辅助结构阶段垂直运输及承担装饰阶段的垂直运输用。 施工场布根据不同的施工阶段进行调整。4.现场投入主要机械设备、检测仪器及劳动力投入计划施工机械配备计划表机械名称、牌号、产地已使用年限规 格（功率）数量（台）目前在何处计划进场退场时间塔吊、QT-80、国产 360KW1公司机施分公司基础施工进场，主体结构完退场塔吊、QT-40、国产335KW1公司机施分公司基础施工进场，主体结构完退场钻机、GPS-10、国产530KW5台公司桩基开始至打桩结束泥浆泵、3PNL、国产522KW5台公司 桩基开始至打桩结束砂石泵、-10/7.5、国产57.5KW5台公司桩基开始至打桩结束卷扬机、JJM-1-8国产315KW3公司砌墙开始进场，装修完退场砼搅拌机、L350国产314KW1公司开工进场，竣工退场砼输送泵、HBT50进口260KW2公司基础施工进场，主体结构完退场钢筋对焊机、UN1-100国产5100KW2公司基础施工进场，主体结构完退场钢筋弯曲机、GW-40A国产53KW2公司基础施工进场，主体结构完退场钢筋切断机、GQ-40B国产35.5KW2公司基础施工进场，主体结构完退场钢筋调直机、国产39KW1公司基础施工进场，主体结构完退场木工园锯、MJ-105、国产36KW3公司开工进场，竣工退场木工刨床、MBF-513C国产32KW2公司开工进场，竣工退场电焊机、BX-600、国产3120KW2公司开工进场，竣工退场电焊机、BX-500、国产330KW2公司开工进场，竣工退场电焊机、BX300-1、国产312KW2公司开工进场，竣工退场交流电焊机、BX3-300国产323KW1公司开工进场，竣工退场砂浆搅拌机、UJ2-200国产312KW3公司开工进场，竣工退场插入式砼振捣器ZX50国产22KW20公司开工进场，竣工退场平板式砼振捣器ZW5国产5.6KW3公司开工进场，竣工退场砂轮切割机J3G3-400国产2KW2公司开工进场，竣工退场蛙式打夯机、国产2KW2公司开工进场，竣工退场污水泵、国产12KW8公司开工进场，竣工退场柴油发电机、国产1公司开工进场，竣工退场挖掘机、PC-60挖斗容量1立方米、进口2公司机施分公司基础挖土进场，土方完退场汽车吊、TQ-30、国产30T1公司机施分公司电动套丝机、QT4-C、国产2.22公司开工进场，竣工退场液压弯管机、DB4-C、国产1公司开工进场，竣工退场电动切割机、Y90L-2、国产2.22公司开工进场，竣工退场电动试压泵、4DY-74、国产6.31公司开工进场，竣工退场手动试压泵、0.5-1.0MPa1公司开工进场，竣工退场电热干燥箱、SC101-30051公司开工进场，竣工退场注：图书信息中心项目和体艺馆项目分别按以上施工机械来配备。最高用电容量：300千瓦平均用电容量：250千瓦第 24 页学校迁建工程施工组织设计主要检测仪器（工具）一览表序 号仪器名称(型号)单 位数 量1T2经纬仪台12B1精密水准仪台13水平尺根24游标卡尺把15楔形塞尺把56水平靠尺把37吊线靠尺把38兆欧表只19接地电阻测试仪只110试电笔支5115m钢卷尺把101230m钢卷尺把21350m钢卷尺把214小锤把515放大镜把116百格网把317100N弹簧秤把218混凝土强度回弹仪只119劳动力投入计划表1工 种人数目前在何地工作计划进场时间计划退场时间钢筋工60基础开始结构完成结构木工100基础开始结构完成 混凝土工30基础开始室外工程完成 架子工20基础开始外装修完成砌墙泥工30砌墙开始砌墙结束粉刷泥工100装修开始工程结束装修木工80装修开始工程结束油漆工40装修过半工程结束普 工50工程开工工程结束合 计450劳动力投入计划表2工 种人数目前在何地工作计划进场时间计划退场时间电工26进度需要工程结束管工20进度需要工程结束焊工4进度需要工程结束合 计50注：图书信息中心项目和体艺馆项目分别按以上投入劳动力来配备。 劳动力资源动态分布（每个单位工程）人数每格50人月度123456785. 主要材料的产品质量控制本工程所用的主要材料有：钢筋、商品混凝土、装饰材料和水电安装材料等。钢筋：钢筋按计划进场后，按公司质量手册和程序文件的要求分类堆放，并做好标识。采购时选用我公司材料部门所掌握的合格名录内的生产厂家。进场时必须具备正式的出厂合格证（质保书）和试验报告，并在监理工程师旁站下取样做机械性能复验；对焊和电渣压力焊钢筋做抽样试验。电焊条等同样必须具备质保书和试验报告。全部检验合格后，方可用在工程上。商品混凝土：首先对供应厂商的生产能力、技术力量、生产稳定性和管理水平需有一个较全面的了解。混凝土强度按设计要求和施工工艺要求，向商品混凝土厂家提出，并由厂家提交混凝土配合比，经审定后确认。混凝土到现场后，应检测坍落度和抗压强度（抗渗）试件。装饰（修）材料和水电安装材料：本工程精装修材料和水电安装材料品种较多，如花岗石、外墙面砖、轻钢龙骨石膏板、开关插座、电线、卫生洁具等高档装饰材料。目前装饰市场上，对名牌建筑产品的假冒产品较多，造成鱼目混珠。在材料进场时，对品牌、规格、尺寸、平整度、色差等严加把关，杜绝假冒产品进入现场。其它有关材料质量控制在本施工组织设计相关章节中阐述。6. 施工方案和主要施工技术措施6.1 建筑施工测量图书信息中心工程主体建筑物高为34.721米（至屋面构架顶标高），主体建筑物平面和主立面呈半环形状；体艺馆工程是一个平面为半径36米的园形体。这二只工程的轴线放样、垂直测量和沉降观测如何控制在规范允许偏差内，是本工程难点之一。6.1.1轴线控制网和基准水准点的建
