江阴市冯泾河拓浚工程施工组织设计方案.doc

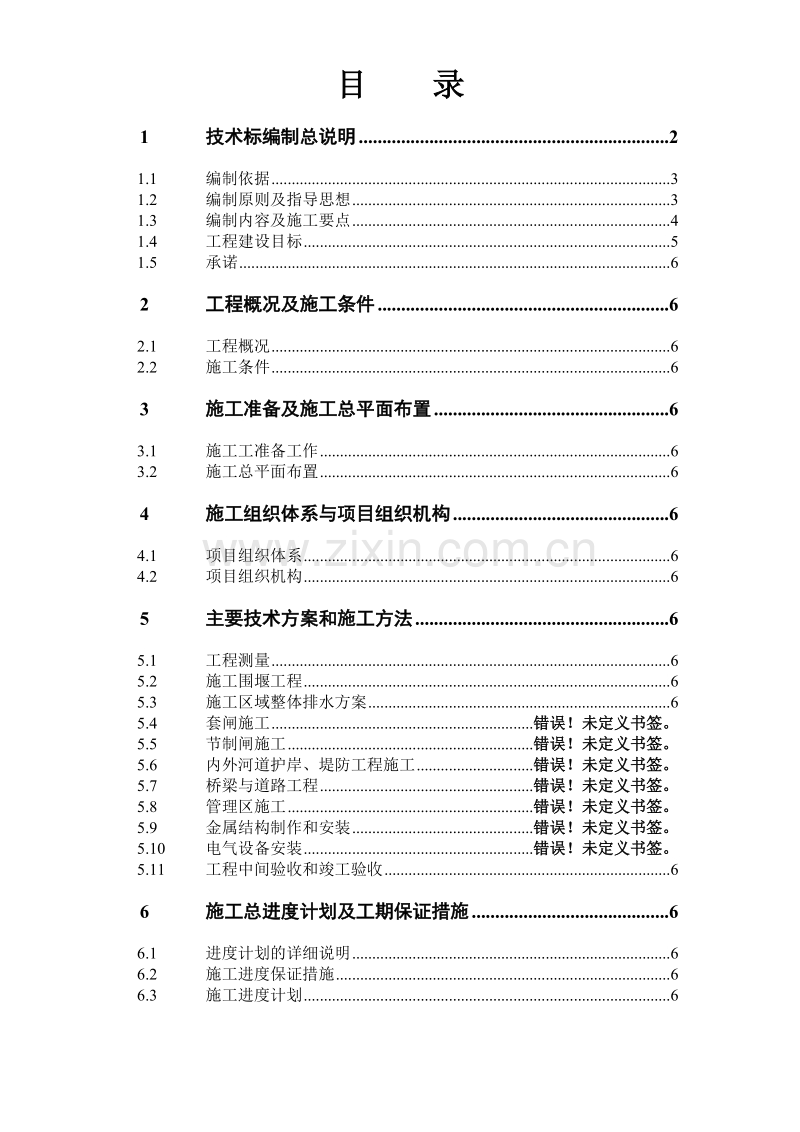

目 录
1 技术标编制总说明 2
1.1 编制依据 3
1.2 编制原则及指导思想 3
1.3 编制内容及施工要点 4
1.4 工程建设目标 5
1.5 承诺 6
2 工程概况及施工条件 6
2.1 工程概况 6
2.2 施工条件 6
3 施工准备及施工总平面布置 6
3.1 施工工准备工作 6
3.2 施工总平面布置 6
4 施工组织体系与项目组织机构 6
4.1 项目组织体系 6
4.2 项目组织机构 6
5 主要技术方案和施工方法 6
5.1 工程测量 6
5.2 施工围堰工程 6
5.3 施工区域整体排水方案 6
5.4 套闸施工 错误！未定义书签。
5.5 节制闸施工 错误！未定义书签。
5.6 内外河道护岸、堤防工程施工 错误！未定义书签。
5.7 桥梁与道路工程 错误！未定义书签。
5.8 管理区施工 错误！未定义书签。
5.9 金属结构制作和安装 错误！未定义书签。
5.10 电气设备安装 错误！未定义书签。
5.11 工程中间验收和竣工验收 6
6 施工总进度计划及工期保证措施 6
6.1 进度计划的详细说明 6
6.2 施工进度保证措施 6
6.3 施工进度计划 6

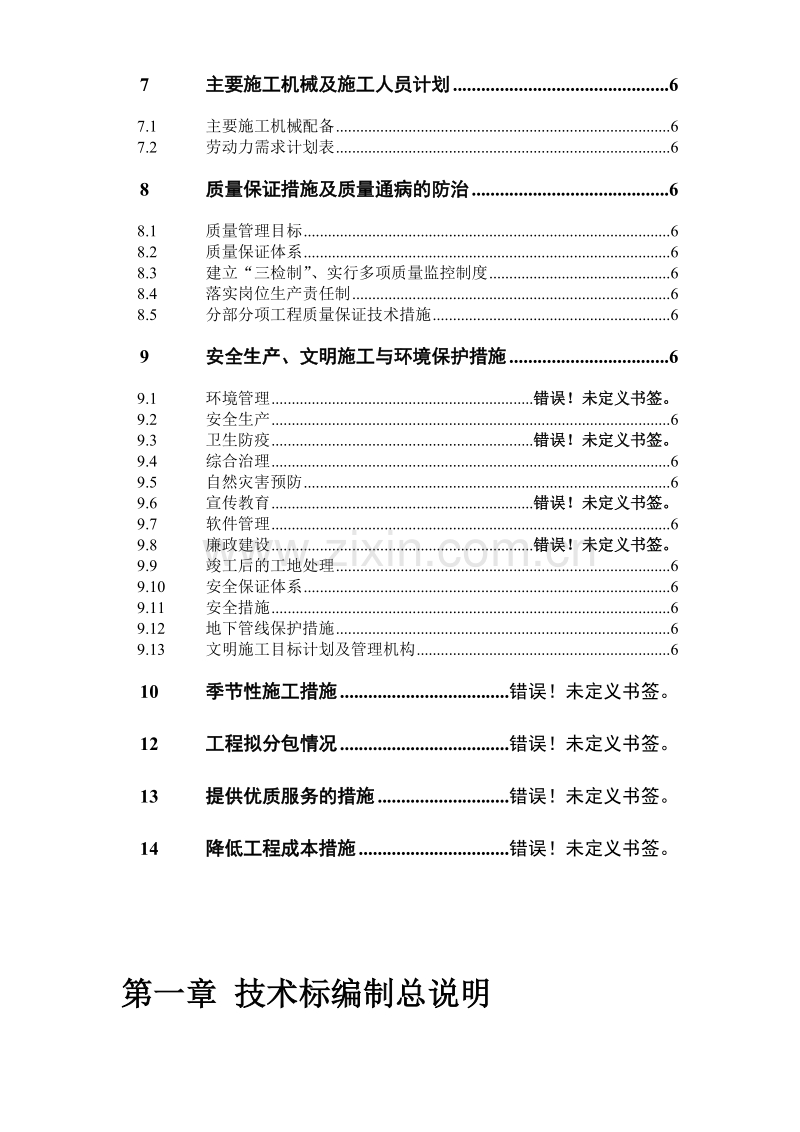

7 主要施工机械及施工人员计划 6
7.1 主要施工机械配备 6
7.2 劳动力需求计划表 6
8 质量保证措施及质量通病的防治 6
8.1 质量管理目标 6
8.2 质量保证体系 6
8.3 建立“三检制”、实行多项质量监控制度 6
8.4 落实岗位生产责任制 6
8.5 分部分项工程质量保证技术措施 6
9 安全生产、文明施工与环境保护措施 6
9.1 环境管理 错误！未定义书签。
9.2 安全生产 6
9.3 卫生防疫 错误！未定义书签。
9.4 综合治理 6
9.5 自然灾害预防 6
9.6 宣传教育 错误！未定义书签。
9.7 软件管理 6
9.8 廉政建设 错误！未定义书签。
9.9 竣工后的工地处理 6
9.10 安全保证体系 6
9.11 安全措施 6
9.12 地下管线保护措施 6
9.13 文明施工目标计划及管理机构 6
10 季节性施工措施 错误！未定义书签。
12 工程拟分包情况 错误！未定义书签。
13 提供优质服务的措施 错误！未定义书签。
14 降低工程成本措施 错误！未定义书签。

第一章 技术标编制总说明
江阴市重点水利工程建设管理处：
我公司详细研究了武澄锡引排冯泾河拓浚河道工程C标段工程招标文件（桩号：16’-CS37），并认真踏勘了工程现场，根据设计图纸、招标文件及招标答疑补遗文件编制了本投标书。
1.1 编制依据
（一）武澄锡引排冯泾河拓浚河道工程C标段工程投标文件（桩号：16’-CS37）招标文件及招标补遗文件。
（二）武澄锡引排冯泾河拓浚河道工程C标段工程（桩号：16’-CS37）招标文件施工图。
（三）各种水利工程施工规范及有关的政府法规、法令等文件。
（四）施工现场踏勘资料及周边环境情况。
（五）结合本公司承担相应工程的施工经验、施工技术力量以及机械装备水平。
1.2 编制原则及指导思想
根据本工程的性质、现场的条件和招标文件的要求，再进一步增强质量意识，健全质量保证体系，健全岗位责任制。认真贯彻质量检验制度的基础上实现本工程的创优目标管理，保证工期、安全、优质、文明施工，创造一个对内对外信得过的工程。
（1） 满足业主对工程工期、质量要求及安全生产、文明施工要求的原则。
（2） 满足与业主、监理工程师、设计代表及有关单位协调施工的原则。
（3） 充分利用工作面及充足的施工机械设备，做到连续均衡生产，文明施工。
（4） 采用先进的施工工艺、引用新的技术及材料、制定科学的施工方案。
1.3 编制内容及施工要点
1.3.1 编制内容
我公司认真研究了招标文件、设计图纸及技术要求，并对施工现场进行了详细的踏勘，明确了指导思想，据此编制技术标，分别对工程施工条件、施工总平面布置、施工组织、施工部署，分部分项工程主要技术方案、施工方法、施工进度、劳动力、机械设备计划，质量、安全、文明施工保证体系、技术措施，季节性施工技术措施、工程善后服务等作了详细的阐述。
1.3.2 本工程施工要点
本工程主要有河道水力冲挖老河床土方；机械开挖填筑压实土方；河道拆除、新建驳岸工程；配套灌排涵洞以及大坝维修等各项配套设施。各种类别工程多、工程量大，施工周期又较短，因此在工期安排、施工方案、质量、安全、文明施工等管理上有它的重点性和特殊性，综合如下：
1、本工程作业面大，施工岸线较长，必须落实施工区两侧堆土区的施工排水措施。
2、本工程属武锡澄低片引排工程，工期跨越2002年至2003年五月汛期，由于集水面积大，施工临时防汛设施、防汛措施必须预先完备。
3、工程挖填土方量大，务必做好土方平衡、余土堆施施工方案及施工环境保护工作。
4、本工程在河边进行施工，因此要时刻关注气象、天气预报，以及根据以前历年降水情况，根据实际施工进度和实际降水情况，进行突出重点施工。尤其是注意降水对河床开挖、驳岸、涵洞基础施工的影响，保证施工安全、工程质量以及工期。
5、该工程部分地段在居民区及企业附近施工，有施工干扰，为了做到在施工过程中不扰民或将影响减少到最少程度，尽量控制在白天施工，如确需夜间施工，作好相应的准备措施。
6、本工程由于线路长，机电设施数量较多，用电线路必须保证有效、安全。
1.4 工程建设目标
1.4.1 工期目标
根据招标文件推算，业主暂定开工日为2002年12月10日，其中河道土方2003年1月30日完成，全部工程完成日期为2003年5月30日，整个工程施工工期为173日历天。本公司根据实际情况在认真踏勘现场并分析研究确定了切实可行的施工方案后，制定了工程的计划工期目标。
开工日期：2002年12月10日
竣工日期：河道土方2003年1月30日完成，全部工程完成日期为2003年5月30日，（工期173日历天），力争提前完成本工程。
1.4.2 质量目标
本工程的质量目标：确保合格工程。确保工程施工达到一次交验合格率100%，单位工程优良率80%以上，力争总体优良，外形美观，争创无锡市级优良工程等级。
1.4.3 安全与文明施工目标
本标段安全生产目标为：安全事故率为零，争创市安全生产文明工地。
本标段文明施工目标为：争创文明工地。
1.5 承诺
一旦我公司有幸中标，我们将全力以赴，做好施工前期准备和施工现场总体规划布置。发挥我公司管理优势，建立完善的质量管理组织网络机构，落实严格的岗位责任制，实施项目法管理。通过对劳动力、设备、材料、技术、方法和信息的优化处置，实现工期、质量及社会信誉的预期目标效果。
1、我们完全接受招标文件提出的质量和施工技术要求，并按国家质量标准和江阴市有关质量规定进行。
2、为了保证工程质量，我们将诚恳地接受各质量监督部门的监督直至工程竣工验收，绝不违章施工，绝不使用不合格材料。
3、为了确保工程施工全过程中的安全生产，我公司将在组织机构设置时，特别安排专职安全员进行现场安全的过程管理。同时根据业主要求组织防汛抢险队伍，确保工程安全渡汛。
4、一旦我公司有幸中标，将严格按已确认的施工组织设计组织施工，并接受建设单位、监理单位、设计单位对工程施工进度、造价及质量、安全的监督管理。
5、我们将严格按照市有关水利工程施工现场标准化管理规定组织施工和现场文明施工。
6、我公司各类施工机械装备齐全，设备材料储备雄厚，完全能满足和确保工程施工进度和质量要求。
7、我们将与业主、设计单位密切配合，真心诚意接受施工监理和设计人员在施工全过程中的指导和帮助。我们将竭诚为本工程的顺利建设而努力，为工程早日建成投入使用作出我们应有的贡献。
8、我公司将提供优质服务，积极协助业主搞好与地方的关系；在工程完成以后，除规定的保修期工程保修以外，我们将对工程完成后进行跟踪服务。
10、我们将严格按照响应标书的本投标文件的承诺进行工程施工。
第二章 工程概况及施工条件
2.1 工程概况
江阴市冯泾河拓浚工程位于江阴市中部的月城镇、南闸镇、峭岐镇范围，西起锡澄运河，东至白屈港，全长8.399公里，是江阴市二00三年度重点水利工程项目。该工程是国家治太武锡澄低片洪涝治理项目中锡澄运河和白屈港之间的横向调节河道，同时也是我市峭岐、月城、南闸沿线镇村的主要灌排河道。
本标段位于峭岐镇西区，桩号CS16——CS37，东至新街村灌溉站以东70米左右，西至新街公路桥，计1369.497米。
河道现状；冯泾河疏浚于1975年，疏浚标准为河底宽度10米，河底高程0.5米，边坡1：2，经近三十年运行后，由于受长期的水土流失影响，河床淤积严重。目前一般河底高程已达1.5米，底宽仅5米，河床两侧已形成滩面，滩面高程2.20米，已芦苇、茭白丛生，有效水面宽18米左右。
冯泾河沿线地形大部为低洼圩区，锡澄运河至张家桥段，南岸为冯泾圩、北岸为新庄圩：张家桥至太平桥南岸为庄家圩，北岸为新街圩：太平桥至峭岐镇南岸为平原地区，北岸为大新圩、新农圩：峭岐镇以东地区，南岸为南街村平原地区，北岸为市水产场低洼渔池。平原地区一般地面高程为5.0-7.0米，圩区一般地面高程在3.0-4.5米。
本标段河道现状及沿线地形正如上书所述。
2.1.1 工程内容
1、河道土方工程：其中水力冲挖25230.5立方，机械挖推压筑堤23022.5立方，机械挖推硬土74215.3立方。
2、河道驳岸工程：其中拆除驳岸710米，修建驳岸100米，新建圩区驳岸1065米。
3、灌排涵洞工程：100*120-2道，30米；Φ45-3道，54米。
4、大坝维修看管及相应的其它附属工程。
本工程内容较多，具有工程类别多、工程量大、施工作业广等特点。
本工程工程施工工期较长，在整个工程施工期间，将跨越冬季、春季。因此在施工时，要针对不同的季节采用不同的施工技术措施，确保工程顺利进行。
2.2 施工条件
2.2.1 沿线建（构）筑物、地下管线及障碍物
根据我们进行的现场踏勘及招标文件提供的资料，目前本标段施工区域内沿线自西向东主要建（构）筑物有丰收桥、民房主要集中在桩号CS31——CS34之间。地下管线及其它障碍物，在进入现场后应进一步踏勘、征询，了解沿岸施工区的构筑物、地下管线及障碍情况，以便制定针对性措施。
2.2.2 交通道路
工程南北两侧均有通往本工程的道路。在工程实施过程中有大型工程车辆进出场区，在工程实施前应确定好车辆行驶路线，力求保持道路交通正常。
2.2.3 现场施工条件
经现场踏勘，工程范围主要位于冯泾河两侧农田、低洼地及老河道中。堆土区大部分在冯泾河的南侧。水力冲挖泥浆则排放到两侧的相应指定的鱼池中，进场后首先要进行施工分区段，根据相应区段的施工特点进行施工准备工作。
第三章 施工准备及施工总平面布置
3.1 施工准备工作
做好施工前的准备工作，对整个施工过程具有深远的意义，针对本工程特点，施工准备主要从技术准备、现场准备、机具、材料、劳动力准备及地方协调五个方面入手。
3.1.1 技术准备工作
（l）由技术负责人组织主要人员进一步熟悉、会审施工图、设计资料、招标文件、施工验收规范，做好施工技术交底准备和编制详细施工组织设计。
（2）进一步踏勘施工现场，熟悉地形、地貌和地质条件、设计勘察所定的里程与施工定位桩，测量定位，做好施工临设布置工作。制定工程建筑材料的抽样试验及不同标号砼级配试验计划及准备工作。
3.1.2 物资准备
（1）迅速落实临设搭建材料、水电配套设施。
（2）落实工程施工机具及周转材料、工艺制备的计划。
（3）落实需加工的结构配件计划。
3.1.3 劳动力准备
（l）以工程项目部为核心，建立精干专业施工队伍，组织劳动力进场。
（2）向施工队、班组、主要工程技术人员进行施工技术交底。
（3）迅速建立、健全各项管理制度，做好上墙、考核工作。
3.1.4 施工现场准备
3、在施工总平面布置的基础上，迅速落实项目部、生活设施、用电设施等的生产设施。
（1）首先做好施工现场的控制网测量及复核工作。
（2）根据施工总平面布置，迅速搞好“三通一平”，保证路、水、电、通，场地平。
（3）生活设施的搭建：根据施工现场条件及现场实际情况迅速落实项目部、生活设施的选址与搭建。
（4）材料堆放地：
在施工范围内迅速建设施工临设，设立材料堆场。各种材料按总进度计划要求，分批逐步进料。
（5）接电接水：
生产用水采用河水，生活用水接附近自来水用水网点。施工用电部分从附近电网上接入，部分视工程需要，配置一定数量的柴油发电机自发供电。
3.1.5 地方协调
我们在投标阶段已与当地村办进行了初步接触。以确保在中标后可以立即解决一系列的前期问题。在此基础上，进场后进一步和地方村办联系，做好借房、借地、用电、用水工作等前期协调工作。
施工前期准备工作是保证工程顺利进行的关键工作，它有阶段性和连贯性，必须在项目部的组织下，地方政府和施工区附近居民的配合下有计划、有步骤的进行。
3.2 施工总平面布置
3.2.1 施工总平面布置
本工程施工总平面布置具体参见附图：施工总平面布置图。
进场前先确定临时施工场地、施工道路、工地临时供电、供水等。我公司将严格按照标书有关文明施工管理的规定执行，并自觉接受有关部门监督和检查，有专人负责文明施工的日常管理工作。
1、施工区域及临时设施区域
施工区域已由业主统一完成征地工作，基本上满足本工程施工所需。
临时生活、办公设施用地我公司已在投标阶段和当地村办取得了联系，得到他们的支持。拟租用新街村民房为临时生活、办公设施用地。区内设置项目部办公室及监理工程师用房，进场后实施规范管理。
生产设施区域设置具体参见“施工总平面布置图”。
2、施工用电、施工工用水
施工用电、施工用水由我公司自行负责接到施工现场
接入电线用专用电杆架空，架空高度在6米以上，在施工现场各固定用电处设置配电箱，引至用电器。
另外，为保证工程的用电、现场自备3台发电机机组。
施工用水主要利用河内的水源。施工区域内生活用水，均利用自来水管网引至生活区。
3、施工通道
①外围交通通道：
根据现场踏勘情况，工程外围的交通通道利用南北两侧原有道路通往施工区域。
②施工便道设置：
沿施工区两侧构筑施工便道。南北侧便道与通往施工区主通道接通。
4、现场排水
①为确保工地环境整洁，达到文明，标化要求，在工地上建立有效的排水系统，并与指挥部在标段范围及整体工程的排水系统沟通。
②工地排水采用明沟排水系统，明沟沿施工便道外侧构筑，每隔30m左右设一口集水井。
③施工污水经过明沟集流，沉淀以后，间接排入地区的排水系统。
5、通讯
施工队管理班子成员和项经部业务主管员以上管理人员配移动电话，人手一机。
6、场地预清理工作
本工程施工主要临设及主通道在原有道路上，比较平坦。施工区范围内有较多低洼地、滩地及水田，因此需先对该施工区域进行清理及回填筑坝、平整。河浜部分主要是清理开挖区范围内的道路两侧的树、杂草及河道内沉船等，为主体工程的全面开工创造良好的条件。
3.2.2 土方的调配及处理设想
经过测算及现场勘测，本工程运土除村办民居范围CS31-CS34段外运距离较远外，其它区段运距均不受影响。整个标段土方大部分为向南单向出土回填至指定堆土区。本工程挖土约12.5万m3。
土方平衡处理方案如下：
1、根据开挖土方的好坏情况，对土进行分类运输及堆放。
对适用于回填的素填土采取就近回填与堆放的原则以留足筑坝等回填用土，以减小二次驳运的数量。
对于淤泥质土等不适于回填的土采取一次性处理的原则。用泥浆泵回填于废弃的池塘、低洼段。
2、土方的调配
根据工程实际情况，对原地开挖出来的好土直接回填筑坝。余土就近堆放做护岸墙后堤防工程用。
第四章 施工组织体系与项目组织机构
4.1 项目组织体系
本工程遵循公司贯标精神，严格按照项目法施工组织实施。配备管质量、管安全、管材料、管施工等施工专职人员，成立技术指导小组，组建一精干的项目经理部投入施工管理，有序地精心组织、精心施工。
施工组织体系图
公司技术组
项目经理
项目副经理
项目工程师
技术员
安全员
材料员
会计
文明管理员
测量组
钢筋施工组
土方施工组
木工施工组
内业资料组
试验组
砼施工组
石方施工组
泥浆泵施工组
一~四施工队
质量员

质量保证体系图
项目经理
项目工程师
各工程队专职检查员
质量员
量测员
施工员
试验员
材料员
各施工班组
各班组兼职质检员

安全保证体系图

班组小组长
班组兼职安全员
各施工班组
安全员
项目经理
项目副经理

4.2 项目组织机构
4.2.1 项目管理机构
成立以项目经理为首的工程项目经理部，全面履行合同，贯彻国家和地方有关法律、法规和政策，对工程施工全面过程进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则，选配具有改革开拓精神、施工经验丰富、服务态度良好、勤奋实干的工程技术和管理班子干部组成。项目经理部由项目经理、项目副经理、项目工程师组成项目领导班子。
另外，根据本工程施工主要内容工地进驻四支施工队。
第一施工队：负责CS25东新街公路桥~CS29施工。
第二施工队：负责CS29东~CS31施工。
第三施工队：负责CS31东~CS34施工。
第四施工队：负责CS34东~CS37施工。
4.2.2 管理职能
1、项目经理
（1）全权履行本程合同职能与条款，确保完成本工程的任务和目标。
（2）全面负责本工程工期、质量、安全、文明施工及成本等目标跟踪管理，协调和监督各职能部门的动作状况。
（3）参加业主的工程会议，执行会议决定的有关工程事项。
（4）主持项目工作会议，审定和签发对内、对外的重要文件。
（5）注重施工人员的工作态度，决定人事任免事项。
（6）决定施工人员的调配等重大事项。
2、项目副经理
（1）负责本工程生产管理，根据施工进度，安排各项施工生产任务。注重施工进度关键线路，把握分部分项工程点工期，保证工期目标的最终实现。
（2）主持内部生产会议，协调和解决施工生产难点和矛盾，确保工程顺利进行。
（3）参加业主主持的工程会议，协调分包商的穿插工序，提供方便施工的必要条件。
（4）按照本工程的物资准备设计和机械进、退计划，并结合工程进度，分阶段组织物资的采购、调配和进场，以及设备的进、退场，保证施工顺利进行。
（5）督促和检查分管的职能部门工作，调动职能部门运作活力。
3、项目工程师
（1）认真贯彻执行国家和无锡市水利系统的有关技术规范、规程和标准。
（2）主持和组织本工程施工详图内部会审，汇集图纸质疑事项，提请设计院澄清和解决。
（3）主持和组织本工程施工组织设计和作业方案的编制，并注重实施过程中的改进措施。
（4）主持编制“项目质量保证计划”，确保质量体系的正常运行，以期最终实现本工程质量目标。
（5）注重现场安全生产责任制。
（6）督促和检查分管职能部门工作，注重质量记录和积累与建档。
（7）负责策划现场施工人员的生活设施，保证人员住宿条件和正常生产状态。
（8）建立现场施工安全生产程序，布置工程保卫设施。主管现场文明施工，策划文明施工分区包干管理，并督促责任人严格按《施工现场标准化管理细则》执行。
（9）督促和检查分管的职能部门的工作，注重指令畅通，措施有效。
4、质量、安全员
（1）对施工范围内的工程质量进行跟踪监督与控制，随时掌握各分项的质量情况，并建立工程质量档案，定期向上级部门汇报。
（2）对施工过程中的生产安全、文明施工、临防、消防、保卫进行综合管理，建立安全责任制，监督特种作业持证上岗，定期进行安全检查，对事故隐患督促整改。
5、技术员
对施工范围内工程进行技术管理，解决图纸及设计上的问题，施工方案及作业指导书，编制与调整各级施工进度计划等，对工程施工进行测量放线、沉降观测以及按规范要求进行试验检验、计量管理等。并对施工技术资料进行收集、整理、汇编成册。推广应用新技术、新工艺，及时总结，并定期上报。
对施工范围内的工程质量、进度等进行管理、协调、调度，并与施工范围外的工程进行协调，实施与调整各级施工进度计划，负责现场施工。对临时用水、用电等进行管理、协调。
6、设备材料员
负责工程材料、施工材料的采购、保管、发放及施工机械的管理工作。
7会计
对工程用款有计划、有测算，并进行成本控制等；对工程管理人员和劳务人员进行调配，以及定额核算、人工控制、劳动工资管理等，并保证进入施工现的管理人员和劳务人员具有相应的技术素质；负责施工范围内的工程预决算、报量，及时对有关分包量的审定，参与合约谈判及对工程合约进行综合管理。
8、文明管理员
对工程的保卫、住宿、医务、外协等各项辅助工作进行综合管理，保障工程正常开展。
9、施工队
各施工队在施工队长、施工员、班组长带领下服从项目部各科室职能人员的领导和管理，施工中严格按设计、规范及批准的施工组织程序施工，确保质量、安全、工期与文明施工，做到高效低耗、优质高产、安全文明。
4.2.3 劳务层组织
本工程合同工期紧，劳动力投入将相对集中，预计劳动力用量高峰为80人左右。鉴于施工劳务层是在施工过程的实际操作人员，是施工质量、安全、进度、文明施工的实施者，也是最直接的保证者，故我公司在选择劳务层操作人员的原则是：具有良好的质量、安全意识，具有较高的技术等级，具有类似工程施工经验的劳务层人员。
劳务层人员分为三大类。第一类为专业化强的技术工种，其中包括机操工、机修工、维修电工、焊工等，该类人员均有丰富经验，并持经有关部门校验的上岗操作证。第二类为普通技术工种，其中包括木工、钢筋工、混凝土工、瓦工等。第三类为非技术工种。
工程劳务层的组织将由公司根据项目的月劳动力计划，在公司内部平衡调配，同时确保进场人员的各项素质达到项目的要求。
4.3 项目管理规章制度
4.3.1熟悉图纸，参加图纸会审与设计交底
组织技术和施工管理人员及班组长等熟悉施工图，参加图纸交底和会审，领会设计意图，磋商施工技术方案，考虑施工现场条件和工期要求，与业主单位、监理单位和设计单位一起共同圆满完成施工任务。
4.3.2 提出机具设备需用计划并安排进场
根据施工进度安排和工程量，对施工中所需用的机具设备提出具体的规格型号、数量和进场日期安排的计划。计划要详细，大到大型设备，小到必要工具等都要有所计划。特别是进场后搭设临时设施所必需的机具设备要安排先进场，先开工的分部工程所需的也要紧接着安排进场。
4.3.3 施工人员的计划安排
根据工程任务的情况和特点，计划所需要的工人工种和人员数量，并根据工程进度的安排逐步落实人员分批进场。项目副经理和施工员应作周密的考虑和计划安排。
4.3.4 材料的计划安排：
根据施工图，计算出工程材料的用量并提出材料采购计划。按规定必须选用有许可证的厂家的材料。
4.3.5 制定规章制度和岗位责任制：
项目部根据工程特点和企业有关管理规定，制定一些必要的规章制度，如生产计划调度、技术资料管理、工程质量检验和安全文明、治安消防及环境卫生等一系列符合实际简单适用的制度，并对各管理部门、管理人员、施工班组和工人均分别建立岗位责任制。
规章制度不能形同虚设，要落实有措施，且与经济分配挂钩。
第五章 主要技术方案和施工方法
根据本工程特点，我们分以下部分进行重点阐述：
一、测量放线；二、河道土方施工：三、驳岸工程施工：四、灌排涵洞施工：五、施工区域整体排水方案；六、中间验收和竣工验收。
5.1 工程测量
本工程施工测量主要内容：平面控制测量、水准测量、断面测量、跟踪测量、结构沉降观察和竣工测量。
5.1.1 施工测量、放样人员的组织
测量、放样是工程施工质量控制达到预期目标的重要环节。因此由具有理论和实践施工经验的专业测量员担任测量组长，并配备5名有一定经验的测量技术人员组成测量小组，负责本工程的测量、放样工作。
5.1.2 测量主要仪器配备
经纬仪：“JZ-2”1台。
水准仪：“S3” 4台。
全站仪：C-100 1台。
钢卷尺：30、50、100m各4把。
其它测量配备设备：花杆、塔尺等。
5.1.3 交桩工作
进场后由工程技术负责人组织，测量组长负责会同建设、设计、监理方工程师认真做好工程坐标控制桩、里程桩、水准点移交的实地交桩工作及前期测量资料交底工作。
交桩时若发现问题应及时提出、及时解决。对埋设浅、容易变动的桩位（里程桩）应进行复测，交桩完备后应办理交桩手续。
5.1.4 测量放样
本工程中构筑物较多，业主在交桩时提供的坐标，在打桩、基坑开挖时可能遭遇破坏，为此本工程的定位放样根据坐标来采用网格式放样：先按照交桩的坐标，定出整个河道中心线及相应附属工程的方位，再在网络图上布出具体位置方向角度以示正确，并将所有构筑物的转折点、交错点，均用桩来控制，而桩位控制在网络图上，在整个平面上选择三个不被振动、移动损坏的点做成牢固的控制桩位，亦反映在网络图上，最后在平面布置上挖土、驳岸、涵洞身等施工时用网络图的方位进行放样定位，并以三个控制桩位来复核，确保整个平面布置合乎设计要求。所布置的测点及保护桩，需用现浇混凝土来制成，桩入原状土应大于1.5m，并要求施工中每15天进行一次轴线网络复测，并严密进行调差和补点，要始终保证工程在高精度测量控制之下进行。
1、平面控制测量
施工图上标有各控制点坐标，在甲方交桩后，先进行内业计算，绘制坐标控制网，再进行现场平面控制测量，直线段交桩点上架全站仪，对中整平，打出直线，打桩定点，在定出的直线段基础上，确定弧线段或变截面段的拐点，根据设计圆弧半径尺寸放出弧形曲线及变截面形尺寸，复核无误后即打桩定位，由此放出各结构的中心控制线、边线、土方开挖线及基础施工边线。
（2）里程桩号的复测与测定
对施工沿线移交的里程桩号进行复测，且移出施工影响区以外，同时根据结构施工需要时应加桩，缩小施工控制范围，便于施工放样；对重设里程桩应复测，监理工程师核定同意后才可使用。
2、水准测量
从甲方或监理工程师交桩的国家级（书面）水准点开始，按国家四等水准的测量要求进行水准测量，测量所用的水准仪要经专门测绘仪器鉴定部门校核鉴定。塔尺用双面水准尺，黑面三丝读数，红面中丝读数，视距小于等于80m，前后视不等差小于等于3m，黑面读数+K-红面读数小于等于3mm。往返闭合差小于等于20K。若测量成果符合要求，经平差后计算出各临时水准点高程，原始测量记录、高程计算表数据送测量监理工程师检验验收，验收合格，可以使用。若闭合差大于允许误差，或记录数据不清，涂改，则返工重测，直至符合规范要求。
施工临时水准点根据本工程实际情况，应在施工沿岸的两侧每200m各设一组（2个），一个用于校核。临时水准点应按规范要求设置在不受施工影响、地基坚实地方，用混凝土埋设及护栏保护。对埋设的临时水准点应统一编号，绘制于施工平面控制图上。施工临时水准点作为工程结构施工高程测放与控制基准点。
3、断面测量
本工程断面测量主要内容为原断面复测、测放、验收。
（1）原断面复测：施工前根据设计里程桩号与设计断面图复测施工范围内的原河道及原土地标高，提供原始数据作工程土方计算、平衡及制定针对性施工方案用，复测数据应标于施工剖面图上。
（2）断面测放：本工程土方开挖、回填量大，施工线较长，因此对河道的土方开挖必须进行现场控制。
（3）断面验收：对已完成的工程施工措施、结构、河床疏浚断面应进行断面复测、验收，是否符合施工组织设计、施工规范及设计标准。
4、跟踪测量
在土方开挖、结构施工的整个施工过程中应及时对平面尺寸，高程控制进行施工跟踪测量，使工程测量的质量管理贯彻于施工全过程。
5、结构沉降观察
（1）沉降观察点的设置按本工程设计要求一律采用钢材加工成标准件，然后按设计规定数量与要求分别预埋于底板面层、结构顶面。
（2）沉降观察标点应埋设后及时测放，在工程竣工验收前后应分别观察一次，按《水利工程施工质量检验评定标准》进行观察频率，且做好观察记录和资料。
6、竣工测量
在工程竣工时，应对工程结构的平面尺寸、水准高程、断面尺寸、沉降标点等进行全面的复测、验收。
5.2 河道土方施工
本工程河道土方施工采用五种方法施工：
A、.泥浆泵施工：泥浆泵冲淤积土及软土段河道土方。堆土至标段划定的堆土区鱼池，河塘及自行填筑围堰的水旱田，送土距离、以及施工用电、用水、回水等统一由项目部安排，具体安排如下：
1. 经过实地考察和图纸的对比了解，首先必须打好三条坝，位置如下：
（1） 新街公路桥C标起点CS25Y与CS26之间。
（2） CS30桩号点，也就是庄家排涝站以东150米左右。
（3） CS34桩号点，也就是新街桥东预制场左右。
2. 施工用电：
（1） 新街公路桥至黄天荡变压器有520米左右，线距太远，接线用电有一定难度，采用柴油发电机组自发电。
（2） CS27-CS30使用直接接250KVA黄天荡变压器国电。
（3） CS30-CS35可以直接使用新苏排涝站的电
（4） CS35-CS37电源比较远，拟用D标冯家坝电，将所接线路架空至施工要求。
3. 堆土区与送土距离：
（1） 从堆土区来看，本标段基本为单边南向送土，在本标段河南侧一堆土区6684.8方，河北侧2100方，按照断面方量来看，新街公路桥东450米左右的土都必须送至两侧堆土区。
（2） CS27桩号点对面有两只2000立方的指定弃土鱼塘，因此，CS30桩号以西的土方都必须送到这两只鱼塘。
（3） 新街桥东CS32桩号对面有两只鱼塘，拟堆土6700方，从CS30-CS34之间的土均送到这里，运距250米左右。
（4） 在CS35对面南侧有两处低洼堆土区，都是2745.7立方。此处必须筑坝围堰，CS35至终点的土都必须送到这，运输距离在250米左右。
4. 施工排水：考虑泥浆泵一方面要回水利用，一方面又要无积水施工。在泥浆泵冲淤分区段的相应位置分别筑坝留足施工用水后，其他积水均利用农田沟排引到庄家排涝河与后旺排水河。泥浆泵所需施工用水利用筑坝积水池和就近弃土鱼塘排水系统开沟引流到积水池中利用。
5. 泥浆泵在施工时，将泵体用浮筒绑住，悬浮在水面上，并在施工时随时检查施工用水情况。水枪头在冲淤时不得对准人员，以保证施工安全。
B、土方机械开挖、筑堤防等
1. 河道土方开挖主要是采用挖掘机挖、推土机推、平、压。河道及驳岸基础土方用于筑圩堤及道路路基外，均运至相应就近的弃土区。
2. 开挖河道及基坑时，先排除积水，作到开挖范围内的干施工。经土方平衡后，留足按照设计断面筑堤防（清坎）、道路地段所需回填土后，推至就近弃土区。
3. 在本标段南侧堤防由于需做今后道路基础。因此筑堤防（青坎）、道路地段时，土方要求压实度控制到0.90，以利铺设路面。
4.进场后对原状土基进行实地测量，确定挖填土深度，首先清除耕植土，开挖明沟，然后进行填土。填土先后低洼地段，后填一般地段，先坝中，后坝边，分层循序渐进。当填至接近堤坝设计顶面时，填土过程中保持一定设计的纵横坡度。
5.在清表的同时，应在坝基两侧开设排水沟（在设计排水沟范围内），排水沟应与临近河道可利用的排水系统连接，使原路基表层无积水。
6、在清表和排水沟完善的基础上，对需填土的表层原状土用振动式压路机进行压实，对高出设计标高的土方用挖土机挖至设计标高。
7、填土堤防基础按设计断面分层填筑压实，每层松土填筑厚度不超过30cm。
8、新老路基相接处，先将老路边坡挖成阶梯型，然后分层填筑压实。
9、本工程填土分段施工，每段与相邻交接处不在同时间填筑的，先填地段预留台阶，同时填筑的，则分层相互交叠衔接。
10、回填土应选择优质粘土或砂质粘土，预先实地抽样测定实际含水量是否符合或接近最佳含水量，符合此要求的土方可回填，否则应作疏干等处理。
5.3、驳岸工程施工
1、施工流程：清障——放线——基坑开挖——清基槽——驳岸基础砌筑——整平——墙体砌筑——压顶施工——墙后回填土——河道土方开挖外运——竣工验收
2、清障：（1）先用挖掘机挖除面层杂草，以利下道工序施工。（2）对于高压电线管，用人工进行单面开挖，并在电线管上端用绳子系好，利用上端绳子及开挖方向促使电线管朝预定设计方向倾倒，以免影响道路畅通和确保施工安全，电线管挖出后，再进行破碎外运。
3、定位放线：（1）根据业主提供的平面布置图，采用经纬仪定线，设置控制桩，桩定好位后加设备用控制桩，以防控制桩移位，并随时监测校核。（2）根据河道设计断面图将各断面图上的开挖线位置进行实地放样，每隔20米设立开挖样架（3）根据业主所提供的水准点高程，采用水准仪补充施工需要的固定临时水准点，设立3——4个水准点。
4、基坑开挖：（1）本工程配备1.0M3挖掘机进场施工，根据土方开挖线进行施工，挖掘机退后开挖，后侧堆土至指定区域。（2）每台挖掘机配一台59KW推土机按设计高程推土平整，以作施工沿岸石料堆场（3）河道侧进行土方平衡计算后，预留足够的回填土方，不足部分，就近取土备用
5、清基槽：根据施工进度分段进行人工修整驳岸基槽，满足设计深度标高和轴线平面位置要求。
6、驳岸基础砌筑：
A、干砌块石基础做法：（1）砌筑前的测量放样，块石质量应满足相关规范要求，基础砌筑要求大块石放在前沿，大面朝下，拉线砌筑，然后再复里排砌，具体操作如下：（2）砌筑顺序为先砌角石（又叫定位石），再砌面石，最后砌腹石。角石应选比较方正，大小差不多的石块，砌好后把线移挂到角石上，再砌面石，厚薄石块要搭配，砌石做到犬牙交错搭接紧密。石块的上下层砌缝必须错开，错缝距离至少8厘米。
B、C10浆灌砌块石基础做法：a、底面干砌块石基础完成后首先用C10砼找平，再拉线排砌块石，块石运到现场堤顶，石工在堤顶进行粗加工，敲去薄口，尖角，加工成基本矩形，砌石时，先铺浆后蹲石，大块石放在前沿，大面向下，上部石面与样线齐平，不准用二块片石叠砌。块石之间的缝在5～8cm，上下纵缝错开10cm以上，块石之间缝隙不准用生石子充填，砌石厚度在32～38cm之间，如果块石的厚度不足32cm，则改为卧砌。对最大边长小于32cm的块石，弃之不用。保证砌石厚度在32-38cm的块石点总数的90%以上，其余10%的块石厚度最小在30cm以上。砌石时，对石面不平整的块整的块石进行修整，相临块石石面高差在3cm以下，2m先靠尺平整度在3cm以上。
排砌块石总的要求为保证厚度，放置平稳，纵缝错开，石面平整。达到《水利水电工程施工质量评定规程》中有关混凝土灌砌块石的规定：厚度允许误差3cm，平整度3cm，最大缝口宽大于5cm，通缝为二通三不通，凹缝深度2-3cm。风化石、山皮石等质量不好的块石，禁止使用。
b、混凝土灌缝
缝前检查：
把缝隙中的生碎石取出，局部缝口小于5cm的地方，缝口加宽，发现有质量不好的块石进行挖出更换，对厚度不满足质量要求的挖出重砌。自检查合格，质监员员检查合格，报请现场监理验收，验收合格，进入混凝土灌缝工序。
细石混凝土拌制：
C10细石混凝土按设计级配拌制。称量进料，控制水灰比，保证拌和时间。
混凝土灌缝：
灌缝前，打扫石面，用清水冲洗石缝，使混凝土与块石胶结牢固。
混凝土从拌和机出料口用手推车运致施工面，混凝土倒入溜槽至操作平台，人工用
