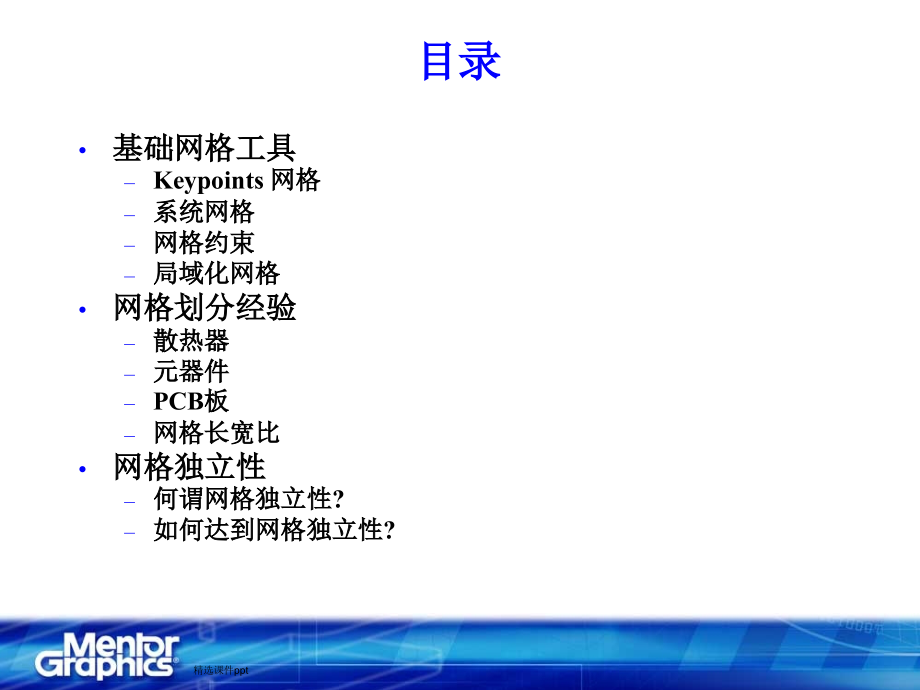

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,精选课件ppt,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,精选课件ppt,FloTHERM,软件技术专题,网格工具和相关建议,基础网格工具,Keypoints,网格,系统网格,网格约束,局域化网格,网格划分经验,散热器,元器件,PCB,板,网格长宽比,网格独立性,何谓网格独立性,?,如何达到网格独立性,?,目录,精选课件ppt,Keypoints,沿着物体的边界自动生成网格线,与物体相关,如果物体移动或尺寸变化，,keypoints,网格也会相应发生变化,!,精选课件ppt,系统网格工具,精选课件ppt,系统网格工具,最大网格尺寸,Max Size=25 mm,Max Size=75 mm,精选课件ppt,系统网格工具,最小网格尺寸,Min Size=0.2 mm,Min Size=2 mm,精选课件ppt,系统网格工具,Smoothing,No Smoothing,Smoothing Activated,相邻网格尺寸突变,大长宽比,精选课件ppt,系统网格工具,预设功能,硬性的设定最小网格尺寸，最大网格尺寸和平滑等级,可以作为网格划分的基础，之后使用滑动条或其它网格工具进行网格细化。,精选课件ppt,物体网格约束,此处的,Minimum Size,优先级高于系统网格中,Minimum Size,的设置,!,控制物体的网格数目,与物体相关,如果物体尺寸发生变化、进行复制操作等，网格会随着物体发生变化。,9,精选课件ppt,物体网格约束,采用最小网格尺寸为,15 mm,的网格约束,未采用网格约束,10,精选课件ppt,网格约束,膨胀,控制物体周围的网格,两个重要的输入参数,确定物体周围控制网格的区域,?,膨胀距离,在所确定的物体周围区域内划分多少网格,?,对于高低两个面可以设定不同的网格膨胀,11,精选课件ppt,网格约束,膨胀,膨胀距离,=60 mm,网格数目,=8,膨胀也是与物体相关的。,但物体移动，重新设置尺寸，复制之后膨胀也会发生变化。,60 mm,12,精选课件ppt,局域化网格,Localized,13,精选课件ppt,局域化网格,网格线被限制在局域化网格边界之内,如果物体边界与局域化网格边界重合，此时由物体产生的,keypoint,网格无法进行限制。,14,精选课件ppt,局域化网格,膨胀,通过对物体设置膨胀，可以使物体的边界与局域化网格不重合。,注意此时,cuboid,生成的,keypoint,网格线被限制。,15,精选课件ppt,局域化网格,组件,网格被限制在局域化的边界处,这个边界包含了所有几何物体,(,以红色显示,),可以将多个目标物体放置在同一组件下，之后可以对组件进行网格局域化,16,精选课件ppt,局域化网格,-Regions,使用,Regions,可以对某个局部区域进行网格加密,当有较多物体需要进行网格加密时，采用,Region,将它们包围，之后对,Region,进行网格加密比较方便,17,精选课件ppt,局域化网格,布置,如果有需要，局域化网格可以嵌套,局域化网格的边界可以完全位于固体，流体或同时位于固体和流体中。,18,精选课件ppt,局域化网格,限制,局域化网格不能重叠,下列元件不能与局域化网格边界相交,风扇,固定流（,Fixed Flow),2D,斜板,Compact Component,不能与局域化网格边界相接触,19,精选课件ppt,网格划分经验,Heat Sinks,通道截面内,:,3,个网格可以精确得到热仿真的结果,5,个网格可以精确得到气流经过散热器的压力损失结果,翅片截面内,:,固体内有,2,个网格,20,精选课件ppt,网格划分经验,元件,对于预测元件结温和壳温的模型,(,双热阻，,Delphi,或详细模型,),元件上方,1mm,内应有,6,个网格,注,:,在,Flotherm v8,版本中会自动考虑,21,精选课件ppt,网格划分经验,PCB,板,对于印制电路板,在板子上方的,1mm,内有,3,个网格,在板子下方的,1mm,内有,3,个网格,注,:,在,Flotherm v8,版本中会自动考虑,推广，这一经验应在有热量以对流方式传递的重要物体表面。,22,精选课件ppt,网格划分经验,网格尺度,牢记的准则,:,网格长宽比,(L,1,/L,2,),应该尽可能的接近,1,1,是最理想的,200,会引起收敛问题,局域化网格与周围网格的尺寸比,(N,2,/N,1,),应小于,10,23,精选课件ppt,网格独立性,传统定义,网格数目加倍，不会引起求解结果变化,精选课件ppt,网格独立性,(,什么是你所需要的,),工程定义,网格数目增加之后，仿真结果没有明显的变化。,明显变化,=5%,或,3%,精选课件ppt,网格独立性,Command Center,定义输入变量为网格参数,根据具体的模型，应用和物理量场变化剧烈处定义网格,定义输出变量,(,元件温度等,),使用,Command Center,可以进行参数化的研究，检查网格对仿真结果的影响。,Maximum Cell Size in Bulk Air Flow,Maximum Cell Size in Block,Number of Cells in Inflation zone,精选课件ppt,If you have any questions about Grid,you wont hesitate to contact me.,
