Fluent关于飞机的算例.ppt

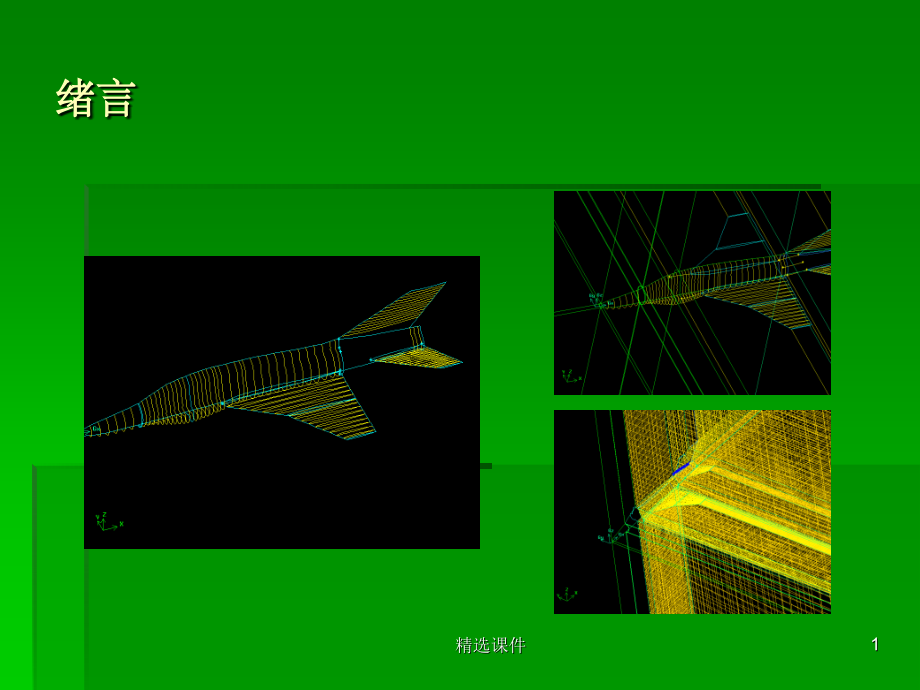

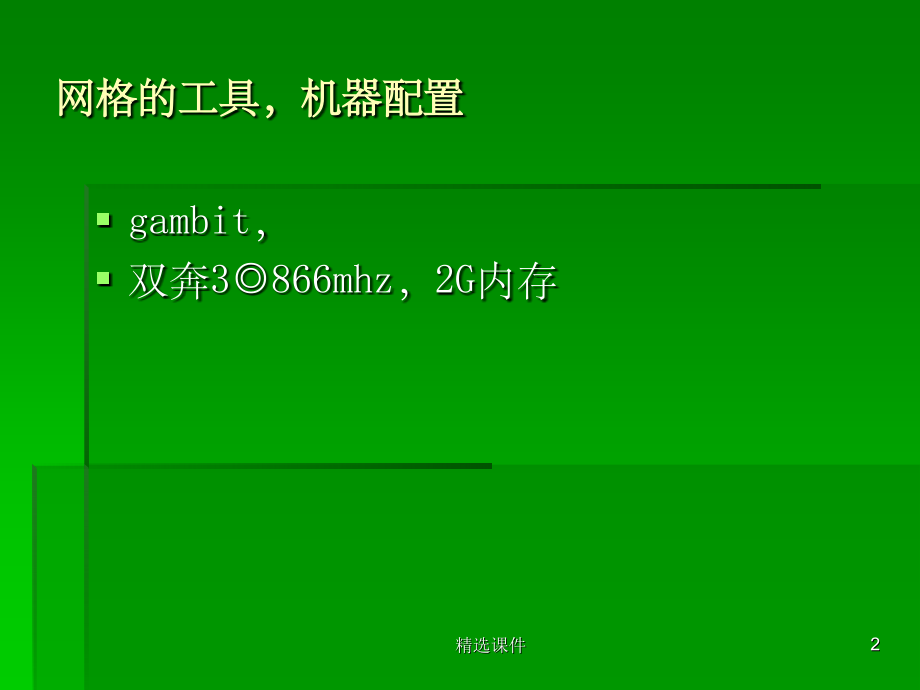

,精选课件,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,绪言,1,精选课件,网格的工具，机器配置,gambit，,双奔3866mhz，2G内存,2,精选课件,数据处理,原始数据文件给出了点座标。,数据的整理和读入，journel文件,3,精选课件,做网格的基本思路,gambit做网格的顺序是点联线，线围面，面围体，然后切分网格。,nurbs方法联线，net surface(U-V)方法围面，stitch方法围体,。,4,精选课件,尾翼和机体交线过于复杂,5,精选课件,解决办法,6,精选课件,机翼与机体分离,7,精选课件,解决办法,8,精选课件,围机翼时候U-V失败，解决办法,9,精选课件,飞机的几何翻转，注意点，并线时候遇到问题及解决办法,10,精选课件,计算区域,11,精选课件,虚面的出现及影响,12,精选课件,先将所有体围好后做网格的坏处,有的体很难划分结构化网格，需要对几何体进行改动,一个体的改动会牵动相邻的体，进而波及更多的体，导致返工,13,精选课件,网格先从机翼处开始做的好处,机翼根部网格最为复杂,从两头往里做的话，一旦到这儿遇到问题难以避开的话，势必要返工前面的网格。,14,精选课件,交错网格的问题,15,精选课件,交错网格的问题,16,精选课件,交错网格的解决办法,17,精选课件,网格的完成,18,精选课件,网格的简化,19,精选课件,边条件,20,精选课件,利用Fluent进行计算,理想气体,无粘模式,气体性质（空气）：R=286.85 =1.4 T=300K P=101325Pa =1.1774kg/m3,当地音速a0=347.0979688m/s,Re=0.27531e+7,估计边界层厚度为0.005m,21,精选课件,无量纲化,参数：参考面积s=26.15m2 特征长度cl=8.32m b=3.79m 动压q=0.5*v2,22,精选课件,工况a：1.535马赫,来流速度1.535马赫,飞机仰角4度,23,精选课件,工况a,24,精选课件,工况a,升力系数,阻力系数,试验结果,（未修正）,0.2179,0.0390,计算结果,（Euler）,0.2173,0.0211,25,精选课件,压力分布和马赫数图,26,精选课件,压力分布和马赫数图,27,精选课件,变换仰角的计算结果,仰角（单位：度）,0,2,4,6,8,升力,系数,0.0305,0.1250,0.2173,0.3138,0.4101,阻力,系数,0.0230,0.0221,0.0211,0.0198,0.0185,28,精选课件,变换仰角的计算结果,29,精选课件,
