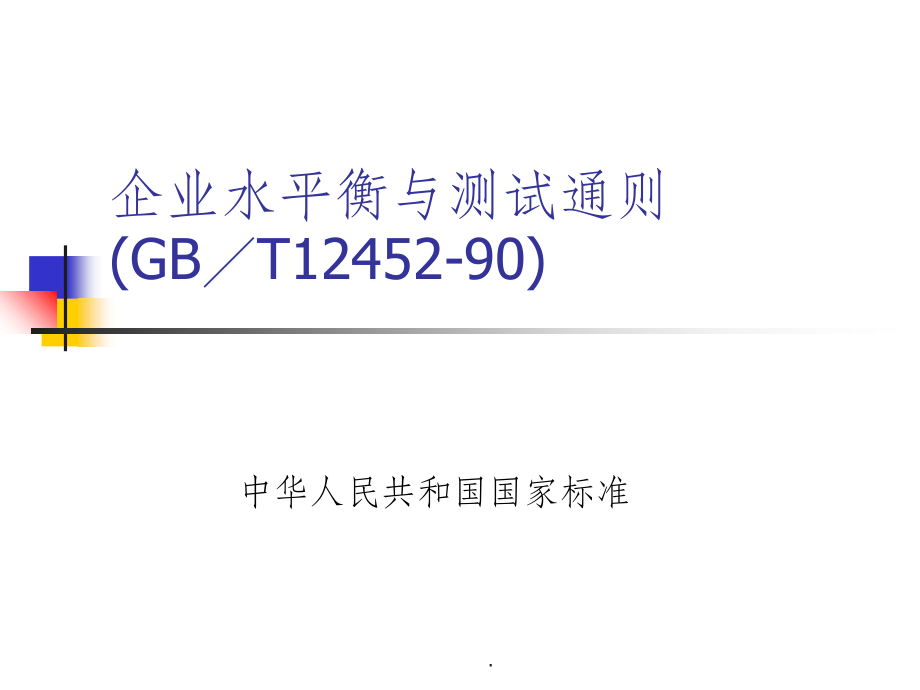

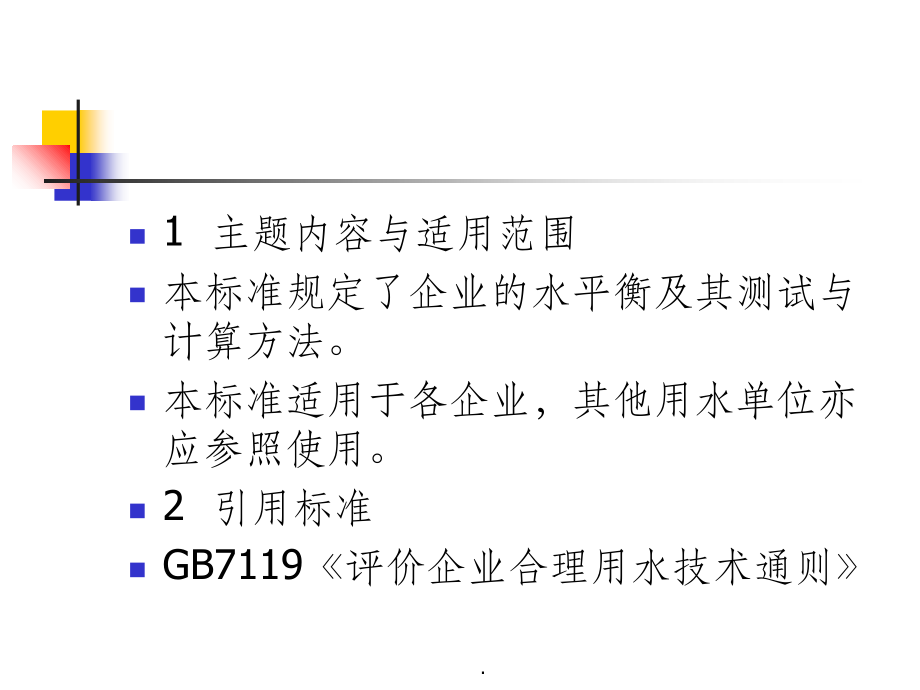

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,企业水平衡与测试通则(GBT12452-90),中华人民共和国国家标准,.,1 主题内容与适用范围,本标准规定了企业的水平衡及其测试与计算方法。,本标准适用于各企业，其他用水单位亦应参照使用。,2 引用标准,GB7119评价企业合理用水技术通则,.,3 企业用水技术档案,企业必须建立用水技术档案，其内容包括：,a各种水源(自来水、地下水、地表水及其他水源)的水量、水质和水温参数；,b供水管网图；,c排水管网图；,d水表配备系统图；,e供水、用水、排水状况(如表1、表2)。,还应具备企业生产技术档案，包括人员、设备、产品、规模、产量、产值等。,.,4 企业水平衡与测试用术语及代号,41 企业水平衡,企业水平衡是以企业为考察对象的水量平衡，即该企业各用水系统的输入水量之和等于输出水量之和。,42 总用水量,企业生产过程总用水量为新水量与重复利用水量之和，以Vt表示。重复利用水量应符合GB7119中的21有关规定。,43 新水量,取自任何水源(取海水者应注明)被第一次利用的水量，称为新水量，以Vf表示。,.,44 耗水量,耗水量系指在确定的系统内，生产过程中进入产品、蒸发、飞溅、携带及生活饮用等所消耗的水量，Vco表示。,45 漏溢水量,漏溢水量系指在确定的系统内，设备、管网、阀门、水箱、水池等用水与储水设施漏失或溢出的水量，为Vl表示。,46 排水量,排水量系指在确定的系统内，排出系统外的水量，以Vd表示。,47 循环用水量,循环用水量系指在确定的系统内，生产过程中已用过的水，无需处理或经过处理再用于原系统代替新水的水量，以Vcy表示。,48 串联用水量,串联用水量系指在确定的系统内，生产过程中的排水，不经处理或经处理后，被另一个系统利用的水量，以Vs表示。,49 重复利用水量,重复利用水量系指在确定的系统内，循环用水量和串联用水量之和，以Vr表示。,.,5 企业水平衡图与平衡方程式,重复利用水量系指在确定的系统内，循环用水量与串联用水量之和，以Vr表示。水平衡图的基本图示：,.,6 水量测试方法,61 有稳定、可靠的水表统计资料者，可以直接使用。,62 设备用水定额稳定、可靠者，可采用设备的用水定额值。,63 实测水量时，应采用水表法、容积法、流速法或堰测法。,.,7 测试水量的时段选取,无论统计计算或实测计算，都应考虑到生产、季节等影响因素，选取有代表性的时段。测试次数可根据本企业生产特点自定，但一般不少于三次。,.,8 测试参数,81 水量参数,需要测试的水量参数有：新水量Vf、重复利用水量Vr、耗水量Vco、排水量Vd、漏溢水量Vl。,82 水质参数,企业主要用水点和排水点的水质测试，应根据本地区和企业具体情况确定。,83 水温参数,应测定循环用水进出口及对水温有要求的串联用水的控制点的水温。,.,9 测试程序,企业水平衡测试前，可根据生产流程或供水管路等特点划分企业水平衡测试的子系统。,91 水源供水测试,测试水源日供水量、水压、水温、水质参数。,92 测试供水干支管线漏溢水量,可以在生产动态或停产静态条件下，通过各级水表测量数值的平衡分析加以确定。,.,93 测试车间水量,931 设备或工序水量的测试,a应根据设备或工序的生产周期及该周期内的用水量变化，确定测试水量的时间；,b要填写设备水平衡测试表(如表3)，绘出设备水平衡图。,932 测试车间附属生产用水量,车间生产的附属设施(如浴室、卫生间等)应根据本车间生产特点进行测试，并填写相应水平衡测试表(如表3)，绘出相应水平衡图。,933 车间水平衡测试表的填写及水平衡图的绘制应根据931、932汇总填写车间水平衡测试表(如表4)，并绘出车间水平衡图。,.,94企业水平衡测试,企业水平衡测试必须以各车间水平衡测试为基础汇总，填写企业水平衡测试表(如表5)，并绘出企业水平衡图。,.,10 企业水平衡计算,101 水平衡计算单位应以m3d计。,102 水平衡计算公式：,Vf=Vco+Vd+Vl（4）,式中符号含义同(3)式。,103 水平衡计算误差,企业水平衡计算允许误差应根据不同地区、行业、规模，由当地节水主管部门确定。,.,11 企业水平衡测试表示,a企业年用水状况表(见表1)；,b企业近期日用水量统计表(见表2)；,c设备或工序水平衡测试表(见表3)；,d车间水平衡测试表(见表4)；,e企业水平衡测试表(见表5)。,.,12 企业用水合理化分析与评价,121 按GB7119的有关规定，计算与评价本企业合理用水的技术经济指标。,122 按GB7119的有关规定，分析企业节水潜力，制订节水措施，提高企业用水的利用率。,.,
