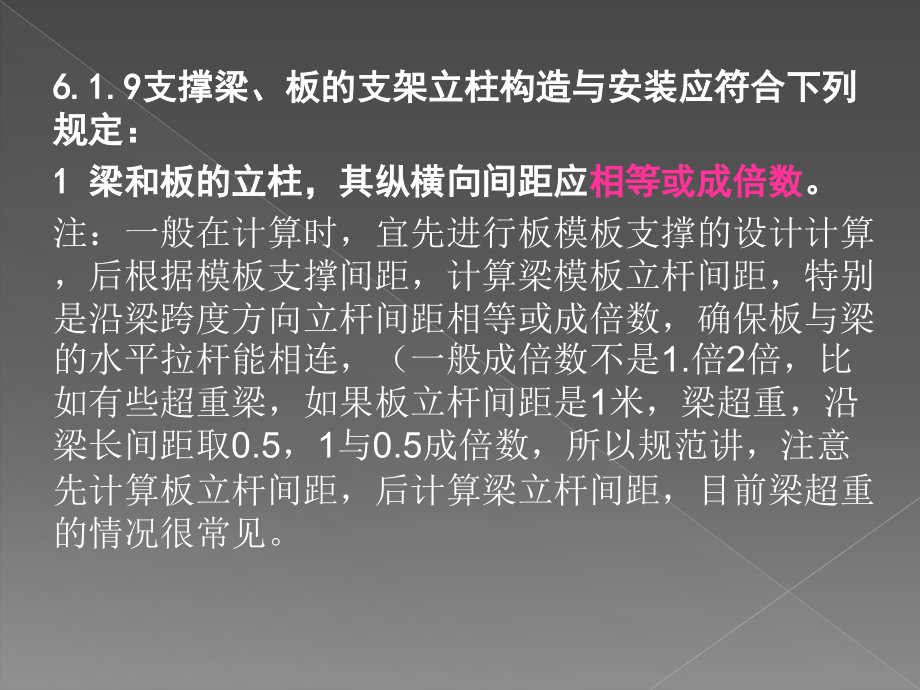

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,*,5.1.6,模板结构构件的长细比应符合下列规定：,1,受压构件长细比：支架立柱及桁架，不应大于,150,；拉条、缀条、斜撑等连系构件，不应大于,200,；,2,受拉构件长细比：钢杆件，不应大于,350,；木杆件，不应大于,250,。,【,目的,】,1,避免自重引起的过分弯曲；,2,消除振动影响。,6.1.9,支撑梁、板的支架立柱构造与安装应符合下列规定：,1,梁和板的立柱，其纵横向间距应,相等或成倍数,。,注：一般在计算时，宜先进行板模板支撑的设计计算，后根据模板支撑间距，计算梁模板立杆间距，特别是沿梁跨度方向立杆间距相等或成倍数，确保板与梁的水平拉杆能相连，（一般成倍数不是,1.,倍,2,倍，比如有些超重梁，如果板立杆间距是,1,米，梁超重，沿梁长间距取,0.5,，,1,与,0.5,成倍数，所以规范讲，注意先计算板立杆间距，后计算梁立杆间距，目前梁超重的情况很常见。,2,木立柱底部应设垫木，顶部应设支撑头。,钢管立杆底部应设垫木和底座，顶部应设可调支托,，,U,形支托与楞梁两侧间如有间隙，必须顶紧，其螺杆伸出钢管顶部不得大于,200mm,，螺杆外径与立柱钢管内径的间隙不得大于,3mm,，安装时应保证上下同心。,注：,施工中顶托伸出长度大大超过,200mm,，当超过,300mm,时其承载力将下降,15%,因此规范规定不得大于,200mm,，施工中要严格控制，规范规定支托外径与立杆钢管内径直间的空隙不得大于,3mm,，但通过计算,u,型支座直径：,钢管外径,48-,厚度,2*3.5,间隙,2*3=35,，但市场上的大部分,u,型支座直径达不到,35mm,，所以现在不仅要对钢管及扣件进行检查验收，必须对,u,型支座的质量进场检查验收，核查合格证。,3,在立柱底距地面,200mm,高处，,沿纵横水平方向按纵下横上的程序设扫地杆,（,和,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,2001,第,6.3.2,相反,）,。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当层高在,8,20m,时，在最顶,步距两水平,拉杆中间应加设,一道水平拉杆,，当层高大于,20m,时，在最顶,两步距,水平拉杆中间应分别增加,一道水平拉杆,。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。,注：关于“,扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆,”解释：,比如高大模板的布局要求,1.5,米，在不大于,1.5,米的前提下，平均分配扫地杆与顶部顶部水平拉杆的距离，关于最顶步局的确定，一般将其设置为,1.8,米，这样在两个水平拉杆间架设一道水平拉杆后，最顶步局变成两个小步局，及,0.9m,，如果按常规的,1.5,米步局的话，那么两个小步局变为,0.75m,，比较稠密，在最顶一部或二部后的布局则按,1.5,米设置。,4,木立柱的扫地杆、水平拉杆、剪刀撑应采用,40mm x50mm,木条或,25mm X80mm,的木板条与木立柱钉牢。钢管立柱的扫地杆、水平拉杆、剪刀撑应采用,48mm x3.5mm,钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于,500mm,，并应采用,2,个旋转扣件分别在离杆端不小于,100mm,处进行固定。,（,和,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,2001,第,6.3.2,不同,）,注：,规范规定扫地杆与水平拉杆应对接，这样才能均衡，但接头必须相互错开，规范没规定，应参照扣件式钢管脚手架技术规范相应规定。,板立柱间距梁立柱间距,板立柱间距,2x,梁立柱间距,层高,8m,8m,层高,20m,层高,20m,6.2.4,当采用扣件式钢管作立柱支撑时，其构造与安装应符合下列规定：,1,钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置,底座,及垫板，垫板厚度不得小于,50mm,。,2,钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第,6.1.9,条的规定。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于,2,跨，高低差不得大于,1m,，立杆距边坡上方边缘不得小于,0.5m,。,3,立柱接长,严禁搭接,，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不 宜小于,500mm,，各接头中心距主节点不宜大于步距的,1/3,。,注：,扣件式立柱采用对接接长，能到达到传力明确，没有偏心，可大大提高承载力，实验表明，一个对接扣件的承载力，比搭接的承载力大,2.14,倍，而搭接会产生较大的偏心荷载，造成事故发生。,4,严禁,将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。,5,满堂模板和共享空间模板支架立柱，在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔,10m,左右设由下至上的连续式剪刀撑（图,6.2.4,1,）,.,剪刀撑杆件的底端应与地面顶紧，夹角宜为,45,60,。当建筑层高在,8,20m,时，除应满足上述规定外，还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪刀撑中间处增加一道水平剪刀撑（图,6.2.4,2,）。当建筑层高超过,20m,时，在满足以上规定的基础上，应将所有之字斜撑全部改为连续式剪刀撑（图,6.2.4,3,）。,注：关于三种情况的剪刀撑布置情况,1,）竖向连续式剪刀撑：在外侧周围，设由下至上的竖向连续式剪刀撑，中间在纵横向每隔,10m,左右设由下至上的竖向连续式剪刀撑，其宽度为,4-6,米，（设置方式为格构柱式）,2,）之字形斜撑：当层高在,8-20m,时，处满足上述规定外，还应在纵横向相邻两竖向连续式剪刀撑间设加之形斜撑。,3,）连续式剪刀撑：当层高大于,20m,时，在满足上述规定外基础上，将所有之子斜撑改为连续式剪刀撑。,4,）水平剪刀撑,A,、对于高度小于,8m,的模板支架，只要求竖向连续式剪刀撑部位的顶部，扫地杆处设置水平剪刀撑。共两道，,B,、当层高大于等于,8,米时，除了在竖向连续剪刀撑部位的顶部，扫地杆处设置水平剪刀撑外，在中间再设一道，共三道。（不同规范剪刀撑设置比较）,通常情况下剪刀撑设置,支撑高度在,820m,情况下剪刀撑设置,模板支撑系统四周均设剪刀撑,6,当支架立柱高度超过,5m,时，应在立柱周圈外侧和中间有结构柱的部位，按水平间距,6,9m,、竖向间距,2,3m,与建筑结构设置一个固结点。,注：,拉结点一般按水平距离,6-9,跨，竖向间距两步设设置一个拉结点。,此课件下载可自行编辑修改，供参考！,感谢您的支持，我们努力做得更好！,
