《集装箱建筑设计》.ppt

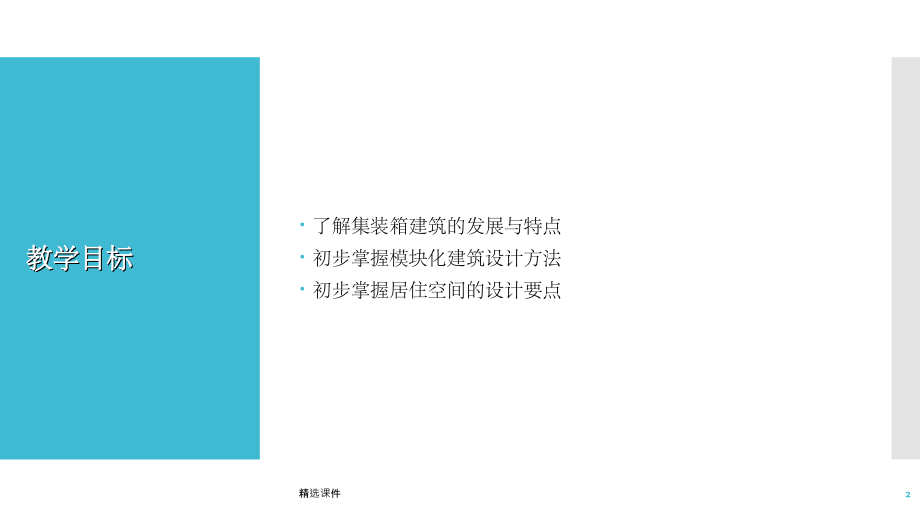

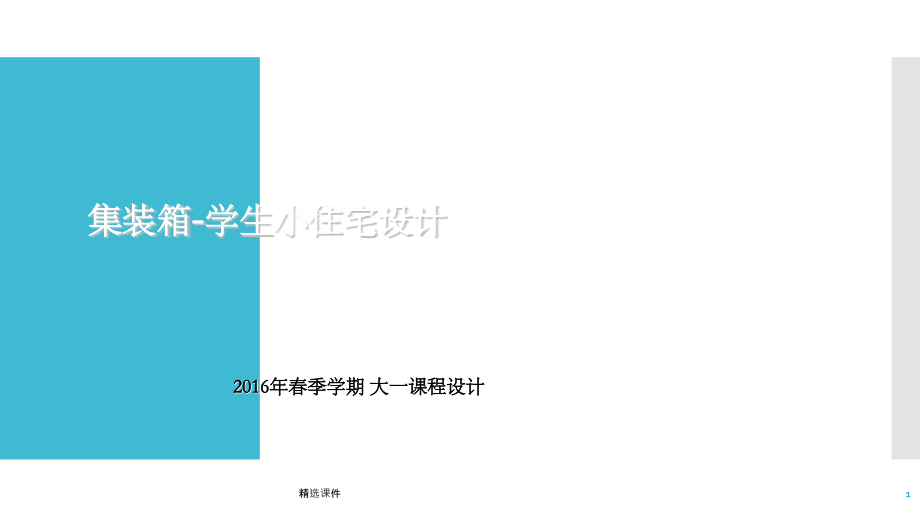

,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,精选课件,*,集装箱,-,学生小住宅设计,2016,年春季学期 大一课程设计,1,精选课件,教学目标,了解集装箱建筑的发展与特点,初步掌握模块化建筑设计方法,初步掌握居住空间的设计要点,2,精选课件,PART I,背景介绍,3,精选课件,集装箱的种类,集装箱按用途分：有干货集装箱、冷冻集装箱、挂衣集装箱、开顶集装箱、框架集装箱、罐式集装箱等。,其中,干货集装箱,占集装箱总数的,70 80%,，,以装运件杂货为主，通常用来装运文化用品、日用百货、医药、纺织品、工艺品、化工制品、五金交电、电子机械、仪器及机器零件等。,集装箱的优势,利用废弃集装箱改建房屋具有价格低廉，装修简易，流动性强，防风防水防火抗震性好，坚固耐用，可周转使用，可任意拼装，可进行艺术涂鸦等个性化设计，由基本组件构成、独立完整的单元、高度精确和复杂协调、灵活性与自由性等诸多优势。,4,精选课件,集装箱的规格,本设计选用,四种标准规格干货箱,：,20,尺柜、,40,尺柜、,20,尺高柜、,40,尺高柜。,箱型,外尺寸,(mm),内尺寸,(mm),内面积,(M,2,),长,宽,高,长,宽,高,干货箱,20,尺柜,6096,2438,2591,5925,2340,2379,13.6,40,尺柜,12192,2438,2591,12043,2340,2379,28.2,20,尺高柜,6096,2438,2896,5925,2340,2685,13.6,40,尺高柜,12192,2438,2896,12055,2340,2685,28.2,5,精选课件,集装箱建筑的发展概况,目前全球每年从运输行业淘汰的集装箱数量巨大，为集装箱房屋的建造提供了丰富的材料。集装箱建筑虽然采用了现代工业化的产品作为基本的建筑单元，但是它的产生和发展却具有很强的民间性和自发性，这是它可能成为一个建筑学关注焦点或研究课题的主要原因。,目前，集装箱房屋已经被广泛应用于经济型酒店、学生宿舍、社会福利房和监狱等领域，应用于创意建筑领域，于以别致的造型、精美的装修而著称,。,6,精选课件,PART II,集装箱建筑设计要点,7,精选课件,集装箱基本,构造,：,8,精选课件,9,精选课件,集装箱的基本,组合方式,：,叠加 重叠 相交 串联,并联 错位 对角 直立 站立,10,精选课件,包容,空间,及附加空间：,包容空间,附加空间,11,精选课件,集装箱的,附加构件,：,12,精选课件,附加构件,的类型：（按照基本功能分类）,我们将集装箱作为一个独立的单元，把非集装箱的部分作为附加构件。从外观上来分，这些附加构件包括,基础、屋顶、墙面开启、阳台、表面材料、楼梯,。,主要用于结构支撑、空间为何、通风采光以及交通等作用。,13,精选课件,角钢锚固,钢缆固定,基础：,与一般建筑基础不同，作用为传递荷载、调节地面水平角度、固定集装箱、隔水防潮等。类型：角钢锚固、混凝土垫脚、地梁、钢缆固定等。,地梁,混凝土块垫脚,14,精选课件,直接铺盖,独立支撑,屋面：,附加的屋面主要作用不是解决屋面雨水的问题，而是为了通风隔热的目的。类型：直接铺盖、短柱和梁、桁架、独立支撑等。,短柱和梁,桁架,15,精选课件,开启和表面材料：,为了应对各种使用要求，开启的方法丰富多样。表面材料的处理相对自由，无一定的规律。,16,精选课件,悬挑 搭接 半支撑 独立结构,交通：,作交通用途的走道大致有几种结构方式：从支撑框架或者集装箱上悬挑、搭接在两个集装箱之间、半支撑在集装箱上、独立结构等。,楼梯的构造主要有三种方式：,杆件、踏板、折板,。,杆件 踏板 折板,17,精选课件,集装箱的基本,改造步骤,：,集装箱的改造，,一方面,要切割掉部分墙面作为各种开启之用，,另一方面,内部需要添加一个完整的层面以适合使用要求。,1.,改造前,2.,切割墙面,3.,添加内部墙面,4.,添加内部地面和顶棚,表面开口以及加门窗,室内表面的处理,电源、采光和空调通风设备等的安装,18,精选课件,PART III,集装箱案例介绍,19,精选课件,建造案例介绍,新西兰集装箱办公室：,20,精选课件,21,精选课件,其他案例介绍（按组合形式分类）,单一式,单元式,架空式,夹心式,合并式,组合式,22,精选课件,单一式：,单一集装箱的变化只能局限于集装箱本身的改造以及附加构件的类型和数量。,23,精选课件,24,精选课件,单元式：,单元式是利用集装箱单元可相互叠加的特点产生的各种变化模式。,25,精选课件,架空式：,独立框架支撑集装箱，上层集装箱的闭合与下层空间的开敞形成对比。,26,精选课件,夹心式：,集装箱之间形成夹心空间以及大屋面的覆盖。,27,精选课件,合并式：,合并式是将并列的集装箱的墙面移除从而形成大空间。可长端合并或者短端合并等。,28,精选课件,组合式：,组合式包含了更多的可能性，没有一定的规律。,29,精选课件,30,精选课件,PART IV,学生公寓设计要点,31,精选课件,当前国内大学生公寓的主要特点：,1),宿舍类型逐渐多元化，但空间形式仍较单调,2),宿舍楼的空间层次较单一,3),建设标准、服务设施设备有所改善但仍不足,4),人性化考虑增多，但还不够全面,5),宿舍居住环境质量不高,大学生的居住生活模式：,宿舍生活内容：休息、起居、学习、交往。,32,精选课件,宿舍空间的功能构成：,休息空间,学习空间,储藏置物空间,卫生清洁空间,交往空间,交通空间,33,精选课件,居住单元空间模式分析,1,）休息与学习空间的组合,2,）卧室空间与卫生清洁空间的组合,3,）带有交往空间的居室单元,34,精选课件,合理的居住单元空间设计,居住,单元规模合理,动静,分区合理,空间,的私密开放,层次,有序,布置,35,精选课件,宿舍建筑相关,规范要点,摘录：,关于居室：,宿舍半数以上居室应有,良好朝向,，并应具有住宅居室相同的日照标准,。,居室不宜布置在,地下室、,半地下室。,宿舍居室按其使用要求分为四类，各类居室的人均使用面积不宜小于表,4.2.1,的规定。,现批准,宿舍建筑设计规范,为行业标准，编号为,JGJ 36-2005,，自,2006,年,2,月,1,日起实施。,36,精选课件,居室的,床位布置,尺寸不应小于下列规定：,两个单床长边之间的距离,0.60m,。,两床床头之间的距离,0.10m,。,两排床或床与墙之间的走道宽度,1.20m,。,居室内的附设,卫生间,，其使用面积不应小于,2,平米，设有淋浴设备或,2,个坐（蹲）便器的附设卫生间，其使用面积不宜小于,3.50,平米。附设卫生间内的厕位和淋浴宜设隔断。,居室应有,储藏空间,，每人净储藏空间不宜小于,0.50m3,；严寒、寒冷和夏热冬冷地区可适当放大。,储藏空间的净深不应小于,0.55m,。设固定箱子架时，每格净空长度不宜小于,0.80m,，宽度不宜小于,0.60m,，高度不宜小于,0.45m,。书架的尺寸，其净深不应小于,0.25m,，每格净高不应小于,0.35m,。,37,精选课件,关于层高和净高：,居室在采用单层床时，,层高,不宜低于,2.80m,；在采用双层床或高架床时，层高不宜低于,3.60m,。,居室在采用单层床时，,净高,不应低于,2.60m,；在采用双层床或高架床时，净高不应低于,3.40m,。,居室和辅助房间的,门洞,口宽度不应小于,0.90m,，阳台门洞口宽度不应小于,0.80m,，居室内附设卫生间的门洞口宽度不应小于,0.70m,，设亮窗的门洞口高度不应小于,2.40m,，不设亮窗的门洞口高度不应小于,2.10m,。,38,精选课件,关于阳台：,宿舍宜设阳台，阳台,进深,不宜小于,1.20m,。各居室之间或居室与公共部分之间毗连的阳台应设分室隔板。,顶部阳台,应设雨罩，高层和多层宿舍建筑的阳台、雨罩均应做有组织排水，雨罩应做防水，阳台宜做防水。,低层、多层宿舍阳台,栏杆,净高不应低于,1.05m,；中高层、高层宿舍阳台栏杆净高不应低于,1.10m,。,39,精选课件,PART V,课程设计任务书,40,精选课件,基本要求：,面向人群：南方某高校学生，人数,4,人。,使用材料：四种规格的集装箱（,20,尺柜、,40,尺柜、,20,尺高柜、,40,尺高柜）若干，自行组合。,建筑面积：,100,平米（正负,20%,）,建筑层数：不超过,2,层,建筑用地：厦门大学内部场地三选一。,41,精选课件,42,精选课件,功能要求：,睡眠空间（布置床、衣柜等家具）,学习空间（布置书桌椅、书柜等家具）,简易厨房（洗菜盆、电磁炉、料理桌面）,卫生间（淋浴间、洗手盆、马桶等）,起居空间（考虑集中讨论、用餐等功能）,阳台空间（考虑晾晒功能）,43,精选课件,图纸要求：,A,类要求,（,A1,图纸,1-2,张）,各层平面图,1,：,100,（要求：房间名称，布置家具，标高，尺寸）,立面图至少,2,张,1:100,（要求：绘制简单配景）,剖面图,1-2,张,1,：,100,（要求：结构关系表达正确，标高，房间名称）,总平面图,1:300,（要求：绘制建筑、环境、层数、指北针、出入口、标高）,效果图,2,张（鸟瞰与人视各,1,张，,SU,或者手工模型），,房间单元放大图,1,张,1:50,（要求：布置家具，绘制铺地，尺寸）,分析图若干（要求：表达设计构思）,手工模型,1:50,（要求：拍摄至少,10,张照片）,设计说明与经济技术指标（用地面积，建筑面积，建筑密度）,44,精选课件,注意：,禁止,直接,SU,出图，除效果图以外的图必须用,CAD,绘制或者手绘。,禁止,SU,渲染效果图，,禁止,SU,图库贴图。效果图也可以选择轴测图表现。注重设计本身。鼓励手绘。,A,类成果提交：,图纸（电子版,+,纸质版）,+,手工模型（照片至少,10,张）,+SU,模型（电子版）,45,精选课件,图纸要求：,B,类要求,（,A1,图纸,1,张）,各层平面图,1:100,（要求：房间名称，布置简单家具，标高，尺寸）,立面图,1,张,1:100,，,剖面图,1,张,1:100,（要求：标高，房间名称）,总平面图,1:300,（要求：绘制建筑、环境、层数、指北针、出入口、标高）,效果图至少,1,张,房间单元放大图,1,张,1:50,（要求：布置家具，尺寸）,设计说明与经济技术指标（用地面积，建筑面积，建筑密度）,46,精选课件,注意：,可,SU,直接出图。,B,类要求相对简单，但不代表允许出现图纸错误，例如打印分辨率太低、标注错误、图纸表达错误等。,B,类成果提交：,图纸（电子版,+,纸质版）,+SU,模型（电子版）,THE END,47,精选课件,
