新元回风立井井底车场巷道施工组织设计.docx

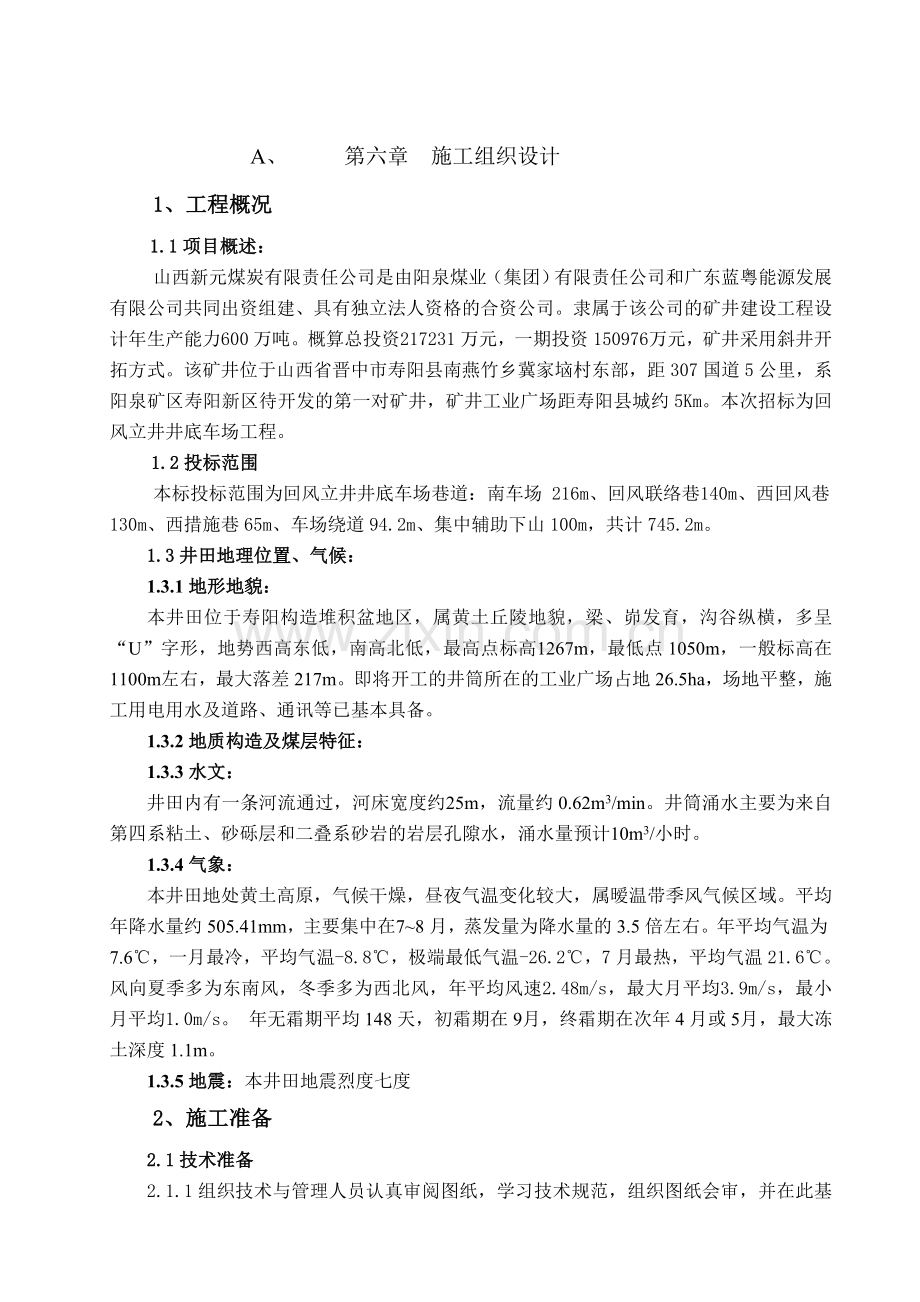

A、 第六章 施工组织设计1、工程概况1.1项目概述：山西新元煤炭有限责任公司是由阳泉煤业（集团）有限责任公司和广东蓝粤能源发展有限公司共同出资组建、具有独立法人资格的合资公司。隶属于该公司的矿井建设工程设计年生产能力600万吨。概算总投资217231万元，一期投资150976万元，矿井采用斜井开拓方式。该矿井位于山西省晋中市寿阳县南燕竹乡冀家垴村东部，距307国道5公里，系阳泉矿区寿阳新区待开发的第一对矿井，矿井工业广场距寿阳县城约5Km。本次招标为回风立井井底车场工程。1.2投标范围本标投标范围为回风立井井底车场巷道：南车场 216m、回风联络巷140m、西回风巷130m、西措施巷65m、车场绕道94.2m、集中辅助下山100m，共计745.2m。1.3井田地理位置、气候：1.3.1地形地貌：本井田位于寿阳构造堆积盆地区，属黄土丘陵地貌，梁、峁发育，沟谷纵横，多呈“U”字形，地势西高东低，南高北低，最高点标高1267m，最低点1050m，一般标高在1100m左右，最大落差217m。即将开工的井筒所在的工业广场占地26.5ha，场地平整，施工用电用水及道路、通讯等已基本具备。1.3.2地质构造及煤层特征：1.3.3水文：井田内有一条河流通过，河床宽度约25m，流量约0.62m3/min。井筒涌水主要为来自第四系粘土、砂砾层和二叠系砂岩的岩层孔隙水，涌水量预计10m3/小时。1.3.4气象：本井田地处黄土高原，气候干燥，昼夜气温变化较大，属暧温带季风气候区域。平均年降水量约505.41mm，主要集中在78月，蒸发量为降水量的3.5倍左右。年平均气温为7.6，一月最冷，平均气温-8.8，极端最低气温-26.2，7月最热，平均气温21.6。风向夏季多为东南风，冬季多为西北风，年平均风速2.48m/s，最大月平均3.9m/s，最小月平均1.0m/s。 年无霜期平均148天，初霜期在9月，终霜期在次年4月或5月，最大冻土深度1.1m。1.3.5地震：本井田地震烈度七度2、施工准备 2.1技术准备2.1.1组织技术与管理人员认真审阅图纸，学习技术规范，组织图纸会审，并在此基础上编制实施性施工组织设计、施工技术措施、项目质量计划、填报项目开工报告，准备好各种技术资料和表格，开工前对技术人员、管理人员及施工人员做好技术交底。2.1.2组织测量人员做好接点复测工作，按业主提供的导线、水准点进行全面复核校验，然后进行陀螺定向，将地面测量参数导入井下，进行井下导线布点测放巷道中腰线。2.1.3试验人员尽早进行试验、检验和各种强度砼配合比的试验。2.2施工队伍准备2.2.1为确保本工程施工速度和工程质量，特在本公司内精选素质好、经验丰富、从事过二次以上类似工程施工的施工队伍进场施工。2.2.2根据施工进度情况，按总体施工计划，陆续组织各作业队、各岗位、各工种人员进场，所有人员在上岗前10天到岗，以便了解现场情况，按ISO9002标准及培训控制程序要求组织学习培训。2.3施工现场准备2.3.1本工程属回风立井后续工程，我公司已进行完了回风立井井筒工程的施工，工业广场、交通、供电、供水、通讯、临建等已经具备，只需局部调整，加以完善；现回风立井改绞工作也已完成，均能满足井下巷道施工需求。2.3.2供电：使用业主接引到施工现场的电源，设KSJZY-800/0.66型800KVA变压器1台，SM475型475KVA移动变压器1台，敷设供电电缆到施工各用电点。2.3.3供水：建20m3蓄水池一座，供巷道掘进喷雾洒水灭尘，供水管采用50mm塑料或钢管，室外部分直埋在冻土以下，巷道部分敷设在巷道左底角，每隔50m安装一个三通阀。 2.3.4通风：采用215KW轴流式局扇2台，备用1台，压入式通风、1000mm高强度胶质柔性风筒。2.3.5排水：根据招标书提供的资料，井内涌水量较小，巷内涌水较小时，设集水坑，可采用小型污水泵多级排出巷道。当涌水较大时，安装多级泵，将水直接排至地面。2.3.6照明：地面照明电压采用220V，巷道内电压采用127V。2.3.7通讯：在巷口、掘进头、值班室安装联系电话，经理室、值班室安装与业主电话系统相接的电话。2.3.8信号：在巷口、掘进头安装信号显示装置和打点器，通过打点器联系作业。2.4设备材料准备公司机电、试验、材料供应部门组织设备、仪器、周转材料等调运工作。确保各部门组织的设备、试验、检验设备、测量设备等迅速进场。其余设备和周转材料根据工作进度、工程进展情况，按计划陆续进场。组织物资供应人员进行市场调查，按ISO9002标准、物质采购控制程序，选择合适的供应商，落实货源，安排订货计划，设立堆放场地，搭设库房等。主要机械设备表见下表。 拟投入本工程的主要机械设备 序号设备名称规格型号数量额定功率产地生产能力设备来源1调度绞车JD-11.410台11.4kw山 西自 有2调度绞车JD-252台25kw山 西自 有3调度绞车JD-402台40kw山 西自 有4风 泵BQF-型4台石家庄自 有5空 压 机5L-40/82台250kw无 锡40 m3/min自 有6空 压 机4L-20/82台130kw沈 阳20 m3/min自 有7隔爆局扇215 kw2台30kw鸡 西450m3/h自 有8砼搅拌站PLD24001台上 海75m3/h自 有97655凿岩机765530台沈 阳自 有10风 镐G10A0320台石家庄自 有11耙 岩 机P-304台30kw徐 州自 有12喷 浆 机转子II型2台5.5kw太 原自 有13自卸汽车5吨4台130 kw长 春5吨/车自 有14装 载 机ZL-50B1台66.5kw厦 门自 有15翻 车 机1吨电动1台5.5kw自 制1吨/次自 有16蓄电池电机车5吨2台徐 州自 有17变 压 器315kvA2台石家庄315kvA自 有18隔爆干式变压器630kvA2台石家庄630kvA自 有3、施工方案井底车场巷道采用全断面一次中深孔光面爆破，PY-90B耙装机装岩，1吨矿车配5T蓄电池电瓶车装岩调车，正前打眼与后面出矸平行，墙部打注锚杆与正前打眼和出矸平行的作业方式，最大限度提高巷道掘进速度。3.1施工方案由571队和572队从井底南北马头门开始向两侧同时施工，当571队施工至车场绕道口往前5米时，由河南二队开始从南侧施工车场绕道，施工35米后改为回风联络巷施工，571队继续施工南车场。根据巷道空间公布及相对位置情况，结合施工劳动力配置，采用多头平行作业法进行本工程的施工。详细计划见施工进度计划横道图。3.2施工工艺采用钻爆法全断面掘进、一次成巷的方法施工。施工顺序为：定眼位打眼检查瓦斯装药联线检查瓦斯撤人放警戒放炮检查瓦斯检查处理顶帮活矸危石临时支护出矸检查、加强临时支护打锚杆喷砼封闭围岩。巷道内配备二台喷浆机，其中一台紧跟耙岩机布置，担负初喷砼封闭围岩。另一台布置在临时车场内担负永久成巷。喷浆前必须处理掉活矸，并用高压水冲洗岩面。C20砼喷浆料配合比为425#水泥:黄砂:石屑:水=1:1.5:2:0.58。3.2.1、钻爆作业（1）由测绘组按设计图纸标定中腰线，并作醒目标记，施工队组要注意保护，并严格按线施工。随着巷道的掘进延伸，测绘组每隔25 m引线一组，且每组不少于3根。（2）根据中腰线和爆破图表布置炮眼，炮眼角度、装药量等要严格按爆破图表执行。（3）采用全断面一次起爆的钻爆法掘进，钻具为7655型气腿风钻、六棱空心钢钻杆、柱式合金钢钻头，工作面使用4台风钻，同时打眼。3.2.2、临时支护：井底车场为岩巷，集中辅助运输大巷为半煤岩巷，巷道沿煤层底板掘进。当巷道顶板为泥岩、砂质泥岩、煤层等不稳定岩层时，采用“一掘一锚一喷”的方法施工，最大掘喷距不大于12m，局部破碎段及时喷砼5070 mm进行封闭；当顶板为层节理不发育的较稳定岩层时，采用“一掘一锚”的方法施工，最大掘喷距不大于40m，局部破碎段及时喷砼5070 mm进行封闭；临时支护采用单体金属摩擦支柱，最大空顶距不得超过0.8 m。每次放炮后，由班长指派两名有经验的老工人，在选择好退路的情况下，一人监护、一人站在安全处用长撬棍由外向里、从下到上对围岩进行处理，无隐患后根据围岩的实际情况，从外向里支设“穿鞋戴帽”摩擦柱进行临时支护，摩擦柱不少于3根，“鞋、帽”均采用整根道木，严禁用破板等代替，用5T升柱器将摩擦支柱顶紧，再用大锤把立柱背牢。3.2.3、永久支护：在临时支护确实可靠的情况下，检查巷道掘进规格欠挖部分用风镐凿至符合设计要求后，打注锚杆。检查锚杆质量合格后，初喷5070mm砼封闭围岩，进一步加强临时支护，在耙岩机后补打帮锚杆，打注锚索，复喷砼至设计要求。永久支护要求：(1)必须正确使用临时支护，严禁空顶作业。(2)打锚杆前必须严格执行敲帮问顶制度，及时处理顶帮活矸危岩。(3)注锚杆前，先用高压风将眼内岩粉吹净，再将药卷塞进眼内，用锚杆把药卷轻轻送入眼底，然后用锚杆机搅拌3040秒，取下锚杆机用小石子或木楔背在锚杆眼口挤住杆体，防止其因自重下滑，5分钟后取下锚杆机连接头，上好托盘，15分钟后用风动扳手拧紧螺帽。(4)安装锚杆要一锚到底，禁止二次搅拌。(5)锚杆间排距800800mm误差不超过-100+100mm。(6)锚杆外露长度从螺帽起3050mm。(7)锚固力不小于70kN，螺母扭力距120NM。(8)锚杆角度不小于75，遇裂隙时，锚杆要尽量垂直于裂隙面布置，帮锚杆垂直巷道布置。(9)净宽：中线至任何一帮误差不超过0+150mm，净高误差不超过：0+150mm。(10)锚杆每30m必须做一次拉力试验，每次检测不少于3根顶锚杆和2根帮锚杆，检测数据报技术部。(11)队组必须配备检测工具，随时检查锚固力及扭力矩，锚固力达不到要求的锚杆必须查清原因，并在其旁边补打锚杆。(12)毛水沟紧跟耙岩机，永久水沟距工作面不超过100 m。3.3、辅助系统3.3.1压风系统地面空压机房回风立井井底车场工作面，工作面风压不小于0.63Mpa。3.3.2供水系统地面静压水仓回风立井井底车场工作面。3.3.3运输系统采用耙岩机装矸，由两台5吨蓄电池电机车牵引运输至回风立井井底车场后提至地面。耙岩机距工作面的距离应保持在740m之间。运输线路：工作面井底车场回风立井地面矸场。3.3.4、掘进通风采用压入式通风，新鲜风流通过局扇和柔性胶布风筒（拐弯处配刚性风筒）送到工作面，保证工作面风量不小于150m3/min。4、施工组织与管理工程施工管理采用项目法管理，根据作业方式、工期要求和各专业工种配备劳动力。4.1施工组织管理机构项目班子是能否搞好工程的关键和核心，如果我公司有幸中标，我们将以一流的设备、优秀的施工队伍、先进科学的管理和雄厚的技术力量，组建以有丰富施工经验、多年从事立井工程施工的光银旺为项目经理的精品工程项目部。项目班子组织机构图和成员表如下： 组织机构图 项 目 经 理安全负责人技术负责人项 目 副 经 理项 目 副 经 理运输管理材料管理计统管理测量管理地质管理通风管理机电管理安全管理矿建管理其它管理4.2劳动力安排为保证创优目标和进度计划的实现，施工过程中选用类似工程施工经验丰富，能打硬仗的各专业队伍进行施工，施工期间项目部管理人员配备19人，辅助人员配备12人，掘进队工人配备230人。劳动组织配备见劳动配置图。4.3施工管理项目法管理要控制工期、质量、成本（造价）、安全，并建立相应的控制体系，各控制体系要始终贯穿于施工的各阶段、各环节、各工序，实行决策民主化、管理科学化、施工机械化、分配公开化。为控制目标实现，项目部建立以下几大生产保证体系：（1）以技术主管为核心的技术质量管理系统；（2）以安监主管为核心的安全管理系统；（3）以经营管理主管为核心的经济核算成本控制系统；（4）以生产主管为核心的生产管理系统；（5）以物资供应主管为核心的材料计划、采购、验收、库存、发放系统；（6）以后勤生活主管为核心的职工生活、治安系统。为精简机构，减少人员，经营管理主管同时承担物资供应、后勤生活两系统的业务。加强队伍管理，每个班组的作业时间都进行考核，超时或提前都实行不同的奖罚措施，使劳动成果与经济收入直接挂钩，积极开展小指标劳动竞赛活动，提高职工的生产积极性，缩短正规循环作业时间。辅助工为三班作业制：机电工采用大班、小班和包机班组三种形式，大班负责日常机电工作，小班采用三八制负责处理24h的井下下机电故障；各班组对自用设备要及时进行维修和保养，并负责对使用过程中出现的故障及时处理，保证井下掘进工作顺利进行。设备维修应尽量不占用或少占用掘进时间。5、文明施工及环境保护措施5.1施工现场必须按CI(企业形象识别)要求设置大门及企业标志“五牌一图”应规范整齐、内容齐全。5.2工地道路应确保畅通，现场设有排水设备，场内无积水，要有污水、废水处理措施。5.3工作作业区与生活区要明显划分，生活区要设置学习和娱乐场所，并制定防暑、防冻措施，食堂必须符合卫生要求。5.4现场应设有保健人员，做好卫生防病的宣传教育，并制定急救措施。5.5严格遵守国家和地方的有关控制环境污染的法规。5.6制定防粉尘、防噪音措施，现场不得随意焚烧有毒、有害物质，并建立施工不扰民措施。5.7施工排放到污水、废水，要经过处理，达标排放。施工和生活中的废弃物，要排放到规定地点，必要时应时行掩埋，防止扩散，造成环境污染。5.8施工机械的废油料，必须集中存放，并做好废油的利用工作，禁止随意乱倒污染环境。5.9施工若要取土，必须在指定的范围内进行，严禁乱挖乱填，破坏自然植被，造成水土流失，破坏生态环境。附表1： 南车场锚喷支护段巷道预期爆破效果表 （西回风联络巷、西回风巷S净=18.9m2）序号项 目 名 称单 位数 量1岩 石 硬 度f值462掘 进 断 面m221.53炮 眼 利 用 率%854每 循 环 进 尺m1.75每循环爆破实体岩石量m336.66每米巷道炸药消耗量Kg/m23.57单位原岩炸药消耗量Kg/m31.18每米巷道雷管消耗量个/m549单位原岩雷管消耗量个/m32.510每循环炮眼长度m186备注爆破采用煤矿3# 乳化炸药 南车场锚喷支护段巷道爆破参数表 （西回风联络巷、西回风巷S净=18.9m2）炮 眼 名 称掏槽眼辅助眼周边眼底 眼合 计炮 眼 序 号110115354818292炮 眼 数 量1043281192个眼 深 （m）2.22.02.02.0炮 眼 倾 角77908787装药量块/眼4224200块（40kg）小计40864232起 爆 顺 序联 线 方 式大 串 联附表2： 车场绕道预期爆破效果表 （S净=11.88m2）序号项 目 名 称单 位数 量1岩 石 硬 度f值462掘 进 断 面m2133炮 眼 利 用 率%854每 循 环 进 尺m1.75每循环爆破实体岩石量m322.16每米巷道炸药消耗量Kg/m17.27单位原岩炸药消耗量Kg/m31.328每米巷道雷管消耗量个/m309单位原岩雷管消耗量个/m32.310每循环炮眼长度m103.2备注爆破采用煤矿3# 乳化炸药 车场绕道爆破参数表 （S净=11.88m2）炮 眼 名 称掏槽眼辅助眼周边眼底 眼合 计炮 眼 序 号1672223434451炮 眼 数 量61621851个眼 深 （m）2.22.02.02.0炮 眼 倾 角72908784装药量块/眼4324146块 29.2kg小计24484232起 爆 顺 序联 线 方 式大 串 联附表3： 集中辅助下山预期爆破效果表 （S净=16.32m2）序号项 目 名 称单 位数 量1岩 石 硬 度f值362掘 进 断 面m218.773炮 眼 利 用 率%904每 循 环 进 尺m1.85每循环爆破实体岩石量m333.86每米巷道炸药消耗量Kg/m19.37单位原岩炸药消耗量Kg/m31.038每米巷道雷管消耗量个/m31.79单位原岩雷管消耗量个/m31.6910每循环炮眼长度m115.2备注爆破采用煤矿3# 乳化炸药 集中辅助下山爆破参数表 （S净=16.32m2）炮 眼 名 称掏槽眼辅助眼一辅助眼二周边眼底 眼合 计炮 眼 序 号16717183435474857炮 眼 数 量61117131057个眼 深 （m）2.22.02.02.02.0炮 眼 倾 角729081908784装药量块/眼43324174块 34.8kg小计2433512640起 爆 顺 序联 线 方 式大 串 联第七章 质量保证措施1、质量计划及措施1.1概述我公司已通过了GB/T19002ISO9002国际质量体系认证，经过数年的运行，取得了良好的效果。现在，我公司正在按ISO9001：2000国际质量管理体系标准编制新版质量体系文件，在本工程的质量管理中将会得到更加充分的应用、改进和完善。为确保本工程施工质量，在施工全过程中，项目经理部将恪守“质量存生命”的企业理念，以市场为导向，以信誉为宗旨，以效益为中心，以质量为生命，强化项目部内部管理，树立项目部对外形象，增强工程施工科技含量，提高项目部的整体实力和社会竞争力。在从事与质量有关的各项工作与活动中，做到“有人负责、有章可循、有据可查”，同时，接受监理和业主的监督和检查。1.2质量保证组织机构本工程项目部质量保证组织机构图如下。 质量保证组织机构图 项 目 经 理技 术 负 责 人矿 建 副 经 理机 电 副 经 理机电队通风队办公室掘进队经营部材料组调度站安监组质检组技术组地测队1.3质量目标1.3.1标准、创一流、确保工程达地优，争创省优。1.3.2分部工程质量：优良品率达70%，分项工程合格率100%。1.3.3及时消灭质量通病。1.3.4质量保证资料齐全，完整，准确。1.3.5观感得分率90%。1.4质量标准1.4.1测绘组每隔25 m引线一组，且每组不少于3根。1.4.2锚杆间排距误差不超过100mm，锚杆外露长度从螺帽起控制在3050mm内，锚固力不小于70kN，螺母扭力距不小于120N.M。1.4.3锚杆角度不小于75度，遇裂隙时，锚杆要尽量垂直于裂隙面布置，帮锚杆垂直巷道布置。1.4.4巷道净宽误差中线至任何一帮不得超过：0+150mm，净高误差不超过：0+150mm。1.4.5锚杆每30m必须做一次拉力试验，每次检测不少于3根顶锚杆和2根帮锚杆，检测数据报技术部。1.4.6队组必须配备检测工具，随时检查锚固力及扭力矩，锚固力达不到要求的锚杆必须查清因，并在其旁边补打锚杆。1.4.7喷浆料C20级的配合比425#水泥：黄砂：石屑：水=1：1.5:2:0.58。1.4.8喷浆前必须处理掉活矸，并用高压水冲洗岩面。1.4.9初喷70mm厚砼，二次喷砼前，必须用水湿润已喷层，喷完后，洒水养护不少于7天。1.5质量管理职责1.5.1项目经理质量管理职责贯彻执行国家的安全法律、法规、法令、条例及上级主管部门的各项指令。执行公司的质量方针，对质量政策和目标的保持和实施负责。负责项目部组织机构的建立，健全并保证其有效运转。对现场施工负组织、协调、管理责任，对实现施工质量要求负具体领导责任。确定并提供充分且适宜的基本资源（包括人力资源和专业技能、施工机具、检验、测量和实验设备、计算机软件等）。每月组织一次对质检管理部门检查工作，对质量保证体系的状况和适用性进行审查。负责项目部所签合同的管理，定期检查合同落实情况。1.5.2技术负责人质量管理职责负责工程施工中的技术管理工作。组织编制单位工程施工组织设计，负责审批项目部的施工技术措施、作业规程、质量计划。组织工程质量技术分析会，对重大问题做出技术决策。负责施工中纠正和预防措施的实施。负责施工措施工程、隐蔽工程的管理工作。1.5.3质检组质量管理职责参与质量计划的编制和审查，对其运行情况进行检查。负责不符合项审查处理工作，并纠正、预防措施的贯彻执行情况和效果进行跟踪检查。定期向项目经理报告质量趋势和质量活动运作情况。负责工程质量的检查管理工作，编制内部质量监查计划，实施质保检查。制定质保人员培训计划，包括培训时间、培训内容和考核要求等，负责对项目部全体职工的质量培训工作。有权向上级管理部门报告质量情况，并提出解决质量问题的办法。参与重要物项的验收和工程的中间及竣工验收。做好质保文件的收集、记录、整理、归档、保管工作。1.5.4技术组质量管理职责在项目部技术负责人的领导下，负责编制施工组织设计和质量计划。组织对设计图纸、加工图纸以及业主提供的技术资料会审，并向施工队组作技术交底。负责编制施工现场调查报告、工程开工报告，对特殊施工方案组织研究和论证，并制定施工程序。参与物资和设备采购工作，以及对物资供方的调查和重要物项的验收，负责对采购物资的送检及抽验的取样工作。参与工程的中间及竣工验收，负责对竣工资料的收集和整理工作。负责现场施工变更管理，负责编制设计修改、材料代用等技术变更文件并监督实施情况。负责对施工中隐蔽工程、措施工程的实施工作。1.5.5经营部质量管理职责负责项目部劳资管理工作，确保合格的劳动力资源。负责项目部物资、器材的供应工作。负责项目部合同的管理和评审工作，跟踪管理合同履行情况。负责编制项目部的年、季、月度施工计划。负责对施工工程预、决算的管理。负责上报工程项目预算的执行情况和计划统计报表。1.5.6材料组质量管理职责负责编制物资采购计划、采购文件和采购合同。负责对采购物资的交货进度进行控制，监督供方按合同要求保质、保量、按时交货。负责采购物项的标识、检验以及对不合格项的标识和处置，负责物项的贮存、保管、发放供应等，对采购物项的质量负责。负责物资供应方面的外部各种联系。1.5.7地测队质量管理职责负责工程地质、测量方面的总体管理工作。就地质、测量的有关事宜保持对外联络。负责工程的地质预示、控制测量，为施工队组提供地质、测量成果指导工程施工。负责监督、检查施工队组执行地质、测量规程情况。负责工程地质、测量仪器的调配、保管和维护管理。负责工程进度交换图的绘制与填报。1.5.8机电队质量管理职责负责工程机电技术文件、资料管理和移交工作。负责设备维运，制定设备维护、保养、使用规程，并监督执行。负责拟定设备维修并执行维修计划。负责参加会审施工组织设计（作业规程）、质量计划、施工技术（安全）措施等技术文件。1.5.9掘进队质量管理职责按照施工计划、施工技术完成规定的施工任务。贯彻执行施工作业措施、安全措施等施工文件。负责对分项工程的自检和互检，及时处理和纠正不合格工程。负责工程施工原始台帐的管理。开展“QC”活动和技术革新活动，努力提高工程质量和工作效率。1.6.检验、实验和试验1.6.1材料的检验和试验材料的检验和试验按照我公司质量手册HS1/QP-4.6.A中的“采购产品的检验和试验”要求进行。 用于工程结构的产品如水泥、沙子、石子、钢筋、添加剂等材料在使用前必须进行检验和实验。 材料的检验和实验，原则上在现场进行，由项目部技术负责人组织。现场不具备检验和实验能力的由技术组协助进行，送当地有资质的质检部门检验和试验。 项目部技术负责人根据对进货产品的验证记录“质量证明书”及出厂的检验和实验报告对进货产品进行确认，并在材料检验和实验认定记录上签署意见，合格产品由材料组在入库单上签字验收入库，不合格产品由材料组进行不合格标识，并禁止使用。1.6.2产品和过程的检验和试验产品和过程的检验和试验按照我公司质量手册HS1/QM-4.10中的“施工过程的检验和试验”进行。 过程检验和实验按分项工程、分部工程单位工程竣工验收依次进行。 施工和检验人员应使用同一精度等级的检验、测量设备，并按有关规定定期检验。 加强班组自检和分项、分部工程的检验，将不合格项消灭在施工过程中。 在分项、分部工程检验中发现不合格项，应立即进行处理，并执行不合格产品控制程序。1.7混凝土质量保证措施 原材料的控制：砂子、石子、水泥和外加剂必须有合格证和质量试验报告，受潮结块和过期的水泥禁止使用。对杂质含量超过规定的粗骨料进行冲洗。 对PLD2400型电子自动计量配料系统应定期校对，严格控制混凝土的水灰比，外加剂、水要选用较精确的容器量取，误差不得超过0.5%。 在冬季施工，必须采用热水搅拌措施，保证砼入模温度不小于15。 混凝土的搅拌时间不低于3分钟，保证搅拌均匀。第八章 安 全 措 施1、概述为确保进风井工程施工全过程的优质、高效、安全，拟建立以项目部经理为主要安全责任者的各项安全生产责任制，做到层层落实，实行下级对上级负责的逐级联保制。公司在项目部设安全负责人专门负责安全管理，对现场24小时监控。对施工中出现的工程质量和不安全隐患，采取跟踪解决，并认真分析原因，落实整套措施，杜绝事故再次发生。严格执行施工措施的编制、审批、贯彻制度。工程开工前将工程特征、技术要求、施工措施、操作要求和达到的质量标准以及安全注意事项，认真向施工人员进行技术交底，切实贯彻执行，并做成牌板悬挂于井口房内。不执行施工措施者一律按“三违”论处。定期向职工进行施工规范和煤矿安全规程的技术安全教育培训，提高全员的质量意识、安全思想和操作技术水平。对要害、特殊工种要按国家规定专门培训，做到持证上岗。牢固树立安全生产，不安全不生产的思想。建立健全安全监督体系，充分发挥安监站、安全网员的监督作用，使安全工作贯穿于整个施工的全过程，经常性开展安全检查活动，坚持班有班前会和周活动日，项目部有旬检查活动，处有月检查制度，真正做到“安全”警钟长鸣，努力把质量、安全事故消灭在萌芽状态，达到安全生产的目的。切实做好井筒防坠、综合防尘、防瓦斯、地面高空防坠、防雷电、防洪等研究预防工作。本工程项目部安全保证组织机构图如下： 安全保证组织机构图 项 目 经 理安 全 负 责 人机 电 副 经 理矿 建 副 经 理质检组安监组办公室掘进队经营部材料组调度站技术组地测队机电队通风队2、巷道施工安全措施2.1避灾线路：施工时，突然停电、停风、瓦斯增大，涌水量增大时，人员通过安全梯撤到地面，安全梯手电两用。人员撤退的路线：工作面井筒地面。2.2顶板管理严格执行敲帮问顶制度，每班必须有专人管理顶板。接班后，严格检查上一班锚杆质量， 发现问题立即处理，处理好后，方可开始正常施工。放炮后，处理顶板时操作人员一定要站在安全地点，退路畅通，必要时先打好护身柱，使用长柄工具，由外向里，从下到上，一人负责监护，一人处理顶帮。顶板处理好后及时用帽柱维护顶板，严禁在空顶下作业。2.3钻眼爆破：钻眼前，必须将顶帮活矸危石处理干净，对茬岩底往外10m范围内的永久支护进行检查维护，严禁空顶作业。每次打眼前，必须按中、腰线画出巷道轮廓，定好眼位。钻眼工必须实行四固定，即“定人、定位、定量、定钻”，严格按照爆破图表钻眼。装药前必须将炮眼内的污泥（水）吹干净。装药前，必须停止与装炮无关的工作，切掉耙岩机电源锁好开关。装药量不得超出爆破图表规定，放炮母线与小 线连接由放炮员操作。放炮撒人距离：直巷全岩不小于150m，半煤巷不小于100m，有拐弯时，拐弯后距离不小于10米，总距离不小于50米。设置警戒：放炮前必须在通往放炮地点的道口设置警戒线（用红油漆标出）并在警戒线以外搁专人放好警戒。装药采用正向装药结构，大串联，一次起爆，每个炮眼使用一个水炮泥，剩余部分炮眼用黄土炮泥封填、捣实。使用电容式起爆器，乳化炸药和毫秒电雷管。处理瞎炮严格按照煤矿安全规程第342条执行。2.4安装锚杆：安装锚杆前，要认真检查药卷质量，发现过期失效发硬的严禁使用。施工人员要经常检查巷道的工程质量，发现锚杆数量不够，角度小于75度，拉力不合格，扭力矩不合格等，必须在不合格锚杆旁200mm处重新补打锚杆。掘进若遇顶板破碎，局部掉落，金属网必须紧贴顶板布置，用立柱顶牢后打注锚杆，锚杆排距要缩小到600600mm。掘进中如发生冒顶，高度超过1.0米时，构顶前要有瓦检员检查冒顶处瓦斯浓度，当瓦斯浓度在1%以下时，施工人员方可构顶，超过1%时，由瓦检员负责排除瓦斯。发现巷道锚杆托盘变形，掉矸等冒顶预兆时，要立即撤出工作面所有人员，并立即向调度及业主汇报，待查清原因，并制定出相应措施安全措施后，方可恢复施工。2.5装载运输：装车时，耙岩机操作侧要有护栏，两侧除司机外不准有人，推车工要站在机后5米以外的巷道两帮，待装满矸并停电后方可人工推车。当
