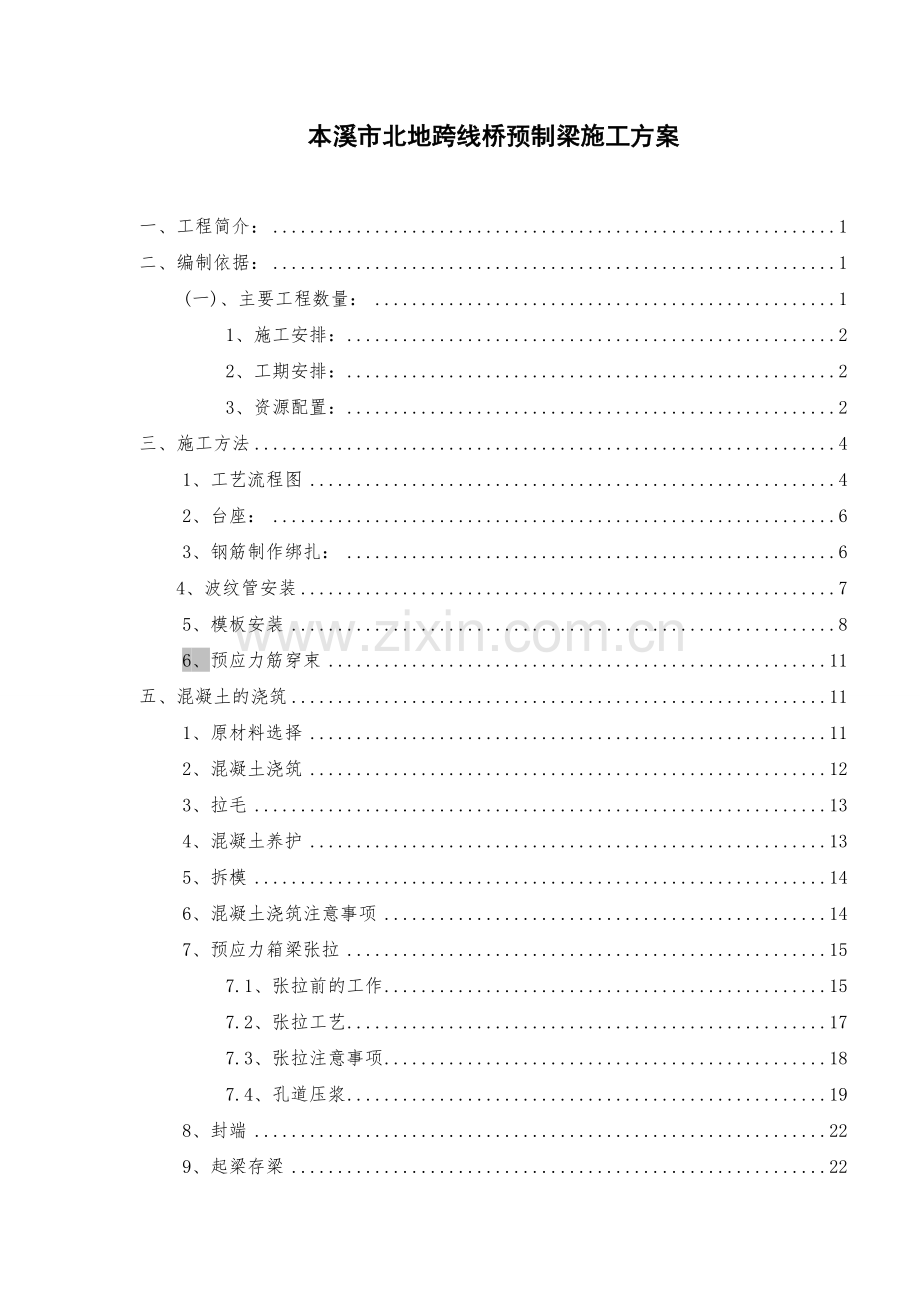

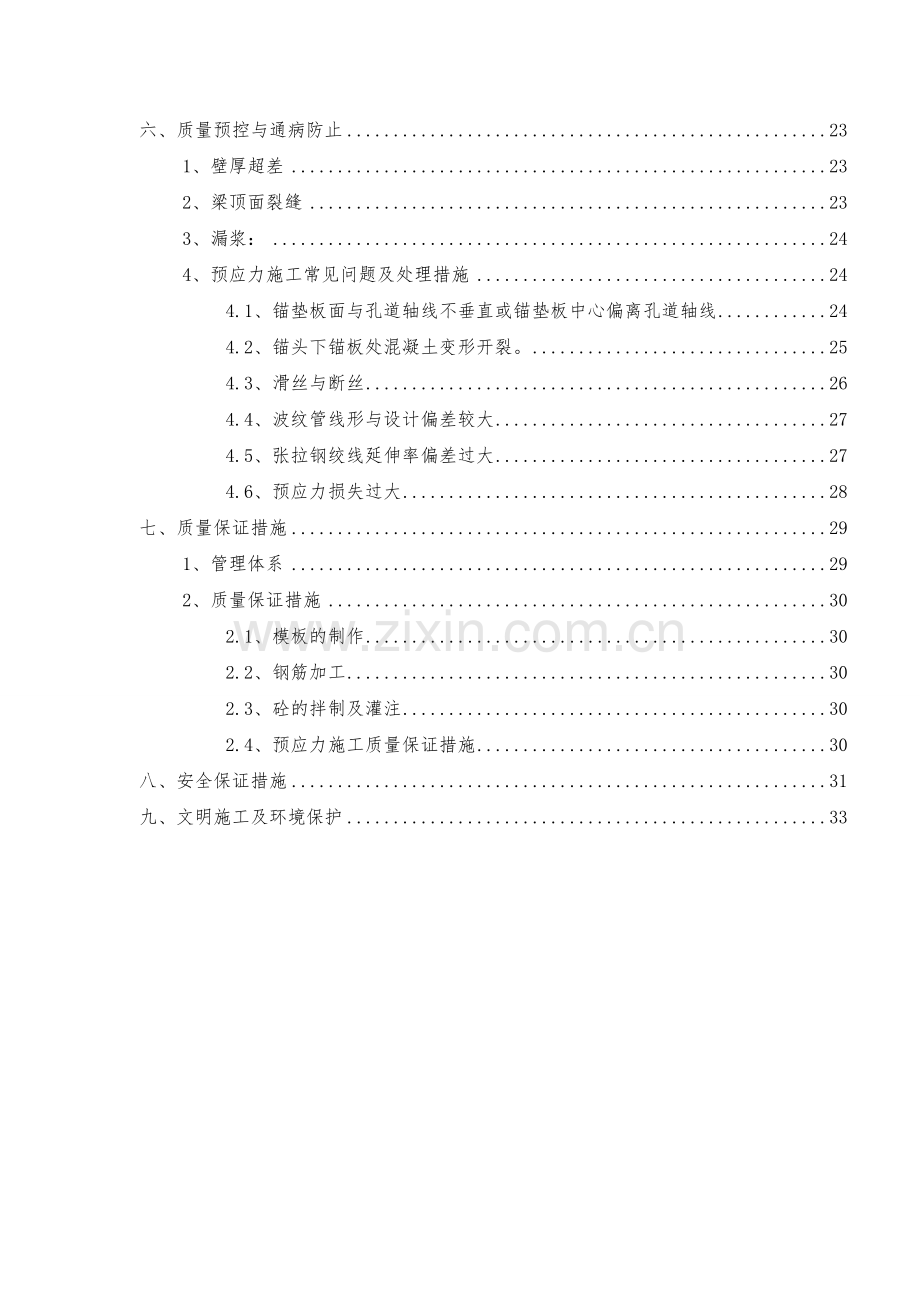

本溪市北地跨线桥预制梁施工方案一、工程简介：1二、编制依据：1(一)、主要工程数量：11、施工安排：22、工期安排：23、资源配置：2三、施工方法41、工艺流程图42、台座：63、钢筋制作绑扎：64、波纹管安装75、模板安装86、预应力筋穿束11五、混凝土的浇筑111、原材料选择112、混凝土浇筑123、拉毛134、混凝土养护135、拆模146、混凝土浇筑注意事项147、预应力箱梁张拉157.1、张拉前的工作157.2、张拉工艺177.3、张拉注意事项187.4、孔道压浆198、封端229、起梁存梁22六、质量预控与通病防止231、壁厚超差232、梁顶面裂缝233、漏浆：244、预应力施工常见问题及处理措施244.1、锚垫板面与孔道轴线不垂直或锚垫板中心偏离孔道轴线244.2、锚头下锚板处混凝土变形开裂。254.3、滑丝与断丝264.4、波纹管线形与设计偏差较大274.5、张拉钢绞线延伸率偏差过大274.6、预应力损失过大28七、质量保证措施291、管理体系292、质量保证措施302.1、模板的制作302.2、钢筋加工302.3、砼的拌制及灌注302.4、预应力施工质量保证措施30八、安全保证措施31九、文明施工及环境保护33本溪市北地跨线桥预制箱梁专项施工方案一、工程简介：本溪市北地跨线桥工程预制箱梁共有38片，预制箱梁分为22.5m、30m、35m 3种形式。其中35m箱梁高度2.018m、宽：2.4m（边梁宽：2.85m）、顶，底板厚度18cm、腹板厚度：20cm；30m箱梁高：1.6m、宽2.4m（边梁宽：2.85）、顶，底板厚度：18cm、腹板厚度：18cm；22.5m箱梁高度;1.6m、宽：2.4m（边梁宽：2.85m）、顶，底板厚度：18cm、腹板厚度：18cm。二、编制依据：城市桥梁工程施工质量验收规范DJG08-117-2005公路桥涵施工技术规范（JTJ/T F50-2011）后张预应力施工规程（DBJ08-235-1999-75）混凝土结构工程施工质量验收规程（GB50204-2002）预应力混凝土结构设计规程 (DGJ 08-69-2007)预应力筋用锚具、夹具和连接器 （GB/T 14370-2007）钢筋混凝土用热轧光园钢筋（GB1499.1-2008）钢筋混凝土用热轧带肋钢筋（GB1499.2-2007）钢筋焊接及验收规程（JGJ18-2003）(一)、主要工程数量：序号类型型号单位数量备注1预制箱梁30 m片72片22322.5 m片94合计片381、施工安排：本工程区间预制箱梁梁场设置于滨河南路上辅道上，梁场等待滨河南封路后进行安排预制箱梁共设5个台座，其中22.5m箱梁预制设置一个台座、30m箱梁设置三个台座、35m箱梁设置一个台座。考虑现场施工场地狭小，预计每12天一个循环，生产能力达到15片/月。预制梁施工生产为先预制22.5m箱梁再生产35m箱梁最后生产30m箱梁。第一批预制梁：本溪市北地跨线桥910号墩的9片22.5m箱梁。第二批预制梁：本溪市北地跨线桥89号墩的7片35.0m箱梁。第三批预制梁：本溪市北地跨线桥03、67号墩的22片30.0m箱梁。2、工期安排：第一批预制梁（本溪市北地跨线桥910号墩的9片22.5m箱梁）：2013.5.202013.6.25，共56片，工期32天。第二批预制梁（本溪市北地跨线桥89号墩的7片35.0m箱梁）：2013.5.302012.6.30，制梁7片，工期31天。第三批预制梁 （本溪市北地跨线桥03、67号墩的22片30.0m箱梁）：2013.6.152013.7.30，制梁22片，工期45天。3、资源配置：3.1、人员配置：预制梁厂人员配置如下，在生产过程中，项目安排一名技术人员对箱梁预制过程进行全过程检查、监督，每个月对梁厂下发一次安全生产任务，确保预制梁能按时完成。在预制梁施工生产检查中发现问题及时进行整改，确保预制箱梁安全、质量受控。序号职务数量备注1队 长1负责梁场施工生产及对外协调工作2质检员1负责梁场施工质量检查工作，确保施工质量3技术员1负责梁场生产钢筋绑扎、模板安装及砼浇筑指导4安全员1负责梁场生产过程中的施工安全工作5试验员1负责梁场砼浇筑及张拉压浆试块制作6钢筋工10进行预制梁钢筋加工及绑扎任务7模板工6进行预制梁模板安装、拆模工作8混凝工6进行预制梁砼振捣工作9张拉工6进行预制梁钢绞线穿束、张拉及压浆工作10移梁工6进行预制梁移梁工作11合 计393.2、机械配置序号名称型号数量备注1汽车吊25t1台2电焊机BX1-5004台3移梁车100t2辆4钢筋切断机GQ40A2台5钢筋弯曲机GW40-11台6插入式振动器ZN50Z4个7插入式振动器ZN30Z4个8附着式振动器1.5KW6个9张拉设备QY2504台10对焊机un-1001台3.3、模板配置：序号模板类型型号数量备注122.5m预制箱梁外模1.5套2内模1套3端模2套430.0m预制箱梁外模1.5套5内模1套6端模2套735.0m预制箱梁外模1.5套8内模1套9端模2套10台座底模5个三、施工方法1、工艺流程图底 模 制 作 钢筋加工制作钢筋骨架绑扎 波纹管下料波纹管安装固定箱 梁 立 模锚垫板固定锚垫板固定砼试块制作砼拌制箱梁砼浇筑箱梁砼浇筑拆模养护穿束张拉预应力筋水泥浆试块制作封端孔道压浆封头砼浇筑水泥浆试块制作箱梁起吊运输本溪市北地跨线桥预制箱梁施工工艺流程图2、台座：底模为在场地内原有沥青砼面层的基础上，采用2cm厚胶合板做外侧模高35cm，内侧每个1.0m预埋钢筋网内采用C25砼浇筑成箱梁模板台座，在基础顶面四周采用5.0cm角钢包角，面层采用3mm厚的钢板。在进行箱梁台座施工中根据图纸要求，22.5m预制箱梁跨中做1.5cm反拱；30m预制箱梁台座跨中做1.8cm反拱；35.0m预制箱梁台座跨中做2.0cm反拱。 由于张拉时箱梁发生起拱，使台座两侧集中受力，在张拉时，为保证台座两侧不变形，将两侧2m范围内空当使用钢筋混凝土预浇筑，确保满足两侧集中受力要求。每次张拉完成后，将梁移走时，必须对台座进行标高复核，如发现台座局部变形立即进行调整。3、钢筋制作绑扎：预制梁体的钢筋应进行整体绑扎，先进行底板及腹板钢筋的绑扎，然后进行顶板钢筋的绑扎，定位网钢筋应位置准确，以确保预应力管道的平顺，当梁体钢筋与预应力管道相碰时，可适当移动梁体的构造钢筋或进行适当弯折。对预应力筋竖弯及平弯处的箍筋应特别注意绑扎牢固。在绑扎梁体钢筋时应同时绑扎桥面及横隔板的预留钢筋，在钢筋较密处，应注意混凝土的灌注通路，必要时将相邻钢筋成束绑扎。梁体钢筋最小净保护层分别有：顶板顶，底层为40mm、腹板内外侧为20mm、底板上下层为30mm。绑扎铁丝尾段不得伸入保护层内。采用砼垫块控制净保护层厚度时，垫块应采用与梁体同等寿命的材料，且保证梁体的耐久性。桥面泄水孔处钢筋可适当移动，并增设螺旋筋进行加强。钢筋在梁场钢筋加工场地进行加工，分批、分型号进行摆放并做好标签，防止钢筋绑扎过程中绑扎错钢筋型号。预制梁钢筋焊接中要求直径在12mm以上的二级钢筋采用电焊连接，其焊接长度：单面为10d，双面焊为5d（d为钢筋直径），配置在同一截面的接头严格按施工规范执行，一级钢筋严禁采用电焊焊接。钢筋先进行试下料和试弯制，合格后进行批量下料。底模清理干净，涂上一层隔离剂，安放钢筋笼，钢筋的净保护层不小于30mm，用垫块与底板隔离，垫块采用砼垫块，垫块要有足够的强度，垫块间距50cm呈梅花型布置。然后安装波纹管，波纹管用“#”形定位筋与结构钢筋点焊定位，定位筋每隔0.51.0m设置一个，在曲线段按0.5m间距布置，在直线段及曲线较小段定位筋间距为1.0m。防止工作中的电火花碰到波纹管，以免烫伤造成漏浆，用大一号波纹管作为接头，接头长度25厘米，接缝处用胶带缠裹牢固，防止进浆，往返缠绕一圈，缠绕宽度5厘米。钢绞线下料长度考虑孔道长度和工作长度，钢筋编束时，钢绞线端头采用胶布包裹，防穿束时顶漏波纹管。4、波纹管安装非预应力钢筋骨架绑扎完成后，穿设塑料波纹管，波纹管采用“定位网法”安装，严格按照设计给定的坐标将波纹管用“#”形定位筋进行固定，定位筋用HPB23510钢筋，曲线段每50cm一道，直线段每100cm一道。定位过程中应防止锐器刮破、电弧焊火花烧伤波纹管，以免造成漏浆。用大一号波纹管作为接头，接头长度不小于25厘米，接缝处用胶带缠裹牢固，防止进浆，往返缠绕一圈，缠绕宽度5厘米。波纹管的安装，应做到曲线圆滑，直线顺直，圆直段过渡平顺，在安装过程中与波纹管冲突的钢筋适当调整位置。垫板与梁端面必须在一个平面，垂直于孔道轴线，并固定于梁端模板和梁端主筋上，不得松动。用泡沫塑料将喇叭口堵严，防止掉进杂物。安放锚垫板前应先安装设计安放的螺旋筋，焊接锚下钢筋网片。 5、模板安装模板按照图纸尺寸由厂家统一制作成钢模，运至现场后进行试拼，对于稍有变形的模板，试拼前要进行整形。两模板接缝处打磨机打磨，以防止浇筑砼时漏浆。模板拼装按规范要求允许误差：相邻两板表面高差1mm，表面平整度3mm，轴线偏位5mm，模内长宽尺寸不低于设计，预埋位置10mm，模板标高10mm，纵向位移10mm。不符合规范要求的模板，不能用于施工。模板拼好后对模板内侧进行除锈、刷脱模剂。等钢筋绑扎好，吊装模板并加固。在模板安装时，注意检查模板的端部和底部有无被碰撞而造成的影响使用缺陷和变形，砼浇筑前检查预埋件位置，特别是支座板设置是否准确水平，上下拉杆及支在模板上的垫件、扣件是否完好齐全等。模板安装成型后，其尺寸、垂直度及线型偏差必须符合规范要求。在施工中，不定期检查模板各部尺寸，其挠度及变形情况等是否规范要求，如有偏差，应及时校正、补齐。对于预应力系统的保护，模板安装还应注意以下几点：端模位于梁体的两端头，安装时连接在侧模上，端模需要两种型号。第一种型号是与梁体模板同时支立的端模，其形状按张拉用锚固板的位置作成阶梯状；第二种型号是封端用端模，此端模在预施应力，管道压浆后支立，目的是封闭锚头和保证梁体外型符合设计要求。梁端模板应使用刚性模板，喇叭型垫板固定在模上，孔道用泡沫塑料封闭。在确定梁钢筋、模板和波纹管位置、尺寸准确无误后，方可合梁端、侧模板。（1）外模：外模采用定型钢模板，卧式振动器分二排固定在模板的中、下方，每块独立摸板上按装4只。每块板间的连接采用螺栓紧固法，底部采用落地法支撑。模板底部和顶部设置24底拉杆和顶拉杆固定，拉杆必须上双螺帽紧固。（2）内模：按设计图纸要求，内模采用活络式钢模板，每一片箱梁拟设2个独立仓体，每个仓体采用不同形状的钢模用20螺丝拼接而成。为防止内模变形，在内模内每间隔1用40粗的钢圆管和升降螺丝支撑。面层钢筋绑扎后，在每个每仓中心位置处设一大小为600*600的通风窗口，以便内模拆除后抽出重复使用。（3）内模窗口制作：窗口位置确定后，在窗口中心处将面层钢筋切断后向四周弯起，预留洞口，待砼浇筑完毕拆除内模后，再将弯起钢筋弯下用电焊焊接牢固后，浇筑砼封闭窗口。（4）内模上浮控制措施由于内模除顶面有一预留进出窗口外，其余为封闭状。为解决整体浇筑混凝土时内模上浮问题，故在每个内模的底部中间设置2个100mm圆孔，作排气用，待浇筑混凝土时，观察底板混凝土当满溢时，再从窗口进入封闭内模底面圆孔。另外，在内模安装就位后，顶层钢筋上面每隔60cm设置一根用30号槽钢做成的横梁与外模相连接，中间焊上两根32mm钢筋卡住内模顶面。通过上述两项技术措施，内模上浮问题基本可以解决，箱梁底板和顶板的混凝土厚度也可得到保证。6、预应力筋穿束计算好钢绞线的下料长度，在切割口的两侧各5cm处先用铅丝绑扎，然后用切割机切割。切割后应立即将切割口用胶带缠紧，以防松散。每7根钢绞线为一束，采用人工穿束方式将钢绞线逐根穿入孔道，穿束过程中钢束不得转动，应平直通过孔道，穿入后来回拉拨几次使其通顺，防止钢绞线互相缠绕。若钢束不能自由地滑动，则应查明原因，采取措施予以纠正。每根钢绞线两端应作对应编号标记，同一根钢绞线在锚板上的位置相同，如不正确应调整一致。穿束前再进行一次外观检查，特别注意钢绞线端部松股的不能使用，表面污物清除干净，注意梁两端外伸长度应对称一致。五、混凝土的浇筑1、原材料选择在选择混凝土材料时，应对所选材料进行严格检验，防止发生碱骨料反应。制梁时混凝土的碎石或卵石必须进行碱活性试验，确定其是否可用。混凝土中最大碱含量应符合铁路混凝土工程预防碱骨料反应技术条件（TB/T3054）的有关规定。粗骨料母岩的抗压强度与混凝土强度之比应大水泥：采用普遍52.5R（散装），每批量进厂的水泥必须具备质报单、强度报告，经抽样检查合格后方可投入生产。水：采用饮用水作为拌和用水。不符合规范要求的水不得使用。粗、细集料：一般以级配碎石、天然中粗砂为原料。由试验室根据混凝土配合比设计来选定。施工过程中，不得随意改变其级配和砂的细度模数等。外加剂：按照混凝土性能要求掺加适宜的外加剂。出厂的外加剂应附有产品合格证书和使用说明书。并经配制、检测合格的产品，掺用量必须通过试验确定。施工过程中，不得随意改变其种类和掺量，或选用不同厂家同种产品的替代等。按照试验室提供的理论配合比，转换成施工配合比。 由于箱梁腹板厚度较薄，为保证混凝土浇筑的质量，选用525mm的碎石作为混凝土的粗骨料，细骨料选用中河砂。混凝土加入缓凝早强剂，以使连续浇筑过程中不出现冷缝或色差，塌落度控制在912cm之间，并能保证正常气温下10天达到设计张拉强度，按计划时间张拉移梁。每天开盘前检查自动计量上料设备的精度，确保计量准确，并由试验室进行砂、石料含水率检测，开出施工配合比通知单，搅拌站依次通知单配合比进行配料搅拌，混凝土搅拌出料后对塌落度、和易性进行检查，合格的才能使用，箱梁混凝土浇筑时，用龙门吊将混凝土料斗从搅拌站运至作业面，料斗漏口接近箱梁顶面时放料，同时随机抽取混凝土制作混凝土试件，每片梁做三组150mm150mm150mm试件，一组用做张拉强度预测试件，两组留做28天强度评定试件。2、混凝土浇筑混凝土的振捣主要依靠安装在外侧模上的附着式振捣器，其布置间距为2米，用30型振捣棒及50型振捣棒辅助落料及振捣。底板浇筑后，对腹板分层对称浇筑，分层厚度不超过25厘米。混凝土振捣时，振捣棒不得碰到波纹管或模板。振捣上层混凝土时振捣棒需插入下层混凝土510cm左右，防止出现冷缝。振捣棒插点的间距不大于1.5倍有效工作半径，操作上要求快插慢拨，振捣到混凝土表面不在有沉降，无气泡冒出，同时表面泛出浮浆。浇筑顶板时，为防止操作人员走动对顶板钢筋的扰动变形，铺设木板支撑在侧模上作为操作平台。在浇筑过程中安排专人对模板、支撑、波纹管进行检查，发现松动、变形、等现象及时处理，并经常抽动钢绞线，防止一旦发生漏浆后，将钢绞线凝固住，浇筑完成后立即用清孔器进行清孔，以防孔道因漏浆堵塞，清孔完毕后用木塞堵住锚具孔，防止异物进入，影响穿钢绞线束。3、拉毛箱梁浇筑完毕后，在箱梁收浆前进行顶面拉毛处理，以利于与桥面铺装混凝土的结合。当梁体顶板砼振捣完成后及时用抹子进行抹平，采用水平尺量测，保证梁顶砼面的平整度以及横坡度；在砼初凝前用钢抹再次收抹以减少砼的收缩裂缝。顶板砼初凝后、终凝前，使用钢刷进行拉毛，将梁顶的浮浆刷掉、清扫并用洁净水冲刷干净。拉毛的梁顶面应平整粗糙、石料应露出三分之一。 4、混凝土养护待表面收浆后即对混凝土进行洒水养护，并用土工布覆盖，至少洒水养护7天，腹板部位要求用喷雾器喷洒，养护期间保持箱梁表面持续湿润，防止收缩裂纹的产生和有利于混凝土强度的增长。当气温低于5且必须施工时，用土工布及棉被采取保温措施覆盖养护，设置保温棚，采用火炉养护方法，并按有关规定严格养护制度报监理工程师认定后实施。以防梁体冻裂。在炎热气候下浇筑混凝土时，骨料遮盖降温；搅拌水加冰降温，并避免冰块进入搅拌机；模板、钢筋喷水降温，确保浇筑前混凝土温度不超过32C。室外气温连续5天低于5C，视为冬季施工，采取加热搅拌用水的方法保证浇筑过程中混凝土温度维持在5C以上，用土工布覆盖保温养护的方法进行养护，确保混凝土在浇筑后7天内不低于10C。一般情况下温差是产生竖向裂纹的主要原因，必须在预制工作的全过程中保持梁体各部分间及与周围介质间的温差不致超限，同时保持潮润才能有效的防止发生裂缝。必须注意控制水泥水化热、日照、风向、霜雪等造成梁体上表层与内部各分部之间的温差应力不致达到致裂程度。拆卸模板时应注意防止梁表层与内部以及梁身各部分之间发生致裂温差。5、拆模当梁体砼浇注完成达到拆模强度，即可拆除箱梁内外模。外模拆除先拆除外侧边模，再拆除上翼缘外边的小梳状板。外模拆除采用龙门吊配合。内模采用人工进行拆除。全部拆模过程中，不得用铁件猛撬，以免损坏梁体砼表面，模板拆除后，吊运到存放处，清洗、维修、涂油保养以供下次使用。6、混凝土浇筑注意事项混凝土浇筑是确保箱梁质量的关键工序之一。混凝土浇筑前应检查各项准备工作是否完成。检查模板几何尺寸、钢筋预埋件、预留孔是否符合设计图纸要求。一切检查验收完毕后，才能进行混凝土浇筑。混凝土浇筑时应注意以下几点：（1）混凝土浇筑时，应从箱梁中间低处同时向两端高处逐渐分层推进浇筑，并使混凝土始终接近同一水平面。（2）混凝土放料时应分层下料，每层厚度控制在30cm内。（3）箱梁采用插入式振捣器和附着式振捣器同时振捣，应严格控制好振捣时间，不宜过长，当振至混凝土表面充分泛浆后达到其密实要求即可。（4）附着式振捣器安装在外模中间部位，每隔5m设置1个。混凝土入模后方可开始振动。浇筑腹板混凝土时，应边布料边振动。（5）插入式振捣器振捣要掌握好振捣时间，过短不易捣实，过长可能引起混凝土产生离析现象，一般振捣时间为2030s。操作上要做到“快插慢拔”。（6）混凝土浇筑过程中，现场必须有质量员跟班，其职责除严格控制浇筑质量外，还要注意观察外模支撑，特别是内模上浮等情况，发现问题应及时处理。 7、预应力箱梁张拉张拉强度预测用混凝土试件与梁体在相同外界条件下养护，混凝土试件经过试压，达到设计强度95%，并且混凝土的龄期不少于9天，方可进行预应力张拉。张拉前将张拉设备、仪表、设备和仪表校定结果、张拉力计算值、理论延伸量、张拉程序、张拉人员上岗证书上报监理工程师，监理工程师认可后方可进行张拉，采用两端张拉法，张拉时两端同时施加预应力，保持同步张拉，并且张拉速度不宜太快，控制在每分钟5Mpa左右，张拉结果采用双控法校核：即以张拉力控制张拉过程，以伸长值校核张拉结果。7.1、张拉前的工作（1）确定顺序：张拉顺序严格按照图纸设计要求进行，在进行第一孔张拉时应进行管道摩阻等相应试验，以检查实际损失值与理论计算值的差别，确保在效预应力值。（2）确定张拉方式：预应力箱梁按设计要求采用两端同时张拉的方式进行，以张拉控制张拉过程，以伸长值校核张拉结果。（3）构件的检查、清理施加预应力前，构件的混凝土强度达到设计张拉强度，并对混凝土构件进行检验，包括预埋件、预应力孔道、压浆孔，发现问题按有关规定进行处理，然后用压力水冲洗孔道，并用压缩空气排除孔内积水。（4）张拉设备的选用和校验张拉设备采用4台YCW-250型千斤顶。高压油泵2台、油压表2块，将其配套编号使用。油压表精度为低于0.5级，具有大致两倍于工作压力的表容量。检查张拉设备、仪表是否完好并经过校定。（5）锚、夹具及钢绞线检查。检查内容包括出厂合格证、质量证明书、静载锚固性能试验报告是否齐全。外观检查：从每批中抽取10%且不少于10套，如有一套不合格，另抽取双倍数量的锚具重做检查，如仍有一套不合格，则逐套检查，合格后才能使用。硬度检查：从每批中抽取5%且不少于5套，对其中有硬度要求的零件进行硬度试验，如有一套不合格，另抽取双倍数量的锚具重做检查，如仍有一套不合格，则该批锚具为不合格。检查钢绞线是否经过复试合格，复试合格的方能使用，并按钢绞线的试验结果调整设计伸长值。 7.2、张拉工艺（1）张拉程序后张法的预应力筋张拉程序0 初应力（0.1k）初应力（0.2k）控制应力（1.05k）持荷5分钟 锚固。（2）张拉要点预应力管道保持顺直，以减少钢绞线与孔道摩擦，避免造成过大的应力损失；钢绞线张拉顺序按设计要求进行；张拉时两端千斤顶升降速度尽量保持同步，速度不宜太快，控制在5Mpa左右，张拉记录保持完整、准确，无涂改或漏项。预应力张拉过程中出现下列情况之一时重新校定张拉设备。a.张拉过程中，预应力钢丝经常出现断丝时；b.千斤顶漏油严重时；c.油表指针不回零；d.调换千斤顶油表时；际伸长值计算公式和量测方法：用钢板尺量千斤顶活塞伸出值作为钢绞线伸长值。计算公式如下：L=L1-2L2+L3-L4-L5L1从初应力到终应力时尺度数；L2初应力时尺度数；L3两倍初应力时尺度数L4工具夹片位移量L5千斤顶段钢束延伸量7.3、张拉注意事项（1）预应力钢材的断丝、滑丝，不得超过下表“后张预应力筋断丝、滑丝限制数”的规定。如超过规定数，应进行更换；如不能更换时，可提高其他束的控制张拉力作为补偿，但最大张拉力不得超过千斤顶的额定能力，也不得超过钢绞线或钢丝的标准强度的80%。后张预应力筋断丝、滑丝限制数类别检查项目控制数钢绞线束每束钢丝断丝或滑丝1根每束钢绞线断丝或滑丝1丝每个断面断丝之和不超过该断面钢丝总数的1%（2）在张拉完成后，测得的延伸量与计算延伸量之差应在6%以内，否则应采取以下的若干步骤或全部步骤：重新校准设备；对预应力材料作弹性模量检查；放松预应力钢材重新张拉；预应力钢材用润滑剂以减少磨擦损失，仅水溶性油剂可用于管道系统，且在灌浆前洗掉；监理工程师对预应力张拉认可后，预应力钢材应予锚固。放松千斤顶时应避免振动锚具和预应力钢材；预应力钢材在监理工程师认可后才可截割露头，梁端锚口应按图纸所示用水泥砂浆封闭。（3）在预应力作业中，必须特别注意安全。因为预应力有很大的能量，万一预应力筋被拉断或锚具与张拉千斤顶失效，巨大能量急剧释放，有可能造成很大危害。因此，在任何情况下作业人员不得站在预应力筋的两端，同时在张拉千斤顶的后面应设立防护装置。（4）操作千斤顶和测量伸长值的人员，应站在千斤顶侧面操作，严格遵守操作规程。油泵开动过程中，不得擅自离开岗位。如需离开，必须把油阀门全部松开或切断电路。（5）张拉时应认真做到孔道、锚环与千斤顶三对中，以便张拉工作顺利进行，并不致增加孔道摩擦损失。（6）工具锚的夹片，保持清洁和良好的润滑状态。新的工具锚夹片第一次使用前，在夹片背面涂上润滑脂，以后每使用510次，应将工具锚上的挡板连同夹片一同卸下，向锚板的锥形孔中重新涂上一层润滑剂，以防夹片在退契时卡住。（7）多根钢绞线束夹片锚固体系如遇到个别钢绞线滑移，可更换夹片，用小型千斤顶单根张拉。（8）每次张拉完毕后，应检查端部和其他部位是否有裂缝，并做好张拉记录表。7.4、孔道压浆张拉完毕立即进行压浆，张拉完成至压浆结束在72小时内完成，管道压浆必须密实，采用真空压浆工艺，水泥浆等级为M50。、（1）材料试配 管道压浆前，应事先对采用的压浆料进行试配。水泥、高效减水剂、微膨胀剂、水等各种材料的称量应准确到1%（均以质量计） 。水胶比不应超过 0.33。（2）施工设备及称量精度 搅拌机的转速不低于 1 000r/min， 浆叶的最高线速度限制在 15m/s 以内。 浆叶的形状应与转速相匹配，并能满足在规定的时间内搅拌均匀的要求。 压浆机采用连续式压浆泵。其压力表最小分度值不应大于 0.1MPa，最大量程度应使实际工作压力在其 25%75%的量程范围内。储料罐应带有搅拌功能。选用真空辅助压浆工艺，真空泵应能达到 0.09MPa 的负压力。 在配制浆体拌和物时，水泥、压浆剂、水的称量应准确到1%（均以质量计）。计量器具均应经法定计算检定合格，且在有效期内使用。（3）搅拌工艺 应先清洗施工设备。清洗后的设备内不应有残渣、积水，并检查搅拌机的过滤网。搅拌前，在压浆料由搅拌机进入储料罐时，应经过过滤网，过滤网空格不应大于 3mm3mm。浆体搅拌操作顺序为：首先在搅拌机中先加入实际拌和水用量的 80%90%，开动搅拌机， 均匀加入全部压浆剂，边加入边搅拌，然后均匀加入全部水泥。全部粉料加入后再搅拌 2min;然后 加入剩余的 10%20%的拌和水，继续搅拌 2min。搅拌均匀后，现场进行出机流动度试验，每盘进行一次检测，其流动度在1418S范围内，即可通过过滤网进入储料罐。浆体在储料罐中应继续搅拌，以保证浆体的流动性。不应在施工过程中由于流动度不够额外加水。 （4）压浆工艺 压浆前，应清除梁体孔道内杂物和积水。浆体压入梁体孔道之前，应首先开启压浆泵，使浆体从压浆嘴排出少许，以排除压浆管路中的空气、水和稀浆。当排出的浆体流动度和搅拌罐中的流动度一致时，方可开始压入梁体孔道。压浆的最大压力不宜超过 0.6MPa。压浆充盈度应达到孔道另一端饱满并于排气孔排出与规定流动度相同的浆体为止。关闭出浆口后，应保持不小于 0.5MPa 的压力下保压 3min 的稳压期。 压浆顺序先下后上，同一管道压浆应连续进行，一次完成。从浆体搅拌到压入梁体的时间不应超过40min。压浆过程中，每孔梁应制作 3 组标准养护试件（70.7mm70.7mm70.7mm） 折强度试验。并对压浆进行记录。记录项目应包括：压浆材料、配合比 、压浆日期、搅拌时间、出机流动度、浆体温度、环境温度、保压压力及时间、（真空度）、现场压浆负责人、监理工程师等。 梁体、浆体及环境温度压浆时浆体温度应在 530之间，压浆及压浆后 3d 内，梁体及环境温度不应低于 5，否则应采取养护措施，以满足要求。高温施工在环境温度高于 35时，应选择温度较低的时间施工，如在夜间进行。低温施工，在环境温度低于 5时，应按冬期施工处理，可适当增加引气剂，含气量通过试验确定。不宜在压浆剂中使用防冻剂。在压浆前应首先进行抽真空，使孔道内的真空度稳定在 -0.06MPa-0.08MPa 之间。真空度稳定后，应立即开启管道压浆端阀门，同时开启压浆泵进行连续采用灰浆拌制机拌和水泥浆，水泥浆经过密目筛过滤后使用，压浆过程中压浆泵保持压力0.7MPa。压浆采用普通硅酸盐水泥，水泥浆最大泌水率4%，拌和三小时后泌水率控制在2%，24小时后泌水全部被浆吸收，水灰比控制在0.40.45之间，水泥浆稠度应控制在14s18s之间。随机抽样制作三组7.077.077.07cm3水泥浆试件，检查压浆的强度，压浆完成后进行封端，水泥浆强度大于15Pa时，将吊走存放，压浆时的气温或构件温度在532度之间，管道压浆后48小时内构件温度不低于5，否则采取保温措施，压浆要缓慢进行，并一次连续完成，若因故停顿，立即清洗孔道，排除故障后再压，压浆孔道另一端冒出浓浆后，封堵出浆孔后保持压力不小于0.5MPa的一个稳压期，稳压期的持续时间2分钟。8、封端孔道压浆后立即将梁端水泥浆冲洗干净，以免影响封端混凝土与梁体的连结。绑扎封端钢筋网，并将封端钢筋网与封端预留筋焊接。封端模板支护牢固，以免在浇筑混凝土时模板走动，对梁体总长和角度进行检查，检查合格后方可进行混凝土浇筑。封端混凝土均采用C50微膨胀混凝土。封锚前应将梁端槽口处混凝土凿毛，并对锚具进行防锈处理。浇筑封端混凝土时，使用30振捣棒振捣。封端混凝土脱模后应立即浇水养护，以加强封端混凝土与梁体混凝土的连结。9、起梁存梁（1）预制梁厂内存梁时的梁端悬出长度，应符合设计要求，距梁端5070cm。当长期存梁时应采取措施，防止梁体产生过大上拱。（2）双线区段配装同一孔的两片箱梁浇筑混凝土日期及预加应力时混凝土龄期相差不宜超过5天。（3）运输及存梁时，应保证纵向两点支撑，且支点设在腹板正上方。（4）在存梁、运输及架设过程，应保证四支点处于同一水平面，安装就位后严禁出现支座脱空现象。（5）在完成或张拉、压浆，待压浆砼达到设计规定强度后，进行起梁、移梁至堆场。（6）吊装孔采用100mm壁厚3mm厚预埋PVC管，穿入吊装孔。然后用钢丝绳挂住钢管，钢丝绳选用钢丝绳637型，直径56mm，钢丝强度极限为1770N/mm2。钢管距端部10cm位置打孔穿入27固定销，防止钢丝绳滑落。六、质量预控与通病防止1、壁厚超差生产中由于梁内模固定较难，稍有疏忽，容易使内模移位，以至梁壁厚超差。（1）引起梁壁厚超差的原因：a插入式振捣器先工作部位，梁壁超厚，反之侧超薄。b砼拌和物一次投料过多处，梁壁超厚，反之侧超薄。（2）为避免梁壁厚超差，将采取以下措施：a在内模周围在投料前，除绑扎砼保护层垫块外，用临时插木杆插紧，使内模固定。插入式振捣器的振动棒不得直接与模板接触，从而减小模板的震动。b采用“多次投料”法，每一层砼拌和物不得超过25厘米，沿纵向成陡坡自然向下。用二只插入式振捣器在同一水平面内同时工作，使内模两侧所受的挤压力均匀。2、梁顶面裂缝（1）产生梁顶面裂缝的主要原因：a内模拆除过早，砼强度未达到一定值。b顶面钢筋保护层过薄。c洒水养护不及时。（2）为防止梁顶面产生裂缝，拟采取以下措施：a在梁浇捣完毕后，须待砼达到设计强度的50%（即C25）时，再拆除内模，避免因砼自重而产生坍落，使梁顶面产生裂缝。b在生产中，严格按图施工，将梁顶钢筋的保护层厚度控制在规定的范围内，不得小于20mmc在砼24小时后，采用土工布覆盖洒水养护，养护时间不少于7d。3、漏浆：（1）产生漏浆的原因：a钢模与钢模间拼缝处变形，底模边沿直线性差，螺栓不齐或部份螺栓损坏，造成紧固失效。b钢模拼缝处砼残渣未认真清除，拼缝处错位，没有按规定紧固螺栓。（2）为防止漏浆，从而直接影响产品的外观质量，生产中拟采取以下措施：a在设备方面应对钢模拼缝处变形，底模边沿直线（大于H/1000）进行矫正，变形严重量超标的应予以淘汰、更新，钢螺栓配齐。b在工艺方面应对钢模拼缝处的杂物进行认真清除，拼缝处应左右上下对齐，防止错位，在螺栓紧固前嵌入海绵垫条，并按规定进行紧固。4、 预应力施工常见问题及处理措施4.1、锚垫板面与孔道轴线不垂直或锚垫板中心偏离孔道轴线（1）现象张拉过程中锚杯突然抖动或移动，张拉力下降。有时会发生锚杯与锚垫板不紧贴的现象。（2）原因分析锚垫板安装时没有仔细对中，垫板面与预应力索轴线不垂直。造成钢绞线或钢丝束内力不一，当张拉力增加到一定程度时，力线调整，会使锚杯突然发生滑移或抖动，拉力下降。（3）预防措施锚垫板安装应仔细对中，垫板面应与预应力索的力线垂直。锚垫板要可靠固定，确保在混凝土浇筑过程中不会移动。（4）治理方法另外加工一块楔形钢垫板，楔形垫板的坡度应能使其板面与预应索的力线垂直。4.2、锚头下锚板处混凝土变形开裂。（1）现象预应力张拉后，锚板下混凝土变形开裂。（2）原因分析通常锚板附近钢筋布置很密，浇筑混凝土时，振捣不密实，混凝土疏松或仅有砂浆，以致该处混凝土强度低。锚垫板下的钢筋布置不够、受压区面积不够、锚板或锚垫板设计厚度不够，受力后变形过大。（3）预防措施锚板、锚垫板必须在足够的厚度以保证其刚度。锚垫板下应布置足够的钢筋，以使钢筋混凝土足以承受因张拉预应力索而产生的压应力和主拉应力。浇筑混凝土时应特别注意在锚头区的混凝土质量，因在该处往往钢筋密集，混凝土的粗骨料不易进入而只有砂浆，会严重影响混凝土的强度。（4）治理方法将锚具取下，凿除锚下损坏部分，然后加筋用高强度混凝土修补，将锚下垫板加大加厚，使承压面扩大。4.3、滑丝与断丝（1）现象锚夹具在预应力张拉后，夹片“咬不住”钢绞线或钢丝，钢绞线或钢丝滑动，达不到设计张拉值。张拉钢绞线或钢丝时，夹片将其“咬断”，即齿痕较深，在夹片处断丝。（2）原因分析锚夹片硬度指标不合格，硬度过低，夹不住钢绞线或钢丝；硬度过高则夹伤钢绞线或钢丝，有时因锚夹片齿形和夹角不合理也可引起滑丝或断丝。钢绞线或钢丝的质量不稳定，硬度指标起伏较大，或外径公差超限，与夹片规格不相匹配。（3）防治措施锚夹片的硬度除了检查出厂合格证外，在现场应进行复验，有条件的最好进行逐片复检。钢绞线和钢丝的直径偏差、椭圆度、硬度指标应纳入检查内容。如偏差超限，质量不稳定，应考虑更换钢绞线或钢丝的产品供应单位。滑丝断丝若不超过规范允许数量，可不予处理，若整束或大量滑丝和断丝，应将锚头取下，经检查并更换钢束重新张拉。4.4、波纹管线形与设计偏差较大（1）现象最终成型的预应力孔道与设计线形相差较大。（2）原因分析浇筑混凝土时，预应力橡胶棒没有按规定可靠固定。橡胶棒被踩压、移动、上浮等，造成橡胶棒变形。（3）预防措施要按设计线形准确放样，并用U形钢筋按规定固定橡胶棒的空间位置，再点焊牢固。曲线及接头处U形钢筋应加密。浇筑混凝土时注意保护橡胶棒，不得踩压，不得将振动棒靠在橡胶棒上振捣。应有防止波纹管在混凝土尚未凝固时上浮的措施。4.5、张拉钢绞线延伸率偏差过大（1）现象张拉力达到了设计要求，但钢绞线延伸量与理论计算相差较大。（2）原因分析钢绞线的实际弹性模量与设计采用值相差较大。孔道实际线形与设计线形相差较大，以致实际的预应力摩阻损失与设计计算值有较大差异；或实际孔道摩阻参数与设计取值有较大出入也会产生延伸率偏差过大。初应力采用值不合适或超张拉过多。张拉过程中锚具滑丝或钢绞线内有断丝。张拉设备未作标定或表具读数离散性过大。（3）防治措施
