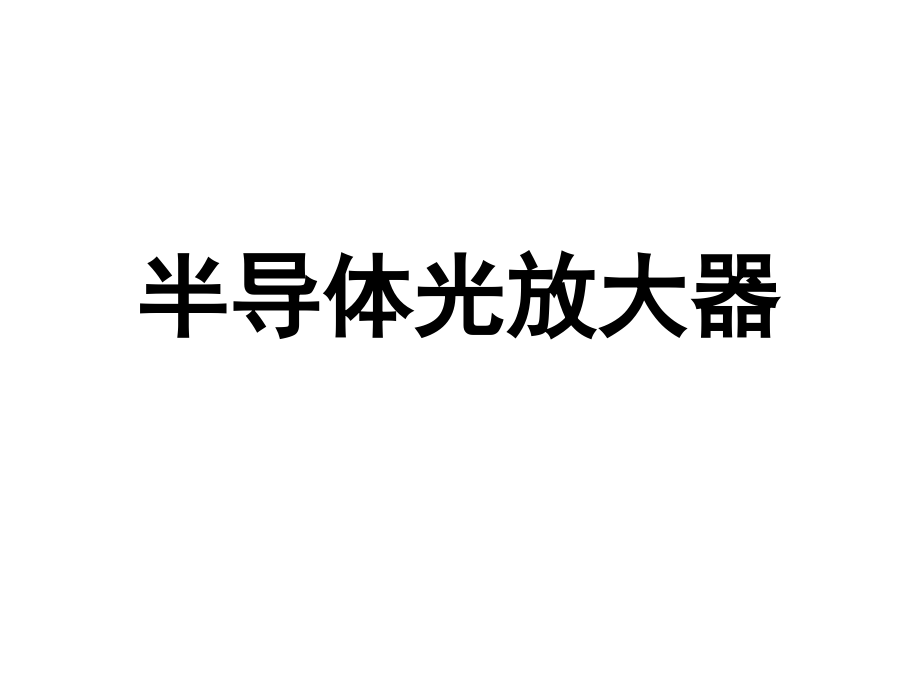

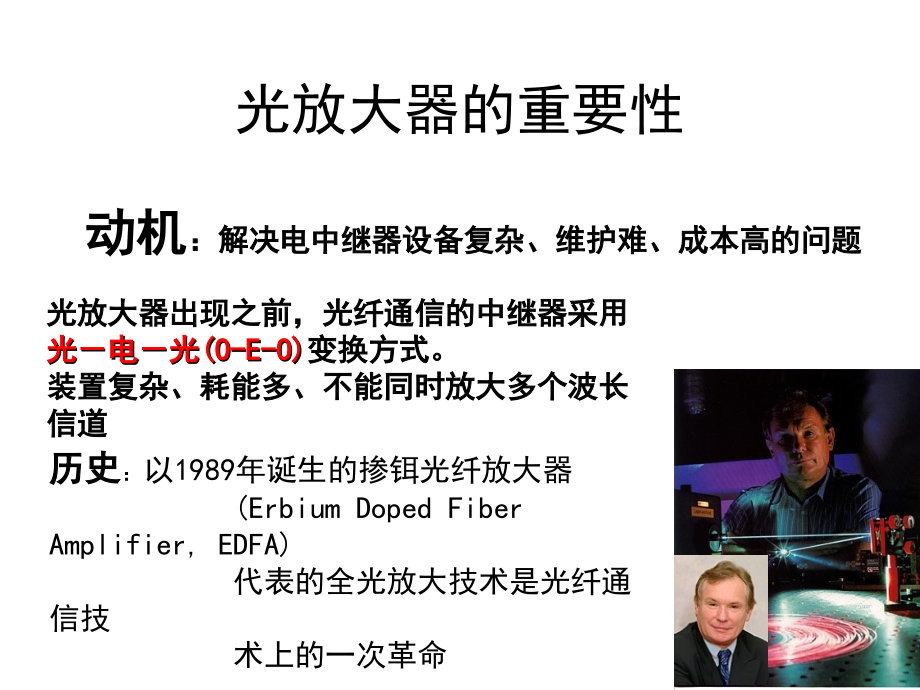

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,半导体光放大器,光放大器的重要性,动机,：解决电中继器设备复杂、维护难、成本高的问题,光放大器出现之前，光纤通信的中继器采用,光电光,(O-E-O),变换方式。,装置复杂、耗能多、不能同时放大多个波长信道,历史,：,以1989年诞生的掺铒光纤放大器,(,Erbium Doped Fiber Amplifier,EDFA),代表的全光放大技术是光纤通信技,术上的一次革命,影响,：,光放大器最重要的意义在于促使波分复用技术(,WDM),走向实用化、促进了光接入网的实用化,光放大器的出现，可视为光纤通信发展史上的重要里程碑。,光放大器的原理,光放大器的功能,：,提供光信号增益，以补偿光信号在通路中的传输衰减，增大系统的无中继传输距离。,在泵浦能量（电或光）的作用下，实现粒子数反转（非线性光纤放大器除外），然后通过受激辐射实现对入射光的放大。,光放大器是基于,受激辐射或受激散射,原理实现入射光信号放大的一种器件。其机制与激光器完全相同。实际上，光放大器在结构上是一个,没有反馈或反馈较小的激光器,。,半导体光放大器,SOA,R,1,R,2,I,半导体光放大器示意图,SOA,也是一种重要的光放大器，其结构类似于普通的半导体激光器。,半导体光放大器的放大特性主要决定于激光腔的反射特性与有源层的介质特性。,根据光放大器端面反射率和工作偏置条件，将半导体光放大器分为：,-,法布里珀罗放大器,(FP,SOA),-,行波放大器,(TW,SOA),SOA简介,随,半,导体激光器,特性的改善，,发,展了,FP,半,导体,光放大器，之,后开,始,对,行波式半,导体,光放大器的研究。,半,导体,光放大器由三五族的半,导体,合金所,制成,，如砷化,镓,等,放大波段,13001600 nm,，,涵盖,1300 nm,窗口,频带宽,大,于,40 nm,增益高,于,30 dB,SOA特点,尺寸小，易,制,作成,集成电,路,与集成光电路结合,使用。,结构较为简单,、功耗低、,寿命长,、成本低。,增益响应,相,当,快速，,适,用,于,交,换,及信,号处理等光网络应用中。,同,时,具,有,光放大及,信号处理,的能力，如,开关,功能等。,应,用在全光波,长变换,、光交,换,中。,SOA特点,与光纤,的耦合,损,耗太大,易受,偏振态影响(0.52 dB),噪声,指,数,高,(8 dB),易造成串音,易受,环境温,度,影响,，,稳定性较差,半导体光放大器,(SOA),p,n,外加正向偏压实现结区粒子数反转,外部光照导致受激辐射，信号光被放大,内部的自发辐射产生自发辐射噪声,(ASE),，它也会被放大,没有谐振腔的选择，,SOA,将同时输出,放大的光信号和自发辐射噪声,行波半导体光放大器,TW,SOA,与,FP,SOA,的区别在于端面的反射率大小，,TW,SOA,具有极低的端面反射率，通常在,0.1%,以下。,降低端面反射方法：倾斜有源区法、窗面结构。,TW,SOA,的增益、增益带宽和噪声特性都可以满足光纤通信的要求，但如下两个缺点限制着它在光纤通信中的实际应用：,对光信号偏振态的敏感性；,对光信号增益的饱和性。,SOA的应用,SOA的应用,SOA的应用,其他应用：,光波长转换,（,XGM,XPM,FWM）,光开关,：直接调制SOA的注入电流实现光的通断。特点：高速、无损,光信号处理器件。,半导体激光放大器,(SOA),未,来发,展方向,当输,入,信号过大时，将,使,SOA,增益,饱和,，造成放大,信号,的非,线,性失真，在光,网络,中，,经,多,级,串接放大,后,，,会,造,成,严重,的,信号,失真。,提高,饱和,功率的方法,增益,钳制(gain-clamp),光放大器,外加光,(holding light)结构,量子井,(MQW)结构,锥,形波,导结构,前,两,者缺,点为,降低未,饱和,增益,此课件下载可自行编辑修改，供参考！,感谢您的支持，我们努力做得更好！,
