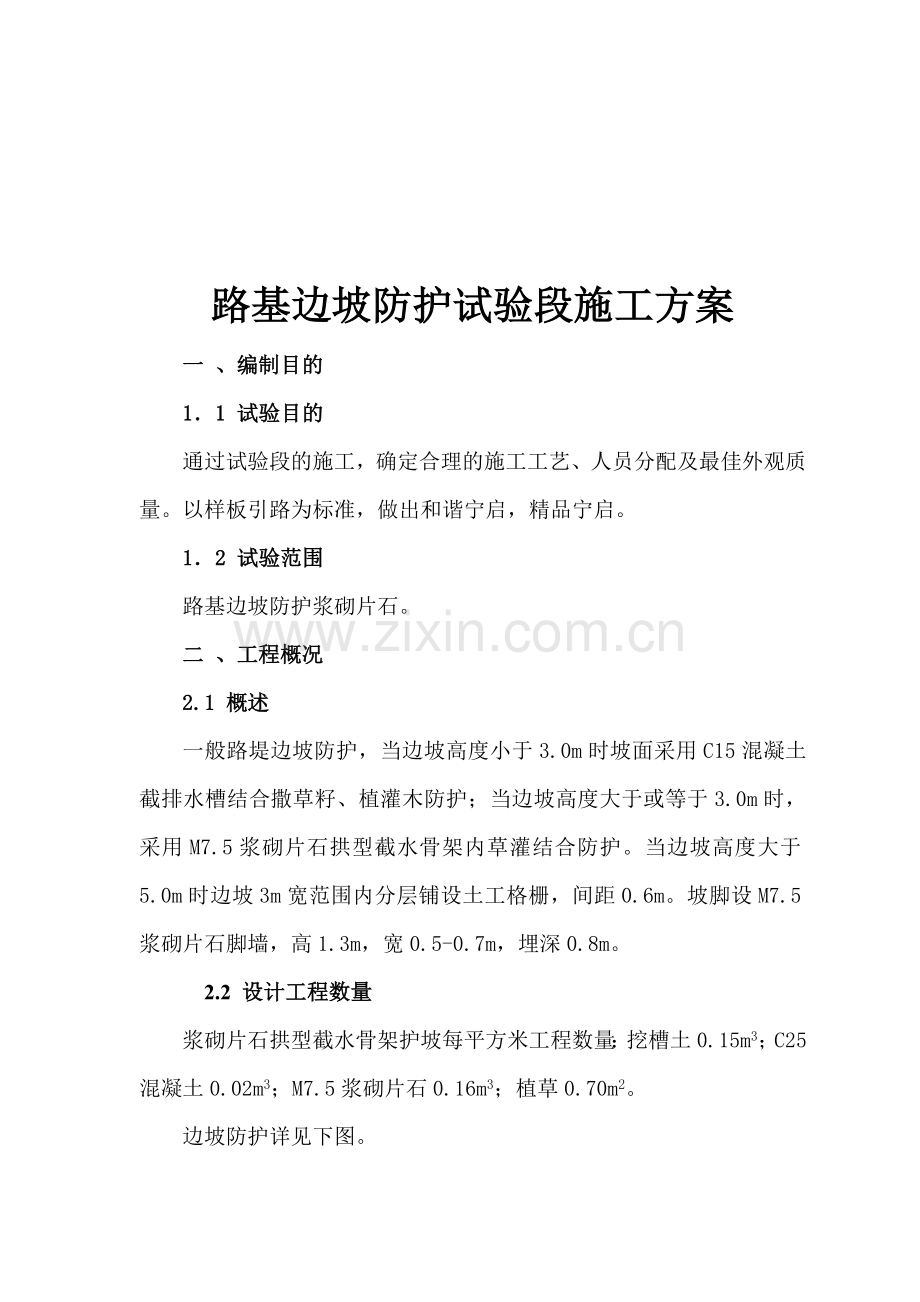

浆砌片石试验段施工方案1.docx

路基边坡防护试验段施工方案一 、编制目的11 试验目的通过试验段的施工，确定合理的施工工艺、人员分配及最佳外观质量。以样板引路为标准，做出和谐宁启，精品宁启。12 试验范围路基边坡防护浆砌片石。二 、工程概况2.1 概述一般路堤边坡防护，当边坡高度小于3.0m时坡面采用C15混凝土截排水槽结合撒草籽、植灌木防护；当边坡高度大于或等于3.0m时，采用M7.5浆砌片石拱型截水骨架内草灌结合防护。当边坡高度大于5.0m时边坡3m宽范围内分层铺设土工格栅，间距0.6m。坡脚设M7.5浆砌片石脚墙，高1.3m，宽0.5-0.7m，埋深0.8m。 2.2 设计工程数量浆砌片石拱型截水骨架护坡每平方米工程数量：挖槽土0.15m3；C25混凝土0.02m3；M7.5浆砌片石0.16m3；植草0.70m2。边坡防护详见下图。 2.3 试验段设置现区间路基K263+000K263+100路基基床底层已填筑完毕，并通过验收。综合本管段征地拆迁、料源、交通等情况分析比较，将试验段定在K263+000K263+100，全长100米。三、浆砌片石护坡施工方案3.1 施工工艺流程施工前准备测量放线坡面修整基础开挖基础、坡面浆砌勾缝浆砌片石。3.2 施工要求3.2.1 单个片石石料厚度不小于15cm，镶面材料应选择尺寸稍大并具有较平整表面，且稍加粗凿。在角隅处应使用较大石料，大致粗凿方正；3.2.2石料砌筑时应清洗干净，表面湿润，砂浆应捣实饱满。砂浆应采用小型拌和设备随拌随用，严禁人工就地拌和；3.2.3 所有石料应分层砌筑，当分段施工时，相邻段砌筑高度不大于1.2m；3.2.4砌筑的平缝应交错锁结，不得贯穿，接缝用瓜米砂浆填实，所有外露缝应砂浆勾缝；3.2.5每个工作日结束后，做好湿水养生工作，下一工作日开始时应凿除表面松散的砂浆，并湿水用砂浆满铺后进行砌筑；3.2.6 浆砌片石应采用挤浆法砌筑，确保灰缝饱满；3.2.7 护坡厚度均匀，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐；3.2.8 浆砌片石骨架嵌入坡面深度应符合设计要求，骨架表面应与坡面顺接。3.3 施工方法3.3.1 护坡放样路基填筑成型后，开始边坡的修整，并对坡面进行夯实处理。在确保路基边坡坡度准确，坡面平整，即可进行护坡的放样，放样严格按照设计图纸几何尺寸进行。3.3.2 护坡基础开挖护坡开挖采用人工与机械进行开挖，并严格按照图纸设计尺寸进行开挖。3.3.3 浆砌片石护坡砌筑(1) 原材料采用水泥：采用进场合格的P.O42.5水泥,并且保证使用中水泥存放符合要求。砂子：采用级配良好、质地坚硬、颗粒洁净的中砂。片石：用于浆砌工程的片石强度不得低于30MPa，片石砌筑前必须浇水湿润，并将表面灰尘、泥土冲洗干净。(2) 砌筑 施工时须挂线砌筑，并经常对其复核，以保证线型平顺、砌体平整。 砌体与坡面紧密结合，砌筑片石咬口紧密、错缝砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，砌体勾缝要牢固美观。 根据设计图纸位置设置伸缩缝和沉降缝的尺寸，按设计分段砌筑。 砌缝宽度、错缝距离应符合规定，勾缝坚固、整齐，深度和型式符合要求。(3) 养生、勾缝应在砂浆初凝后洒水覆盖养生714d。养护期间应避免碰撞、振动或受压。特别是每个工作班结束时要求整体养生一遍，并用水渗透过的麻袋覆盖，在每个工作班开始砌筑前也应将砌体表层砂浆用水浸透，方可开始砌筑。对护坡外露面进行M10砂浆勾缝处理，勾缝拟采用凹缝形式。并在勾缝之前对横、竖向缝内砂浆全部用水浸透。以防日后脱落。四、浆砌片石拱型截水骨架护坡试验段施工方案4.1 施工准备4.1.1 材料浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。4.1.2 施工设备小型运输设备、砂浆拌合机。4.1.3 施工场地对路堤边坡清理完毕后，合理组织施工，原材料的堆放、电力、水源的问题，特别要注意施工顺序及施工组织。4.2 施工技术要求4.2.1 拱型骨架净距宽高=3m3m，拱型骨架截面形式为L型，宽度为0.5m，主骨架截面为U型，宽度为0.6m，拱、骨架嵌入路堤边坡深度为0.4m、0.5 m，外露截水槽0.1m，厚度为0.1m。4.2.2 骨架以M7.5水泥砂浆砌片石砌筑，截水槽部分采用C15素砼预制块施工，保证为厚度为0.2m，宽度为0.1m。4.2.3 每4个拱设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深度为0.2m。4.2.4砼截水块的预制长度为0.5m，拱圈截水块直接预制拱形。砼排水槽、截水槽的预制长度为0.5m。4.2.5浆砌片石护肩挡墙泄水孔的间距为1.0m设置一个。4.2.6路基高小于3m时截水槽干砌片石护肩、脚墙设置沉降缝，沉降缝间距20.0m，沉降缝设置于排水槽中心。干砌片石护肩、浆砌片石脚墙抹面伸缩缝的间距从沉降缝开始2.5m设置一处。4.2.7路基高大于3m时，整个浆砌片石拱形截水骨架断面从干砌片石护肩、主骨架、至浆砌片石脚墙设置沉降缝，沉降缝间距14.4m（四个拱形截水骨架），沉降缝设置于主骨架中心。干砌片石护肩、浆砌片石脚墙抹面伸缩缝的间距从沉降缝开始3.6m设置一处。4.2.8砌体施工允许偏差应符合表4.2.8要求。 表4.2.8序号项目允许偏差浆砌片石干砌片石带截水沟浆砌片石混凝土预制块1平面位置50mm50mm50mm50mm2基底高程50mm50mm50mm50mm3坡顶高程-020mm-020mm-020mm-020mm4坡度0.5%0.5%0.5%5护肩，镶边及基础厚度、宽度不小于设计值不小于设计值不小于设计值不小于设计值6砌石厚度不小于设计值不小于设计值7垫层厚度不小于设计值不小于设计值不小于设计值8坡面平整度30mm30mm30mm10mm9骨架净距50mm10宽度及边槽高度不小于设计值11骨架厚度及嵌置深度不小于设计值12踏步宽度、厚度不小于设计值13混凝土板边长-3+ 6mm14对角线长-3+ 6mm15厚度- 2+ 4mm4.3 施工工艺方法下图施工工艺流程图控制，确保施工质量。骨架护坡施工工艺流程图见下图：测 量 放 线边 坡 清 刷砌 筑 骨 架 护 坡坡 面 植 草结 束检 查 验 收骨架护坡施工工艺流程图(1) 路堤分段成型后，安排人工按照设计边坡坡率挂线清刷修整边坡、拍实，使坡面平整。(2) 边坡清理完成后按设计型式、尺寸对骨架挂线放样，确定伸缩缝和浆砌踏步的具体位置后再进行基坑沟槽的开挖。(3) 基坑开挖的断面尺寸符合设计要求，基坑开挖完成并报监理工程师检查合格后，方可进行基础圬工的施工。(4) 因为基坑是土质基坑，砌筑骨架基础时直接采用座浆法砌筑。(5) 砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。 (6) 路堤边坡铺有土工格栅时，土工格栅应从肋底开始铺起，避免挖肋时破坏土工格栅。(1) 拱型骨架的放线需要从路基顶面高程开始，按照设计图纸向下排列，但是在施工过程中要从基础做起。(2) 拱型骨架之间的伸缩缝完全贯通整个主骨架，深度为0.2m，并用沥青麻筋填塞。(3) 拱型骨架顶端有0.5米的镶边，拱型骨架的位置要符合设计要求，不得侵占路基。五、施工质量控制5.1 原材料质量：砂、片石、水泥进场后按规范进行检测，抽检合格后方可使用，严禁使用风化和有水锈的石料。水泥必须附有出厂合格证等质量证明文件。5.2 严格按施工配合比拌制砂浆，保证计量正确。现场来料后，及时将原材料按规定取样送试验室确定配合比。现场材料配合比计量偏差不得超过下列数值：水泥和外掺混合材料按重量计为2%，骨料按重量为3%，水按重量计为2%。5.3 在砌筑基础、骨架时，均采用挤浆法操作，拌制水泥砂浆严格计量，每个工点有专人负责计量工作，严格按照施工配合比配料。5.4 砌体的砂浆强度、平面位置、断面尺寸、平整度、坡率、砌缝等符合要求，砌体表面必须平顺、圆滑、砂浆饱满且勾缝均匀、平顺、无脱落现象，无通缝、三角缝和瞎缝。六、安全保证措施6.1 狠抓安全制度的落实，定期和不定期的进行安全生产检查，对未按制度落实的部门和人员坚决按安全奖惩责任制度落实。6.2 严格按安全操作规程操作机械设备。6.3 加强施工现场安全保卫，对较复杂的施工工地要设有醒目的安全标志，并派专人管理安全，施工全线都要有安全标志、标牌、警示标语。七、环境保护措施7.1 弃土必须运至弃土场，严禁随意抛弃，施工垃圾及时清运，适量洒水，减少扬尘，弃土场与取土场可综合利用。7.2 水泥等散装材料，采取室内存放，运至工地后用棚布覆盖，卸运时采取必要措施。7.3 施工现场架设搅拌设备时，安设除尘装置。7.4 防止水污染的措施7.5凡需进行砼、砂浆等搅拌作业的现场，必须设置沉淀池，使清洗机械和砼输送泵管的废水经过沉淀后，方可排入污水管道，亦可回收用于洒水降尘。7.6 凡进行施工作业产生的污水，必须控制污水流向，防止蔓延，并在合理的位置设置沉淀池，切勿直接排入当地农田或河流。7.7 施工过程中严禁将含有污染的物质或可见悬浮物的水排入河渠、水道。所有机械废油回收利用或妥善处理，严禁随意泼倒。
