砌体工程室外管道工程施工.ppt

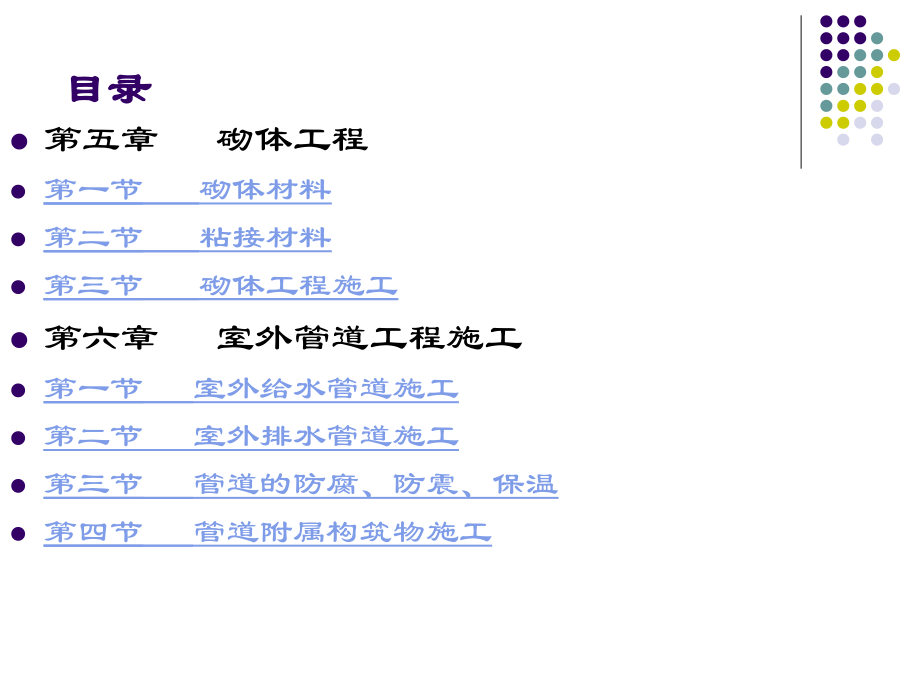

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,给水排水工程施工,目录,第五章 砌体工程,第一节 砌体材料,第二节 粘接材料,第三节 砌体工程施工,第六章 室外管道工程施工,第一节 室外给水管道施工,第二节 室外排水管道施工,第三节 管道的防腐、防震、保温,第四节 管道附属构筑物施工,第五章 砌体工程,砌体工程是指砖、石砌块和其他砌块的施工。砌体也就是由块体和砂浆砌筑而成的整体材料。,砌体工程施工包括材料准备、运输、搭设脚手架和砌筑等内容。,砌体工程所用材料主要是砖、石或砌块以及粘接材料（包括砌筑砂浆）等,一、普通粘土砖,普通粘土砖是采用耐火度为1350,C的易熔粘土经1050,C的高温焙烧而成。具有较高的强度、抗冻性及耐水性。尺寸为,240,115,53mm的立方体,，自重为1819kN/m,3,。根据尺寸偏差、弯曲程度、缺棱掉角、,第5.1节 砌体材料,一、砖,我国采用的砖按所用材料可分为：黏土砖、页岩砖、煤矸石砖、粉煤灰砖、硅酸盐砖等；按焙烧与否可分为：烧结砖于非烧结砖等；按砖的密实度可分为：实心砖、空心砖、多孔砖及微孔砖等,。,二、石材,石材主要来源于重质岩石和轻质岩石。质量密度大于1800kg/m,3,者为重质岩石，质量密度不大于1800kg/m,3,者为轻质岩石。,砌筑用的石材根据加工后的外形规则程度分为料石及毛石两类。,2.石膏,石膏亦属气硬性胶凝材料，由于孔隙大、强度低，故不在耐水的砌体中使用。,3.水泥,砌筑砂浆所用的水泥应保持干燥，分等级、标号、出厂日期堆放。水泥砂浆采用的水泥，其强度等级不宜小于32.5级；水泥混合砂浆采用的水泥，其强度等级不宜小于42.5级。,4.砂,砂浆所用的砂，一般采用质地坚硬、清洁、级配良好的中砂。其粒径不大于2.5mm；砌石用砂的最大粒径应不大于灰缝厚度的1/41/5。对于抹面及勾缝的砂浆，应选用细砂。,5、水,拌制砂浆所用的水应该满足混凝土拌制用水标准的要求。,二、砂浆的技术性质,新拌制的砂浆应具有良好的和易性，以便于铺砌，砂浆的和易性包括流动性和保水性两方面。,(,一,),流动性,砂浆的流动性也称稠度，是指在自重或外力作用下流动的性能。矽浆的波动性与胶结材料的用量、用水量、砂的规格等有关。砂浆流动性用砂浆稠度仪测定。,(,二,),保水性,砂浆混合物能保持水分的能力，称保水性，指新拌砂浆在存放、运输和使用过程中，各项材料不易分离的性质。保水性好的砂浆，不仅能获得砌体的良好质量，同时可以提高工作效率。在砂浆配合比中由于胶凝材料不足则保水性差，为此，在砂浆中常掺用可塑性混合材料,(,石灰育或粘土膏,),即能改善共保水性能。,(三)砂浆的强度,砂浆强度(标号)是以边长为7.07,7.07,7.07cm 6块立方体试块,按标准养护(温度为203,C。相对湿度为6080%)，28天的抗压强度值确定的。砂浆的旧,标号有4、10、25、50、100号五种，新级别有：,M,15,、M,10,、M,7.5,、M,5,、M,2.5,、M,1,、M,0.4,。,影响砂浆抗压强度的因素较多。在实际工程中，要根据材料组成及其数量，经过试验而确定抗压强度的值,三、砂浆的种类,根据砂浆的作用分为砌筑砂浆、抹面砂浆及防水砂浆等。,1,、,砌筑砂浆,砌筑砂浆要根据工程类别及砌体部位选择砂浆的标号，在建筑工程中，办公楼多采用,M,10,砂浆；平房宿舍,M,5,砂浆；食堂、仓库、锅炉房、变电室等采用,M,10,砂桨；检查井、雨水口、化粪池等采用M,3,砂浆。,2,、,抹面砂浆,抹面砂浆应分为两层或三层完成、第一层称底层，最后一层为面层。中间层为结构层。,在土建工程中，用于地上或干燥部位的抹面砂浆，常采用石灰砂浆或混合砂浆，在易碰撞或潮湿的地方，应用水泥砂浆。,3,、,防水砂浆,制做防水层的砂浆叫做防水砂浆。这种砂桨用于砖、石结构的贮水或水处理构筑物的抹面工程中。由于对变形较大或可能发生不均匀沉陷的建筑物，不宜采用此类刚性防水层。,防水砂浆可以在水泥砂浆中，掺入防水剂以提高抗渗能力。常用的防水剂有氯化物金届盐类防水剂，水玻璃防水剂及金属皂类防水剂等。这些防水剂在水泥砂浆硬化过程中，生成不透水的复盐或凝胶体，以加强结构的密实度。,四、砂浆的制备与使用,砂浆的配料应准确。水泥、微沫剂的配料精确度应控制在,2%以内。其他材料的配料的精确度应控制在5%以内。,1、砂浆搅拌,砂浆应采用机械拌合，自投料完算起，搅拌时间应符合下列规定：水泥砂浆和水泥混合砂浆不得少于2min；水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；掺有机塑化剂的砂浆，应为35min。无砂浆搅拌机时，可采用人工拌和，应先将水泥与砂干拌均匀，再加入其他材料拌和，要求拌和均匀。,2、砂浆使用,砂浆拌成后和使用时，均匀盛入贮灰斗内。如砂浆出现泌水现象，应在砌筑前再次拌合。砂浆应随拌随用,。,第5.3节 砌体工程施工,砌体是由不同尺寸和形状的砖、石或块材使用砂浆砌成的整体,一、砖砌体施工,砖砌体的砌筑通常包括找平、放线、摆砖样、立皮数杆、挂准线、铺灰、砌砖等工序。,（一）砌砖前准备,1、材料准备,2、找平、放线、制作皮数杆,1）找平,2）放线,3）立皮数杆,（二）砌体的组砌形式,1、砖基础组砌形式,砖基础由墙基和大放脚两部分组成，墙基与墙身同厚。,2、砖墙组砌形式,普通砖墙立面的砌筑形式通常有一顺一丁，三顺一丁，梅花丁。,（三）砖砌体砌筑工艺,砌筑砖砌体的一般工艺包括摆砖、立皮杆数、盘角和挂线、砌筑、标高控制等,（四）砖砌体质量保证措施,砖砌体的质量要求可概括为：横平竖直、砂浆饱满、组砌得当、接搓可靠。,二、石砌体施工,石砌体一般用于水处理塘、水体堤岸、挡土墙、构筑物基础及检查井等。,（一）材料要求及石料加工,1、材料要求,石砌体所用的石材应质地坚实，无风化剥落和裂纹，强度等级必须符合设计要求。,2、石料加工,石料加工技术，包括修边打荒、粗打、一遍凿、二遍凿等,（二）基础施工,（三）石墙体施工,三、抹灰,抹灰是对砌体表面进行美化装饰，并使建筑物达到一定的防水防腐蚀等特殊要求的工程。,抹灰分为一般抹灰工程、饰面板工程和清水砌体嵌缝工程。在给水排水工程中一般均采用防水砂浆对砌体、钢筋混凝土的贮水或水处理构筑物等进行抹灰。,第六章 室外管道工程施工,室外地下管道开槽施工内容：,下管、排管、稳管、接口、质量检查与验收等,。管道安装前，应检查沟槽开挖、堆土情况是否符合规定，并检查沟槽尺寸、边坡、地基情况，同时，还应检查管材、管件及配件等是否完好并符合设计要求。,第6.1节 室外给水管道施工,一、下管与排管,（一）下管,下管应以施工安全、操作方便、经济合理为原则，考虑管径、管长、管道接口形式、沟深等条件选择下管方法。,1、人工下管,（1）压绳下管,（2）后蹬施力下管法,（3）木架下管法,2、起重机下管,采用起重机下管时，根据沟深、土质等定出吊车距边沟的距离、管材堆放位置、起重机往返路线等。,（二）排管,在把管子下入沟槽之前，应先在槽上排列成行，称排管。,1、排管方向,对承插接口的管道，一般情况下宜使承口迎着水流方向排列；这样可以减少水流对接口填料的冲刷，避免接口漏水；在斜坡地区铺管。以承口朝上坡为宜。,2、对口间隙与环向间隙要求,3、管道自弯借转,一般情况下，可采用90,弯头，45 弯头，22 弯头进行管道转弯，如果弯曲角度小于11 时，则可采用弯道自弯借助作业。,二、管材及管道接口,（一）铸铁管及其接口,1、管材性能及规格,铸铁管用做给水管道管材主要有能承受较大内水压力，耐腐蚀性强并且价格较钢管低廉等优点。但因铸铁管为脆性材料，在运输方法不当时易撞坏。,2、承插式刚性接口,承插式铸铁管刚性接口填料由嵌缝材料敛缝填料组成。常见填料为麻石棉水泥、橡胶圈石棉水泥、橡胶圈膨胀水泥砂浆、麻铅等,3、承插式柔性接口,上面几种承插式刚性接口，抗应变能力差，受外力作用容易产生填料碎裂与管内水外渗等事故，尤其在软弱地基地带和强震区，接口破碎率高，为此，可采用柔性接口。,目前，国内外将刚性接口改用柔性接口的很多，主要措施是把铸铁管的承插口型式加以改造，使其适应一个特殊形状的橡胶圈做为挡水材料，外部不须做填料。,4、给水管网铸铁管及其配件结构图,（二）钢筋混凝土压力管及其接口,1、管材性能及规格,预应力混凝土管可以代替钢管或铸铁管用做给水管道中。它可节约金属材料90%以上，并具有耐电化学腐蚀的性能。由于混凝土中有预应力钢丝，抗裂性能较强。,预应力混凝土管大多为承插式接口，仅用一个橡胶圈，适用于地基不均匀或地震地区。橡胶圈埋在地下，耐老化性能可达数l0年之久。,承插式预应力混凝土管的自重较大，材质脆，在运输及安装时需加强保护。另外，在管网中尚无相应的管件配备。,2、外观检查与胶圈选择,（1）外观检查,（2）橡胶圈的选择,3、管道安装,承插式钢筋混凝土管是靠挤压在环向间隙内的橡胶圈来密封的,。,（三）钢管及接口,钢管常用于长距离输水管道及城市中的大口径给水管道，室内管道及各种工艺管道也常用钢管做为管材。钢管的强度及抗应变性能比铸铁管和预应力混凝土管均强，同时接口简便。但钢管成本高，耐腐蚀性差。,钢管有热轧无缝钢管和有纵向及螺旋焊缝的焊接钢管。直径较大的钢管通常在加工场用钢板卷圆、焊接而成。,钢管的接口多为焊接，如气焊、电弧焊、接触焊等方式。此外也有法兰盘接口和各种柔性接口型式。,三、管道质量检查与验收,（一）给水管道的试压,管道试压是管道施工质量检查的重要措施，其目的是衡量施工质量，检查接口质量，暴露管材及管件强度、缺陷、砂眼、裂纹等弊病，以达到设计质量要求，符合验收条例。,1、确定试验压力值,2、水压试验前的准备工作,（1）分段,为了水压试验的可行性和便于工作人员的联络及对管口的检查，每试压段长度不宜大于lkm，非金属管道应更短些，过河、架桥及穿越障碍地段，应单独进行试压。,（2）排气,（3）泡管,（4）仪表及加压设备,（5）支设后背,3、水压试验方法,（1）管道强度试验（又称落压试验）,管道强度试验的根据是：如果管道漏水，漏水量与压力降的速度成正比。但这只限于管内空气被排尽才是正确的。,（2）管道严密性试验（又称渗水量试验）,管道严密性试验是根据在同一管段内，压力相同、压降亦相同，其漏水量相同的原理来检查管道的漏水情况的。此法可消除管内残留空气对试验精度的影响，可以直接测得漏水量。,（二）管道安装允许偏差与检验方法,（三）管道冲洗与消毒,1、管道冲洗,（1）冲洗目的与合格要求,（2）冲洗注意事项,（3）冲洗水来源,2、管道消毒,生活给水管道消毒应采用不低于20mg/L氯离子浓度的清洁水浸泡24h，再次冲洗，直至水质部门取样化验合格为止。,第二节 室外排水管道施工,一、稳管,稳管是排水管道施工中的重要工序，其目的是确保施工中管道稳定在设计规定的空间位置上。,（一）位置,对中即是使管道中心线与设计中心线在同一平面上。,1、中心线法,在连接两块坡度板的中心钉之间的中线上挂一垂球，当垂球线通过水平尺的中心线时，表示水管已对中。,2、边线法,即把坡度板上的中心钉移至一例的相等距离，以控制管子水平直径处外皮与边线间的距离为一常数，则管道即处于中心位置。,（二）高程,管道的高程控制是利用坡度板上的高程钉。两高程钉之间的连线即为管底坡度的平行线。该高程线任何一点到下部的垂直距离称下反数。利用高程尺上的不同下反数，控制共各步高程。,（三）稳管施工要求,1、稳管高程应以管内底为准；调整管子高程时，所垫石块、土层均应稳固牢靠。,2、为便于勾缝，当管道沿直线安装时，管口间的纵向间隙应符合要求。,3、采用混凝土管座时，应先安装混凝土垫块。稳管后应及时浇筑混凝土。,4、稳管作业应达到平、直、稳、实的要求。,二、管材及其接口,（一）混凝土管与钢筋混凝土管及其接口,（二）塑料类排水管,（三）排水铸铁管、陶土管及其接口,（四）大型排水渠道施工,三、排水管道闭水试验,（一）闭水试验,闭水试验是在要检查的管段内充水并具有一定的水头，在规定时间内观测漏水量。,（二）闭水试验允许渗水量,第6.3节 管道的防腐、防震、保温,一、管道的防腐,（一）管道外层腐蚀的防止方法,1、覆盖式防腐处理,（1）非埋地钢管的油漆防腐,（2）埋地钢管的外防腐层,（3）预（自）应力钢筋混凝土管防腐,2、电化学防腐,（1）排流法,（2）阴极保护法,（二）防止管道内腐蚀的方法,1、常用的内衬材料及其配合比,（1）水泥砂浆材料,（2）聚合物改性水泥砂浆涂衬,二、管道的防震,（一）管道防震能力验算,（二）管道与构筑物施工防震措施,三、管道的保温,管道保温的基本原理是在管内外温差一定的条件下，在管道外表面设置隔热层，利用导热系数小的材料，热转移也必然小的特点，从而使管内基本上保持原有温度。,（一）保温结构的组成,保温结构一般由下述部分组成：,防绣层、保温层、防潮层、保护层、防腐层及其识别标志。,（二）保温层施工,第四节 管道附属构筑物施工,一、井室施工,二、进出水口构筑物施工,三、管道支墩施工,一、井室施工,(一)一般要求,各类井室的井底基础应与管道基础同时浇筑。,（二）阀门等给水附件井施工,（三）排水检查井,（四）雨水口施工,（五）质量要求,二、进出水口构筑物施工,进出水口一般分为一字式翼墙和八字式翼墙两种。一字式用于与渠道顺连，八字式用于与渠道成90135交错相接。,进出水口若采用石砌时，可采用片石、料石、块石等。有冰冻情况下不可采用砖砌。,三、管道支墩施工,压力管道为防止管道内水压通过弯头、三通、堵头和叉管等处产生拉力，以至接头产生松动脱节现象，为了保护管道不受损害，应根据管径大小、转角、管内压力、土质情况以及设计要求设置支墩或锚定结构。,
