公路路基施工技术课件.ppt

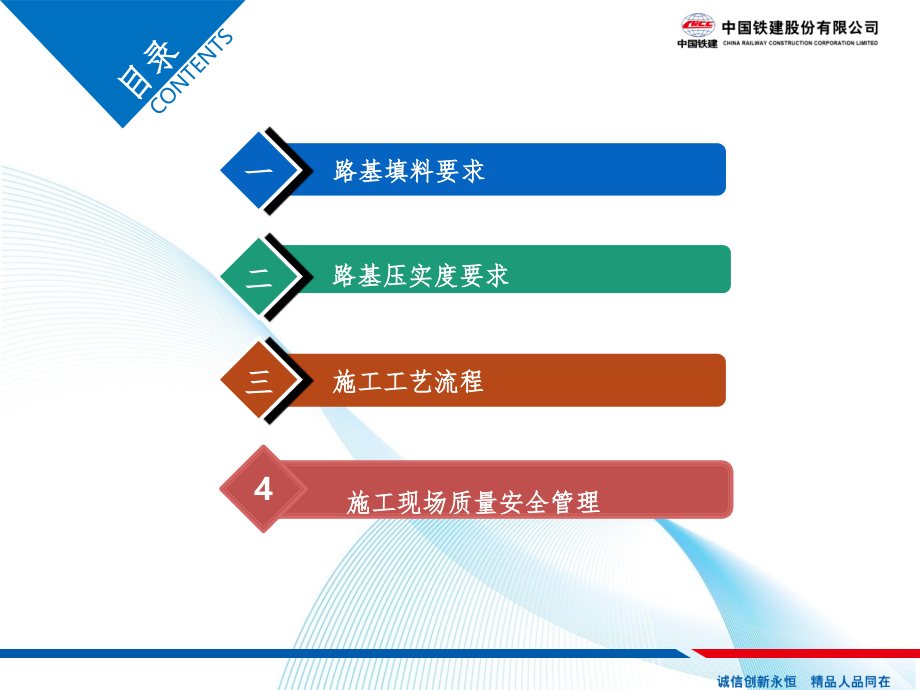

重庆铁发双合高速公路有限公司,诚信 创新 永恒 精品 人品 同在,二一八年一月,公路路基施工技术,目录,CONTENTS,路基填料要求,一,压实度要求,二,施工工艺流程,三,4,路基压实度要求,施工现场质量安全管理,FIRST,第一部分,路基填料要求,路基填料要求,一,STEP,01,STEP,02,STEP,03,STEP,04,地面表层的种植土含有各种草根和有机杂质，时间长容易腐烂，引起路基沉陷，所以对填方段和利用挖方段的原地面要消除表土,路基范围内的树根要全部挖掉，坑穴填平夯实，在清理地表后要整平压实。,填方路基应优先利用挖方路段及隧道废弃土石方，不得利用泥炭、淤泥、易崩解岩石及高液限粘土填筑路基。本项目可利用的路基填料类型有残坡积碎石土、开山石碴及隧道废弃石方。,液限大于,50%,、塑性指数大于,26,的细粒土，以及膨胀土不得直接作为路堤填料。,当采用细粒土作填料时，土的含水量应接近最佳含水量，当含水量过高时，应采取晾晒或掺入石灰、水泥、粉煤灰等材料进行处治。,FIRST,第二部分,路基压实度,要求,路基压实度要求,二,序号,检查项目,规定值或,允许偏差,检查方法和频率,1,压实度,%,零填及挖方（,m,）,0-0.3,对粗粒土和路面结构采用灌砂法、水袋法，必要时采用钻孔取样蜡封法；对于细粒土，按照土工试验规程，环刀法和灌砂法两种试验方法均可采用。,2,0-0.8,96,3,填方,（,m,）,0-0.8,96,4,0.8-1.5,94,5,1.5,93,高填方路段路堤底压实度不小于,90,；,路堤,填土高度小于路床厚度（,80cm,）时，基底压实度不宜小于,96,。,路堤,基底原状不符合,公路路基施工技术规范,（,JTJF10-2006,）,要求时，要进行换土，且换填深度不小于,30cm,，或根据地下水、地质等情况确定深度，换填水稳性好的材料，换填土按路堤压实标准压实。,FIRST,第三部分,工艺流程,施工工艺流程,三,外业交桩后，施工单位应立即组织全面复测，并提交“导线点、水准点复测报告”报驻地办检测。然后由总监办组织驻地办、施工单位三方签字确认。,1,施工工艺流程,三,在挖方曲线段对中桩进行加密，避免路堑挖方不到位，出现二次征地。,2,施工工艺流程,三,征地拆迁完成后，原地面撒白灰确定红线边界,3,施工工艺流程,三,将路幅范围内、取土坑的原地表层腐殖土、表土、草皮等进行清理。,4,施工工艺流程,三,路基范围内的树根要全部挖掉，坑穴填平夯实。,5,施工工艺流程,三,清出外运表层土，表层土宜充分利用,6,施工工艺流程,三,水稻田排水疏干是十分重要的工序，应重视水稻田排水疏干工作，有了干燥的原地面，才能对原地面进行技术处治。,7,施工工艺流程,三,8,原地面清表,施工工艺流程,三,原地面清表后路堤基底，应完成临时排水设施，确保施工作业面不积水；边沟应排水流畅，确保水流畅通。,9,施工工艺流程,三,地表种植土、腐殖土清表后路基基底平整。,10,施工工艺流程,三,路基基底压实，路基基底的压实度不应小于,90%,，基底经检验合格后，根据自卸车容量计算堆土间距，应打方格网，均匀上土。,11,施工工艺流程,三,压实检测合格后，打方格网，均匀上土，同一水平层路基的全宽应采用同一种填料，不得混合填筑。填土路堤：路床填料最大粒径,100mm,、路堤填料最大粒径,150mm,。,12,施工工艺流程,三,运土车辆路基填土，控制填土厚度，必须根据设计断面分层填筑、分层最大松铺厚度应根据实验确定，原则上不超过,30cm,，严格实行“划格上土，挂线施工，平地机整平”。,13,施工工艺流程,三,用推土机按设计松铺厚度在整个路基宽度内进行推铺。,14,施工工艺流程,三,推土机初步推平后，应用平地机精平，形成路拱，经测定厚度后，在最佳的含水率时进行碾压。,15,施工工艺流程,三,当土的含水量偏高时，可采用农用机械对路基翻晒抓紧施工。,16,施工工艺流程,三,17,需要采用晾、晒、风干等方法使土达到最佳含水量，在这种状态下才能碾压，同时也可使碾压效果满足设计及规范要求，确保工程质量。在碾压期间，施工过程不能中断，以免被阴雨、高温等自然气候影响，防范已经达到要求的土壤中含水量出现幅度较大的变化，影响工程质量。,施工工艺流程,三,18,碾压时，采用震动压路机进行施工，每一层压实厚度的宽度不小于设计宽度。填土路基上下路床,0-80cm,范围内压实度不应小于,96%,，路堤填土压实度不应小于,94%,，压路机碾压行使速度不得超过,4km/h,，碾压应达到无漏压、无死角，确保压实均匀，经监理抽检合格后方能进入下一道工序。,施工工艺流程,三,当填方路堤分几个作业段施工时，两段交界处如在不同时间填筑，则先填段路段，应按,1:1,坡度分层留台阶，台阶宽度,2m,，每层碾压到边，逐层收坡，如能交替填筑，则应分层相互交易搭接，搭接长度不小于,2m,。,19,施工工艺流程,三,20,路堤填筑时，应从底最低处起分层填筑，逐层压实，当原地面纵坡大于,12%,或横坡陡于,1:5,时，应按设计要求挖台阶，或设置横坡度向内并大于,4%,、宽度大于,2m,台阶。,施工工艺流程,三,21,格栅采用钢塑格栅，抗拉强度,80KN/m,，延伸率,3%,。,施工工艺流程,三,22,横向填挖交界：为了减少填挖交界处的不均匀沉降，在填挖交界处路床范围内铺设三层土工格栅，格栅自路床底开始设置，层间距,0.3m,，伸入挖方区,8.0m,，伸入填方区,8.0m,；,纵向填挖交界：当地表坡度陡于,1:2.5,且沟谷填方高度大于,8,米时，在填挖交界处的填方区设置长度不小于,8.0m,的填方过渡段，过渡段应选用级配较好的砾类土、砂类土、碎石或中硬岩石片碎屑填筑。并在填挖交界处路床范围内铺设三层土工格栅，格栅自路床底开始设置，层间距,0.3m,，伸入挖方区,8.0m,，填方段土工格栅长度应覆盖过渡区，延伸至一般填方区的长度不小于,5.0m,。,施工工艺流程,三,23,路堤填土宽度每侧应宽于填层设计,50cm,，压实宽度不小于设计宽度，以确保路基修整边坡后路基边缘压实度满足规范和设计要求。,施工工艺流程,三,24,随着填方高度的增加，路基顶应设置截水埂，截水埂应开口设置临时排水沟，其间距不得大于,50m,。,施工工艺流程,三,25,路基临时排水沟采用机砖砌筑，砂浆抹面，以避免雨水冲刷边坡。,施工工艺流程,三,26,按设计坡率刷边坡，边坡刷土外运。,施工工艺流程,三,27,当路堤高度大于,8.0m,小于,20m,时，上部边坡采用,1:1.5,，下部边坡采用,1:1.75,，于,8.0m,高处设,2.0m,平台。,施工工艺流程,三,28,大于,8m,的高填方路基，必须采用冲击压路机进行冲击补强。冲击碾压不得代替常规碾压，路基冲击碾压前必须经检验（“五度”检测）合格，并进行高程检测。,原则上，路基每填高,2m,冲击碾压一次，每次,20,遍，并通过实验确定，路面地面（挖方段为石方的路段除外）顶面倒数第二层全线冲击碾压一次。,施工工艺流程,三,填石路堤填料粒径不应大于,50cm,，并不宜超过层厚的,2/3,，不均匀系数宜为,15-20,。路床底面以下,40cm,范围内，填料粒径应小于,15cm,。,29,施工工艺流程,三,填石路基需配备大功率重型压实机具（冲击夯）进行冲击补强；路堤施工前应先修筑试验段，确定满足规范对孔隙率标准的松浦厚度、压实机械型号及组合、压实速度及压实遍数、沉降差等参数的要求。,30,施工工艺流程,三,施工时应随时记录喷浆压力、喷浆量、钻进速度、提升速度等有关参数的变化。当发现喷浆量不足时，应整桩复打。,水泥搅拌桩施工现场施工前应予以平整，清除地上和地下的障碍物，并放样。,施工过程中，如因故停浆，应将搅拌头下沉至停浆点以下,0.5m,处，待恢复供浆时，再喷浆搅拌提升；若停机超过,3h,宜先拆卸输浆管路，并妥加清洗。,搅拌机预搅下沉时，不宜冲水，当遇到硬土层下沉太慢时，可适量冲水；,水泥搅拌桩,施工注意事项,31.,施工工艺流程,三,水泥搅拌桩施工图示,施工工艺流程,三,挖方路基，应先完成临时排水设施，确保施工作业面不积水；截水沟应与排水系统连接顺畅，确保水流畅通，土方开挖应自上而下进行，不得乱挖、超挖，严禁掏底开挖，按设计图进行，坡面一次成形，且应开挖一级、防护一级。,32,施工工艺流程,三,挖方路段上方侧设置堑顶截水沟，且截水沟设置在挖方边坡顶,5.0m,外。,33,施工工艺流程,三,截水沟截面尺寸采用,6060cm,矩形截面，沟身采用,30cm,厚,M7.5,浆砌片石加固，砂浆强度合格率为,100,，排水工程铺砌厚度、基础垫层宽厚、断面尺寸合格率,95%,。,34,施工工艺流程,三,35,填方路段设置,30cm,厚,M7.5,浆砌片石排水沟，纵坡顺直，曲线线行圆滑；沟底平整、稳定，无贴坡，排水畅通，浆砌片石，嵌缝均匀、饱满、密实，勾缝平顺无脱落、美观，缝宽均衡协调；砌体咬扣紧密；抹面平整、压光、顺直，无裂缝，空鼓。,施工工艺流程,三,挖方路段设置,30cm,厚,C20,混凝土矩形盖板边沟，确保沟体线性美观，达到线性顺直、圆滑。,36,施工工艺流程,三,37,涵洞应在盖板安装或浇筑后，在洞身两侧对称分层回填压实。顶面填土压实厚度大于,50cm,时，方可通过重型机械和汽车。,施工工艺流程,三,结构物回填前，应在台背用油漆画好每一层的松浦厚度标志线，每层松浦厚度不得大于,20cm,，于路堤交界处应挖台阶，台阶宽度不小于,1m,，并分层回填压实。,38,施工工艺流程,三,39,M7.5,浆砌片石拱形骨架（导水槽式）护坡。,施工工艺流程,三,40,路堤,M7.5,浆砌片石拱形骨架导水槽式。,施工工艺流程,三,41,M7.5,浆砌片石菱形骨架护坡：适用于填方边坡高度大于,4.0m,的土质路堤和土石混填路堤边坡防护。,施工工艺流程,三,42,锚杆框架防护：适用于边坡坡率,1:0.5,1:1.0,，坡高大于,20m,，边坡整体稳定，局部有楔形体滑落的微风化强风化岩质边坡防护。框架内边坡可根据边坡岩土体的完整程度、风化程度、边坡坡率等选择采用挂三维网喷播植草、挂铁丝网喷有机基材、植生袋防护或不防护。,施工工艺流程,三,43,路堑边坡绿化,施工工艺流程,三,44,三阶段：准备阶段施工阶段竣工阶段；,四区段：填筑区段,-,平整区段碾压区段检测区段；,八流程：施工准备场地清理分层填筑摊铺平整洒水晾晒碾压夯实检测签证路基整修。,施工工艺流程,三,45,检测频率：测定代表弯沉值时，应以每公里每一双车道为一评定路段。每路段检查,80,100,个点。对多车道公路必须按车道数与双车道之比，相应增加测点数，路基优质工程质量目标：路基宽度、分层压实层厚及压实度、顶面弯沉等指标合格率达到,100%,。,施工工艺流程,三,46,挖方路段设置,30cm,厚,C20,混凝土矩形盖板边沟,施工工艺流程,三,47,施工完成后的涵洞,施工工艺流程,三,48,施工完成的路基通道等待验收,三,三,施工工艺流程,重点强调项目,平地机整平,填土松铺厚度不得超过,30CM,，压路机不得少于,25T,三,三,施工工艺流程,三,三,施工工艺流程,压实度检测方面，施工现场每层填土碾压完成后，现场监理人员及时将需要检测的段落发给总监办检测工程师，检测工程师及时填写工作联系单到检测中心，由检测中心负责检测，在检测压实度时，现场监理人员要全程跟踪，顺便在检测压实度基础上检测填土层厚。,三,三,施工工艺流程,现场抽检路基填土层厚,三,三,施工工艺流程,待试验段总,结完成情况，总监办及时,将全线的各区虚铺厚度、压实厚度、松铺系数三个指标汇总成一张表格，印发给所有路基监理员，按照总结指标控制，检测过程中一旦发现层厚超标，必须返工处理。,合安高速公路,*,标路基首件工程验收指标汇总表,三,三,施工工艺流程,雨季施工时，边坡做好临时排水设施：拦水梗、急流槽,三,三,施工工艺流程,特殊路基施工,1,、软基换填流程：原地面放样换填范围、深度确定（该项工作根据静力触探成果，由四方共同商定）原地面四方联测承包人进行开挖作业对开挖完成后的地面再次四方联测承包人按照路基填筑程序进行逐层填筑填筑完毕，再次四方联测。,2,、片石换填时每层填筑厚度以不超过,50cm,为宜，片石最大面尺寸以,30-50cm,为宜，强度不得低于,15Mpa,。,三,三,施工工艺流程,93,（如有,93,顶）、,94,区顶交验,路基填筑进入,93,、,94,区顶，必须进行转区交验。交验前，承包人必须整理齐全自检资料，并填写报检单并报总监办。由总监办组织测量、试验等对压实度、宽度、高程、横坡、中线位置进行抽检，合格后，由监理组签认进行下道工序施工。,96,区顶交验。,具体交验程序总监办将结合业主意见另行下文明确。,三,三,施工工艺流程,边坡开挖前测量监理须到场测坡脚线，截水沟砌筑完成后两侧及时敷土，陡坡地段根据设计要求设消力坎,三,三,施工工艺流程,横向、纵向填、挖交界处填筑时，应按设计图纸要求在填挖交接处挖成台阶处理。地面陡坡陡于1:5时，清表后须将地面挖成宽度不小于2m、内倾横坡为4%的台阶；地面陡坡缓于1:5时，清表后可直接填筑路基。,三,三,施工工艺流程,边坡开挖一级防护一级并及时进行绿化,三,三,施工工艺流程,锚杆、锚索施工须预留隐蔽工程照片,FIRST,第四部分,施工现场质量与安全管理,三,四,施工现场质量安全管理,导线桩位交接,安全文明施工,要求监理单位根据施工设计图对承包人进行导线桩位交接，初次交桩时须设计、业主、监理、承包人四方到场实施，并进行签认。,承包人应按,重庆市高速公路施工标准化指南,及双合公司要求设立指示警示标志牌，施工过程中须检查标志牌是否齐全、洁净，摆放是否规范，,1,次,/,月。,（一）,（二）,三,四,施工现场质量安全管理,2,3,1,台背回填和填挖交界处理,临时排水,路基填料检测,土质、石质填料粒径及路基外观抽检要求：,填土无杂质、无混填，石块粒径不超标，与压实功效匹配，硬岩路基边坡有码砌。路基无开裂，无严重变形。,频率：路基施工期间,1,次,/,周，结果要求在月报材料中反映,符合规范或施工组织设计要求。检查是否造成路基严重冲刷或临时排水流入农田。,频率：路基施工期间,1,次,/,周，结果要求在月报材料中反映。,要求填料质量、透水性、范围均符合要求，挖台阶面为原状土，坡度合适，台阶边线圆顺。,频率：路基施工期间,1,次,/,周，结果要求在月报材料中反映。,路基土石方,（三）,三,四,施工现场质量安全管理,4,路基填筑,（,1,）路基填铺厚度,路基必须分层填筑、分层压实。分层最大松铺厚度应符合,公路路基施工技术规范,、,重庆市高速公路施工标准化指南,规定。,（,2,）路堤填土宽度,路堤填土宽度每侧应宽于填层设计宽度,50cm,，压实宽度不得小于设计宽度。,（,3,）压实度,施工过程中要求承包人每层路基压实后必须进行压实度的检测。,以上检查项频率：路基施工期间,1,次,/,周，结果要求在月报材料中反映。,（,4,）填方沉降与稳定检测检查,在施工期间应严格按设计要求同步进行沉降和稳定的跟踪观测。,频率：路基施工期间填方沉降检测检查,1,次,/,月。,路基土石方,（三）,三,四,施工现场质量安全管理,5,边坡施工,（,1,）检查高边坡施工专项施工方案，并检查施工作业与方案是否相符。,（,2,）边坡施工规范，防护及时。,（,3,）高边坡、滑坡体、危石段应设置风险源告知牌等。高边坡施工自上而下，严禁多级坡同时立体交叉作业。,（,4,）路堑边坡防护及时，开挖一级，防护一级。,（,5,）频率：路堑边坡施工期间,1,次,/,周，结果要求在月报材料中反映。,路基土石方,（三）,三,四,施工现场质量安全管理,路基土石方,（三）,6,安全,（,1,）施工现场的临时用电必须配备配电箱、开关箱及漏电保护器，夜间施工时应设有照明设施。,（,2,）边坡施工要求施工单位配置脚手架。,（,3,）人工配合机械施工时必须进行安全技术交底后才能进行施工，严禁在机械正在作业的范围内进行辅助作业。,（,4,）频率：路基施工期间,1,次,/,周，结果要求在月报材料中反映。,三,四,施工现场质量安全管理,软基处理,（四）,2,施工工艺检查,沙石,材料、垫层宽度检查,垫层材料、垫层施工宽度应符合,公路路基施工技术规范,规定。,填筑,层厚检查，要求严格按方案及规范要求控制填筑层厚。,土工格栅,布设方向、搭接宽度、平顺度检查。,频率：软基处理期间,1,次,/,周，至少检查,1,次，结果要求在月报材料中反映。,1,检查是否有专门的填筑方案。,3,监控量测,检查沉降、水平位移、土压力等检测指标的布点、保护和观测是否满足要求。,频率：软基处理期间,1,次,/,月，至少检查,1,次，结果要求在月报材料中反映。,三,四,施工现场质量安全管理,STEP,01,STEP,02,STEP,03,混凝土强度,强度回弹抽检，砼检测强度推定值大于设计强度为合格。,频率：支挡及排水施工期间,1,次,/,月，结果要求在月报材料中反映。,断面尺寸,按,公路工程质量检验评定标准,标准进行抽检。,频率,：支挡及排水施工期间,1,次,/,月，结果要求在月报材料中反映。,铺砌厚度,按,公路工程质量检验评定标准,标准进行抽检。,频率：支挡及排水施工期间,1,次,/,月，结果要求在月报材料中反映。,支档及排水工程,（五）,三,三,施工工艺流程,谢谢！,
