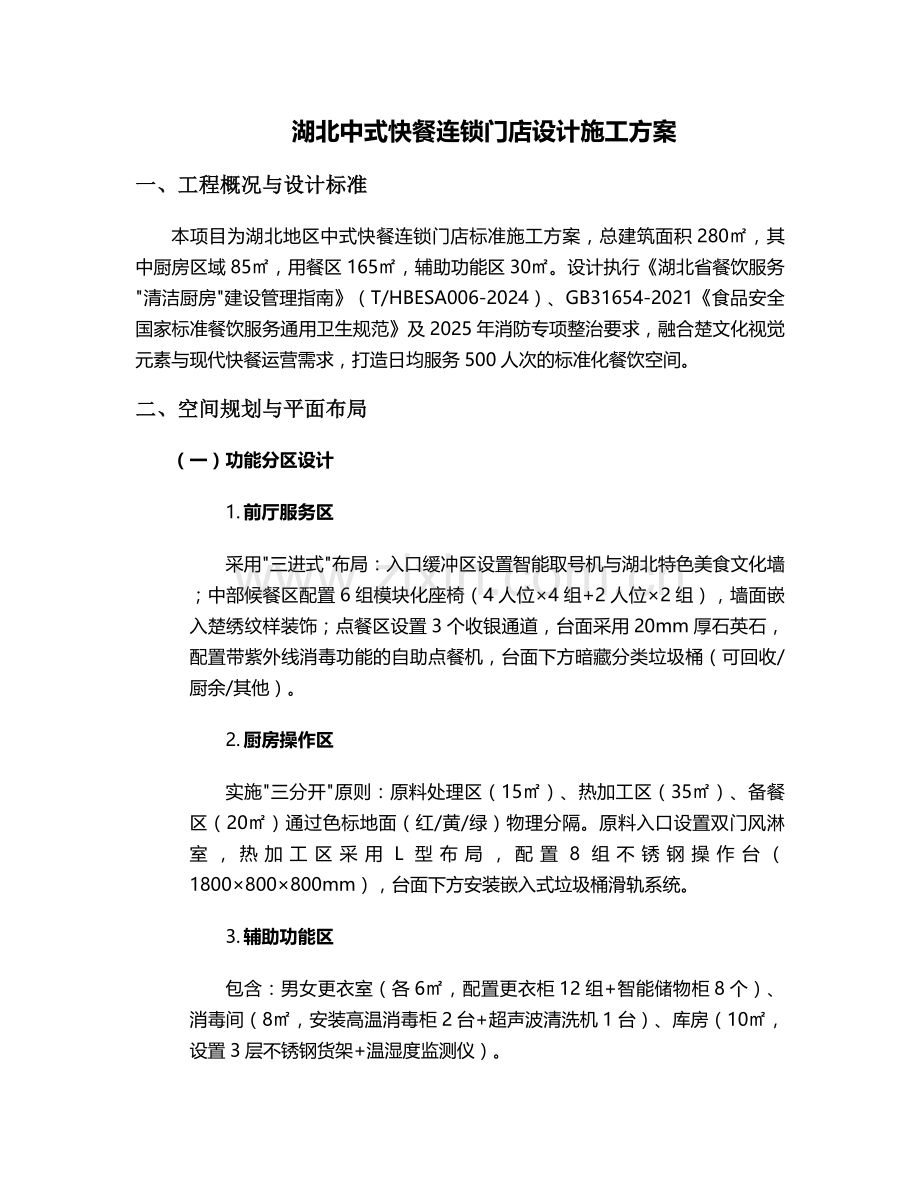

湖北中式快餐连锁门店设计施工方案
一、工程概况与设计标准
本项目为湖北地区中式快餐连锁门店标准施工方案，总建筑面积280㎡，其中厨房区域85㎡，用餐区165㎡，辅助功能区30㎡。设计执行《湖北省餐饮服务"清洁厨房"建设管理指南》（T/HBESA006-2024）、GB31654-2021《食品安全国家标准餐饮服务通用卫生规范》及2025年消防专项整治要求，融合楚文化视觉元素与现代快餐运营需求，打造日均服务500人次的标准化餐饮空间。
二、空间规划与平面布局
（一）功能分区设计
1. 前厅服务区
采用"三进式"布局：入口缓冲区设置智能取号机与湖北特色美食文化墙；中部候餐区配置6组模块化座椅（4人位×4组+2人位×2组），墙面嵌入楚绣纹样装饰；点餐区设置3个收银通道，台面采用20mm厚石英石，配置带紫外线消毒功能的自助点餐机，台面下方暗藏分类垃圾桶（可回收/厨余/其他）。
2. 厨房操作区
实施"三分开"原则：原料处理区（15㎡）、热加工区（35㎡）、备餐区（20㎡）通过色标地面（红/黄/绿）物理分隔。原料入口设置双门风淋室，热加工区采用L型布局，配置8组不锈钢操作台（1800×800×800mm），台面下方安装嵌入式垃圾桶滑轨系统。
3. 辅助功能区
包含：男女更衣室（各6㎡，配置更衣柜12组+智能储物柜8个）、消毒间（8㎡，安装高温消毒柜2台+超声波清洗机1台）、库房（10㎡，设置3层不锈钢货架+温湿度监测仪）。

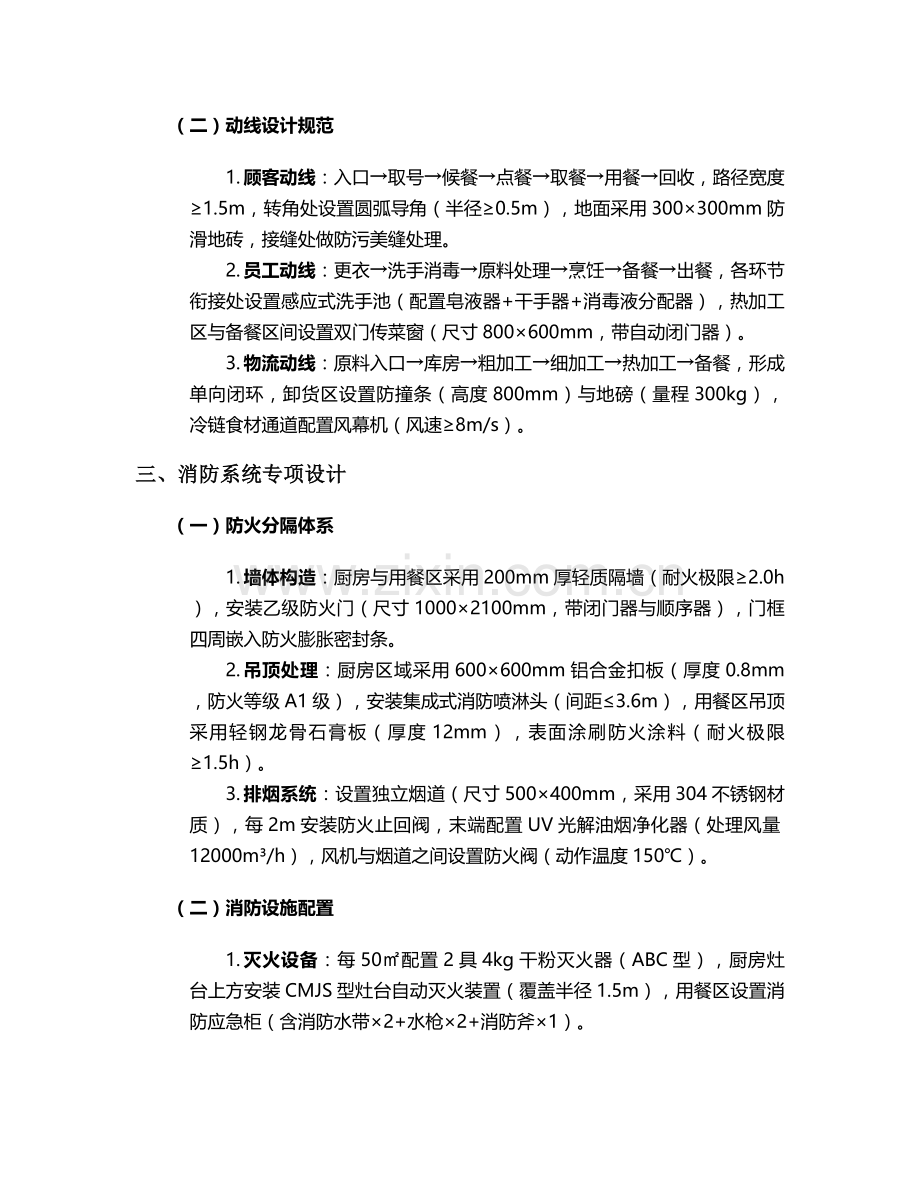

（二）动线设计规范
1. 顾客动线：入口→取号→候餐→点餐→取餐→用餐→回收，路径宽度≥1.5m，转角处设置圆弧导角（半径≥0.5m），地面采用300×300mm防滑地砖，接缝处做防污美缝处理。
2. 员工动线：更衣→洗手消毒→原料处理→烹饪→备餐→出餐，各环节衔接处设置感应式洗手池（配置皂液器+干手器+消毒液分配器），热加工区与备餐区间设置双门传菜窗（尺寸800×600mm，带自动闭门器）。
3. 物流动线：原料入口→库房→粗加工→细加工→热加工→备餐，形成单向闭环，卸货区设置防撞条（高度800mm）与地磅（量程300kg），冷链食材通道配置风幕机（风速≥8m/s）。
三、消防系统专项设计
（一）防火分隔体系
1. 墙体构造：厨房与用餐区采用200mm厚轻质隔墙（耐火极限≥2.0h），安装乙级防火门（尺寸1000×2100mm，带闭门器与顺序器），门框四周嵌入防火膨胀密封条。
2. 吊顶处理：厨房区域采用600×600mm铝合金扣板（厚度0.8mm，防火等级A1级），安装集成式消防喷淋头（间距≤3.6m），用餐区吊顶采用轻钢龙骨石膏板（厚度12mm），表面涂刷防火涂料（耐火极限≥1.5h）。
3. 排烟系统：设置独立烟道（尺寸500×400mm，采用304不锈钢材质），每2m安装防火止回阀，末端配置UV光解油烟净化器（处理风量12000m³/h），风机与烟道之间设置防火阀（动作温度150℃）。
（二）消防设施配置
1. 灭火设备：每50㎡配置2具4kg干粉灭火器（ABC型），厨房灶台上方安装CMJS型灶台自动灭火装置（覆盖半径1.5m），用餐区设置消防应急柜（含消防水带×2+水枪×2+消防斧×1）。
2. 报警系统：安装智能烟感探测器（间距≤10m）、温度传感器（厨房区域≤5m），设置2个手动报警按钮（出入口附近），消防控制室配置CRT图形显示装置，与当地消防平台联网。
3. 疏散系统：设置2个安全出口（间距≥5m），疏散通道宽度≥1.2m，地面嵌入自发光疏散指示标志（间距≤3m），应急照明灯具采用集中电源型（连续照明≥90min，照度≥5lux）。
四、厨房设备与工艺标准
（一）烹饪设备配置
1. 热加工设备：双眼灶台4台（燃气式，热负荷35kW/台）、蒸箱2台（蒸汽产量100kg/h）、油炸锅1台（容积50L，带油温自动控制系统），设备电源采用防水插座（IP65等级），燃气管道安装泄漏报警器（响应时间≤30s）。
2. 制冷设备：原料冷库（温度0~4℃，容积8m³）、冷冻库（温度-18℃~-22℃，容积5m³）、工作台冰箱6台（温度0~8℃，带温度超标报警功能），冷凝水管采用保温处理（厚度15mm），排水管接入专用疏水器。
3. 排烟设备：每台灶台上方配置集烟罩（尺寸1800×800×500mm，风速≥0.8m/s），主烟道安装静电式油烟净化器（净化效率≥98%），末端设置防火止回阀与防雨帽。
（二）卫生控制设施
1. 消毒系统：配置高温消毒柜（容量500L/台，温度≥135℃，消毒时间≥30min）、臭氧消毒机（处理风量500m³/h），备餐间安装空气净化系统（洁净度≥10万级）。
2. 废弃物处理：设置3套分类处理系统：厨余垃圾粉碎机（功率1.5kW，处理量200kg/h）、油水分离器（处理量1m³/h，分离效率≥95%）、可回收物智能回收箱（带称重积分功能）。
3. 防虫害设施：安装超声波驱鼠器（覆盖半径10m）、粘捕式灭蝇灯（每15㎡1台）、防蝇风幕机（安装高度2.2m，风速≥7.5m/s），库房门口设置挡鼠板（高度600mm，材质不锈钢）。
五、装修材料技术参数
（一）地面材料
1. 厨房区域：采用600×600mm通体砖（厚度12mm，吸水率≤0.5%，防滑系数≥0.8），采用环氧树脂勾缝（宽度3mm），排水坡度1.5%，设置线性排水沟（宽度100mm，带不锈钢格栅）。
2. 用餐区域：800×800mm仿古砖（莫氏硬度≥6级），拼花部分采用水刀切割工艺（图案为简化版黄鹤楼轮廓），靠近取餐区设置1.2m宽防滑带（采用3M防滑贴）。
3. 辅助区域：更衣室采用防静电地板（电阻值10⁶~10⁹Ω），消毒间地面铺设2mm厚PVC卷材（接缝热熔焊接），库房采用金刚砂耐磨地坪（厚度5mm，抗压强度≥60MPa）。
（二）墙面材料
1. 厨房墙面：1.8m高度以下铺贴300×600mm釉面砖（白色哑光，抗污等级5级），以上部分采用铝塑板（厚度4mm，防火等级B1级），阴阳角安装不锈钢收边条（宽度20mm）。
2. 用餐区墙面：基础墙面采用环保乳胶漆（VOC含量≤10g/L），局部造型墙面使用GRG材料（厚度8mm，可做任意曲面），嵌入楚文化元素浮雕（深度30mm），安装暗藏式LED灯带（色温3000K）。
3. 特殊区域：备餐间墙面采用不锈钢板（304材质，厚度1.2mm，镜面抛光），更衣室采用抗倍特板（厚度12mm，防水等级IPX4），卫生间采用玻璃马赛克拼花墙面（防滑等级R10）。
（三）顶面材料
1. 厨房吊顶：600×600mm铝合金扣板（厚度0.8mm，表面抗菌处理），安装集成式照明模块（色温6500K，照度≥300lux），每块扣板可单独拆卸，便于设备检修。
2. 用餐区吊顶：轻钢龙骨石膏板（双层12mm，防火等级B1级），局部采用铝格栅吊顶（规格50×50mm，间距100mm），嵌入筒灯（功率9W，显色指数Ra≥90）与音响系统（间距5m）。
3. 过渡区域：入口处采用亚克力透光板（厚度10mm，透光率≥90%），配合LED光源形成发光顶棚，楼梯间采用矿棉吸音板（NRC≥0.8），降低环境噪音。
六、机电系统整合方案
（一）电气系统配置
1. 强电系统：采用三相五线制（380V/220V），总配电箱安装浪涌保护器（Imax≥40kA），厨房设备单独回路（导线截面≥6mm²），设置独立接地系统（接地电阻≤4Ω）。
2. 弱电系统：配置6类网线（带宽≥1000Mbps），安装无线AP（覆盖半径20m，支持802.11ac协议），设置视频监控系统（200万像素摄像头16台，存储时间≥30天），与"互联网+明厨亮灶"平台对接。
3. 照明系统：厨房采用防水防尘灯（IP65，功率36W），用餐区主照明为筒灯（间距1.8m）+射灯（重点照明餐桌），应急照明采用EPS电源供电（连续供电≥180min）。
（二）暖通空调系统
1. 空调系统：采用多联机空调（制冷量28kW，制热量32kW），厨房区域安装岗位送风机（风量2000m³/h），用餐区采用顶送下回气流组织，温度控制精度±1℃。
2. 通风系统：厨房排烟量按12次/h换气计算（总风量10200m³/h），设置补风系统（风量为排风量的80%），备餐间保持正压（5Pa），更衣室安装新风系统（人均新风量30m³/h）。
3. 排风净化：油烟净化器采用UV光解+活性炭吸附组合工艺（处理效率≥98%），风机设置减震基础，风管采用镀锌钢板（厚度0.8mm，法兰连接），安装消声器（降噪量≥25dB）。
七、施工组织与质量控制
（一）施工流程规划
1. 前期准备（7天）：现场勘测→图纸会审→材料封样→施工方案审批，重点复核厨房水电点位（给排水管道压力测试≥1.0MPa，电气绝缘电阻≥0.5MΩ）。
2. 主体施工（30天）：
o 第1-5天：拆除与结构改造（设置临时围挡，噪声控制≤70dB）
o 第6-15天：水电管线预埋（给水管采用PPR管，热熔连接；排水管采用UPVC管，坡度≥2%）
o 第16-25天：墙面、地面基层处理（厨房墙面做防水处理，高度1.8m，闭水试验≥24h）
o 第26-30天：设备安装与调试（冰箱温度校准±1℃，灶台热效率≥85%）
3. 收尾验收（10天）：装饰面层施工→系统联合调试→消防专项检测→卫生防疫验收，提交《工程竣工资料》（含隐蔽工程记录、设备合格证、检测报告等）。
（二）质量控制措施
1. 材料验收：建立"三检制度"（进场检验、过程抽检、竣工复检），主要材料（如不锈钢板材、防火门、油烟净化器）需提供型式检验报告，石英石台面需进行耐污性测试（酱油/醋/食用油浸泡24h无痕迹）。
2. 工艺标准：墙面瓷砖铺贴空鼓率≤5%（单块砖边角空鼓不允许），吊顶平整度偏差≤3mm/2m，地面坡度偏差±0.5%，设备安装垂直度偏差≤1‰，电气线路绝缘电阻测试≥10MΩ。
3. 专项检测：消防系统进行1.5倍设计压力水压试验（持压30min无压降），排烟系统进行风量平衡测试（各风口风量偏差≤10%），厨房设备进行满负荷运行测试（连续运行8h无故障）。
（三）安全文明施工
1. 安全防护：设置临边防护（高度1.2m，两道横杆），施工用电采用TN-S系统（三级配电两级保护），动火作业办理许可证（配备灭火器材，清理作业面可燃物）。
2. 环保措施：施工现场设置洗车平台（配备三级沉淀池），建筑垃圾分类存放（回收率≥80%），油漆作业设置封闭喷漆间（配备活性炭吸附装置），噪声排放夜间≤55dB。
3. 成品保护：地面砖铺贴后覆盖5mm厚多层板，不锈钢设备使用保护膜覆盖，灯具安装后采用塑料薄膜包裹，验收前进行24h成品保护巡查（建立巡查台账）。
八、验收标准与运维规范
（一）验收技术指标
1. 功能验收：
o 厨房设备：冰箱降温速度≤1℃/min，消毒柜达到国家二星级标准（温度≥121℃，持续时间≥15min）
o 消防系统：烟感探测器响应时间≤10s，喷淋系统启动压力≥0.15MPa，应急照明连续照明≥90min
o 卫生指标：餐具表面细菌总数≤3CFU/cm²，空气沉降菌≤10CFU/皿，油烟排放浓度≤1.0mg/m³
2. 性能测试：
o 出餐效率：午高峰时段（11:30-13:00）单通道出餐≥60份/h
o 空调系统：降温速度≤2℃/10min，温度均匀性±1.5℃
o 网络系统：无线覆盖无死角，视频监控存储时间≥30天
（二）运维管理体系
1. 日常维护：建立《设备维护手册》，每日检查项目（冰箱温度、灭火器压力、洗手池水龙头），每周保养项目（油烟净化器清洗、地面防滑处理），每月检测项目（电气绝缘电阻、消防报警系统联动测试）。
2. 应急预案：制定《厨房火灾应急处理流程》《停水停电应急方案》，配备应急物资（备用发电机1台、应急照明灯具10套、急救箱1个），每季度组织1次应急演练（留存影像记录）。
3. 智能管理：安装物联网管理平台，实时监测：
o 环境参数：厨房温湿度（报警值：温度≥38℃，湿度≥85%）
o 设备状态：冰箱运行电流、消毒柜累计工作时间
o 安全指标：燃气泄漏浓度（报警阈值≤20%LEL）、烟感报警信号
本方案通过模块化设计实现快速复制，所有材料与设备选型均符合湖北省最新环保要求（VOCs排放限值≤50mg/m³），厨房布局满足"清洁厨房"色标管理、互联网+监管等创新要求，可作为湖北地区中式快餐连锁门店标准化建设范本。
