扬州念泗河综合治理方案汇报.ppt

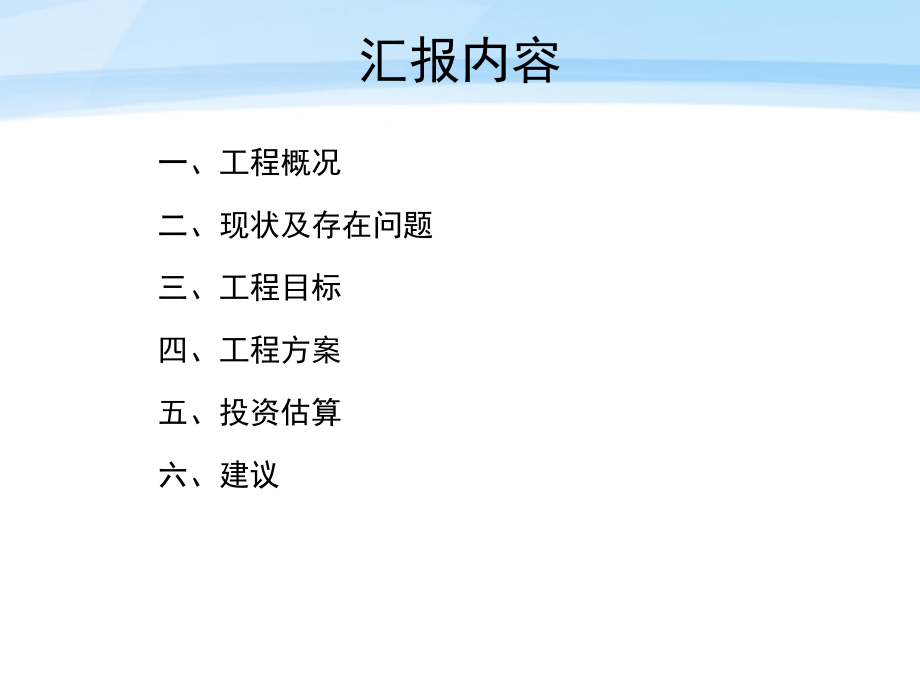

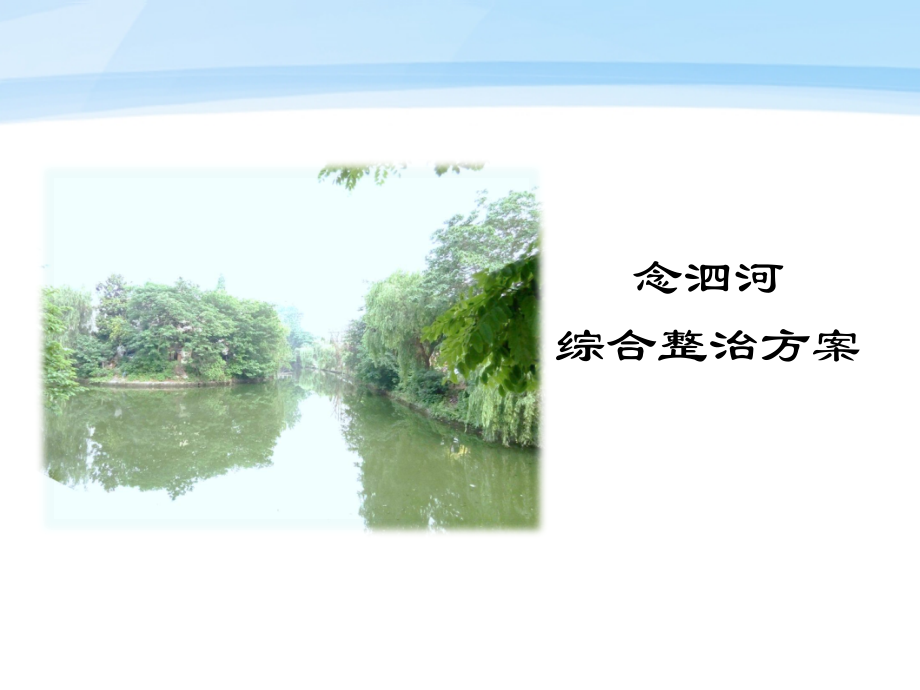

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,念泗河,综合整治方案,汇报内容,一、工程概况,二、现状及存在问题,三、工程目标,四、工程方案,五、投资估算,六、建议,一、工程概况,1,、项目概况,新城河、七里河、沙施河等,8,条河道被列为扬州市重点整治整治“黑臭”河道，,2013,年形成了新城河综合整治方案，新城河及其支河综合整治工作全面推进，念泗河综合整治工作刻不容缓。,念泗河为四级城市骨干河道，念泗河位于扬州市邗江区，为新城河支河，西起新城河（念泗河泵站），东至丫字桥闸站连通瘦西湖，全长约,1.6km,，规划河底高程约,2.5m,，规划河口宽,20m,。,念泗河,新城河,瘦西湖,丫子桥闸站,念泗河泵站,2,、工程范围,本次念泗河综合整治范围西起新城河，东至扬子江路（含宝带河扬子江路西段），总长度约,1.6km,。,念泗河,新城河,扬子江路,一、工程概况,3、整治内容,本次念泗河综合整治范围主要包含,控源截污、交通完善,清水活水、景观提升,二、现状及存在问题,1,、沿线现状概况（新城河,-,维扬路）,念泗河,新城河,维扬路,念泗泵站，单向，抽排,2m,3,/s,自排,9.2m,3,/s,现状农田,现状废弃房屋及厂房,卜家,2#,支线（,10kv,）等电力管线,消防支队,念香苑,老机场地块,二、现状及存在问题,2,、沿线现状概况（维扬路,-,扬子江路）,念泗河,维扬路,扬子江路,现状农田,念泗污水提升泵站,卜桥村吴湾组（已拆迁）,卜桥村任庄组（已拆迁）,卜桥村任庄组,东方百合园,规划交通产业集团地块,二、现状及存在问题,3,、沿线排口现状（新城河,-,维扬路）,念泗河,新城河,维扬路,念香苑,此段共有排口约,10,处，为北侧小区雨水出水口、南侧厂区排水口，部分排口排污。,二、现状及存在问题,4,、沿线排口现状（维扬路,-,扬子江路）,念泗河,维扬路,扬子江路,卜桥村任庄组,两岸城中村已拆迁，主要存在东方百合园混流排口及维扬路污水管断头污水入河。,东方百合园,2xd500,2xd500,二、现状及存在问题,5,、周边污水现状及规划,规划新城河路北延,规划念泗河路,规划路,二、现状及存在问题,1,、沿河规划污水通道未打通，维扬路污水断头、规划新城河路北延污水无出路；,2,、沿河两侧存在排口排污直接入河，无截流管道；,3,、沿河念泗河路未打通，景观混乱、不协调；,4,、念香苑雨季部分低洼区积水，管网不畅；,5,、河道缺少足够的活水补充，河水流动性差，自净能力不足；,6,、充分考虑待开发地块污水出路（交通产业集团规划地块等）,通过对念泗河及周边现场调查和资料调查，存在如下问题：,6,、问题分析,合流排口污水入河,道路未打通，景观混乱,三、工程目标,工 程 目 标,1,、控源截污：,完善河道周边污水管道，解决维扬路、规划新城河路北延污水通道问题；建设沿河截污管网，控制进入水体的污染源，改善河道水体水质，满足城市景观需求。,2,、交通梳理：,结合规划，同步完善沿河及周边的交通路网，改善交通状况,。,3,、清水活水：,完善现状河道断面，加强活水水量,，改善河道现状水流特性，保证河道的水质、水量，定期活水。,4,、景观提升：,综合提升河道及周边环境，打造沿河风光带，完善公共设施，确保长效管理。,管网道路同步建设：,建设念泗河路，随路同步建设雨、污水管道，雨水管道,d600-d1200,，就近排入河道；污水预留新城河路北延污水管道接入，同时转输维扬路污水，接入念泗河泵站，管径,d600-d800,。,截流排污口，并同步预留两侧待开发地带污水接入。,四、工程方案,d600,d,8,00,d400,d500,d500,d500,新城河,维扬路,扬子江路,念泗污水泵站,规划新城河路北延,杨柳青路,规划支路,老机场地块,东方百合园,念香苑,规划交通产业集团地块,预留污水接头,截流念香苑排污口,1,、控源截污,先期工程内容：,规划新城河路及老机场地块暂不启动，本次工程方案沿念香苑南侧建设截流管道截流现状排口，排入东段（维扬路,-,扬子江路）污水管道，并预留西段（规划新城河路,-,维扬路）污水管道接口。先期同步完成维扬路,-,扬子江路段念泗河路及排水管道。,d,8,00,d400,d500,d500,d500,新城河,维扬路,扬子江路,念泗污水泵站,杨柳青路,东方百合园,念香苑,规划交通产业集团地块,预留污水接头,截流念香苑排污口,预留西侧污水接入,现状废弃房屋及厂房,卜家,2#,支线（,10kv,）等电力管线,老机场地块,规划新城河路北延,d400,2,、交通梳理,现状情况：,现状念泗河南岸已经自发形成了道路，西段（新城河,-,维扬路）为泥土路面（宽度,4-5m,），东段（维扬路,-,扬子江路）卜桥村任庄（已拆迁）北侧为铺砖道路（,1.5m,左右），局部农田段为田间小径。,四、工程方案,西段（新城河,-,维扬路）,东段（维扬路,-,扬子江路）,2,、交通梳理,交通方案：,沿河道南岸新建规划念泗河路（规划新城河路北延,-,扬子江路），路宽,22m,，维扬路以西,650m,，维扬路以东,650m,，总长约,1300m,，同步建设跨宝带河桥梁一座。,四、工程方案,新城河,维扬路,扬子江路,规划新城河路北延,宝带河,宝带河桥梁,3,、清水活水,四、工程方案,对河道全线按规划断面清淤疏浚至高程,2.0,2.5m,，清淤全长为,1.6km,。完善河道驳岸的建设，保证安全可靠的防洪断面和输水能力。,根据扬州市区域活水系统综合考虑，现状通过丫字桥闸站引瘦西湖水活水，退水通道为新城河和宝带河；,近期待新城河水质改善水位抬高，引新城河（沿山河来水）为活水水源，退水至宝带河河。,四、工程方案,现状河道过流能力不足，拟采取在现状挡墙基本维持现状不变的情况下对河道护砌 及拆建挡墙两个设计方案。,方案一（推荐）：清淤疏浚、驳岸防护：,采取将河道适当疏浚，同时针对河道流速过大，为避免河道冲刷导致两侧挡墙及墙后建筑物造成的影响，对挡墙前部采用生态护坡进行防护。,方案二：,清淤疏浚、驳岸建设：,考虑河道淤积、河底高程偏高等因素，将河道两侧的浆砌石挡墙拆除重建为生态挡土墙，并对河道进行清淤、清杂。,方案一设计断面,方案二设计断面,4,、景观提升,修复河道景观走廊，消除菜地，清理违章构筑物、固体垃圾，充分保护、利用现状树木，结合规划道路、周边地块开发完善景观，营造连续的滨河公共空间景观，形成新城河、瘦西湖、宝带河一体化景观风光带。,四、工程方案,五、投资估算,1,、建议采用推荐方案，同步建设河道、管道、道路及景观提升工程，解决交通、管网、河道综合问题，可先期实施维扬路,-,扬子江路段。,2,、同步完善周边小区雨污水管网，摸排改造念香苑、扬州天下等小区管网。,3,、明确沿线供电杆线的位置，与相关单位对接处理事宜。,4,、充分考虑地块近远期开发的需求。,5,、与水利部门、规划部门等相关部门进一步对接，深化桥梁等主要工程节点的处理。,六、建议,谢 谢！,
