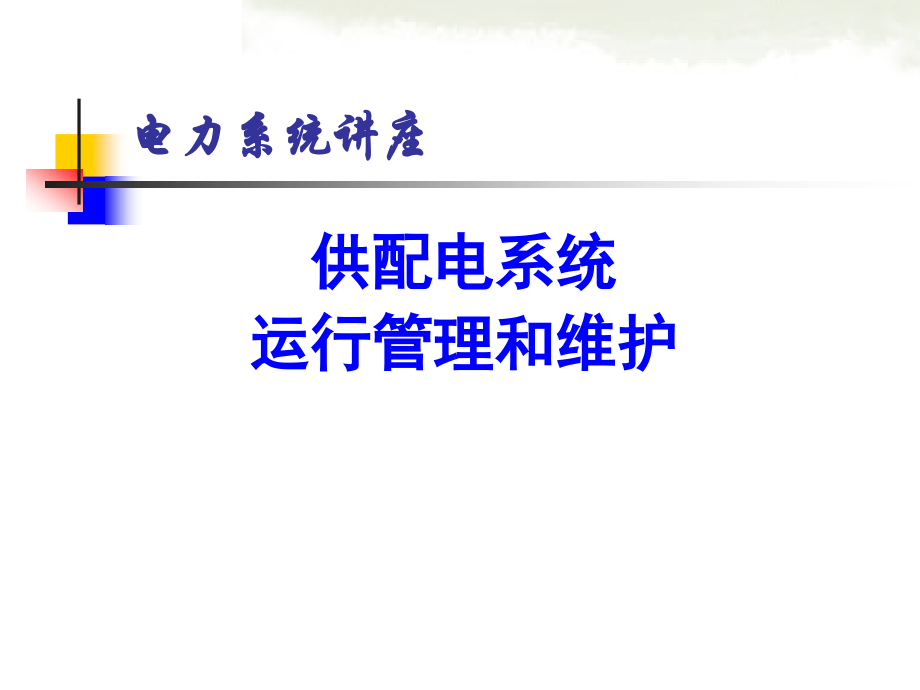

供配电系统的运行管理和维护.ppt

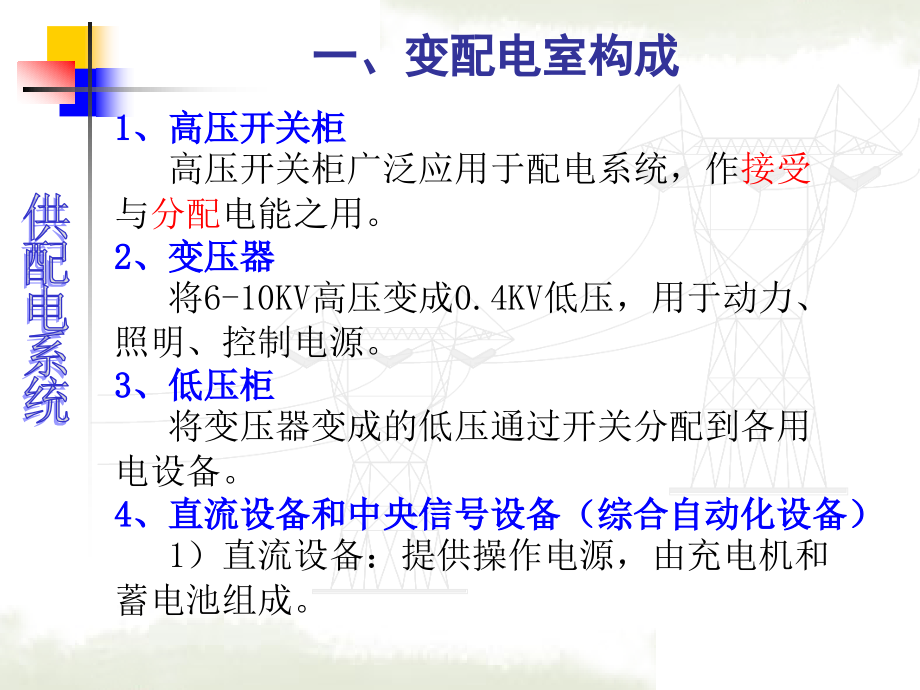

,供配电系统,第一章 电力系统基本概念,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电力系统讲座,供配电系统,运行管理和维护,一、变配电室构成,1,、高压开关柜,高压开关柜广泛应用于配电系统，作,接受,与,分配,电能之用。,2,、变压器,将,6-10KV,高压变成,0.4KV,低压，用于动力、,照明、控制电源。,3,、低压柜,将变压器变成的低压通过开关分配到各用,电设备。,4,、直流设备和中央信号设备（综合自动化设备）,1,）直流设备：提供操作电源，由充电机和,蓄电池组成。,一、变配电室构成,2,）中央信号系统,显示预告信号和故障信号,显示电压、电流、功率、功率因数等参数,远方操作,中央信号控制屏或者综合自动化系统,5,、高压（低压）配出线路,高（低）压电缆,二、变配电室运行管理,1,、变配电室规章制度,值班制度、交接班制度、变电运行岗位责任制、安全制度、设备巡视检查制度、运行分析制度、检修制度、反事故措施管理制度、事故处理制度、监护操作制度、两票管理制度、设备定期试验轮换制度、防误闭锁装置管理制度、设备缺陷管理制度、变电站主设备定级标准、设备验收制度、运行维护工作制度、变电站安全保卫制度、变电站培训制度、技术资料管理制度、安全用具管理制度,电力安全工作规程、电气运行维护规程,二、变配电室运行管理,2,、值班制度,变配电室的值班制度有轮班制、在家值班制和无人值班制。自动化程度高的变配电室一般采用无人值班制。目前一般变配电室仍以三班轮换的值班制度为主。,运行值班一般规定：,1,）,35kV,及以上电压等级的变配电室应安排专人全天值班。每班值班人员不少于,2,人，且应明确其中一人为值长,(,当班负责人,),；,2,）,10kV,电压等级的变配电室，应安排专人值班。值班方式可根据变配电室的规模、负荷性质及重要程度确定。,3,）实现自动监控的变配电室，运行值班可在主控室进行。,二、变配电室运行管理,3,、运行值班人员的基本条件,1,）经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。,2,）具备必要的电气知识和业务技能，且按工作性质，熟悉电力安全工作规程的相关部分，并经考试合格。,3,）具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。,二、变配电室运行管理,4,、运行值班人员的基本职责,1,）变,(,配,),电室运行值班人员在值班时间内对本站设备负有,监视,、,维护,、,操作,及,事故处理,的责任；,2,）值班人员应按值班制度值班，遵守现场工作纪律、按规定统一着装，坚守工作岗位，不得进行与工作无关的活动；,3,）值班人员必须熟知和严格执行安全工作规程、运行管理规程、调度规程和现场运行规程及有关制度；,4,）值班人员应熟知所管辖的设备系统和可能的运行方式，掌握主要设备的规范和性能，掌握各种保护和自动装置一般原理和运行规定；,5,）认真执行操作票制度，能正确的进行倒闸操作和正确、迅速地进行事故处理。,6,）通过运行分析，找出设备运行隐患，并掌握一般维修技能，做好设备维护，认真搞好环境卫生，切实做好运行管理工作；,7,）做好各种技术管理、技术记录和变,(,配,),电站内安全用具、消防用具、设备备品及维修工具的管理。,三、设备的巡视检查,1,、巡视检查目的,1,）检查电压、电流、功率、功率因数等运行参数是否正常。,2,）检查设备运行状况（是否发热、震动、放电、损坏）是否正常。,3,）检查防小动物、消防、防洪等是否正常。,4,）检查建构筑物是否正常。,三、设备的巡视检查,2,、高压巡视检查规定,1,）经本单位批准允许单独巡视高压设备的人员巡视高压,设备时，不得进行其他工作，不得移开或越过遮栏。,2,）雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，,并不得靠近避雷器和避雷针。,3,）火灾、地震、台风、洪水等灾害发生时，如要对设备,进行巡视时，应得到设备运行管理单位有关领导批,准，巡视人员应与派出部门之间保持通讯联络。,4,）高压设备发生接地时，室内不得接近故障点,4m,以内，,室外不得接近故障点,8m,以内。进入上述范围人员必须,穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。,5,）巡视配电装置，进出高压室，必须随手关门。,三、设备的巡视检查,3,、巡视检查周期,正常情况下，每班不少于,2,次；无人值班的变,(,配,),电室，至,少每周巡视一次；,新投运设备,0.5,小时、,1,小时、,2,小时、,4,小时巡检正常后再转,为正常巡视检查。,大风、雷雨、雾天、大雪等特殊天气后进行特巡。,根据下列具体情况应安排,特别巡视检查,：,1,）设备过负荷或负荷有显著增加；,2,）新设备、长期停运或维修后投入运行的设备；,3,）运行中的设备有可疑现象和严重缺陷；,4,）根据领导指示或要求，加强值班时；,5,）重要节日及重大政治活动和重要保证期时；,6,）遇有风、雷、雨、雾、雪、雹等异常天气时；,7,）设备发生重大事故，经处理恢复送电后，对事故范围内的设,备。,三、设备的巡视检查,4,、巡视,检查方法,值班人员在巡视检查中，集中精力，认真仔细，采用,看,、,听,、,嗅,、,摸,、,测,等方法，综合分析设备情况,看：设备油色、油位、表计指示，导电连接部分、瓷件,及机械部分有无异常及损坏，设备有无冒烟、着火、闪弧等,现象。,听：设备声音是否正常。,变压器、互感器、继电器正常,运行通过交流电时，其线圈铁心会发出均匀节律和一定响度,的嗡嗡声，如发出响声增大的噪音，就是不正常的。,有的声音在设备正常运行时是没有的，比如劈啪的放电,声等。,嗅：设备有无异味。,摸：设备外壳（接地处）温度有无异常。,测：采用远红外测温仪等，定期测试导电部门连接处、,接触面有无发热，并将测试结果进行分析。,三、设备的巡视检查,5,、巡视检查内容,1,）运行参数是否正常。,2,）导线、导体接点是否发热。,3,）导线是否松股、断股。,4,）绝缘子是否脏污、放电。,5,）充油设备油色、油位是否正常，是否渗漏油。,6,）断路器、隔离开关位置是否和机构指示一,致，负荷是否正常、是否发热。,7,）变压器声音、温度、负荷是否正常，冷却器、,呼吸器、瓦斯继电器是否正常。,8,）避雷器运行是否正常，泄露电流是否变化，,放电指示器是否动作。,三、设备的巡视检查,9,）电容器温度是否正常，是否鼓肚变形。,10,）电抗器温度是否正常，是否变形。,11,）建构筑物是否变形，裂纹，漏雨，进水。,12,）直流电压是否正常，是否接地，蓄电池是否漏液、,接线柱是否腐蚀。,13,）防小动物设施是否完备。防鼠挡板、防鼠护网，,驱鼠器等是否在正常。孔洞是否封堵。,14,）灭火器是否过期，摆放是否正确，消防沙池、消,防桶、消防锨是否正常。,15,）验电器、接地线、绝缘拉杆、绝缘手套、绝缘靴,等安全用具是否到期，是否完备。,16,）大风、大雾、雷雨等特殊天气后，是否断线、挂,杂物。,四、倒闸操作,1,）,运行状态,断路器、隔离开关都在合闸位置，保护投入。,2,）,停电（冷备用）状态,断路器、隔离开关都在分闸位置，保护投入。,3,）,热备用状态,隔离开关在合闸位置，断路器在分闸位置，保,护投入。,4,）,检修状态,隔离开关和断路器都在分闸位置，保护退出，,且有装设地线、标识牌等安全措施。,1,、电气设备运行状态规定,四、倒闸操作,2,、一般规定,1,）倒闸操作应两人进行,2,）倒闸操作应填写操作票,3,）倒闸操作应按照调度指令进行,4,）操作时唱票、复诵，核对设备,5,）发生触电事故，可以先断开电源，再汇报上,级或调度。,6,）,雷电时禁止室外正常操作。,四、倒闸操作,3,、基本要求,1,）停电操作应按照,断路器,-,负荷侧隔离开关,-,电,源侧隔离开关,的顺序依次进行。送电操作与此相反。,2,）,严禁带负荷拉合隔离开关,。,带负荷误拉隔离,开关后，禁止再合闸；带负荷误合隔离开关后，严,禁再拉开。,4,、应写入操作票的项目,1,）应拉合的设备（断路器、隔离开关、接地刀,闸等），验电，装拆接地线，投停控制回路、电压互,感器回路熔断器、验电。,2,）拉合设备后检查设备位置。,3,）进行停送电操作前，检查断路器在断开位置。,4,）进行并列、解列操作时，检查电压及负荷分,配。,5,）送电操作时，检查送电范围内无接地短路线。,四、倒闸操作,5,、下列操作可以不写操作票,1,）事故应急处理,2,）拉开断路器单一操作,3,）拉开全站唯一一组接地刀闸或接地线,但完成后应做好记录。,四、倒闸操作,6,、安全要求（措施）,1,）,戴绝缘手套,2,）穿绝缘靴,3,）使用绝缘棒,4,）戴护目镜,5,）站在绝缘垫上,四、倒闸操作,倒闸操作票范本,年,月,日,字第,号,发令人,:,下令时间,:,年,月,日,时,分,受令人,:,操作开始,:,年,月,日,时,分,操作完了,:,年,月,日,时,分,操作任务,:,_,操作顺序,操,作,项,目,操作人,:,监护人,:,检查人,:,注：填写操作票应清楚整齐，不得使用铅笔，更改处须签章。,每项操作完毕后，应立即在格内画“”标记。,操作票执行完毕后，应盖“已执行”戳记，并至少保存一年。,四、倒闸操作,事故维修,50,年代以前主要方式,设备发生了故障或事故以后才进行维修,定期维修,6070,年代；前苏联；,维修工作的内容与周期都是预先通过计划安排设定,状态维修,80,年代推行到电力行业；美国；,通过对设备状态进行监测，然后按设备的健康状态来安排维修,1,、设备维修发展历程,五、设备的维护和检修,2,、定期检修,定期检修是一种以时间为基础的预防性检修，根,据设备生命周期的规律，事先确定的检修等级、检修,周期、检修项目等的检修方式。,大修,小修,定期维护,预防性试验,五、设备的维护和检修,3,、检修内容,设备清扫、检查,设备绝缘测试、性能测试,接点紧固检查、示温蜡片检查更换,传动机械机构检查和维护,损坏元器件更换,二次回路检查、试验,安全用具、公用具检查修理，电池更换,五、设备的维护和检修,4,、检修工作计划,日期,检修项目,检修周期,备注,1,2,.,28,五、设备的维护和检修,五、设备的维护和检修,5,、检修卡片,编号：,检,修,内,容,地点,检,修,周,期,年,检,需,要,时,间,小时,项,目,保,证,措,施,仪器工具：,安全措施：,其 他：,检,修,方,法,1,、,2,、,3,、,技,术,标,准,1,、,2,、,3,、,6,、检修安全,五、设备的维护和检修,第一种工作票,第二种工作票,带电作业工作票,工作票,保证安全的技术措施：,停电,验电,装设接地线,悬挂标识牌和装设遮拦,保证安全的组织措施：,工作票制度,工作监护制度,工作许可制度,工作间断、转移、,终结制度,五、设备的维护和检修,7,、状态检修简介,状态检修是企业以,安全,、,可靠性,、,环境,、,成本,为基础，通过设备状态评价、风险评估、,检修决策等手段开展设备检修工作，达到设,备运行安全可靠、检修成本合理的一种检修,策略。,五、设备的维护和检修,状态检修的可行性,1,）多年来，国产电气设备积累了大量运行经验，,其运行和维护技术日趋完善，为实施状态检修工作,奠定了技术基础。,2,）新型设备投入运行及新技术的应用，监测手段,的不断提高，为状态诊断提供了可能。,五、设备的维护和检修,状态检修的,优越性,1,）状态管理不仅减轻了原手工作业的劳动强度，提,高了工作效率，为提高设备运行可靠性提供了保障。,2,）使检修人员定期试验和测量工作量减到最小，可,节省大量的备品经费。,3,）降低了由定期检修引起故障的可能性。,4,）可以做到早发现、早处理，对于预防类似事故，,改进产品质量、提高设备监督管理水平具有重要的,指导意义。,5,）减少临时性停电，提高供电可靠性和用户满意度。,五、设备的维护和检修,基本流程,：,设备信息收集、设备状态评价、风险评估、检修策略、检修计划、检修实施及绩效评价,工作体系,：,管理体系、技术体系、执行体系,五、设备的维护和检修,开展状态检修的难点：,1,）开展状态检修需要考虑设备状态监测技术,的先进性和成熟性,2,）开展状态检修需要信息系统和决策支持系,统,3,）,开展状态检修需要高素质的专家人才队伍,1,、事故处理原则,1,）迅速限制事故的发展，解除对人身和设备安全的威胁，消除或隔离事故的根源；,2,）用一切可能的办法保持正常设备的运行，首先保证站用电源和重要用户的供电；,3,）尽快对已停电的地区或用户恢复供电；,4,）调整系统运行方式，恢复正常运行；,六、事故处理,2,、事故种类及原因,1,）,种类,：单相接地、两相接地短路、三相短路,2,）,原因,：,操作事故,：误操作,设备事故,：设备绝缘损坏、发热、老化等因素,破坏事故,：被挖、被撞、被砸等人为因素，地,震、洪水、雷击、火灾等自然因素。,触电事故,：电击伤、电烧伤。,六、事故处理,3,、事故处理顺序,1,）根据表计指示、光字信号、继电保护动作情况、动,作掉牌和设备的外部象征判断事故全面情况。,2,）如果对人身或设备安全有威胁时应立即解除这种威,胁，必要时停止设备运行，反之，则应尽力保持或恢,复设备的正常运行。应特别注意对未直接受到损坏的,设备隔离，保证它们的正常运行。,3,）迅速检查和试验判明故障性质、地点及其范围。,4,）保持所有未受到损害的设备运行。,5,）为防止事故扩大，必须主动将事故处理的每一阶段,迅速而正确地报告给调度及主管领导。,6,）认真监视表计、信号指示并作详细记录，所有电话,联系均应录音，处理过程应作详细、准确记录。,六、事故处理,六、事故处理,变电站全站失压：根据仪表指示、保护和自动装,置动作情况、断路器信号及事故现象（如气味、火光、,爆炸声等）判断事故是因为站内设备故障，还是因为,外部电源造成的，根据情况采取相应措施：,1,）,外电故障,造成主用电源失压处理,：,a,、进线柜断路器已掉闸，备用电源未自投时，可,直接合备用电源断路器，迅速恢复供电；,b,、进线柜断路器未掉闸时，应先拉开主用电源的,断路器，后合备用电源断路器；,4,、全站失压的处理,六、事故处理,2,）电源有电，,站内设备故障,造成主用电源进线柜,断路器掉闸，备用电源自投未成功时：,a,、,母线故障,：结合母线分段方式，利用联络开关，,断开故障母线，恢复主用电源供电或备用电源供电，待,查明故障点，排除故障后，方可恢复单母线联络运行方,式；,b,、,出线设备故障,：断路器越级掉闸，根据继电保护,动作情况，可断开故障设备，恢复主用电源供电；,c,、,出线设备故障,：断路器的继电保护装置均未动,作，应详细检查设备，排除故障后方可恢复送电；,3,）外电故障造成,主、备用电源均无压,时，检查备,自投装置动作情况，将主、备用电源进线断路器都置于,断开状态，加强与上级供电部门的联系，注意监视，当,任一侧来电时即迅速恢复供电。,六、事故处理,5,、输电线路故障,1,）,线路故障类型,输电线路故障分为瞬时故障和永久性故障，其中瞬时性故障出现的概率最大，约为线路故障的,70%-80%,。线路故障按其性质可分为单相接地故障、相间接地故障、相间短路接地故障，线路发生不同性质的故障时保护和重合闸动作行为也有所不同。,六、事故处理,2,）线路故障跳闸的原因,输电线路故障跳闸的原因很多，情况也比较,复杂。如线路出现设备支撑绝缘、线路悬吊绝缘,子闪络，大雾、大雪等天气原因造成沿面放电，,树枝、动物引起对地、相间短路等瞬时故障；设,备缺陷、施工隐患、外物挂断线路、绝缘子破损,等永久性故障，以及瞬时性故障发展成为永久性,故障，原因多样。,六、事故处理,3,）线路故障处理方法,a,、线路开关跳闸，如线路重合闸未投或重合闸未动作及重合闸,动作开关拒合时，经检查本所可见范围内无明显故障和设备,损坏的情况下，值班员可不待查明原因和调度员命令，进行,强送电一次。,b,、强（试）送电开关，跳闸次数必须尚未达到开关额定允许故,障跳闸次数，开关情况良好且具有完备的继电保护。,c,、送电前应将动作的保护出口回路（掉牌）复位；,d,、强（试）送电操作，可以不用操作票，但应在运行日志和操,作记录簿中详细记录。,e,、线路故障，开关跳闸后，不论重合闸是否成功，,值班员均应,对开关及保护等相关设备进行检查。,f,、,线路故障跳闸后，值班调度人员应发布巡线指令，并说明是,否为带电巡线。,
